Termostat určený na ovládanie čerpadla pre vykurovanie je kľúčovým prvkom moderných vykurovacích systémov. Jeho hlavnou úlohou je efektívne riadiť prevádzku obehového čerpadla, čím sa zabezpečuje optimálna teplota v domácnosti a zároveň sa šetrí elektrická energia a predlžuje životnosť čerpadla.
Princíp fungovania termostatu pre čerpadlo
Termostat zapne čerpadlo, keď dosiahne teplota nastavenú hodnotu, a vypne ho, ak dôjde k vychladnutiu kotla, napríklad z dôvodu vyhasnutia ohňa. Tento proces zabraňuje zbytočnej prevádzke čerpadla, čo môže viesť k úspore elektrickej energie až do výšky 60% a predĺženiu životnosti samotného čerpadla.
Typy termostatov pre ovládanie čerpadla
Na trhu existuje niekoľko typov termostatov určených na ovládanie čerpadla pre vykurovanie. Jedným z najčastejšie používaných je príložný termostat. Tento typ termostatu sa montuje priamo na potrubie a jeho nastavenie sa vykonáva pomocou kolieska so stupnicou, zvyčajne v rozsahu od 20 do 90 °C.
Príložné termostaty sú navrhnuté pre montáž na rúrku s vnútornou reguláciou a ich hlavné využitie spočíva v spínaní obehového čerpadla na základe aktuálnej teploty v systéme.
Príklad termostatu: Termostat CS-07
Termostat CS-07 je špecifickým príkladom zariadenia určeného na ovládanie čerpadla pre vykurovanie. Jeho úlohou je zapnúť čerpadlo pri prekročení nastavenej teploty a vypnúť ho pri jej poklese, čím sa efektívne riadi cirkulácia vody vo vykurovacom systéme.
Nastavenie a zapojenie termostatu
Pre správne fungovanie vykurovacieho systému je kľúčové nielen správne nastavenie, ale aj adekvátne zapojenie termostatu. V tomto článku sa zameriame na praktický návod, ako nastaviť spínanie tak, aby sa obehové čerpadlo aktivovalo len vtedy, keď je to naozaj potrebné.

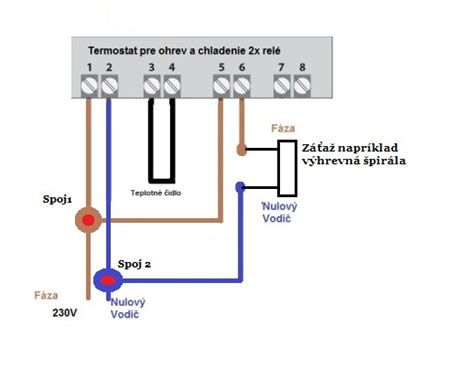

Zapojenie čerpadla na termostat
Obehové čerpadlo je možné zapojiť priamo na termostat, ktorý bude spínať prívodnú fázu. Nulový vodič sa zapája priamo do siete. V prípade potreby spínania iného napätia alebo vyššieho výkonu ako 2000 wattov je nevyhnutné použiť stykač.

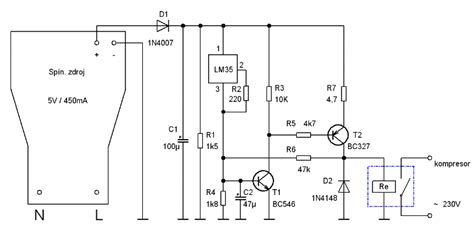

Teplotný snímač a jeho umiestnenie
Teplotný snímač termostatu je schopný snímať teplotu v rozsahu od -50 °C do 110 °C, v závislosti od konkrétneho modelu. Pre optimálne fungovanie je najlepšie umiestniť termostat tak, aby reagoval rýchlo na narastajúcu teplotu. Vhodným miestom je napríklad teplotný výmenník alebo časť komína.
Dĺžku kábla snímača je možné predĺžiť, čo je praktické napríklad v prípadoch, keď je krb umiestnený v obývacej izbe a obehové čerpadlo v pivnici.
Nastavenie termostatu V10.1 (a podobných)
Postup nastavenia termostatu pre ohrievanie, konkrétne modelu V10.1, je platný aj pre mnohé iné termostaty. Dôležitým parametrom je hysterezia (d), ktorá určuje rozdiel teplôt pre opätovné vypnutie. Napríklad, ak nastavíte hystereziu na 10 °C a teplota klesne na 65 °C, termostat vypne obehové čerpadlo.
Zapojenie tepelného čerpadla a termostatu: Podrobný návod
Zapojenie tepelného čerpadla si vyžaduje súbor základných nástrojov a materiálov. Pred začatím elektroinštalácie je nevyhnutné mať k dispozícii:
- Súpravu náradia: odizolovače drôtov, vŕtačku s dlhým vrtákom, elektrický tester, skrutkovače, kliešte, elektrickú pásku a konektory na drôty.
- Vysokokvalitný vodič termostatu, zvyčajne 18-žilový s viacerými vodičmi (odporúča sa 18/8 pre budúce rozšírenie funkcií).
- Kábel (plastová alebo kovová rúrka) na ochranu vodičov.
Kroky zapojenia
- Bezpečnosť na prvom mieste: Pred začatím práce vypnite napájanie na skrini ističa a pomocou elektrickej skúšačky overte, že systém nie je pod napätím.
- Pripojenie termostatu k tepelnému čerpadlu: Zarovnajte každý vodič s príslušnou svorkou a pevne ho utiahnite.
- Prepojenie vodičov s tepelným čerpadlom: Každá farba vodiča má svoju funkciu (čierne/červené pre obvod, biele pre vykurovacie teleso, zelené pre zem). Dôsledne pripojte každý vodič k správne označenej svorke.
- Vedenie kábla: Veďte kábel od tepelného čerpadla k termostatu.
- Inštalácia termostatu: Vytvorte na stene otvor pre termostat, pretiahnite kábel a nechajte dostatočnú dĺžku na pripojenie k svorkám.
- Pripojenie k termostatu: Prepojte vodiče s príslušnými svorkami v termostate (napr. červený k "R", biely k "W", zelený k "G", čierny/červený k "Y"). Dvakrát skontrolujte pevnosť spojov.
- Dokončenie inštalácie: Zasuňte prebytočný vodič späť do steny a namontujte termostat.
- Zapnutie a kontrola: Zapnite istič a skontrolujte, či je tepelné čerpadlo funkčné.
Pochopenie a zapojenie termostatov tepelného čerpadla s AUX a Em. Heat! Svorky, farby, funkcie!
Správne nastavenie termostatu pre optimálne vykurovanie
Termostat vykurovania je kľúčový pre udržanie rovnováhy medzi komfortom a úsporou energie. Jeho správne nastavenie znamená mať predstavu o požadovanej teplote v rôznych miestnostiach v rôznych časových úsekoch dňa.
Termostatická hlavica a ventil
Termostatická hlavica je viditeľná časť termostatu, ktorou regulujete teplo radiátora. Otáčaním hlavice sa otvára alebo zatvára ventil, ktorý reguluje prietok vykurovacej vody do radiátora.
Je dôležité si uvedomiť, že otočenie hlavice na maximálnu hodnotu neznamená rýchlejšie vyhrejú miestnosť. Hlavica by sa mala najprv nastaviť na požadovanú teplotu.
Význam úspory energie
Zníženie teploty na všetkých radiátoroch v dome len o jeden stupeň môže znamenať úsporu energie až o 6%. Uvedomenie si týchto faktov sa môže prejaviť v skutočnej úspore nákladov.
Moderné termostaty a ich výhody
S modernými termostatmi máte nad nastavením tepla ešte väčšiu kontrolu. Programovateľné termostaty dokážu riadiť nastavenie nezávisle a vykurovať miestnosť len vtedy, keď sa používa.
Programovateľné termostaty
Programovateľné termostaty umožňujú nastaviť vlastné časové intervaly vykurovania a stlmiť kúrenie, keď rodina nie je doma. Vďaka elektronickému meraniu teploty sú tieto termostaty veľmi presné.
Niektoré modely umožňujú nastavenie teploty prostredníctvom aplikácie, čo umožňuje ovládať vykurovanie priamo z pohovky.
Správne umiestnenie termostatu
Správne umiestnenie termostatu je mimoriadne dôležité pre presné meranie teploty vzduchu v miestnosti. Ak je termostat umiestnený vo výklenku, za nábytkom alebo zakrytý závesom, môže to viesť k nahromadeniu tepla a nesprávnemu meraniu.
Inteligentné termostaty a ich funkcie
Inteligentné termostaty, ako napríklad digitálne riešenia od Vaillant, umožňujú naplno využiť potenciál úspor vďaka presnej regulácii. Požadovaná teplota sa nastaví ako cieľová hodnota a termostat ju kontroluje.
Kompatibilita a zapojenie
Pri zapájaní inteligentného termostatu je dôležité zabezpečiť jeho kompatibilitu so systémom tepelného čerpadla, aby sa predišlo konfliktom zapojenia.
Riešenie bežných problémov pri zapojení
Aj pri správnej inštalácii sa môžu vyskytnúť problémy. Ak sa termostat nezapne, skontrolujte pripojenie C-drôtu, napájanie systému a stav ističa.
Problémy s udržiavaním teploty a krátke cyklovanie
Ak tepelné čerpadlo neudržiava konštantnú teplotu, skontrolujte správne pripojenie kábla O/B a nastavenie termostatu. Krátke cyklovanie (opakované zapínanie a vypínanie systému) môže byť spôsobené nesprávnym zapojením alebo nastavením.
Údržba a dlhodobá efektivita
Pravidelná údržba vášho tepelného čerpadla je nevyhnutná pre jeho efektívnu prevádzku. Kontrolujte pripojenia vodičov a podľa potreby čistite alebo vymieňajte vzduchové filtre.
Nastavte inteligentný termostat tak, aby prispôsobil teplotu dennému plánu, čím sa zníži zbytočná spotreba energie.
Záverečné odporúčania
Správne zapojenie termostatu tepelného čerpadla je kľúčové pre zabezpečenie efektívnosti a komfortu. Dodržiavaním pokynov výrobcu a uvedených odporúčaní môžete zabezpečiť dlhodobý a spoľahlivý výkon vášho vykurovacieho systému.
