Kompresorové Chladenie: Vysvetlenie a Princípy

Kompresor je stroj, ktorý premieňa mechanickú energiu na tlakovú energiu, pričom v procese stláčania plynu vzniká teplo. Rozsah tohto ohrevu závisí od konečného tlaku kompresora.

Vznik Tepla pri Kompresii a Jeho Odvod

Všetky kompresné procesy generujú teplo. Pre vyššie tlaky a vyššie výkony motora je povolená maximálna teplota 200 °C. Pri viacstupňovom stlačení a tlakoch vyšších ako 10 bar je maximálna koncová teplota stlačenia 160 °C.

Väčšina tohto kompresného tepla musí byť rozptýlená. Príliš vysoké teploty stlačeného vzduchu predstavujú riziko, pretože malá časť oleja používaného na mazanie môže skončiť v stlačenom vzduchu ako zvyškový olej a môže sa vznietiť. Množstvo tepla, ktoré je potrebné odstrániť chladením, závisí od objemového prietoku a tlaku.

Vzduch dodávaný kompresorom obsahuje veľké množstvo vodných pár. Relatívna vlhkosť vzduchu nasávaného kompresorom závisí od jeho teploty a poveternostných podmienok a určuje množstvo vylúčeného kondenzátu. Preto je pri stláčaní vzduchu v kompresoroch, kde vzniká teplo, nevyhnutné toto teplo odvádzať. Podľa množstva vznikajúceho tepla je nutné voliť vhodný spôsob chladenia.

Metódy Chladenia Kompresorov

Kompresory s vyššou kapacitou často disponujú dvomi, tromi alebo viacerými valcami, ktoré sú usporiadané tak, aby boli čo najpriaznivejšie v prúde vzduchu ventilátora chladiaceho vzduchu. Na zosilnenie rozptylu tepla sú povrchy valcov a hláv valcov zväčšené širokým rebrovaním.

Pre dosiahnutie najnižšej možnej teploty stlačeného vzduchu však nestačí len intenzívne chladenie a veľké rebrovanie kompresora. Okrem toho musí byť stlačený vzduch chladený v medzichladičoch medzi prvým a druhým stupňom alebo v dochladzovačoch po druhom stupni. Pri piestových kompresoroch mazaných olejom musí byť po poslednej etape chladenie vykonané minimálne na 60 °C alebo 80 °C, v súlade s predpisom o prevencii úrazov VBG 16 §9.

Výhody efektívneho chladenia

Výstupná teplota stlačeného vzduchu, ktorá je čo najnižšia, má pre spotrebiteľa niekoľko výhod:

• Stlačený vzduch má iba malý podiel vlhkosti.
• Komponenty za kompresorom, ako sú nádrže na stlačený vzduch alebo zariadenia na úpravu stlačeného vzduchu, môžu byť konštruované pre nízku teplotu stlačeného vzduchu, čím sú nákladovo efektívnejšie.

Typy Kompresorov a Ich Využitie

Vzduchové kompresory a chladiarenské kompresory majú odlišné konštrukcie a aplikácie, aj keď ich hlavná funkcia - stláčanie plynu - môže pôsobiť podobne. Ich rozdiely však vychádzajú z účelu, konštrukcie a špecifikácií použitia.

Vzduchové kompresory

Vzduchové kompresory sú zariadenia navrhnuté na stlačenie vzduchu pre rôzne priemyselné, domáce a komerčné aplikácie. Ich hlavným účelom je vytvárať prúdenie vzduchu pod vysokým tlakom, ktorý je možné následne využiť na rôzne účely, napríklad pohon pneumatických nástrojov, lakovanie, čistenie alebo nafukovanie pneumatík.

Typy vzduchových kompresorov:

• Piestové kompresory: Používajú pohyblivý piest, ktorý stláča vzduch v komore. Sú bežne používané v priemysle kvôli svojej jednoduchosti a schopnosti dosiahnuť vysoký tlak.
• Skrutkové kompresory: Fungujú na princípe dvoch proti sebe sa otáčajúcich skrutiek, ktoré stláčajú vzduch. Sú vhodné pre aplikácie, kde je potrebný plynulý chod a stabilný tlak.
• Odstredivé kompresory: Používajú rotujúci rotor, ktorý spôsobuje odstredivé sily a následne stláča vzduch. Tento typ kompresora je používaný v priemysle, kde sú potrebné veľké objemy vzduchu pri strednom tlaku.

Vzduchové kompresory sú navrhnuté na rôzne pracovné cykly podľa potreby aplikácie, od prerušovanej práce (hobby kompresory) po nepretržitú prácu (priemyselné kompresory).

Aplikácie vzduchových kompresorov:

• Pohon pneumatických nástrojov (napríklad zbíjačiek, klincovačiek).
• Lakovanie v automobilovom a stavebnom priemysle.
• Nafukovanie pneumatík.
• Čistenie a sušenie povrchov.
• Výroba a údržba vozidiel.

Kompresory určené na chladenie (Chladiarenské kompresory)

Chladiarenské kompresory slúžia na prenos chladiaceho média (najčastejšie plynu alebo chladiva) vo vnútri chladiaceho systému, kde sa vplyvom cyklu odparovania a kondenzácie dosahujú požadované nízke teploty. Ich účel je primárne odvádzať teplo z jedného miesta na druhé, čo umožňuje ochladzovanie priestoru, potravín alebo iných produktov.

Princíp činnosti chladiaceho kompresora

Technicky kompresor funguje ako čerpadlo, ktoré zvyšuje tlak vstupujúceho chladiaceho plynu. Chladenie je v podstate prečerpávanie tepla, ktoré odoberáme ochladzovanej látke alebo priestoru a odvádzame ho do inej látky alebo priestoru. Chladenie môže byť vzdušné alebo vodné. Dokonalejšie je strojové chladenie, založené na odparovaní vhodného chladiva.

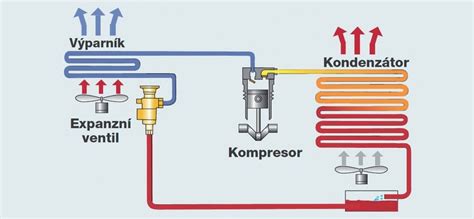

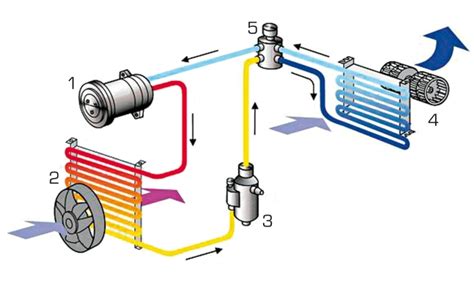

V chladiacich systémoch sa kompresorom stlačí plynné chladivo, čím sa zvýši jeho tlak a teplota. Výsledkom je, že objem plynu sa zmenšuje, zatiaľ čo jeho teplota stúpa. Stlačené a horúce chladivo putuje do kondenzátora, kde sa ochladí a zmení svoje skupenstvo na kvapalné, pričom odovzdá teplo do okolia. Cez expanzný ventil sa chladiaca kvapalina dostane do prostredia s nižším tlakom, expanduje a odparí sa vo výparníku. Pri odparovaní absorbuje teplo z okolia, čím ho ochladzuje. Chladiaci plyn tak prúdi späť do kompresora, aby sa cyklus opakoval.

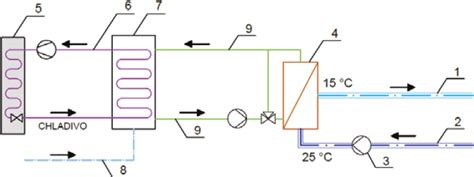

Tento princíp je tiež základom tepelných čerpadiel. Zariadenie pracuje podobne ako kompresorová chladnička, ale s tým rozdielom, že výparník prečerpáva teplo z miesta nižšej teploty (napr. 3 °C až 10 °C z pôdy, vody alebo vzduchu) do miesta vyššej teploty v miestnosti, v ktorej je umiestnený radiátor. Tepelné čerpadlo má štyri základné časti: výparník, kondenzátor, kompresor a redukčný ventil. Okruh je naplnený kvapalinou s nízkym bodom varu, nazývanou pracovné médium. Tepelnú energiu získanú tepelnými čerpadlami možno využívať na vykurovanie, klimatizáciu a ohrev úžitkovej vody.

Typy chladiacich kompresorov:

• Hermetické kompresory: Kompresor a motor sú uzavreté v jednom puzdre, čo zabraňuje úniku chladiaceho média. Používajú sa v domácich a komerčných chladničkách.
• Polohermetické kompresory: Sú väčšie, umožňujú prístup k motoru na opravy a sú častejšie v priemyselných chladeniach.
• Piestové kompresory: Používajú konštrukciu piestu a ojnice na pohyb chladiva cez systém. Sú spoľahlivé a široko využívané v komerčnom chladení.
• Skrutkové kompresory: Pracujú na skrutkovom princípe, kde sa chladivo stláča v priestore medzi dvoma skrutkami. Využívajú sa hlavne vo veľkých aplikáciách.
• Scroll kompresory: Využívajú dve špirály na stláčanie chladiva, majú menšie množstvo pohyblivých častí, čo obmedzuje poruchy. Sú robustnejšie a vhodnou alternatívou k piestovým kompresorom.
• Invertorové kompresory: Využívajú pohon s premenlivou frekvenciou na reguláciu motora, čo prispôsobuje chladiaci výkon aktuálnym požiadavkám. Používajú sa v klimatizáciách a komerčných chladiacich zariadeniach pre stabilnú a efektívnu prevádzku.

Aplikácie chladiacich kompresorov:

Chladiace kompresory sú nevyhnutnou súčasťou zariadení ako:

• Domáce a komerčné chladničky.
• Klimatizácie.
• Mraziace boxy a chladiace sklady.
• Priemyselné chladenie v potravinárstve, farmaceutike a ďalších odvetviach.

Porovnanie Vzduchových a Chladiacich Kompresorov

Hlavné rozdiely medzi vzduchovými a chladiacimi kompresormi sú v ich aplikáciách, pracovných cykloch a požiadavkách na údržbu.

Kompresorové Chladenie vs. Termoelektrické Chladenie

Pri chladení existujú dva hlavné typy chladičov: termoelektrické chladiče a systémy s kompresorovým chladením. Oba udržiavajú nízku teplotu, ale rôznymi spôsobmi.

Termoelektrické chladiče (Peltierov jav)

Termoelektrické chladiče dokážu priamo premieňať elektrickú energiu na chlad bez pohyblivých častí, využívajúc Peltierov jav. Keď sa privádza elektrina do termoelektrického zariadenia, presúva teplo z jednej strany zariadenia na druhú, čím ochladzuje oblasť. Tento proces nemá žiadne pohyblivé časti, čo znamená menej hluku a menšiu pravdepodobnosť poruchy, a dochádza k menšej strate energie.

Výhody termoelektrického chladenia:

• Malé a ľahké.
• Bez pohyblivých častí, nízka hlučnosť.
• Vhodné pre menšie plochy a chladnejšie podnebia.
• Spoľahlivejšie, bez úniku chladiva.
• Používajú sa v laboratóriách, medicínskych prístrojoch (vakcíny), prenosných chladičoch (pikniky, autá).

Obmedzenia termoelektrického chladenia:

• Zle zvládajú veľký teplotný rozdiel.
• Nemusia byť dostatočné na ochladenie pod bod mrazu.

Kompresorové chladenie

Kompresorové chladenie na druhej strane vyžaduje použitie plynu alebo chladiacej látky s pohyblivými časťami, aby ochladilo vnútro chladničky alebo klimatizačného zariadenia. Pracuje na princípe stláčania plynu, čo má za následok ochladenie. Tento ochladený plyn prechádza cez cievky vo vnútri chladiča, čím odoberá teplo. Dokáže vytvoriť oveľa väčší chladiaci efekt, podobne ako chladnička udržiava potraviny studené aj v prípade, že vonku je horúco.

Výhody kompresorového chladenia:

• Dokáže bez problémov zvládnuť úlohy vyžadujúce väčší rozdiel teplôt.
• Vytvára veľký chladiaci výkon, vhodný pre klimatizáciu a veľké chladničky.
• Použiteľné v širšom teplotnom rozsahu, menej závislé na kolísaní okolitej teploty.

Obmedzenia kompresorového chladenia:

• Môže byť ťažšie, hlučnejšie a spotrebuje viac energie.
• Vyžaduje údržbu (pohyblivé časti, riziko úniku chladiva).
• Energeticky náročnejšie, najmä pri intenzívnej práci.

Faktory pri Výbere Chladiaceho Kompresora

Výber správneho chladiaceho kompresora je kľúčový pre zabezpečenie výkonu, efektivity a dlhej životnosti chladiaceho zariadenia.

Výkon a Efektivita

Pri kúpe chladiaceho kompresora je dôležité zvážiť výkon vášho chladiaceho systému. Kompresory nepracujú v rovnakom rozsahu. Ak kompresor nezodpovedá kapacitným požiadavkám jednotky, celý systém nebude fungovať správne. Správne prispôsobenie kompresora k pôvodnej jednotke zachová funkčnosť potrebnú na efektívne vykonávanie práce v nasledujúcich rokoch.

Poddimenzovaný kompresor nebude schopný držať krok s požiadavkou na chladenie. Predimenzovaný kompresor bez invertorovej technológie síce bude pracovať dostatočne, ale zároveň sa bude častejšie vypínať, čím sa môže znížiť jeho životnosť. Časté zapínanie a vypínanie môže pôsobiť rušivejšie ako kontinuálny chod.

Energetická Úspornosť

V oblasti chladiarenských kompresorov sa vykonal značný pokrok a na trhu je možné nájsť energeticky úsporné alternatívy. Je potrebné brať do úvahy, že každý typ kompresora má iné hodnotenie energetickej účinnosti. Pri nákupe zvážte energetickú účinnosť každého typu kompresorovej technológie. Vyhodnotením účinnosti si môžete vybrať najúspornejšiu možnosť a znížiť tak svoje účty za energiu. Chladiarenské kompresory v kombinácii s fotovoltikou sú ekologickou a energeticky najefektívnejším riešením, znižujúc spotrebu elektrickej energie a dopad na životné prostredie.

Hlučnosť

Hluk je nevyhnutným vedľajším produktom chladiarenského kompresora. Najnovšie technologické inovácie však množstvo produkovaného hluku znížili. Aj keď úplné ticho v rámci chladiacej technológie zatiaľ nebolo dosiahnuté, niektoré modely kompresorov produkujú minimálny hluk. Piestové kompresory sú zvyčajne hlučnejšie oproti rotačným (scroll a skrutkovým), ktoré sú často lepšou voľbou pre väčšie chladiace miestnosti a boxy.

Veľkosť a Prispôsobenie

Pri výbere chladiacej technológie hrá veľkosť kompresora dôležitú úlohu v jej účinnosti a hlučnosti. Väčší kompresor môže cirkulovať chladivo rýchlejšie, čo zvyšuje účinnosť, a zároveň pracuje pri nižšej rýchlosti, čím sa znižuje hluk. Veľkosť kompresora zároveň určuje aj to, koľko chladiva v systéme cirkuluje.

Údržba a Životnosť

Chladiace systémy s kompresormi vyžadujú údržbu. Kompresory obsahujú pohyblivé časti, ktoré sa môžu poškodiť alebo opotrebovať. Ak kompresor prestane fungovať, celý chladiaci systém je mimo prevádzky. Kompresory môžu mať problémy, napríklad keď uniká chladiaci prostriedok, čo zníži ich účinnosť a môže poškodiť životné prostredie. Rotačné kompresory (scroll a skrutkové) majú zvyčajne dlhšiu životnosť a sú vo všeobecnosti odolnejšie a spoľahlivejšie v porovnaní s piestovými.
