Nesprávna prevádzka plynových kotlov, najmä kondenzačných, môže viesť k vážnym zdravotným rizikám, vrátane otráv oxidom uhoľnatým. Polícia v minulosti vyšetrovala prípady, kde príčinou nebezpečného hromadenia spalín v obydliach bola nedostatočná ventilácia a nesprávne riešený odvod spalín. Kľúčovým faktorom pri prevádzke plynových kotlov je preto zabezpečenie nepretržitého a dostatočného prívodu vzduchu na spaľovanie, ako aj správne fungujúci komínový systém.
Problémy s prívodom vzduchu a odvodom spalín nastávajú najmä v moderných, dobre utesnených budovách s plastovými oknami a dverami. Pri stúpajúcom vonkajšom atmosférickom tlaku môže dôjsť k vyrovnávaniu tlaku v dome nasávaním vzduchu zvonku cez komín. V takýchto prípadoch sa spaliny z kotla, obsahujúce oxid uhoľnatý, môžu hromadiť v interiéri. Polícia upozorňuje, že v minuloročných prípadoch nebol ani v jednom zabezpečený dostatočný prívod vzduchu. Stavebné otvory na prívod vzduchu boli nedostatočné alebo zakryté, a komíny konštrukčne nevyhovovali.
Rovnako nebezpečné môže byť aj nahromadenie vonkajšieho vzduchu v oblasti komína, napríklad ak komín nie je dostatočne prevýšený nad prekážkami ako sedlová strecha. Pri kúrení plynovým kotlom je preto nevyhnutné skontrolovať, či je v miestnosti s kotlom zabezpečený nepretržitý prívod vzduchu. V prípade nedostatočného vetrania je potrebné vykonať do steny otvor alebo ponechať okno pootvorené, pričom je dôležité zabezpečiť ho proti zlodejom.

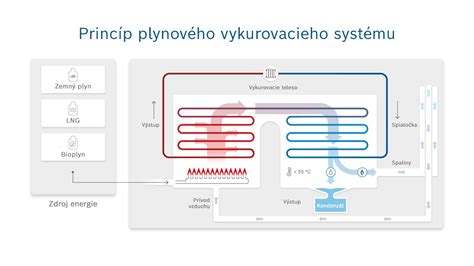

Princíp fungovania kondenzačných kotlov
Kondenzačné kotly predstavujú dnes najúspornejšiu alternatívu pri vykurovaní zemným plynom. Na rozdiel od tradičných kotlov, ktoré neumožňujú ochladenie spalín pod rosný bod, kondenzačné kotly využívajú teplo obsiahnuté vo vodnej pare obsiahnutej v spalinách. Ochladením spalín dochádza ku kondenzácii vodnej pary, čím sa uvoľní tzv. kondenzačné teplo, ktoré sa následne využíva na ohrev vykurovacej vody. Týmto procesom sa zvyšuje celková účinnosť kotla.
V tradičných plynových kotloch unikala vodná para s vysokou energiou nevyužitá komínom. Konvenčné kotly mali účinnosť v rozmedzí 80-90 %, zatiaľ čo kondenzačné kotly môžu dosiahnuť účinnosť aj nad 100 % (pri výpočte podľa staršej metodiky, ktorá nepočítala s kondenzačným teplom). V praxi znamená spotreba paliva pri kondenzačnom kotle o približne 15-20 % nižšiu oproti starým typom. Hoci počiatočné náklady na kondenzačný kotol sú vyššie (o cca 40-60 %), dlhodobé úspory na palive ich predčia.
Spálením 1 m³ zemného plynu vznikne teoreticky až 1,6 litra kondenzátu. Tento kondenzát je mierne kyslý a musí byť odvádzaný do kanalizácie. Nesprávne riešený odvod kondenzátu, napríklad pri upchatí odpadu, môže spôsobiť poruchu kotla alebo spätné vtekanie odpadových vôd. Preto je dôležité riešiť odvod kondenzátu so sifónom a lievikom.
Konštrukčné rozdiely a prevádzkové vlastnosti
Kondenzačný kotol sa od klasického zvonka nemusí výrazne líšiť, avšak pod povrchom skrýva niekoľko kľúčových rozdielov:
- Odvod kondenzátu: Každý kondenzačný kotol má odvod kondenzátu cez sifón, ktorý bráni úniku spalín.
- Ventilátor: Kondenzačné kotly sú vždy vybavené ventilátorom, preto sú označované ako „turbo kotly“. Ventilátor zabezpečuje nútený odvod spalín a prívod vzduchu na spaľovanie.
- Nízka teplota spalín: Teplota spalín z kondenzačného kotla je nízka, zvyčajne do 50 °C, čo spôsobuje slabší prirodzený ťah komína.
- Spalinové systémy: Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nie je možné použiť klasický vyvložkovaný komín. Vyžadujú sa špeciálne spalinové systémy odolné voči agresívnemu kondenzátu.
Prívod vzduchu a odvod spalín
Optimálne riešenie odvodu spalín a prívodu vzduchu je kľúčové pre efektívnu a bezpečnú prevádzku kondenzačného kotla. „Turbo kotol“ s ventilátorom umožňuje použitie koncentrického potrubia, ktoré slúži na odvod spalín a súčasne na prívod vzduchu na spaľovanie. Tento systém má viacero výhod:
- Neochladzuje miestnosť: Nezvyšuje sa tepelná strata miestnosti, keďže vzduch na spaľovanie nie je nasávaný z interiéru.
- Získavanie dodatočného tepla: Nasávaný vzduch sa ohrieva po celej dĺžke spalinovodu, čím sa zvyšuje celková účinnosť kotla.
- Jednoduchá inštalácia: Prechod šikmou strechou je jednoduchý a nenákladný. Pri plochej streche je potrebné počítať s otvorom na spalinovod už pri stavbe.
Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách bežne nedá schváliť. Je možné ho použiť len pri výmene kotla v starších inštaláciách, ale nie je to ideálne riešenie.
Vysokoúčinné odvetrávanie pece [Výstavba výfukového otvoru a prívodu vzduchu]
Možnosti inštalácie spalinových systémov
Existuje viacero spôsobov, ako riešiť odvod spalín a prívod vzduchu:
- Odvod spalín spalinovodom v komíne z tvárnic, nasávanie vzduchu z miestnosti (vyžaduje dodatočný prívod vzduchu do miestnosti).
- Odvod spalín z viacerých kotlov spoločným spalinovodom, nasávanie vzduchu zo šachty.
- Odvod spalín a nasávanie vzduchu cez strechu s využitím koncentrického spalinovodu.
- Odvod spalín a nasávanie vzduchu s využitím koncentrického spalinovodu s prestupom cez stenu (iba pri starších stavbách a za určitých podmienok).
- Odvod spalín spalinovodom v šachte a nasávanie vzduchu z komínovej šachty.
- Odvod spalín komínovou šachtou odolnou voči kondenzátu, nasávanie vzduchu z miestnosti.
- Odvod spalín a nasávanie vzduchu s využitím koncentrického spalinovodu umiestneného na fasáde.
Prívod spaľovacieho vzduchu do kotla môže byť riešený závisle alebo nezávisle od vzduchu v miestnosti:
- Závislý prívod: Kotol nasáva okolitý vzduch, preto je potrebný prívod vonkajšieho vzduchu do miestnosti cez neuzatvárateľnú mriežku. Nevýhodou je ochladzovanie interiéru.
- Nezávislý prívod: Vzduch sa privádza do kotla koncentrickým potrubím. Vnútorná rúra odvádza spaliny, vonkajšia rúra privádza vzduch na spaľovanie. Miestnosť sa neochladzuje.
Komponenty kondenzačného kotla
Moderný kondenzačný kotol pozostáva z niekoľkých kľúčových komponentov:
- Prívod vzduchu do kotla: Z priestoru kotolne (s prívodom vonkajšieho vzduchu) alebo spoločným koncentrickým potrubím.
- Plynová armatúra: Otvára prívod plynu a dávkuje správne množstvo paliva podľa prietoku spaľovacieho vzduchu.
- Ventilátor: Zabezpečuje prúdenie vzduchu a spalín. Reguláciou otáčok mení prietok vzduchu, čím ovplyvňuje výkon kotla.
- Plynový horák: Ekologické spaľovanie paliva s minimálnou tvorbou škodlivín (CO, NOx).
- Výstup vykurovacej vody: Cez zabudované čerpadlo do vykurovacieho systému.
- Výmenník tepla: Prenos tepla zo spalín do vykurovacej vody. Musí byť odolný voči kyslému kondenzátu (vyrobený z ušľachtilej ocele alebo zliatiny hliníka s kremíkom).
- Vstup vykurovacej vody (spiatočka): Z okruhov spotreby tepla.
- Zberač kondenzátu: Pod spaľovacou komorou, kde steká kondenzát.
- Odvod kondenzátu: Do kanalizácie cez sifón, ktorý oddeľuje spaľovaciu komoru od okolia.
- Riadiaca jednotka: Informuje o stave kotla, riadi jeho činnosť a umožňuje zmenu parametrov.
- Odvod spalín: Cez spalinovod do exteriéru (jednoduchým alebo koncentrickým potrubím).
Na princípe uvedenom v bode 1 (koncentrické potrubie) odovzdajú spaliny časť tepla nasávanému vzduchu, čím sa zvýši účinnosť kotla.
Regulácia a systémy vykurovania
Správna regulácia systému je nevyhnutná pre komfort bývania a úsporu paliva. Odporúča sa nepoužívať staré regulátory, nakoľko kondenzačný kotol nie je jednoduché zariadenie typu „vypni-zapni“.
Moderné riadiace systémy s mikroprocesorovou reguláciou umožňujú:
- Moduláciu tepelného výkonu: Znižovanie výkonu zvyšuje účinnosť a úsporu paliva.
- Ekvitermickú reguláciu: Optimalizácia výkonu podľa vonkajšej teploty pomocou vonkajšieho snímača.
- Programovanie: Denné alebo týždenné časovacie programy pre komfortné a útlmové vykurovanie.
- Diaľkové ovládanie: Prostredníctvom smart zariadení cez internet.
Nízkoteplotné systémy vykurovania, ako podlahové alebo stenové vykurovanie, sú ideálnou voľbou pre kondenzačné kotly. Pracujú s nižšími teplotami vykurovacej vody (napr. 30-45 °C), čo zabezpečuje optimálne podmienky pre kondenzáciu počas celej vykurovacej sezóny.
Pri kombinácii podlahového a radiátorového vykurovania je dôležité prispôsobiť veľkosť radiátorov a vyhnúť sa dvom zónam s rôznymi teplotnými spádmi. Zmiešavacia armatúra môže primiešavať chladnejšiu vodu zo spiatočky do prívodu vykurovania, čím sa zníži teplota.
Kombinácia s inými zdrojmi tepla
Kondenzačný kotol je možné kombinovať s inými zdrojmi tepla, napríklad s kotlom na biomasu alebo krbovou vložkou. Takáto kombinácia zvyšuje spoľahlivosť vykurovacieho systému a umožňuje flexibilné využitie rôznych palív podľa aktuálnych nákladov. Systémy sa spájajú pomocou doskového výmenníka tepla alebo hydraulického vyrovnávača (anuloidu).
Pri kombinácii s tradičnými kotlami na tuhé palivo alebo krbmi je vhodné, aby tieto pracovali v tzv. otvorenom systéme (s otvorenou expanznou nádobou), zatiaľ čo plynový kotol by mal byť v uzavretom systéme. Tieto systémy sa následne prepoja cez doskový výmenník tepla, ktorý prenáša teplo bez miešania médií.
Solárne systémy sú ekologickým doplnkom ku kondenzačnému kotlu, najmä na ohrev pitnej vody. Optimálne navrhnutý solárny systém môže pokryť približne 60 % ročnej potreby tepla na ohrev vody. Zvyšok musí dohriať plynový kotol. V prípade podpory vykurovania je potrebná väčšia plocha kolektorov a využitie prebytočného tepla napríklad na ohrev vody vo vonkajšom bazéne.
Bezpečnostné aspekty a odporúčania
Napriek tomu, že moderné kondenzačné kotly sú navrhnuté s dôrazom na bezpečnosť, je nevyhnutné dodržiavať základné pravidlá:
- Zabezpečenie prívodu vzduchu: Aj kotly s uzavretou spaľovacou komorou vyžadujú dostatočné vetranie priestoru kotolne.
- Správny odvod kondenzátu: Zabezpečenie funkčného odvodu do kanalizácie, ideálne so sifónom a lievikom.
- Používanie certifikovaných spalinovodov: Zabezpečenie odolnosti voči agresívnemu kondenzátu a bezpečnej prevádzky.
- Pravidelná údržba: Kontrola a čistenie kotla a spalinového systému zabezpečuje jeho dlhú životnosť a efektívnu prevádzku.
- Správna regulácia: Investícia do moderného riadiaceho systému je kľúčová pre dosiahnutie úspor a komfortu.
Pri výbere a inštalácii kondenzačného kotla je vždy dôležité riadiť sa pokynmi výrobcu a odporúčaniami odborníkov. Zabezpečenie správneho prívodu vzduchu a odvodu spalín je základným predpokladom pre bezpečnú a ekonomickú prevádzku vykurovacieho systému.
