Plynový kondenzačný kotol predstavuje v súčasnosti najúspornejšiu prevádzku a dosahuje najnižšiu teplotu spalín. Je vhodný na vykurovanie domácností, kancelárskych budov, ale aj iných priestorov, pričom je samozrejmou voľbou pri novostavbách. Jeho inštaláciu by ste však mali zvážiť aj pri rekonštrukciách budov - oproti iným kotlom s ním totiž môžete ušetriť nemalé finančné prostriedky.
Princíp fungovania a efektivita kondenzácie
Bežný kotol využíva na ohrievanie vykurovacej vody iba spaľovanie plynu. Kondenzačný kotol obsahuje samostatný tepelný výmenník, v ktorom spaliny predhrievajú vratnú vodu z vykurovacieho systému. Využívajú na to teplo v nich obsiahnuté. Znamená to, že vodná para vo výmenníku kondenzuje (mení sa na vodu) a odovzdáva tejto vratnej vode svoje teplo.
K plnej kondenzácii dochádza pri teplote vratnej vody do 55 °C. Čím je teplota vratnej vody nižšia, tým vodná para obsiahnutá v spalinách viac kondenzuje, t. j. viac predohrieva vratnú vodu do kotla. Účinnosť kondenzačného kotla počítaná z tzv. spaľovacieho tepla dosahuje až 98 %. Zostávajúce 2 % stratíte spalinami, sálaním kotla a v odvádzanom kondenzáte. Využitie energie obsiahnutej v plyne je teda oproti iným kotlom veľmi vysoké.
Konštrukčné špecifiká
Vzhľadom na režim kondenzácie musí byť teplovýmenná plocha v kondenzačných kotloch i komínová konštrukcia vyrobená z antikorózneho materiálu. Teplota spalín sa pohybuje o cca 15 °C vyššie, ako je teplota vratnej vody. Maximálna hodnota teploty spalín v kondenzačnom kotle je 70 °C, zatiaľ čo v konvenčnom prístroji je to viac ako 100 °C.
Typy systémov odťahu spalín
Správny odťah spalín je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku. Výber vhodného systému závisí od typu kotla a špecifických podmienok inštalácie.
Odkúrenie kondenzačných kotlov
Tieto systémy sú určené pre nízkoteplotné a kondenzačné plynové alebo olejové kotly s maximálnou teplotou spalín v hrdle kotla do 120 °C. Ako materiál sa používa polypropylén (PP), ktorý je odolný voči kyslému kondenzátu. Systémy sú dostupné v prevedeniach:
- Súosom (koncentrické) ø60/100 mm: Spaliny sa vedú vnútornou PP rúrkou, vzduch sa nasáva plechovou lakovanou rúrkou.
- Súosom ø80/125 mm: Väčší priemer pre špecifické požiadavky výkonu.
- Samostatné sanie a výduch: Oddelené rúrky ø80 mm pre prívod vzduchu a odvod spalín.
- Vonkajšie súosé odkúrenie: S vnútornou PP rúrkou a vonkajšou nerezovou rúrkou.
Odkúrenie turbo kotlov (nekondenzačných)
Sú určené pre kotly s teplotou spalín do 200 °C. Ako materiál sa používa hliník (Al), ktorý je odolný voči prípadnému kondenzátu. Tieto systémy sú certifikované podľa normy STN EN 1856-1:2003.
Vytvorenie a spájanie hadicového systému LOC-LINE
Materiály pre komíny a ich vlastnosti
| Materiál | Výhody | Nevýhody / Obmedzenia |
|---|---|---|
| Nehrdzavejúca oceľ | Vysoká odolnosť voči korózii, nízka hmotnosť, dlhá životnosť (až 30 rokov). | Vyššia obstarávacia cena. |
| Polypropylén (PP) | Odolnosť voči kyslému kondenzátu, ideálny pre kondenzačné kotly. | Teplotné obmedzenie do 120 °C. |
| Keramika | Trojvrstvový systém, vysoká stabilita. | Vysoká hmotnosť, náročná inštalácia. |
| Tehla | Tradičný materiál. | Nevhodný pre kondenzačné kotly bez vložkovania (hromadenie kondenzátu). |
Konštrukčné pravidlá a bezpečnosť
Pri inštalácii komína je nevyhnutné dodržiavať regulačné dokumenty a nasledujúce pravidlá:
- Správa kondenzátu: Pri spaľovaní 1 m³ zemného plynu vznikne až 1,6 l kondenzátu. V spodnej časti komína musí byť zberač kondenzátu a odvod do kanalizácie cez sifón.
- Prierez kanálov: Prierez nesmie byť menší ako prierez dýzy kotla. Zúženie je neprípustné.
- Náklon a zákruty: Odchýlka od zvislice je povolená max. do 30 stupňov. Maximálny počet zákrut sú tri.

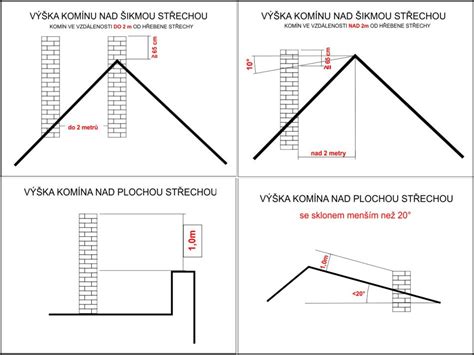

- Umiestnenie na streche: Komíny by mali stúpať nad hrebeň strechy o 50 cm alebo viac.
Regulácia a inteligentné riešenia
Moderné kotly využívajú na znižovanie výkonu tzv. výkonovú moduláciu. Dobrý kotol by mal byť schopný plynule regulovať svoj výkon napríklad od 10 do 100 %. Ekvitermická regulácia nastavuje teplotu vykurovacej vody automaticky podľa vonkajšej teploty.
Inovatívnym riešením sú regulátory s internetovým pripojením, ktoré umožňujú ovládanie pomocou smartfónu. Vďaka funkcii detekcie GPS polohy dokáže systém rozpoznať váš návrat domov a vopred nastaviť požadovanú teplotu. Pre maximálny účinok sa odporúča kombinácia s inteligentnými termostatickými hlavicami pre individuálnu reguláciu každej miestnosti.
Vytvorenie a spájanie hadicového systému LOC-LINE
Legislatívne požiadavky a výmena kotla
Výmena plynového kotla je definovaná v stavebnom zákone ako údržba stavby. Vyhláška č. 532/2002 Z. z. ustanovuje, že každý pripojený spotrebič musí vyhovovať danému druhu plynu a priestorovým požiadavkám. Pred výmenou je nevyhnutné konzultovať postup s autorizovaným projektantom a zabezpečiť revíziu komína kominárom.
