Pri výbere a inštalácii vykurovacích systémov, najmä s využitím moderných kondenzačných kotlov, zohráva kľúčovú úlohu správne riešenie odvodu spalín a izolácie komínového systému. Táto problematika je často zložitejšia, než sa na prvý pohľad zdá, a vyžaduje si pochopenie špecifických vlastností kondenzačných technológií.
Princíp fungovania kondenzačných kotlov
Vykurovacie kotly spaľujú uhľovodíkové palivá, predovšetkým zemný plyn. Klasické kotly neochladzujú spaliny na teplotu pod rosným bodom, čím vodná para s vysokou energiou uniká nevyužitá komínom. Naopak, kondenzačné kotly ochladzujú spaliny tak, aby vodná para skondenzovala. Tento proces umožňuje využitie kondenzačného tepla, čím sa zvyšuje celková účinnosť kotla.
Kondenzácia a tým aj účinnosť kotla sa dajú ďalej zlepšiť optimalizáciou prevádzkových teplôt. Pre dosiahnutie najlepšej účinnosti je žiaduca čo najnižšia teplota kotla v spolupráci s vykurovacím systémom. V tomto kontexte sa odporúča vyhnúť sa klasickým radiátorom, ktoré vyžadujú vyššiu teplotu a tým aj viac paliva. Ak sú radiátory už zvolené, je efektívnejšie predimenzovať ich výhrevnú plochu, aby im stačila nižšia teplota vykurovacej vody.

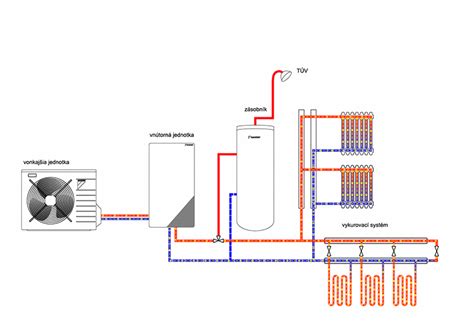

Pre úspornú prevádzku sú ideálne nízkoteplotné systémy, ako napríklad podlahové či stenové vykurovanie. Tieto systémy výrazne znižujú teplotu kondenzačného kotla. K úspornej prevádzke prispieva aj ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom vody. Voda sa v tomto prípade nezohrieva nepriamo v klasickom ohrievači s vinutým rúrkovým registrom pri vysokej teplote a prevádzke kotla bez kondenzácie, ale v doskovom výmenníku tepla umiestnenom priamo v kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka, čo zabezpečí dobré vychladenie spiatočky kotla a kondenzáciu počas ohrevu celého objemu nádrže.

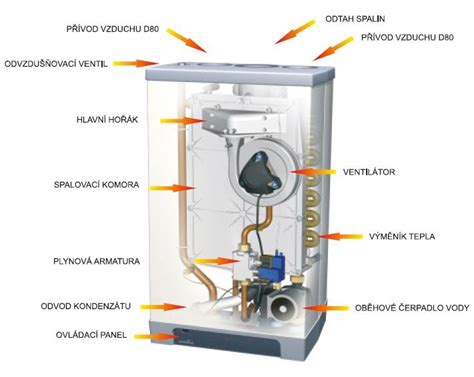

Konštrukčné rozdiely kondenzačných kotlov
Na prvý pohľad sa kondenzačný kotol od klasického zvonka nelíši. Avšak pri pohľade pod povrch odhalíme mnoho rozdielov. Každý kondenzačný kotol má odvod kondenzátu cez sifón, ktorý bráni úniku spalín do okolia. Pri spálení 1 m³ zemného plynu vznikne teoreticky až 1,6 litra kondenzátu, ktorý je potrebné odviesť do kanalizácie.
Nesprávny odvod kondenzátu, napríklad pri jednoduchom pripojení hadice z kotla do odpadu, môže spôsobiť problémy. Pri upchatí alebo zamrznutí odpadu môže kondenzát stúpať do kotla a spôsobiť jeho poruchu. Množstvo pretekajúceho kondenzátu však môže slúžiť ako indikátor intenzity kondenzácie a pomôže odhaliť nesprávne nastavenie alebo poruchu. Odtekajúci kondenzát je pozitívnym signálom, pretože predstavuje zachránené teplo zo spalín.
V prípade, že v kotolni nie je k dispozícii odpad do kanalizácie, je možné použiť čerpadlo na kondenzát s automatickým spínaním pomocou plavákového systému. V žiadnom prípade sa neuvažuje s ručným vynášaním kondenzátu z kotolne, keďže ide o značné množstvá vody.
Systémy odvodu spalín a prívodu vzduchu
Kondenzačné kotly sú vždy vybavené ventilátorom, preto sa zjednodušene nazývajú „turbo“ kotly. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol. Horák je preto umiestnený nad komorou, čo spôsobuje, že spaliny prúdia nelogicky a proti termickému účinku nadol. Nízka teplota spalín (bežne do 50 °C) vyvoláva len slabý ťah komína.
Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto sa nemôže použiť klasický vyvložkovaný komín. Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie.
Koncentrické a oddelené systémy
Kotly „turbo“ s ventilátorom umožňujú použitie koncentrického potrubia na odvod spalín a prívod vzduchu na spaľovanie. Toto riešenie neznižuje teplotu miestnosti, keďže nie je ochladzovaná čerstvým vzduchom na spaľovanie. V ponuke sú systémy v prevedení súosom ø60/100 mm alebo ø80/125 mm:
- Súosé systémy: Spaliny sa vedú vnútornou polypropylénovou rúrkou (ø60 mm alebo ø80 mm) a vzduch pre spaľovanie sa nasáva vonkajšou plechovou lakovanou alebo opäť polypropylénovou rúrkou (ø100 mm alebo ø125 mm).
- Systémy s oddeleným saním vzduchu a výduchom spalín: V tomto prípade sa používa polypropylénová rúrka ø80 mm pre odvod spalín a samostatné potrubie pre sanie vzduchu.
Okrem toho existuje aj jednoduché odkúrenie s priemerom ø60 mm, ø100 mm, ø125 mm, a špeciálne odkúrenie pre kaskády kotlov ø125 mm a ø160 mm.
Materiály pre odvod spalín
Pre odvod spalín z kondenzačných kotlov sa používa polypropylén, ktorý je odolný voči kyslému kondenzátu a je dobre tvarovateľný pre jednotlivé diely. Pre vonkajšie použitie je k dispozícii súosé odkúrenie ø80/125 mm s vnútornou spalinovou rúrkou z polypropylénu a vonkajšou rúrkou z nerezu.
Pre turbo kotly (nekondenzačné plynové kotly s núteným odťahom spalín) sa ako materiál na odvod spalín používa hliník. Tieto systémy sú odolné aj voči pôsobeniu prípadného kondenzátu. Ponúkajú sa v prevedení súosom ø60/100 mm alebo ø80/125 mm, kde vnútornú rúrku tvorí hliník a vonkajšiu plechová lakovaná rúrka.
Možnosti inštalácie a legislatíva
Pri inštalácii je dôležité zohľadniť platné normy a predpisy. Prevod šikmou strechou je relatívne jednoduchý a nenákladný, pričom prvky na prechod strechou nie sú súčasťou samotného spalinovodu.
Pri prechode plochou strechou je potrebné počítať s otvorom na spalinovod už pri stavbe strechy a dbať na dokonalé utesnenie hrdla na zasunutie spalinovej rúry, aby sa predišlo zatekaniu.
Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti neschvaľuje a ne-koluduje. Môže byť ponechaný len pri výmene kotla v starých inštaláciách, avšak nie je považovaný za ideálne riešenie.
Pri rekonštrukcii stavby je možné využiť jestvujúci komín aj na prívod spaľovacieho vzduchu, ak nie je znečistený splodinami. V opačnom prípade sa dá do šachty inštalovať koncentrické potrubie alebo nasávať vzduch z priestoru kotolne s neuzatvárateľným prívodom. Ústie komína je potrebné uzavrieť krytom na odvod spalín a nasávanie vzduchu.
V prípade zalomeného komína je potrebné použiť flexibilnú rúru, avšak použitie náhradných hadíc sa neodporúča.
Problémy s izoláciou a výškou vyústenia
Častým argumentom investorov je, že kondenzačný kotol „nepotrebuje komín“. V praxi sa však realizujú riešenia, kde sa dymovody vyvedú len pár desiatok centimetrov nad strechu. Nízke vyústenie (cca 40 - 50 cm) je dané technickými predpismi, ktoré limitujú výšku plastového výfuku kvôli odolnosti voči vetru.
Nízka výška rúry však neumožňuje dostatočný rozptyl vlhkých spalín s nízkou teplotou. Pre skutočné komíny platí, že ich vyústenia musia byť vyššie, čím je zabezpečený postačujúci rozptyl.
Legislatíva síce toto riešenie umožňuje, avšak pri tvorbe STN odporúčaní sa akosi pozabudlo na poškodzovanie krytín. Najnižšia možná výška „turbo“ vyústenia nad hrebeňom je rovnaká ako pre komín - 40 cm. Vietor (aj mierny vánok) spaliny rozptýli dostatočne. Iná situácia nastáva, ak je vyústenie ďalej od hrebeňa - pre komín platí výška minimálne 60 cm, pre výfuk stále postačuje 40 cm.
Plastová dvojrúra (turbo vyústenia sú tak konštruované) sa tak vytiahne cca 40 - 50 cm nad krytinu. Norma nie je porušená, ale vznikajú problémy.
Prečo je rúra vyústenia konštrukčne riešená ako dvojrúra? Vnútorný dymovod je z plastu, ale vonkajšie opláštenie je z hliníka, ktorý lepšie odoláva UV lúčom a je aj estetickejší. Štrbinou medzi opláštením a dymovodom sa navyše nasáva studený vzduch pre horenie v kotly. Spaliny sa tak rýchlejšie ochladzujú, kondenzujú a stekajú.

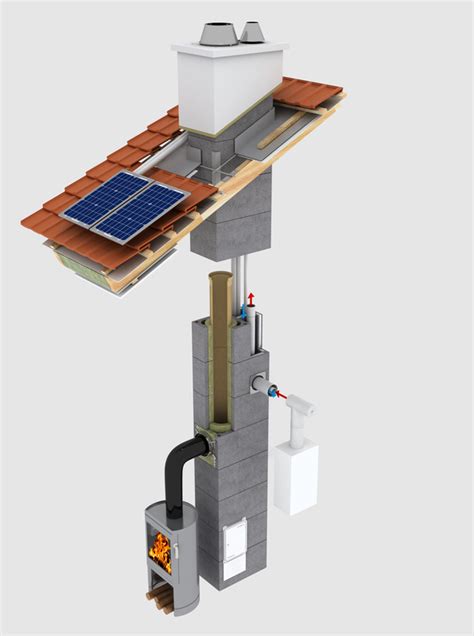

Ak sa investor rozhodne pre „murovaný“ komín, môže sa dopustiť chybného riešenia z dôvodu snahy o úsporu. Výberom lacnejších komínov bez zodpovedajúcich vlastností môže dôjsť k problémom. V päte komína s vetracím otvorom, ktorý má sušiť tepelnú izoláciu dymovodu, prúdi zohriaty vzduch z interiéru preč, čo spôsobuje tepelné straty. V nízkoenergetických a pasívnych domoch, ktoré by mali byť vzduchotesné, toto riešenie narúša zásadu tesnosti. V domoch s riadeným vetraním a rekuperáciou môže účinnosť rekuperácie klesnúť o viac ako 50 %.
Výber vhodného komínového systému
Pri voľbe komínového systému pre kondenzačný kotol je nevyhnutné použiť plastový dymovod, ktorý je odolný voči kyslému kondenzátu. Tento dymovod je možné vložiť aj do starého komína. Existujú aj špeciálne komíny prispôsobené pre kondenzačné kotly, avšak plastové riešenie je zvyčajne cenovo výhodnejšie.
Dymovod pre turbo kotly je určený pre plynové kotly s maximálnou teplotou spalín do 200 °C. Materiálom je hliník, ktorý je odolný aj voči prípadnému kondenzátu.
Dymovod pre kondenzačné kotly je určený pre plynové alebo olejové kotly s maximálnou teplotou spalín do 120 °C. Používa sa polypropylén.
Príklady špecifických požiadaviek a riešení
Často sa klienti informujú o možnostiach pripojenia konkrétnych kotlov, napríklad Viessmann Vitodens 100-W, Junkers miniMAX WRD 14-2 G, Protherm tiger condens, Buderus Logamax Plus GB072-14 alebo Immergas Victrix Zeus 26.
Pri kotloch ako Protherm Tiger 24KTZ sa rieši možnosť využitia pôvodného tehlového komína, najmä ak je starší a má nepravidelný tvar. V takýchto prípadoch je dôležité overiť priemer a dĺžku komína a zvážiť použitie hliníkovej vložky.
Pri kotloch s odvodom spalín cez stenu je dôležité dodržať predpisy týkajúce sa vzdialenosti od okolostojacich objektov a zabezpečiť správny uhol sklonu.
Pre kondenzačné kotly je vždy nutné použiť plastový dymovod. Staré dymovody z klasických kotlov nie sú vhodné, pretože kondenzačné systémy používajú tesnenia a po dymovode steká kondenzát.
Pri zostavách ako Duo-tec compact 1,24 + bojler 125l s výškou komína približne 10 metrov je možné zaviesť odvod spalín plastovou rúrou do komína. Kotol dokáže nasávať vzduch aj z miestnosti.
Flexibilná rúrka pretlaková 80 mm je vhodná na odvod spalín do komína z peletových kachlí.
Regulácia a úspora
Pri inštalácii kondenzačného kotla hrá veľmi dôležitú úlohu regulácia systému, ktorá zabezpečí komfort bývania aj úsporu paliva. Neodporúča sa zachraňovať staré regulátory, aby sa naplno využili výhody moderných kotlov.
Jednoduchý izbový termostat je nevhodný, keďže kondenzačný kotol nie je regulovaný systémom „vypni - zapni“. Moduluje tepelný výkon podľa potreby, čím sa zvyšuje účinnosť a šetrí palivo. Optimálna regulácia výkonu prebieha podľa vonkajšej teploty (ekvitermická regulácia), preto je potrebný vonkajší snímač.
