Gravitačný vykurovací systém: princípy, výhody a nevýhody

Gravitačné vykurovanie, známe aj ako systém prirodzenej cirkulácie, predstavuje technológiu vykurovania, ktorá sa využíva od polovice minulého storočia. Hoci spočiatku nebola medzi bežnou verejnosťou príliš dôveryhodná, jej bezpečnosť a praktickosť viedli k postupnému nahradeniu tradičných kachlí vykurovacími systémami na báze ohrevu vody. S nástupom kotlov na tuhé palivá sa potreba objemných pecí úplne eliminovala.

Princíp fungovania gravitačného vykurovacieho systému

Základným princípom fungovania gravitačného vykurovacieho systému je prirodzená cirkulácia vody. Voda v kotle sa ohrieva, čím sa znižuje jej špecifická hmotnosť v porovnaní so studenou vodou. Vďaka tomuto rozdielu v hustote horúca voda stúpa pozdĺž vertikálnych potrubí do vyšších častí systému. Ochladená voda, ktorá je hustejšia, následne klesá nadol. Tento proces vytvára prúdenie v potrubí smerom k najnižšiemu bodu, ktorým je spätné potrubie ústiace do kotla.

Pri pohybe cez vykurovacie telesá (radiátory) odovzdáva voda teplo do miestnosti. Kľúčovou vlastnosťou tohto systému je, že na pohyb chladiacej kvapaliny sa nepoužíva obehové čerpadlo, čo ho robí nezávislým od elektrickej energie a odolným voči jej výpadkom.

Fyzikálne princípy

Gravitačný vykurovací systém súkromného domu je založený na dvoch základných fyzikálnych princípoch:

• Rozdielna hustota látok pri rôznych teplotách: Pri ohreve sa mení hustota kvapaliny. Napríklad voda pri teplote 20 °C má vyššiu hustotu ako pri 45 °C. Pri 80 °C je tento rozdiel ešte výraznejší, čo vedie k tomu, že rovnaká hmotnosť vody pri vyššej teplote zaberá väčší objem. Toto zväčšenie objemu spôsobuje, že sa ohriata chladiaca kvapalina začne rozširovať a premiestňovať mimo výmenník tepla. V uzavretom priestore následne chladnejšia chladiaca kvapalina zaujme miesto horúcej, čím vzniká prietok.
• Tlak vytvorený rozdielom hladín kvapaliny: Čím väčší je rozdiel medzi horným a dolným bodom systému, tým vyšší je tlak v systéme. Tento princíp sa aktivuje od momentu, keď sa chladiaca kvapalina začne pohybovať. Ohriata voda alebo nemrznúca zmes zrýchľuje svoj pohyb v dôsledku rýchleho rastu teploty a zväčšenia objemu, čo ju vytláča z kotla vyššou rýchlosťou. Po opustení kotla voda prúdi pozdĺž tlakovej slučky k radiátorom, čím vytvára potrebný tlak.

Komponenty gravitačného vykurovacieho systému

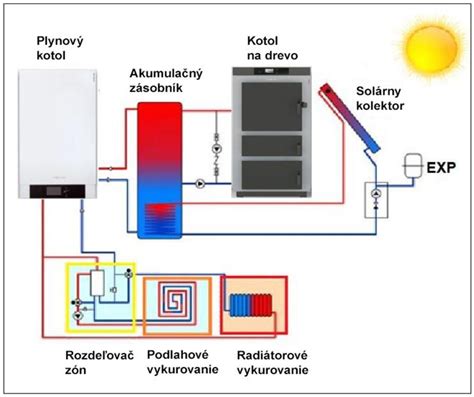

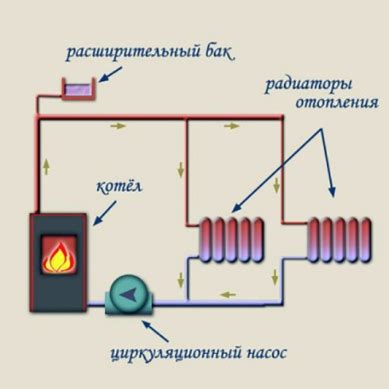

Celková štruktúra gravitačného vykurovacieho systému sa skladá z nasledujúcich prvkov:

• Kotol na tuhé palivo: Vstup vody do kotla by mal byť umiestnený v najnižšom bode systému. Teoreticky je možné použiť aj elektrický alebo plynový kotol, ale v praxi sa pre tieto systémy preferujú kotly na tuhé palivo.
• Vertikálna stúpačka: Spodná časť je spojená s výstupom z kotla a horná časť sa rozdeľuje - jedna vetva ide na prívodné potrubie a druhá k expanznej nádobe.
• Expanzná nádoba: Slúži na zhromažďovanie prebytočnej vody, ktorá vzniká pri ohreve a rozpínaní.
• Prívodné potrubie: Pre efektívnu funkciu systému musí mať potrubie sklon 1-3 % (1-3 cm na 1 meter potrubia). Priemer potrubia by sa mal postupne zmenšovať so vzdialenosťou od kotla, preto sa používajú rúry rôznych priemerov.
• Vykurovacie zariadenia (radiátory): Odporúčajú sa liatinové radiátory alebo rúry s veľkým priemerom. Moderné bimetalové a hliníkové radiátory s malou prietokovou plochou nie sú vhodné, pretože pri nízkom tlaku v gravitačnom systéme je prechod chladiacej kvapaliny cez ne sťažený, čo znižuje prietok.
• Spätné potrubie: Podobne ako prívodné potrubie, aj toto má sklon umožňujúci voľný tok vody späť do kotla.
• Kohútiky na odtok a prívod vody: Vypúšťací kohútik je umiestnený v najnižšom bode pri kotle, zatiaľ čo prívodné kohútiky sú inštalované podľa potreby.

Vlastnosti a princípy systému

Systém je tiež známy ako gravitácia alebo prirodzená cirkulácia. Princíp spočíva v tom, že ohriata voda má tendenciu stúpať, zatiaľ čo studená, hustejšia voda klesá. Tento proces, známy ako konvekcia, zabezpečuje neustály obeh vody v systéme, pokiaľ je kotol v prevádzke. Výška vertikálneho stĺpca vody nad kotlom priamo ovplyvňuje rýchlosť, akou je voda vytláčaná, a tým aj tlak v systéme.

Vplyv hydraulického odporu

Rýchlosť cirkulujúcej vody v gravitačnom systéme je ovplyvnená hydraulickým odporom, ktorý závisí od:

• Počtu a typu zákrut v potrubí.
• Priemeru potrubia.
• Počtu ventilov, kohútikov a iných armatúr.

Pre minimalizáciu odporu by mali byť všetky armatúry otvorené a ich priemer by mal byť čo najbližšie k priemeru potrubia.

Expanzná nádoba a typy systémov

Vzhľadom na odparovanie vody sa v hornej časti systému inštaluje expanzná nádoba. Tá plní niekoľko funkcií:

• Odstraňuje paru zo systému.
• Kompenzuje stratený objem vody.

Schéma s takouto otvorenou expanznou nádržou sa nazýva otvorený systém. Nevýhodou je rýchle odparovanie vody.

Pre systémy s vyššou gravitáciou sa používa uzavretý typ okruhu, ktorý sa líši tým, že:

• Namiesto otvorenej expanznej nádoby sa používa automatický odvzdušňovací ventil.
• Systém je chránený pred hrdzavením odstránením kyslíka z vody.
• Na vyrovnanie tlaku sa používa expanzná nádoba s uzavretou membránou.

Nevýhody gravitačného vykurovania

Napriek svojim výhodám má gravitačné vykurovanie aj určité nevýhody:

• Estetika: Prívodné potrubia veľkého priemeru vedené pod stropom môžu narúšať vzhľad miestnosti.
• Náročnosť inštalácie: Postupné zmenšovanie priemeru potrubia v závislosti od počtu vykurovacích telies a inštalácia oceľových rúr si vyžaduje precízne prevedenie.
• Nízka účinnosť pri zlom návrhu: Hoci uzavreté systémy sú často považované za úspornejšie, dobre navrhnuté systémy s prirodzenou cirkuláciou môžu fungovať rovnako efektívne.
• Obmedzená vykurovacia plocha: Systém je optimálny pre plochy do 200 m².
• Obmedzený počet poschodí: Nie je vhodný pre budovy vyššie ako dve poschodia.
• Počet okruhov: Gravitačné zásobovanie teplom má obmedzený počet okruhov (maximálne 2), zatiaľ čo moderné domy často vyžadujú viac okruhov.

Výpočet parametrov vykurovacieho systému

Pri absencii dodatočných mechanizmov na udržiavanie vysokého tlaku v gravitačných systémoch jednopodlažných budov, akékoľvek porušenie pri inštalácii potrubia môže viesť k problémom s dodávkou tepla. Medzi bežné chyby patrí:

• Zanedbanie dodržiavania uhlov sklonu.
• Nesprávny výber potrubí.
• Nadmerný počet zákrut v systéme.

Úroveň sklonu potrubia je regulovaná normami (napr. SNiP), pričom sa odporúča 1 cm na bežný meter potrubia na zabezpečenie normálneho pohybu chladiacej kvapaliny. Nedodržanie tejto normy môže viesť k prevzdušneniu systému a zníženiu jeho účinnosti.

Výpočet tlaku a vykurovacieho výkonu

Podľa ustanovení SNiP sa na každý kilowatt tepelného výkonu počíta s vykurovacou plochou 10 m². V regiónoch s extrémne chladným alebo teplým podnebím sa používajú korekčné faktory (0,7-0,9 pre teplé, 1,5-2 pre chladné).

Alternatívnym výpočtom, ktorý zohľadňuje objem miestnosti, je výpočet tepelného výkonu 40 W na každý meter kubický.

Priemer potrubí v gravitačných systémoch sa počíta na základe:

• Potreby tepelnej energie (s 20% rezervou).
• Voľby vhodného materiálu rúr (napr. minimálny priemer oceľovej rúrky 0,5 cm).
• Údajov SNiP o pomere výkonu a vnútorného priemeru potrubia.

Použitie príliš veľkého priemeru potrubia môže zvýšiť náklady a znížiť prestup tepla. Pri systémoch s vlastnou cirkuláciou sa odporúča zmenšovať priemer potrubia po každej vetve.

Rozdiely v prevádzke kotla na tuhé palivo

Pre optimálnu prevádzku kotla na tuhé palivo je nevyhnutné udržiavať teplotu vodného plášťa minimálne na 55 °C. Pri nižších teplotách dochádza k usadzovaniu dechtu a sadzí, čo znižuje účinnosť a vyžaduje časté čistenie.

V uzavretom systéme sa na tento účel používa trojcestný ventil, ktorý v malom okruhu cirkuluje chladiacu kvapalinu, obchádzajúc vykurovacie telesá, kým sa kotol nezahreje. Po dosiahnutí požadovanej teploty sa ventil otvorí a voda sa začne distribuovať do veľkého okruhu.

Pre gravitačný vykurovací systém nie je trojcestný ventil potrebný, pretože cirkulácia je zabezpečená prirodzeným ohrevom vody. Kotlová pec tak zostáva čistá, čo zjednodušuje a zlacňuje systém.

Význam tlakovej slučky v gravitačnom systéme

Tlaková slučka je kľúčová pre prirodzenú cirkuláciu. Horúca voda, ktorá je ľahšia, stúpa pozdĺž stúpačky. Čím vyššie stúpa a čím je potrubie priamočiarejšie a dostatočne široké, tým viac vody sa môže zrýchliť a vytvoriť tlak. Táto horúca voda potom tlačí studenú vodu zo spätného potrubia do kotla, kde sa opäť ohrieva. Tento proces zabezpečuje nepretržitú cirkuláciu.

Rýchlosť vody v dobre fungujúcom systéme môže dosiahnuť až 1 m/s. Rozdiel v teplote medzi prívodnou a vratnou vodou by mal byť minimálny.

Použitie rôznych typov potrubí

Pre inštaláciu gravitačného systému je možné použiť rôzne materiály potrubí, vrátane oceľových, polypropylénových, medených a nerezových. Pri použití polymérových rúrok je dôležité skontrolovať ich maximálnu povolenú prevádzkovú teplotu.

Systém môže byť plnený zhora alebo zdola. Vždy však platí podmienka, že horná časť kotla musí byť umiestnená nižšie ako spodná časť radiátorov, čo znamená, že kotol by mal byť v suteréne alebo zapustený. Je možné vytvoriť aj zmiešané vedenie, kde je napríklad prvé poschodie plnené zhora a ďalšie poschodia zdola.

Bezpečnosť vykurovacích systémov

Tlak v uzavretom systéme je vyšší ako v gravitačnom. V uzavretom systéme sa expanzia vykurovacieho média kompenzuje v membránovej expanznej nádobe, ktorá je utesnená a nastaviteľná. Pri prekročení maximálneho prípustného tlaku prebytočná chladiaca kvapalina prekonáva odpor membrány a preteká do nádrže.

Gravitačné vykurovanie sa nazýva otvorené kvôli netesnej expanznej nádobe. Je možné nainštalovať membránovú nádrž a vytvoriť uzavretý gravitačný systém, ale jeho účinnosť by bola nižšia kvôli zvýšenému hydraulickému odporu.

Objem expanznej nádrže sa vypočíta vynásobením objemu vody koeficientom rozťažnosti (závisí od teploty) a pridaním 30%. Koeficient sa volí podľa maximálnej dosiahnutej teploty vody.

Odstránenie vzduchových zátok

Pre správnu funkciu vykurovacieho systému je nevyhnutné, aby bol úplne naplnený chladiacou kvapalinou bez prítomnosti vzduchu. Vzduchové zátky môžu brániť priechodu vody a spôsobovať veľké rozdiely v teplotách medzi kotlom a radiátormi. Na odstránenie vzduchu sa používajú vzduchové ventily a Mayevského kohútiky, ktoré sa inštalujú v hornej časti radiátorov a systému.

Ak sú však prívodné a vratné potrubia v gravitačnom systéme správne naklonené, nie sú potrebné žiadne ventily. Vzduch voľne stúpa k hornej časti systému, kde sa nachádza otvorená expanzná nádrž, čo predstavuje ďalšiu výhodu otvoreného systému znižujúcu počet nepotrebných komponentov.

Možnosť montáže systému z polypropylénových rúrok je častou otázkou pri svojpomocnej výrobe vykurovania. Plastové rúry sa ľahšie inštalujú...
