Koncentrický komín pre kondenzačný kotol: Detaily a požiadavky

Zatriedenie komínov sa riadi materiálom komínovej vložky. Pre klasické spotrebiče, akými sú napríklad krby, kachle a kotly na tuhé palivá, alebo staré plynové kotly bolo vždy potrebné, aby vložka bola odolná predovšetkým vysokým teplotám spalín. Pri moderných kondenzačných plynových kotloch to však neplatí. Moderný kondenzačný kotol vypúšťa spaliny o mnoho chladnejšie, čo prináša špecifické požiadavky na komínový systém.

Princíp kondenzácie a jeho význam

Hlavnou výhodou kondenzačného kotla je využitie tepla, ktoré by inak unikalo komínom. Vo vykurovacích kotloch spaľujeme uhľovodíkové palivá, najmä zemný plyn. Klasické kotly neochladia spaliny na teplotu pod rosným bodom, vodná para s vysokou energiou tak uniká bez využitia komínom. V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Ide o opačný proces ako pri premene vody na paru varením, skupenské teplo premeny je však rovnaké.

Kondenzáciu, a teda účinnosť kotla môžeme ešte zlepšiť niektorými opatreniami. Ak zabezpečíme v spolupráci s vykurovacím systémom čo najnižšiu teplotu kotla, zariadenie „vyžmýka“ zo spalín maximum vody. Na úspornú prevádzku sú ideálne nízkoteplotné systémy - podlahové či stenové vykurovanie, ktoré výrazne znižujú teplotu kondenzačného kotla. K úspornej prevádzke prispeje tiež ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom vody. Voda sa v tomto prípade nezohrieva nepriamo v klasickom ohrievači s vinutým rúrkovým registrom pri vysokej teplote a prevádzke kotla bez kondenzácie, ale v doskovom výmenníku tepla umiestnenom v samotnom kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka a dosiahne tak veľmi dobré vychladenie spiatočky kotla a kondenzáciu, a to počas ohrevu celého objemu nádrže.

Špecifiká komínov pre kondenzačné kotly

Kondenzačný kotol sa od klasického zvonka ničím neodlišuje, ale pri pohľade pod povrch nájdeme veľa rozdielov. Teplota spalín je nízka, bežne do 50 °C a vyvoláva tak len slabý ťah komína. Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nemôžeme použiť klasický vyvložkovaný komín. Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie.

Materiály a konštrukcia komínových vložiek

Základným požiadavkou na komín pre kondenzačný kotol je odolnosť voči kondenzátu. Preto sa používajú špeciálne materiály. Kovový komín pre kondenzačný plynový kotol používa nerezový materiál triedy EN 1:4404 s hrúbkou steny 0,6 - 0,8 - 1,0 mm. Vysoko kvalitné vložky s hrúbkou 0,8 a 1,0 mm triedy EN 1:4828 sú určené pre komíny, kde sa spaľuje prioritne tuhé palivo (drevo), čo nie je primárny prípad kondenzačných plynových kotlov.

Pre kondenzačné kotly je vždy nutné použiť plastový dymovod, ktorý je odolný voči kondenzátu. Tento dymovod je možné vložiť aj do starého komína. Ak sa zvolí keramický komín, musí byť tiež odolný proti kondenzátu.

Koncentrické a vzduchovo-spalinové systémy

Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývaným „turbo“. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol, preto musí byť horák vždy nad komorou a tým aj spaliny prúdia nelogicky a proti termickému účinku nadol. Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie.

Existujú rôzne typy vzduchovo-spalinových komínových systémov:

• Kovový vzduchovo-spalinový komínový systém pre jeden spotrebič: Určený pre prívod spaľovacieho vzduchu a odvod spalín od jedného plynového spotrebiča jednou koncentrickou rúrou. Ochladzovanie vnútorného plášťa komínového systému vzduchom vyhovuje pre pripojenie plynového kotla na komín vedený v interiéri (bez významného ochladzovania komína v exteriéri).
• Kovový vzduchovo-spalinový komínový systém pre exteriérové umiestnenie: Rovnako pre prívod vzduchu a odvod spalín jednou koncentrickou rúrou, ale komín je umiestnený v exteriéri. Je zvyčajne z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou a skladá sa z jednotlivých komponentov. Nasávanie vzduchu sa vykonáva nasávacím komponentom. Samozrejmosťou je dokonalá tesnosť v pretlaku.
• Kovový vzduchovo-spalinový komínový systém pre viac spotrebičov: Ideálne riešenie pre pripojenie kondenzačných spotrebičov v bytových domoch, prípadne využiteľný pri dostavbe komínového telesa do už existujúcich bytových domov.

Koncentrický dvojvrstvový komínový systém z nehrdzavejúcej ocele je odolný proti vlhkosti a je vhodný pre podtlakovú aj pretlakovú prevádzku. Komín na odvod spalín aj prívod vzduchu má koncentrický prierez alebo kanály umiestnené vedľa seba.

Inštalácia a pripojenie komínového systému

Odvod kondenzátu

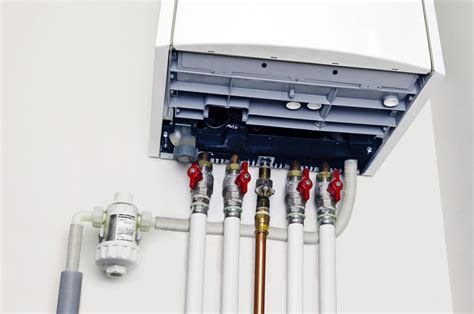

Kondenzačný kotol má vždy odvod kondenzátu cez sifón, brániaci úniku spalín do okolia. Spálením 1 m³ zemného plynu vznikne teoreticky až 1,6 litra kondenzátu, ktorý sa musí odviesť do kanalizácie. V praxi sa stretávame aj s nesprávnym odvodom kondenzátu, napríklad pri jednoduchom pripojení hadice na kondenzát z kotla do odpadu. Pri upchatí alebo zamrznutí odpadu potom kondenzát stúpa do kotla a spôsobí jeho poruchu. Ak nie je v kotolni odpad do kanalizácie, ručné vynášanie kondenzátu nie je praktické riešenie kvôli značným množstvám vody. Pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom.

Prívod spaľovacieho vzduchu

Optimálne vyriešenie prívodu vzduchu na spaľovanie je kľúčové. Koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie neznižuje teplotu miestnosti, keďže tá nie je ochladzovaná čerstvým vzduchom na spaľovanie. Jednoduchý komín s jedným prieduchom neumožňuje prívod spaľovacieho vzduchu, kotol je vtedy závislý od vzduchu v miestnosti a ochladzuje miestnosť studeným vzduchom privádzaným zvonka. Ďalšou možnosťou, ako neochladzovať miestnosť vonkajším vzduchom, je pripojiť na kotol samostatné potrubie na nasávanie vzduchu.

Riešenia pre existujúce komíny a potrubia

Pod pojmom vyvložkovanie komína sa rozumie zavedenie vložky do tela komína. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína, ktorej zväčša predchádza frézovanie, potrebné pre vytvorenie dostatočného otvoru na samotnú montáž systému. Vložkovanie komínov je dobré zveriť profesionálnym pracovníkom so skúsenosťami. Pri rekonštrukcii stavby sa dá využiť jestvujúci komín aj na prívod spaľovacieho vzduchu, ak nie je vnútri znečistený splodinami nedokonalého spaľovania z minulosti. V opačnom prípade sa dá aj do takejto šachty inštalovať koncentrické potrubie alebo nasávať vzduch z priestoru kotolne vybavenej neuzatvárateľným prívodom. Ústie komína treba uzavrieť krytom na odvod spalín a nasávanie vzduchu do šachty.

Niekedy môže byť prekvapujúcim zistením, že komínová šachta je zalomená. Ak máte podozrenie, že to tak je, je potrebné si skutočnosť preveriť, až potom nakupovať materiál. Pri takejto inštalácii sa musí použiť flexibilná rúra, ale zásadne sa neodporúča používať rôzne náhradné hadice.

Prechod cez strechu a stenu

Prechod šikmou strechou je jednoduchý a nenákladný, bez stavebných konštrukcií. Prvky na prechod strechou, nie však samotný spalinovod, majú v ponuke aj dodávatelia strešných krytín. Pri prechode plochou strechou je potrebné počítať s otvorom na spalinovod už pri stavbe strechy a dbať na dokonalé utesnenie hrdla na zasunutie spalinovej rúry, aby sa predišlo zatekaniu.

Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať. Možno ho ponechať len pri výmene kotla v starých inštaláciách, ale nie je veľmi vhodný. Pri odvode spalín po fasáde nepoužívajte jednoduché plastové potrubia, ktoré nie sú odolné proti poveternostným vplyvom, UV žiareniu alebo vetru. Komín sa môže po čase rozpadnúť a kondenzát v ňom pre chýbajúcu tepelnú izoláciu môže zamŕzať.

Legislatívne požiadavky a výmena kotla

Výmena kotla si vyžaduje dodržať nové technické podmienky a požiadavky na protipožiarnu bezpečnosť pri výstavbe a používaní komína a dymovodu. Základným predpisom je vyhláška č. 401/2007 Z.z. o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii. Stavebník si pred výmenou kotla musí preveriť typ spotrebiča, ktorý chce vymeniť. V prevažnej miere ide o výmenu spotrebiča v zhotovení B, ktorý odoberá vzduch na spaľovanie z priestoru, v ktorom sa nachádza, a spaliny sú odvádzané do vonkajšieho ovzdušia spalinovou cestou (napr. komínom) podľa TPP 704 01.

Prehodnotenie výmeny kotla je potrebné vykonať ešte pred výmenou spotrebiča na plynné palivo za spotrebič s iným výkonom, prípadne pred zmenou druhu paliva (hybridné kotly). Pri výmene kotla môže dôjsť k návrhu nového komína a dymovodu, prípadne k rekonštrukcii jestvujúceho komína a dymovodu, alebo k stavebnej úprave na komíne a dymovode, čo môže viesť k zhoršeniu vplyvu stavby na okolie alebo na životné prostredie.

Právne aspekty výmeny kotla

1. Stavebný zákon č. 25/2025 Z.z. § 18 odst. 4 definuje výmenu kotla ako údržbu stavby s:

   • povinnosťou ohlásenia stavebnému úradu v prípade, kedy by výmena kotla mohla ovplyvniť stabilitu stavby, protipožiarnu bezpečnosť stavby, jej vzhľad vo verejnom priestore alebo životné prostredie, prípadne ak stavba je kultúrnou pamiatkou,
   • bez ohlásenia a bez rozhodnutia o stavebnom zámere, ak ide o opravu a výmenu technických systémov budov a ich súčastí, t.z., že údržba stavby si vyžaduje stavebné práce potrebné na udržanie funkčného stavebno-technického stavu a prevádzky stavby počas jej životnosti bez zásahu do nosnej konštrukcie a bez zmeny spôsobu užívania alebo vonkajšieho vzhľadu, najmä bežná údržba, úprava, oprava a výmena vnútorného vybavenia.

2. Vyhláška č. 532/2002 Z. z., ustanovuje podrobnosti o všeobecných technických požiadavkách na výstavbu a uvádza, že každý pripojený spotrebič musí vyhovovať:

   • danému druhu plynu a prevádzkovému pretlaku,
   • môže byť podľa svojho prevedenia umiestnený len v priestore, ktorý svojím objemom, účelom, prípadne množstvom privádzaného vzduchu zodpovedá menovitému tepelnému výkonu a funkcii spotrebiča.

Podľa TPP 704 01:2009 „Odberné plynové zariadenia na zemný plyn v budovách“ je pripojenie spotrebiča na domový rozvod plynu možné iba vtedy, ak jeho pripojenie zodpovedá požiadavkám príslušných predpisov a svojím vyhotovením a určením vyhovuje danému druhu plynu a jeho prevádzkovému tlaku. Pre tento typ spotrebiča sú stanovené špecifiká na priestor a jeho umiestnenie. Poloha spotrebiča, jeho veľkosť, stavebné vlastnosti materiálov v mieste inštalácie a spôsob používania nesmie ohrozovať zdravie, život osôb, zvierat a majetok. Pri zmene priestoru (napr. stavebná úprava, výmena okien a dverí, spôsob a rozsah vetrania, prívod vzduchu pre spaľovanie a odvod spalín), v ktorom je spotrebič umiestnený, je nevyhnutné vykonať opätovné posúdenie všetkých požiadaviek pre bezpečné a spoľahlivé používanie daného spotrebiča. Odporúča sa poradiť sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla a usmerní vás, aby pri výmene kotla boli dodržané všetky požiadavky.

Regulácia systému a optimalizácia vykurovania

Pri inštalácii kondenzačného kotla hrá veľmi dôležitú úlohu regulácia systému, ktorá zabezpečí komfort bývania aj úsporu paliva. Neodporúča sa zachraňovať staré regulátory, stratili by sa tak výhody moderných kotlov. Jednoduchý izbový termostat je absolútne nevhodný, kondenzačný kotol nie je žehlička regulovaná systémom „vypni - zapni“. Moderné kotly modulujú tepelný výkon podľa potreby - znižovaním výkonu narastá účinnosť kotla a úspora paliva. Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. ekvitermická regulácia, preto potrebuje vonkajší snímač.

Pre zlepšenie účinnosti kotla sa odporúča vyhnúť sa klasickým radiátorom, ktoré potrebujú vyššiu teplotu, a teda aj viac paliva. Ak ich už zvolíme, je efektívnejšie predimenzovať ich výhrevnú plochu, aby im stačila nižšia teplota vykurovacej vody.
