V oblasti vykurovacích systémov zohrávajú komínové systémy kľúčovú úlohu pri bezpečnom a efektívnom odvádzaní spalín. Článok sa zameriava na komínové systémy určené pre turbo kotly, ktoré sú charakteristické núteným odťahom spalín a prevádzkou s maximálnou teplotou spalín v hrdle kotla do 200 °C. Tieto systémy môžu pracovať v podtlakovej alebo pretlakovej prevádzke a sú navrhnuté tak, aby boli odolné voči pôsobeniu prípadného kondenzátu.
Materiály a konštrukcia
Hlavným materiálom používaným pre odvod spalín v turbo kotloch je hliník. Tento materiál je zvolený pre svoju odolnosť a schopnosť zvládať prevádzkové podmienky. Systémy odťahu spalín sú dostupné v dvoch základných konfiguráciách:

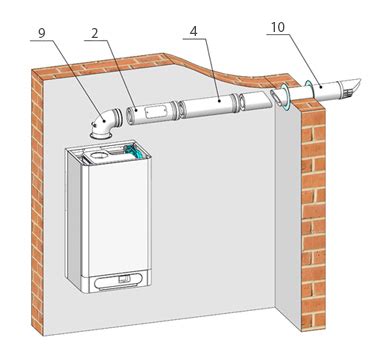

- Súosé prevedenie: Tieto systémy sú dostupné v dvoch štandardných priemeroch - ø 60/100 mm a ø 80/125 mm. Pri súosom prevedení sú spaliny vedené vnútornou hliníkovou rúrkou (ø 60 mm alebo ø 80 mm), zatiaľ čo vzduch pre spaľovanie je nasávaný vonkajšou plechovou lakovanou rúrkou (ø 100 mm alebo ø 125 mm).
- Prevedenie s oddeleným saním vzduchu: V tomto prípade sa spaliny odvádzajú hliníkovou rúrkou ø 80 mm a sanie vzduchu pre spaľovanie je riešené samostatne.
Okrem hliníkových systémov sú v ponuke aj iné materiály a konfigurácie pre rôzne typy kotlov:
- Plastové systémy pre kondenzačné kotly: Tieto systémy, často v prevedení ø 60/100 mm alebo ø 80/125 mm, sú vyrobené z polypropylénu (PP) a sú odolné voči kyslému kondenzátu.
- Systémy z nehrdzavejúcej ocele: Ponúkajú sa rôzne varianty, vrátane trojvrstvových systémov (napr. CERASTEEL, Almeva HDW25, Almeva Triple DW25) vhodných pre široké spektrum palív a prevádzkových režimov (vákuum aj pretlak), ako aj jednovrstvové systémy (Almeva HEW). Tieto systémy sú vhodné pre vysokotlakové prevádzky a sú odolné voči vlhkosti.
- Plastové systémy odvodu dymu (LAS, CAS): Tieto systémy pozostávajú z pevných rúrok a tvaroviek z PPH, PPH/nerezovej ocele alebo s bielym plášťom z nehrdzavejúcej ocele. Sú určené pre vnútorné aj vonkajšie použitie a dostupné sú v rôznych priemeroch a konfiguráciách (jednovrstvové, koncentrické).
- Flexibilné a jednovrstvové plastové systémy (FLEX, STARR): Tieto systémy využívajú flexibilné hadice alebo pevné rúrky PPH a sú navrhnuté pre jednoduchú inštaláciu, najmä do existujúcich komínových prieduchov.
Špecifikácie a použitie
Odkúrenie turbo kotlov
Odkúrenie pre turbo kotly je špecificky navrhnuté pre plynové kotly s maximálnou teplotou spalín do 200 °C a prevádzkou v podtlaku či pretlaku. Materiálom je hliník, ktorý je odolný voči kondenzátu. Systémy sú dostupné v súosom prevedení ø60/100 mm a ø80/125 mm, pričom spaliny sú vedené vnútornou hliníkovou rúrkou a spaľovací vzduch je nasávaný vonkajšou rúrkou. V ponuke je aj jednoduché odkúrenie ø60 mm (ø100 mm). Tieto systémy sú certifikované podľa STN - EN 1856-1:2003.
Odkúrenie kondenzačných kotlov
Pre plynové alebo olejové nízkoteplotné a kondenzačné kotly s maximálnou teplotou spalín do 120 °C sa používajú systémy z polypropylénu. Tento materiál je odolný voči kyslému kondenzátu a umožňuje dobré tvarovanie dielov. Systémy sú dostupné v súosom prevedení ø60/100 mm a ø80/125 mm. Pre vonkajšie použitie existujú aj súosé systémy s polypropylénovou vnútornou rúrkou a nerezovou vonkajšou rúrkou.
Špeciálne komínové systémy
Existujú aj špecializované komínové systémy pre rôzne aplikácie:
- Trojvrstvové systémy z nehrdzavejúcej ocele: Sú vhodné pre všetky typy palív a spotrebičov pracujúcich vo vákuu aj v pretlaku.
- Vysokotlakové systémy z nehrdzavejúcej ocele (Almeva HDW25, Almeva HEW): Určené pre kogeneračné jednotky, spaľovacie motory a generátory, odolné voči vlhkosti a umožňujúce suchú aj mokrú prevádzku.
- Koncentrické systémy (ALMEVA Double DK): Z ocele odolnej voči kyselinám a vlhkosti, určené pre kotly s uzavretou spaľovacou komorou a teplotou spalín do 200 °C. Tieto systémy umožňujú predohrev spaľovacieho vzduchu, čím zvyšujú účinnosť kotla.
- Systémy s keramickými vložkami (D3P1, D4P1): Používajú sa pre odvod spalín plynových spotrebičov a sú často kombinované s univerzálnymi komínovými tvárnicami.
Praktické aspekty inštalácie a výberu
Pri výbere a inštalácii komínového systému je potrebné zohľadniť niekoľko faktorov. Napríklad, pri kondenzačných kotloch je vždy nutné použiť plastový dymovod, ktorý je možné vložiť aj do starého komína. Pre turbo kotly s maximálnou dĺžkou odvodu do 4,5 metra je možné použiť systém 60/100. V prípade potreby odvodu kondenzátu je dôležité zabezpečiť príslušné komponenty pre zachovanie záruky.
Pri starších budovách môže byť riešenie odvodu spalín vodorovne cez stenu možné, avšak je potrebné dodržiavať príslušné normy a predpisy. V prípadoch, keď starý tehlový komín vyzerá byť krivý, je možné použiť hliníkovú vložku s menším priemerom, ak to dovoľuje dĺžka a stav komína.
How to install double wall PP/Brown aluminum condensing flue system
Pri výbere správnych komponentov je dôležité poznať špecifikácie kotla a existujúcej komínovej infraštruktúry. V prípade nejasností je odporúčané konzultovať výber s odborníkmi, ktorí dokážu navrhnúť optimálne riešenie z širokej ponuky komponentov od rôznych výrobcov. Je tiež dôležité poznamenať, že pre kotly s núteným odťahom spalín (turbo kotly) a kondenzačné kotly sa používajú odlišné typy dymovodov a materiálov.
