Požiadavky na komín pre plynový kotol Protherm

Na vytvorenie pohodlných podmienok v miestnosti je potrebné pripraviť sa na vykurovaciu sezónu. V súkromných obydliach sa spravidla inštalujú rôzne kotly, ktoré pri vykurovaní miestnosti využívajú palivo. Inštalácia takýchto zariadení si vyžaduje ďalšie zariadenie zamerané na odstraňovanie spalín - komín. Kým v minulosti sa inštalovala jednoduchá rúra, dnes sa objavujú čoraz viac nové návrhy, ktoré výrazne zlepšujú prevádzku vykurovacieho systému.

Typy komínov pre plynové kotly

Komíny pre plynové kotly sú veľmi rozmanité a ich výber závisí od typu kotla (napr. s uzavretou alebo otvorenou spaľovacou komorou, kondenzačný alebo nekondenzačný). Nižšie sú uvedené najbežnejšie metódy konštrukcie dymovodov:

• Koaxiálne komíny
• Keramické komíny
• Kovové komíny (nerezové)
• Tehlové kanály (často s vložkovaním)

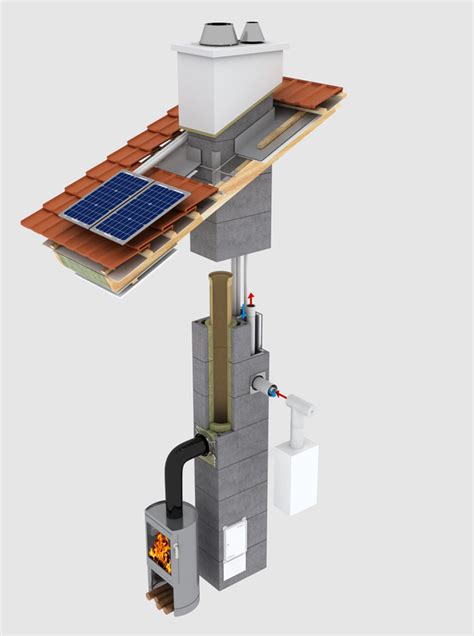

Koaxiálne komíny: Moderné riešenie pre kotly s uzavretou spaľovacou komorou

Koaxiálne komíny predstavujú najmodernejší spôsob inštalácie komínového potrubia, najmä pre nástenné plynové kotly s uzavretou spaľovacou komorou. Ich hlavným princípom je schéma „rúrka v rúrke“.

Konštrukcia koaxiálneho komína pozostáva z niekoľkých rúrok rôznych priemerov, ktoré sú vložené do seba. Uprostred tohto zariadenia sú špeciálne mosty, ktoré neumožňujú vzájomný kontakt prvkov. Každý z obrysov takého kanála má svoju vlastnú úlohu:

• Jeden z nich je zodpovedný za odvod spalín zo spaľovacej komory kotlovej jednotky.
• Cez druhú sa uskutoční prívod čerstvého vzduchu, ktorý je dôležitý pre úplné spaľovanie paliva.

Takéto systémy neodsávajú vzduch z miestnosti, čím sa zvyšuje bezpečnosť a komfort. Prívod vzduchu na spaľovanie v kotle sa uskutočňuje priamo z exteriéru, obchádzajúc miestnosť. Okrem toho sa prichádzajúci vzduch cez vonkajšiu rúru súčasne zahrieva cez vnútorné potrubie, čím významne zvyšuje účinnosť celého systému. Dizajn plynového ohrievača vody alebo kotla s koaxiálnym komínom tiež eliminuje potrebu ďalších ventilačných systémov.

Výhody koaxiálnych komínov

Medzi hlavné výhody koaxiálneho dizajnu patria:

• Vysoká účinnosť: Predohrev prichádzajúceho vzduchu zlepšuje proces spaľovania.
• Malá veľkosť: Namiesto dvoch samostatných rúr je potrebný len jeden kompaktný produkt.
• Nezávislosť od interiérového vzduchu: Nie je potrebný žiadny ďalší ventilačný systém pre prívod spaľovacieho vzduchu z miestnosti.
• Ohľaduplnosť k životnému prostrediu: Znížené emisie vďaka efektívnejšiemu spaľovaniu.
• Bezpečnosť a komfort: V kotolni je pobyt pre zdravie ľudí absolútne neškodný, pretože systém odoberá kyslík zvonka, nie z miestnosti.
• Ekonomická spotreba paliva: Optimálne podmienky spaľovania prispievajú k úspore.
• Ochrana proti prehriatiu: Vďaka neustálemu prúdeniu studeného vzduchu sa steny komína nemôžu prehriať.

Nevýhody a riešenia

Jedinou nevýhodou koaxiálneho komína je riziko zamrznutia vnútornej rúry pri veľmi nízkych teplotách (-15 °C a menej), najmä v drsnejších klimatických podmienkach. Spaliny vydávajú svoje teplo vnútornému kanálu pozdĺž cesty a na výstupe už majú pomerne nízku teplotu, čo vedie k tvorbe kondenzátu. Silné zmrazenie môže viesť k poškodeniu komína a horáka. Mnohí odborníci sa však zhodujú na tom, že zamrznutie potrubí je výsledkom nesprávnej konštrukcie systému, a nie inherentnou chybou samotnej technológie. Pre minimalizáciu rizika je dôležité dodržiavať normy výrobcu a inštalačné pravidlá.

Koaxiálne komíny pre kondenzačné spotrebiče

Pre moderné kondenzačné plynové kotly sú k dispozícii špeciálne vzduchovo-spalinové komínové systémy. Tieto systémy využívajú jednu koncentrickú rúru na prívod spaľovacieho vzduchu a odvod spalín. Ochladzovanie vnútorného plášťa komínového systému vzduchom je vhodné pre pripojenie plynového kotla na komín vedený v interiéri. Pre exteriérové umiestnenie sa obvykle používa nerezová oceľ s priebežnou tepelnou izoláciou. Koncentrický dvojvrstvový komínový systém z nehrdzavejúcej ocele je odolný proti vlhkosti a je určený pre podtlakovú aj pretlakovú prevádzku. Často sa používajú pre pripojenie kondenzačných spotrebičov v bytových domoch.

Výrobcovia koaxiálnych komínov

Mnohé renomované spoločnosti sa zaoberajú výrobou koaxiálnych komínov, často špecificky prispôsobených pre ich kotly:

• Protherm: Vyrába oba typy koaxiálnych dymovodov vo veľkostiach 6/10 cm a 8/12,5 cm.
• Baxi: Komíny z kvalitnej nehrdzavejúcej ocele pre plynové kotly.
• Immergas: Horizontálne koaxiálne dymovody pre plynové aj kvapalné palivo.
• Buderus: Horizontálne komínové systémy z pozinkovanej a nehrdzavejúcej ocele.
• Hermann: Koaxiálne komíny s priemerom vnútornej rúry 6 cm a vonkajšej 10 cm, dostupné pre horizontálnu aj vertikálnu inštaláciu.
• Vaillant: Komíny s konštrukčnými vlastnosťami umožňujúcimi použitie s kotlami iných spoločností.
• Navien: Komíny pre podlahové alebo nástenné kotly s výkonom do 75 kW.
• Viessmann: Populárne koaxiálne komíny v niekoľkých verziách s priemermi 6/10 cm, 8/12,5 cm, 10/15 cm, vertikálne aj horizontálne.
• Daewoo: Dizajny navrhnuté pre inštaláciu z ktorejkoľvek strany kotla.
• Ariston: Horizontálne a zvislé komíny z smaltovanej ocele.
• STOUT: Univerzálna možnosť pre najobľúbenejšie plynové kotly, s komponentami ideálne zladenými a prispôsobenými na použitie v našej krajine, s dvojročnou zárukou.

Iné typy komínov vhodných pre plynové kotly

Pre plynové kotly s otvorenou spaľovacou komorou alebo pre typy s odťahom "do komína" (ako napríklad niektoré nekondenzačné kotly Protherm Gepard) je potrebná inštalácia vhodne vložkovaného alebo samostatného komínového systému.

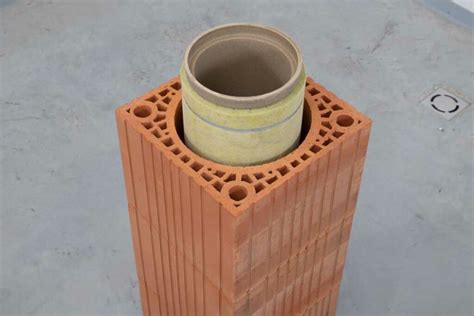

Keramické komíny

Keramické komínové systémy sú bežné v súkromných domoch. Ich hlavnou výhodou sú relatívne nízke náklady a jednoduchá inštalácia, ktorá nevyžaduje zložité konštrukčné riešenia. Tieto systémy sa často predávajú ako hotové kanály zabalené v špeciálnej "fólii".

Keďže samotný materiál je z hľadiska tepelnej vodivosti pomerne slabý, spoľahlivý odvod spalín zaisťuje významná tepelná izolácia pomocou minerálnej vlny. Na izoláciu je vztýčené telo z expandovanej hliny, ktoré chráni nielen izoláciu, ale aj samotnú keramickú rúrku pred poškodením a pôsobením studeného vzduchu. Maximálna teplota pre tieto kanály by nemala presiahnuť 400 stupňov. Prvý segment, ktorý bude vychádzať zo samotného kotla, musí byť preto použitý iba z kovu, aby odolal vyšším teplotám na začiatku dymovodu.

Kovové komíny (nerezové)

Kanály z nehrdzavejúcej ocele sú vďaka svojim vlastnostiam veľmi rozšírené. Medzi ich pozitívne stránky patrí:

• Jednoduchosť dizajnu
• Schopnosť vyrábať rôzne formáty
• Odolnosť proti opotrebovaniu
• Odolnosť voči agresívnemu prostrediu
• Ľahkosť

Kovový kanál môže okamžite odchádzať z plynového kotla. Okrem bežných kovových rúr je možné zakúpiť hotové sendvičové panely opláštené izoláciou. Ich princíp činnosti je rovnaký, avšak vďaka vrstve izolácie a dvojitej vrstve kovu sa tvorí menej kondenzácie. Tým sa zlepšuje ťah a efektivita odvodu spalín.

Pre kovové komíny pre kondenzačné plynové kotly sa používa nerezový materiál triedy EN 1:4404 s hrúbkou steny 0,6 - 0,8 - 1,0 mm. Pre kotly na tuhé palivá sa používajú odolnejšie vložky triedy EN 1:4828. Zvláštnosťou kovových konštrukcií je povinná inštalácia „dáždnikov“ na ochranu pred nečistotami a zanesením.

Tehlové komíny (s vložkovaním)

Klasický tehlový komín je pomerne zložitá konštrukcia, ktorej stavba si vyžaduje veľa času a úsilia. Pre tehlový komín je potrebný dostatočne silný základ. Ak sa otázka týka výstavby takéhoto kanála v už postavenom dome, tehla nemusí byť vhodná voľba. Vzhľadom na obtiažnosť stavby, ako aj vnútorne hrubé steny, ktoré môžu hromadiť sadze, tehlové konštrukcie bez vhodného vložkovania nie sú ideálne pre moderné plynové kotly. Pre klasické spotrebiče ako krby alebo staré plynové kotly bola potrebná vložka odolná vysokým teplotám. Pre moderné plynové kotly je nevyhnutné vložkovanie komína, aby sa zabezpečila odolnosť voči kondenzátu a optimálny ťah.

Pod pojmom vyvložkovanie komína sa rozumie zavedenie vložky do tela komína. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína, ktorej zväčša predchádza frézovanie, potrebné pre vytvorenie dostatočného otvoru na samotnú montáž systému. Vložkovanie komínov je dobré zveriť profesionálnym pracovníkom so skúsenosťami, ktorí odporučia kvalitné materiály a oboznámia vás s postupom.

Inštalačné požiadavky na komíny pre plynové kotly

Inštalácia komínového systému pre plynový kotol má svoje vlastné pravidlá a normy, ktoré musia byť dodržané. Služby dodávok plynu a ministerstvo pre mimoriadne situácie môžu vykonávať úpravy a doplnky. Neodporúča sa navrhovať koaxiálny komín svojpomocne, pretože v procese je potrebné zohľadniť veľa rôznych nuancií. Akákoľvek chyba môže viesť k nežiaducim a nákladným následkom. Všetky odporúčania pre správny dizajn nájdete aj v príslušných slovenských normách a predpisoch.

Špecifické požiadavky na koaxiálne komíny

Pri inštalácii koaxiálneho komína je dôležité zohľadniť určité požiadavky:

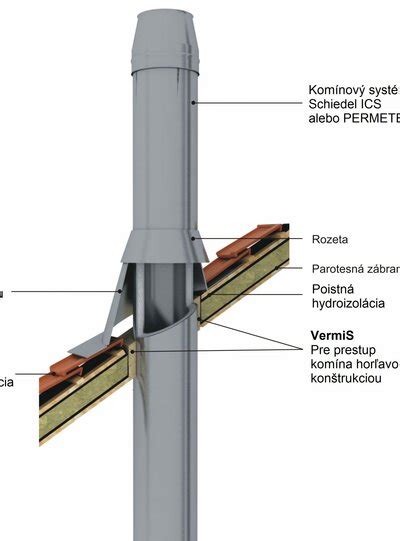

Vertikálne umiestnenie komína (príklad pre drevený dom)

• Výška: Hlava by mala byť umiestnená najmenej dva metre od zeme.
• Otvor pre potrubie: Mal by byť o 1-2 cm väčší ako samotný priemer komína. V drevených stenách a stropoch by mala byť vzdialenosť minimálne 5 cm.
• Minimálne vzdialenosti:
  • Od dverí, okenných otvorov, vetracích plotov: najmenej 50 cm.
  • Od okien umiestnených priamo nad potrubím: viac ako 1 meter.
  • Od susedných domov: minimálne 2 metre.
• Prekážky: Priamo pri východe z budovy by nemali byť stromy, steny, stĺpy a podobne.
• Kombinácie: Nie je dovolené kombinovať komínové systémy pre dva rôzne vykurovacie systémy (napr. prirodzený ťah a nútený ťah).
• Horizontálna dĺžka: Ak je kanál vedený cez susednú miestnosť, vodorovná dĺžka koaxiálneho komína by nemala byť väčšia ako 3 metre (pri prirodzenom ťahu) alebo 5 metrov (pri nútenom ťahu).

Horizontálne rozmiestnenie potrubí

Koaxiálny komín pre nástenný plynový kotol možno inštalovať aj v horizontálnej polohe s nasledujúcimi konštrukčnými prvkami:

• Dĺžka vodorovného úseku: Maximálne 3 metre.
• Počet kolien: Nemal by presiahnuť dva.
• Vzdialenosť od okna: Minimálne 600 mm.
• Vzdialenosť od odbočky k výstupnému kanálu: Maximálne 1 meter.
• Spoje: Nepoužívajte škáru a tmel, ale iba špeciálne gumové tesnenia.
• Adaptéry: Zakázané je používať domáce adaptéry na pripojenie ku kotlu. Prvky koaxiálneho komína musia zodpovedať normám výrobcov.

Ďalšie inštalačné požiadavky

• Vzdialenosť k susednej budove: Počíta sa s prihliadnutím na technické vlastnosti konštrukcie a komína. Bez deflektora by vzdialenosť mala byť približne 8 m. S deflektorom by medzera medzi okennými konštrukciami a potrubím mala byť najmenej 5 m. Ak je stena absolútne plochá (bez dverí a okien), vzdialenosť možno znížiť na 2 m.
• Maximálna dĺžka: Maximálna prípustná dĺžka koaxiálneho potrubia by nemala presiahnuť 5 m. Vo viacpodlažných budovách je možné na predĺženie potrubia použiť spoločné komíny.
• Sklon potrubia: Je nevyhnutné vytvoriť sklon v potrubí (približne 3 stupne) pre bezpečný odvod kondenzátu mimo konštrukciu.
• Spojenie prvkov: Všetky prvky by mali byť spojené skôr, ako potrubie vstúpi do steny.
• Vzdialenosť od stropnej konštrukcie: Minimálne 20 cm.
• Vonkajšia časť kanála: Mala by mať dĺžku najmenej 20 cm, optimálne 60 cm.

Fázy inštalácie koaxiálneho komína

Inštalácia koaxiálneho komína, na rozdiel od vertikálnych a tradičných zariadení, nie je náročná a nevyžaduje špeciálne zručnosti, ak sa dodržiavajú pokyny. Len tak si môžete byť istí správnou funkciou a vylúčiť prienik dymu do miestnosti:

1. Príprava miesta: Príprava miesta pre budúce umiestnenie kotla. Podlahové kotly by sa mali inštalovať na stupačky a nástenné na povrch vonkajšej steny.
2. Označenie vývodov: Vývody na komíne by mali byť označené na povrchu steny, v blízkosti ktorej bude inštalovaný kotol, vo výške približne 1,5 m. Priemer miesta, kde sa plánuje umiestnenie komína, by mal byť o niečo väčší ako priemer samotného komína.
3. Inštalácia spojovacieho prvku: Inštalácia špeciálneho spojovacieho prvku, cez ktorý sa uskutoční pripojenie.

Protherm Gepard 18/24 MOV (low NOx): Kotol a jeho komínové požiadavky

Protherm Gepard 18/24 MOV (low NOx) je nekondenzačný plynový závesný kotol s odťahom spalín do komína a prietokovým ohrevom vody. Tento typ kotla vyžaduje pripojenie na existujúci, správne dimenzovaný a vložkovaný komín, ktorý je schopný odvádzať spaliny tohto typu spotrebiča.

Kľúčové vlastnosti kotla a ich vplyv na komín

• Druh kotla: Plynový nekondenzačný kotol. To znamená, že spaliny majú vyššiu teplotu ako u kondenzačných kotlov, a komínová vložka musí byť odolná voči týmto vyšším teplotám (na rozdiel od kondenzačných, ktoré vypúšťajú chladnejšie spaliny a môžu používať vložky z PP).
• Odvod spalín: Do komína. Vyžaduje tradičný komínový systém, ktorý zabezpečí prirodzený ťah.
• Priemer rúry odvodu spalín: Ø 135 mm. Komínová vložka musí mať tento priemer alebo byť preň prispôsobená.
• Nízke emisie NOx: Vodou chladený horák kotla Gepard 18/24 MOV zabezpečuje zníženie emisií NOx, takže spĺňa najnovšie požiadavky ErP (Ekodizajn) z 26. septembra 2018. Kotol spadá do triedy 6 NOx a nevypúšťa viac ako 56 mg NOx na kWh. Tieto požiadavky sa týkajú samotného kotla, ale nepriamo ovplyvňujú aj potrebu správne fungujúceho komína pre efektívny odvod spalín.
• Výkon: Maximálny výkon 18 kW do kúrenia a 24 kW pri príprave teplej vody. Komín musí byť dimenzovaný pre tento výkon.

Protherm Gepard 18/24 MOV je navrhnutý pre rýchlu a energeticky účinnú výmenu starých nekondenzačných kotlov, pričom osvedčené vlastnosti kotlov Gepard zostávajú zachované, navyše s využitím novej LowNOx technológie.

Právne a technické aspekty výmeny plynového kotla a komína

Výmena plynového kotla nie je len technická, ale aj legislatívna záležitosť, ktorá si vyžaduje dodržanie špecifických predpisov.

Legislatívne požiadavky

• Stavebný zákon č. 25/2025 Z.z. (§ 18 ods. 4): Definuje výmenu kotla ako údržbu stavby.
  • S povinnosťou ohlásenia stavebnému úradu: Ak by výmena kotla mohla ovplyvniť stabilitu stavby, protipožiarnu bezpečnosť stavby, jej vzhľad vo verejnom priestore alebo životné prostredie, prípadne ak je stavba kultúrnou pamiatkou.
  • Bez ohlásenia: Ak ide o opravu a výmenu technických systémov budov a ich súčastí, ktorá si vyžaduje stavebné práce na udržanie funkčného stavu bez zásahu do nosnej konštrukcie, zmeny spôsobu užívania alebo vonkajšieho vzhľadu.
• Vyhláška č. 532/2002 Z. z.: Ustanovuje podrobnosti o všeobecných technických požiadavkách na výstavbu. Každý pripojený spotrebič musí vyhovovať danému druhu plynu a prevádzkovému pretlaku. Môže byť umiestnený len v priestore, ktorý svojím objemom, účelom a množstvom privádzaného vzduchu zodpovedá menovitému tepelnému výkonu a funkcii spotrebiča.
• TPP 704 01:2009 „Odberné plynové zariadenia na zemný plyn v budovách“: Pripojenie spotrebiča na domový rozvod plynu je možné len vtedy, ak jeho pripojenie zodpovedá požiadavkám príslušných predpisov a jeho vyhotovením a určením vyhovuje danému druhu plynu a jeho prevádzkovému tlaku. Sú stanovené špecifiká na priestor a umiestnenie spotrebiča, aby neohrozoval zdravie, život osôb, zvierat a majetok.
• Vyhláška č. 401/2007 Zb.: Týka sa technických podmienok a požiadaviek na protipožiarnu bezpečnosť pri inštalácii komínov a dymovodov.

Úloha autorizovaného projektanta

Pred výmenou kotla si stavebník musí preveriť typ spotrebiča. Je nevyhnutné poradiť sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla. Usmerní vás, aby pri výmene kotla boli dodržané všetky príslušné legislatívne a technické body. Pri zmene priestoru, v ktorom je spotrebič umiestnený (napr. stavebná úprava, výmena okien a dverí, zmena vetrania), je nevyhnutné vykonať opätovné posúdenie všetkých požiadaviek pre bezpečné a spoľahlivé používanie. Výmena kotla si môže vyžadovať návrh nového komína a dymovodu, rekonštrukciu existujúceho systému, alebo stavebné úpravy, čo môže viesť k zhoršeniu vplyvu stavby na okolie alebo na životné prostredie, a preto je komplexné posúdenie nevyhnutné.

Značka Protherm: Lídri vo vykurovacej technike

Značka Protherm je dlhodobo lídrom na slovenskom trhu vo vykurovacej technike. Svoje postavenie si získala hlavne ako výrobca a predajca kvalitných a spoľahlivých výrobkov, ako aj nadštandardnými servisnými službami. Ponúka široký sortiment kotlov a príslušenstva, vrátane riešení pre komíny, ktoré spĺňajú aktuálne európske normy a požiadavky na ekodizajn a nízke emisie NOx.
