V dnešnej dobe, keď náklady na energiu neustále rastú, mnohí z nás hľadajú kreatívne spôsoby, ako získať potrebné vybavenie bez vysokých investícií do nových spotrebičov. Jedným z takýchto zaujímavých projektov je výroba vlastného vzduchového kompresora z kompresora staršej chladničky. Tento článok vám prinesie podrobný návod, ako na to, a zároveň sa pozrieme na rôzne aspekty tohto procesu, vrátane technických detailov, bezpečnosti a možností využitia.
Čo je kompresor a ako funguje?
Kompresor je zariadenie, ktoré zvyšuje tlak plynu, čím znižuje jeho objem. V chladničkách sa tieto jednotky používajú na cirkuláciu chladiaceho média, ktoré je kľúčové pre udržanie nízkych teplôt vo vnútri spotrebiča. Vytvorenie funkčného kompresora z použitej chladničky je nielen ekonomicky výhodný projekt, ale zároveň poskytuje cenné praktické zručnosti v oblasti strojárstva a elektriny.
Potrebné nástroje a materiály
Pre úspešnú realizáciu projektu budete potrebovať nasledujúce:
- Staršia chladnička: Ideálne je použiť chladničku, ktorá už nie je funkčná, ale kompresor je stále v dobrom stave.
- Nástroje: Sada skrutkovačov, kliešte, pílka na kov, multimeter na meranie elektrických obvodov, a v niektorých prípadoch aj zvárací stroj.
- Bezpečnostné vybavenie: Ochranné okuliare, pracovné rukavice a respirátor sú nevyhnutné na zaistenie vašej bezpečnosti počas práce.

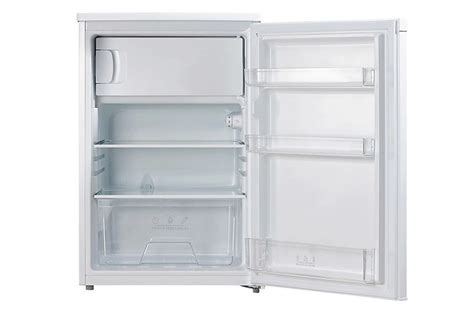

Príprava a demontáž chladničky
Pred začatím práce je nevyhnutné chladničku bezpečne odpojiť od elektrickej siete. Nechajte ju niekoľko hodín stáť, aby sa vyprázdnila prípadná zvyšná chladiaca látka. Následne odstráňte všetky vnútorné súčasti, ako sú police a zásuvky, aby ste získali lepší prístup ku kompresoru, ktorý sa zvyčajne nachádza na zadnej strane spotrebiča.
Kompresor je potrebné opatrne odmontovať pomocou skrutkovača a klieští. Pri demontáži dbajte na to, aby ste nepoškodili jeho vnútorné potrubia. Štandardné štartovacie relé je tiež potrebné demontovať.
Výber a kontrola kompresora
Základom úspešného projektu je výber vhodného kompresora. V každej chladničke sa nachádza samostatná jednotka v utesnenom kovovom obale, ktorá slúži ako čerpadlo. Na spustenie kompresora sa používa relé namontované na jeho vonkajšej strane. Pre tento účel je vhodný akýkoľvek podobný motor v dobrom stave.
Pred pripojením je dôležité skontrolovať funkčnosť kompresora pomocou multimetra. Obvykle majú kompresory tri kontakty:
- Kontakt s najvyšším odporom (približne 20-40 Ohmov) patrí štartovaciemu mechanizmu.
- Kontakt s odporom 10-15 Ohmov patrí vinutiu pre prevádzkový režim (má hrubší drôt).
- Tretí kontakt je fáza.
Pre skúšobné pripojenie sa napätie privádza na prevádzkový a fázový kontakt, pričom sa vytvorí skrat medzi prevádzkovým a štartovacím kontaktom. Funkčný kompresor by mal po zapnutí vydať stabilný zvuk a z výstupnej trubice by mal prúdiť vzduch.
Pri výbere kompresora je dobré zvážiť jeho typ:
- Lineárne motory: Sú konštruované na konštantnú rýchlosť a sú vhodnejšie pre jednoduchšie kompresorové zariadenia.
- Invertorové motory: Sú navrhnuté pre premenlivé otáčky, ktoré sa prispôsobujú signálu zo snímača teploty.

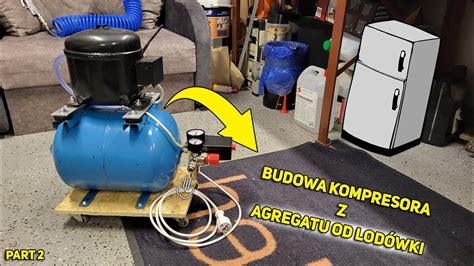

Konštrukcia kompresorovej stanice
Pri vývoji schémy kompresorovej stanice a výbere ďalších komponentov je kľúčové zohľadniť plánované využitie. Čím väčší je prijímač a tlak v ňom, tým širšie sú možnosti využitia.
Štandardná schéma obsahuje tieto komponenty:
- Elektronický tlakový senzor: Vypína motor po dosiahnutí nastavených parametrov tlaku v prijímači.
- Tlakomer: Meria stupeň kompresie vzduchu.
- Poistný ventil: Zabezpečuje bezpečné vypustenie nadbytočného tlaku.
- Sušič vzduchu: Umiestnený na výstupe z prijímača na odstránenie vlhkosti.
- Vzduchový filter: Inštalovaný na vstupnom potrubí kompresorovej jednotky na hrubé čistenie vzduchu.
- Filter na čistenie vzduchu pod tlakom od oleja: Odstraňuje olejové častice zo stlačeného vzduchu.
- Prepínač: Pre zapnutie a vypnutie systému.
- Drôty, vysokotlakové hadice a tvarovky: Pre prepojenie všetkých častí.
- Vysokotlaková nádrž (prijímač): Na skladovanie stlačeného vzduchu.
- Guľový ventil: Na kontrolu prietoku vzduchu na výstupe zo systému.
Možnosti využitia prijímača
Pre prijímač sa dajú použiť rôzne nádoby, ktoré vydržia tlak. Medzi najčastejšie patria:
- Valce na propán a metán.
- Hasiace prístroje.
- Nádrže na skladovanie rôznych plynov.
- Domáce zvárané konštrukcie.
Upozornenie: Pri používaní neštandardných nádob je potrebné vziať do úvahy riziko výbuchu. Prijímač musí mať minimálne tri priepustné uzly: vstup stlačeného vzduchu z kompresora, výstup, a výpust kondenzátu v najnižšom bode.
Pripojenie a úprava zapojenia
Pri pripájaní kompresorovej jednotky je možné použiť pôvodný obvod cez štartovacie relé. K tomuto relé je možné pripojiť vodiče tlakového senzora, ktorý automaticky preruší obvod po dosiahnutí požadovaného tlaku. Systém je možné doplniť o tlačidlo a kontrolku LED.
Dôležité upozornenie týkajúce sa oleja: Kompresory z chladničky pracujú s olejom, ktorý je nevyhnutný pre ich mazanie. Pri použití takéhoto kompresora na hustenie pneumatík sa však môže olej dostať do duše, čo môže spôsobiť jej poškodenie alebo rozleptanie. Preto je nevyhnutné použiť odlučovač oleja, alebo kompresor pravidelne dopĺňať špeciálnym kompresorovým olejom určeným na prácu so vzduchom, nie s chladivom.
Pred pripojením k jednotke je vhodné vymeniť starý olej za špeciálny kompresorový olej, ktorý chráni motor pred prehriatím a predčasnou poruchou.
Zapojenie pôvodnej trojžilovej šnúry: Pôvodná šnúra z chladničky má tri vodiče (čierny, biely, modrý), ktoré slúžili na napájanie žiarovky a termostatu. Na zapojenie kompresora je potrebné zistiť, kam jednotlivé vodiče vedú zo svorkovnice kompresora. Spravidla sa jedná o:
- Pracovné vinutie
- Štartovacie vinutie
- Sieťový (fázový) vodič
Bez presnej znalosti zapojenia konkrétneho typu kompresora je ťažké dať univerzálny návod. Odporúča sa postupovať podľa označení na svorkovnici alebo vyhľadať schému zapojenia pre daný model kompresora.
Start a fridge compressor(vacuum pump) without relay
Inštalácia filtrov a čističov
Na vstupnú trubicu kompresora je vhodné nainštalovať vzduchový filter, napríklad jednoduchý plastový palivový filter. Tým sa zabráni nasávaniu nečistôt.
Keďže vzduch vychádzajúci z kompresora obsahuje olej, je nevyhnutné namontovať čistič oleja. Ten môže byť umiestnený medzi kompresorovou jednotkou a prijímačom a mal by obsahovať odtokový otvor s kohútikom na vypúšťanie zachyteného oleja. Medzi olejovú medzu a kompresorovú jednotku je možné inštalovať chladiacu špirálu z kovovej rúrky na predbežné ochladenie vzduchu.
Hlavná linka s meracím a kontrolným zariadením
Všetky ovládacie a meracie zariadenia je možné umiestniť na jednu hlavnú linku pomocou kovových "T" spojok. Na tejto linke by mal byť umiestnený:
- Senzor na vypnutie systému pri dosiahnutí prevádzkového tlaku.
- Tlakomer.
- Zariadenie na čistenie vzduchu od kondenzátu.
- Poistný ventil.
Na výstupe z hlavnej linky môže byť umiestnený regulačný guľový ventil.
Problém s priemerom prístrojového vybavenia je možné riešiť použitím zátiek, do ktorých sa vyvŕtajú otvory požadovanej veľkosti a vyreže závit.
Vysokotlakové gumové hadice a údržba
Pre prepojenie všetkých častí kompresorového zariadenia sa často používajú hrubé kyslíkové hadice. Je však potrebné pamätať na to, že vzduch v nich bude obsahovať olej, ktorý môže poškodiť gumu. Preto je vhodnejšie použiť kovové (medené alebo oceľové) rúry.
Údržba domácej kompresorovej stanice by sa mala vykonávať pravidelne. Je potrebné kontrolovať tesnosť všetkých spojov a funkčnosť komponentov. Úniky sa dajú ľahko zistiť pomocou tlakomeru, ktorý okamžite ukáže pokles tlaku.
Výhody a nevýhody
Výhody:
- Úspora nákladov: Získate funkčný kompresor bez vysokých investícií do nového zariadenia.
- Ekologické riešenie: Recyklujete staré zariadenie.
- Rozvoj zručností: Získate praktické skúsenosti v oblasti techniky a elektroinštalácie.
Nevýhody:
- Bezpečnostné riziká: Nesprávna manipulácia môže viesť k úrazom.
- Riziko poškodenia pneumatík: Olej z kompresora môže poškodiť duše.
- Možná nižšia efektivita: Domáca výroba nemusí dosiahnuť efektivitu komerčných kompresorov.
- Potreba údržby: Vyžaduje si pravidelnú starostlivosť a kontrolu.
Napriek výhodám, mnohí odborníci odporúčajú zvážiť kúpu špecializovaného kompresora na hustenie pneumatík, najmä ak nemáte dostatočné technické znalosti. Cena jednoduchých elektrických kompresorov, často aj s manometrom, je relatívne nízka a ich použitie je bezpečnejšie a jednoduchšie.
