Schéma zapojenia klimatizácie: Podrobný sprievodca

Rozhodli ste sa pre klimatizáciu a čaká vás jej elektrické zapojenie? Pri neodbornej montáži sa môže zariadenie nielen poškodiť, ale aj úplne zničiť. Zverte ho do rúk odborníkom. Ako elektrické zapojenie klimatizácie prebieha a na čo všetko si pri ňom treba dávať pozor?

Ako funguje klimatizácia?

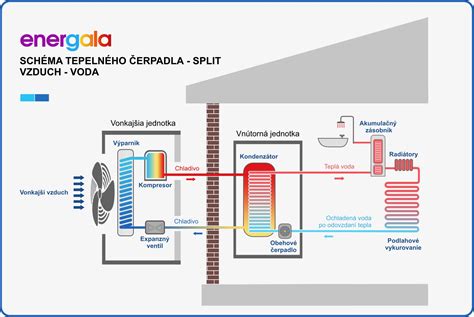

Klimatizácia pracuje podobne ako tepelné čerpadlo so systémom vzduch/vzduch. Tepelné čerpadlo odoberá teplo zo vzduchu v exteriéri a ohrieva ním vzduch v interiéri. Pri klimatizácii je tento proces opačný - teplo sa zvnútra miestnosti odvádza von (ak sa klimatizácia nepoužíva na zohrievanie).

Ochladenie vzduchu zabezpečuje chladivo, ktoré sa z vnútornej jednotky prečerpáva do vonkajšej. Väčšina klimatizácií sa skladá z:

• kompresora (vo vonkajšej jednotke)
• kondenzátora (vo vonkajšej jednotke)
• výparníka (vo vnútornej jednotke)
• ventilátora (vo vonkajšej aj vnútornej jednotke)
• chemického chladiva (putuje medzi oboma)

Druhy zapojenia klimatizácie podľa typu

Existujú rôzne typy klimatizácií, ktoré sa líšia spôsobom zapojenia a inštalácie.

1. Mobilná klimatizácia

Mobilná klimatizácia sa skladá z jedného zariadenia, ktoré plní funkciu vonkajšej aj vnútornej jednotky zároveň. Ak sa pre tento typ rozhodnete, musíte zabezpečiť odvod ochladeného alebo ohriateho vzduchu z interiéru. Vyriešiť to môžete buď dierou v stene, alebo odvádzaním cez okno pomocou ventilačnej rúry.

Elektrické zapojenie mobilnej klimatizácie je jednoduché a zvládnete ho aj bez odborníka. Stačí, keď ju zapojíte do bežnej 230 V zásuvky.

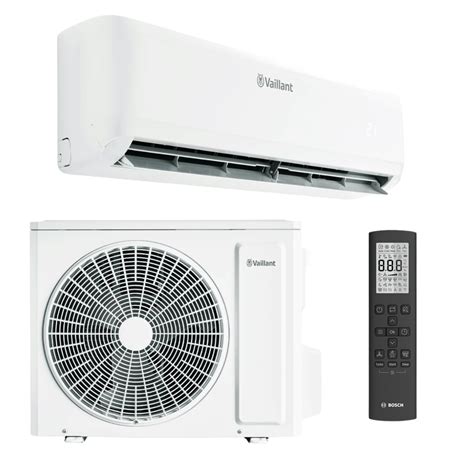

2. Split klimatizácia

Split klimatizácie už fungujú na princípe vnútornej a vonkajšej jednotky. Vnútorná jednotka má napájací kábel, ktorý môžete zapojiť aj do bežnej zásuvky. Vonkajšia by mala mať vlastné pripojenie alebo sa dajú prepojiť komunikačným káblom. Tento spôsob je jednoduchší aj bezpečnejší.

Split klimatizácie sa zvyknú rozdeľovať aj podľa toho, kde sa umiestni vnútorná jednotka. Môžu byť:

• nástenné klimatizačné jednotky
• parapetné
• podstropné
• kazetové

3. Multisplit klimatizácia

Pri multisplit klimatizáciách máte jednu vonkajšiu jednotku a viac vnútorných. Vonkajšia jednotka berie prúd na fungovanie zo samostatného elektrického okruhu, ktorý má aj vlastné istenie. Vnútorné jednotky sa k tej vonkajšej pripájajú komunikačným káblom.

Ako sa vzduch dostáva z miestnosti pri split a multisplit klimatizáciách?

Vonkajšiu aj vnútornú jednotku či jednotky prepája ohybné medené potrubie, v ktorom je chladivo a komunikačný kábel. Komunikačný kábel je bežný silový kábel, ktorý by mal zvládnuť napätie 230 V a dostatočný prúd. Chladivo zabezpečuje primárnu funkciu klimatizácie - chladenie. Vplyvom tlaku a teploty dokáže meniť svoje skupenstvo z plynného na kvapalné a naopak. Vo výparníku sa chladivo mení na plyn a v kondenzátore na kvapalinu.

Ako uložiť káble a potrubie pri elektrickom zapojení klimatizácie?

Jednou z najdôležitejších vecí pri zapájaní klimatizácie je umiestnenie káblov a potrubia. Medené potrubie chráni hrubá vrstva izolácie, ktorá zväčšuje jeho šírku. Pri komunikačnom kábli a potrubí je ešte aj plastová rúrka na odvod kondenzátu. Všetky tieto prepojenia tak musíte niekam „skryť“.

Na výber máte dve možnosti:

• môžete využiť plastovú lištu
• alebo kabeláž uložiť do steny

Pri uložení do steny treba počítať so sekaním do muriva. So stavebnými úpravami musíte rátať aj po dokončení elektrického zapojenia klimatizácie. Dieru bude treba „zaplátať“ a stenu opätovne vymaľovať (ak sa, samozrejme, klíma neinštaluje v novostavbe, kde ešte omietky nie sú). Hoci je tento spôsob pracnejší, pôsobí estetickejšie. Keď zvolíte lištu, bude ju stále vidno. Neexistuje však správna možnosť. Všetko závisí od vašich preferencií a možností.

Najlepšou voľbou je, ak k vám ešte pred zaobstaraním klimatizácie príde technik (alebo to s vami preberie po telefóne), ktorý vám pomôže nielen s výberom, ale aj so spôsobom uloženia a ideálnym elektrickým zapojením.

Aké káble pripraviť na elektrické zapojenie klimatizácie?

Na prepojenie oboch jednotiek sa väčšinou používa typ kábla, ktorý špecifikuje výrobca. Ak to tak nie je, používajú sa bežné silové káble. Najpoužívanejšie sú typy CYKY alebo NYM. Ak budete klimatizáciu napájať zo zásuvky, používa sa kábel CYSY, ktorý je určený na pohyblivé prívody.

Aké ističe vybrať?

Vhodné istenie takisto špecifikuje výrobca. Ak to tak nie je, ističe sa odhadujú sa podľa elektrického príkonu klimatizácie.

Typy ističov podľa príkonu klimatizácie

Ak budete zapájať viacero výkonných vonkajších jednotiek pri multisplit klimatizácii, budete potrebovať hrubší prierez vodičov alebo trojfázové napájanie - kábel 5 × 1,5 mm² alebo 5 × 2,5 mm².

Najvhodnejšie je použiť ističe s označením C, ktoré majú dlhší reakčný čas. Znamená to, že ich nijako neovplyvní zvýšenie prúdu pri rozbehu kompresora v klimatizácii. Vďaka nim sa vyhnete neželaným výpadkom. Ak však máte klimatizáciu so soft štart obvodmi, ktoré obmedzujú rozbehový prúd, môžete použiť aj klasické B ističe. Tie sa najčastejšie používajú pri zapájaní bežných spotrebičov v domácnosti, napríklad televízie, počítača či elektrickej rúry.

Voľba správneho ističa je veľmi dôležitá pre správne fungovanie aj bezpečnosť, preto ju vždy nechajte na montážneho technika. Ak bude istič nesprávny, nemusí pri skrate včas prerušiť elektrický obvod. Hrozí, že sa tak vaša klimatizácia zničí alebo začne horieť.

Pripojenie klimatizácie k sieti

Existujú dve hlavné možnosti pripojenia klimatizácie k elektrickej sieti:

• cez zásuvku
• oddelením vodiča cez rozvádzač - napojením kábla napevno cez samostatný elektrický okruh a istič.

Zapojenie cez zásuvku by malo byť len krajným riešením. Odporúča sa iba vtedy, ak je príkon klimatizácie malý, sieť má dostatočný výkon a zásuvka je blízko jednotky. Ak sa samostatný elektrický okruh nedá zrealizovať, klimatizácia sa môže napojiť na už existujúcu elektrickú vetvu, ktorá má dostatočný príkon.

Elektrické zapojenie klimatizácie nie je pre domácich majstrov

Hoci sa vám elektrické zapojenie klimatizácie môže zdať jednoduché, nie je to tak. Ak nie ste elektrikár či montážny technik s oprávnením, nepúšťajte sa doň. Ak sa vám pri neodbornej inštalácii klimatizácia poškodí, automaticky na ňu stratíte záruku.

Pri montáži sa navyše pracuje s chemickými látkami, ktoré môžu byť toxické aj horľavé.

Rozhodli ste sa, že si zaobstaráte klimatizáciu a uvažujete nad tým, že si ju namontujete sami? Radšej svoje rozhodnutie prehodnoťte. Neodbornou montážou môžete nielen prísť o záruku od výrobcu, no môžete sa stretnúť aj s ďalšími problémami.

Inštalácia klimatizácie totiž neznamená len pripevniť na stenu bielu skrinku. Vnútornú i vonkajšiu jednotku je veľmi dôležité správne umiestniť, následne aj prepojiť komunikačným káblom a dvoma medenými trubkami, ktoré je potrebné naplniť chladiacou látkou.

Čakajú vás aj stavebné úpravy, pokiaľ chcete potrubie aj káble schovať do steny. Ak sa uspokojíte s lištami, tak či tak budete musieť navŕtať konzoly, ktoré budú držať jednotku. Tak čo, ešte stále si trúfate na inštaláciu klimatizácie sami?

Rýchle riešenie nie je vždy to najlepšie

Najjednoduchšia na inštaláciu je mobilná klimatizácia. Len ju položíte v miestnosti, ktorú potrebujete vychladiť a zapojíte do elektriny. Teplo sa odvádza pomocou flexibilnej hadice s priemerom približne 15 centimetrov, najčastejšie tak, že ju umiestnite do pootvoreného okna. A tu nastáva hlavný problém mobilných klimatizácií.

Hoci sú kompaktné a ich inštalácia nevyžaduje žiadnu námahu, chladenie je vo väčšine prípadov neefektívne. Cez otvorené okno prúdi do miestnosti horúci vonkajší vzduch a hoci klimatizácia beží na plné obrátky, nemáte pocit, že je vzduch v miestnosti ochladený dostatočne.

Slovenská inovačná a energetická agentúra zároveň upozorňuje, že mobilné klimatizácie majú oproti nástenným klimatizáciám nielen nižší chladiaci výkon a účinnosť, ale ich prevádzkové náklady sú omnoho vyššie. Okrem toho sa ich hlučnosť pohybuje na úrovni 56 decibelov, čo možno prirovnať k hluku, ktorý vydáva práčka pri odstreďovaní. Pre porovnanie, niektoré nástenné klimatizácie majú hlučnosť len 16 decibelov, čo pripomína zvuk lístia vo vánku.

Typ klimatizácie vyberajte podľa počtu miestností

Ak si teda vyberáte chladiaci systém do vašej domácnosti, určite siahnite po nástennej klimatizácii. Klimatizácie určené pre byty a rodinné domy sa skladajú z dvoch častí - z vnútornej a vonkajšej jednotky. Podľa toho, koľko vnútorných jednotiek sa pripája na vonkajšiu, ide o monosplitový alebo multisplitový systém.

Monosplit klimatizácia

Ak je na vonkajšiu jednotku pripojená len jedna vnútorná klimatizácia, hovoríme o monosplite. Monosplit dokáže vychladiť len jednu miestnosť, v ktorej je klimatizácia umiestnená. Avšak v závislosti od výkonu konkrétneho modelu a správneho umiestnenia, môže monosplit chladiť aj dve miestnosti. Správne nastavenie a nasmerovanie lamiel umožňuje „dofuk“ vzduchu až na dvanásť metrov. Vďaka tomu môžete klimatizáciu umiestniť napríklad na chodbu a odtiaľ nepriamo chladiť aj spálňu alebo detskú izbu. Tu už zohráva dôležitú úlohu aj rozloha jednotlivých miestností.

Multisplit klimatizácia

Multisplit klimatizačný systém je zložený z jednej vonkajšej jednotky, na ktorú sa podľa potreby môže pripojiť až päť vnútorných jednotiek. V praxi to znamená, že v exteriéri budete mať uložené len jedno zariadenie, ktoré bude komunikovať s vnútornými klimatizáciami napríklad v obývačke, spálni alebo detskej izbe. Dokáže tak vychladiť viac miestností súčasne. Každú vnútornú jednotku pritom môžete samostatne ovládať a nastavovať podľa vašich potrieb.

„Multisplitová klíma je populárna v rodinných domoch, pretože dokáže účinne vychladiť viac miestností naraz aj na rôznych poschodiach. V takomto prípade bude pre vás inštalácia multisplit systému ekonomicky výhodnejšia v porovnaní s nákupom niekoľkých samostatných jednotiek. Rovnako to znamená, že vaše náklady na údržbu budú nižšie,“ vysvetľuje odborník na klimatizácie zo ZSE.

Multisplitový klimatizačný systém musí byť vyskladaný vždy iba z klimatizácií od rovnakého výrobcu. Vnútorné jednotky môžete potom ľubovoľne kombinovať podľa toho, aký model vyhovuje v danej miestnosti vašim požiadavkám. Avšak len tak, aby nepresiahli maximálny výkon vonkajšej jednotky.

Multisplit systém by mal byť vždy navrhnutý odborníkom. Nikdy si kombinácie multisplitových jednotiek nezostavujte sami. Systém musí zodpovedať kombinačným tabuľkám, ktoré určuje samotný výrobca klimatizácie. Pri ich porušení neposkytne na klimatizácie záruku. Klimatizácia dokonca nemusí fungovať správne a efektívne.

Ideálny scenár je novostavba

Vhodné je, ak o chladiacom systéme uvažujete už pri projektovaní vášho domu alebo bytu. Medzi ideálne scenáre patrí aj rekonštrukcia staršej nehnuteľnosti. Aj vtedy môžete inštaláciu spojiť s ďalšími stavebnými úpravami a urobiť predprípravu na klimatizáciu.

Vnútornú a vonkajšiu jednotku prepájajú dve ohybné medené potrubia, v ktorých prúdi chladiace médium. Sú obalené vrstvou tepelnej izolácie a ich celkový priemer môže byť približne tri centimetre. Súbežne s medenými rúrkami je vedený aj komunikačný kábel a plastová rúrka, ktorá slúži na odvod kondenzátu.

Všetky tieto časti klimatizačného systému je v ideálnom prípade vhodné schovať do drážky, ktorú montéri vysekajú v stene. Tá musí byť dostatočne široká a hlboká. V prípade, že do muriva nemôžete alebo nechcete sekať, je možné použiť plastovú lištu. V každom z prípadov je vonkajšiu i vnútornú jednotku ideálne umiestniť na rovnakú stenu, každú z jednej strany. Optimálna vzdialenosť medzi oboma jednotkami je tri až päť metrov.

Predpríprava na klímu v štádiu stavby domu alebo rekonštrukcii spočíva aj v umiestnení podomietkovej plastovej krabice, v ktorej budú neskôr uložené potrubia a kabeláž. Pri dokončovacích prácach sa na ňu nanesie omietka, takže je všetko pekne schované. Ak majú byť potrubia uložené aj v nosných konštrukciách, je nutný súhlas statika.

Zároveň je dôležité zabezpečiť odvod kondenzátu, ktorý môže byť zvedený cez sifón, cez protizápachovú uzávierku do odpadového potrubia. Aj v tomto prípade je možné podomietkové riešenie.

Klimatizáciu neinštalujte sami

Mnohí domáci majstri si myslia, že montáž klimatizácie je jednoduchá záležitosť, ktorá sa dá naštudovať z videí na internete. Je to omyl. Klimatizácia nie je určená na to, aby ste si na jej inštalácii overovali svoje technické zručnosti.

Vyžaduje si odborný prístup, pretože sa môžete stretnúť s problémom, ktorý nebudete vedieť vyriešiť. Klimatizačnú jednotku môžete pri neodbornej manipulácii poškodiť a stratíte tak nárok na záruku poskytovanú výrobcom. Na internete existuje veľa návodov na to, ako nainštalovať klimatizáciu, ale žiaden odborník vám nepovie, že je to dobrý nápad.

Odbornú montáž klimatizácie nemôže robiť hocikto, potrebujete na to certifikát o odbornej spôsobilosti narábať s chladivými médiami.

Klimatizáciu sa preto nikdy nepokúšajte inštalovať sami. Vždy si privolajte spoľahlivú firmu, ktorá dokáže pokryť všetky technické práce súvisiace s montážou klimatizácie. Spoznáte ju podľa toho, že si miesto inštalácie, teda váš byt, prídu obzrieť vopred a dohodnú sa s vami na celom postupe.

My v ZSE si s vami v prvom kroku dohodneme obhliadku bytu, prekonzultujeme s vami správne miesto na umiestnenie klimatizačnej jednotky, vysvetlíme vám proces inštalácie a nakoniec si spoločne dohodneme presný termín montáže. Všetky tieto úkony má klimatizácia na splátky od ZSE nahnuté v cene. Rovnako ako všetok montážny materiál.

Konzultujte s elektrikárom

Odborná montáž je dôležitá aj kvôli elektroinštalácii, ktorú je potrebné zabezpečiť. Klimatizáciu sa vždy snažte umiestniť v blízkosti elektrickej zásuvky. V prípade, že to nie je možné a potrebujete napájací kábel predĺžiť, použite kábel CYSY určený na pohyblivé prívody.

Na prepojenie jednotiek, pod omietku alebo do plastovej lišty, sú vo väčšine prípadov používané štandardné silové káble typu CYKY alebo NYM. Prierez vodičov a vhodné istenie býva špecifikované výrobcom a treba ho dodržiavať.

Väčšina klimatizácií má elektrický príkon približne 1 500 W. V takom prípade postačí kábel 3 x 1,5 mm² a 10 ampérový istič. Pre klimatizácie s vyšším príkonom použite kábel 3 x 2,5 mm² a 16 ampérový istič. Multisplity môžu vyžadovať káble s ešte hrubším prierezom a dokonca trojfázové napájanie. V rámci predprípravy na klímu technici poradia tú najlepšiu možnosť.

Vhodné je použiť ističe s charakteristikou C, ktoré majú na rozdiel od bežných ističov dlhší reakčný čas. To znamená, že ich neovplyvní zvýšenie prúdu pri rozbehu kompresora v klimatizácii a vyhnete sa vďaka nim výpadkom chodu klimatizácie.

Ideálne zapojenie klimatizácie do elektrickej siete je oddelením vodiča cez rozvádzač tak, že napojíte kábel napevno cez samostatný elektrický okruh a istič. Zapojenie do zásuvky je vhodné len v prípade, ak má klimatizácia nízky príkon a sieť má dostatočný výkon.

Ako dlho potrvá montáž klimatizácie?

Montáž klasického monosplitu, to znamená jednej vnútornej a jednej vonkajšej jednotky, trvá približne štyri až šesť hodín. Ak ste sa rozhodli pre multisplit s viacerými vnútornými jednotkami, inštalácia zaberie približne osem až desať hodín. Všetko však závisí od konkrétneho typu inštalácie.

Spoľahlivá profesionálna firma zároveň zanechá váš byt po montáži klimatizácie v takom stave, v akom bol pred ňou. Ak vás v blízkej dobe inštalácia klimatizácie čaká, pozrite si video alebo prečítajte článok od ZSE. Dozviete sa, ako celý proces inštalácie prebieha a na čo všetko by ste sa mali pripraviť.
