Elektrické zapojenie a montáž klimatizácie: Kompletný sprievodca

Počiatočná investícia v podobe zakúpenej klimatizačnej jednotky je iba prvým krokom na ceste za príjemne vychladeným interiérom rodinného domu, bytu, či kancelárie. Tým druhým, nemenej dôležitým, je montáž klimatizácie. Ak neviete, čo môžete od inštalácie zariadenia očakávať, možno vám príde vhod niekoľko zaujímavých informácií. V nasledujúcich riadkoch vám vysvetlíme nielen postup montáže, ale aj dôležité aspekty elektrického zapojenia.

Montáž klimatizácie sa môže zdať na prvý pohľad jednoduchá, avšak bez špecializovaného náradia, kvalitných inštalačných komponentov a potrebných odborných znalostí sa nezaobídu ani tí najzručnejší majstri. Preto je najlepším riešením zveriť montáž klimatizácie do rúk skúsených odborníkov.

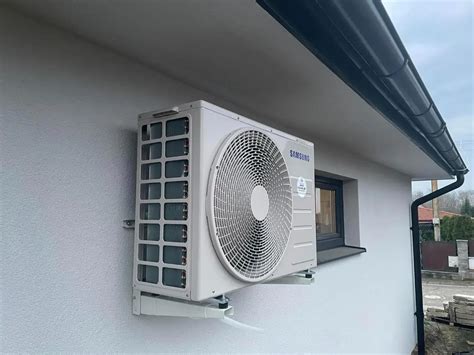

Príprava na montáž: Obhliadka priestorov

V princípe nie je obhliadka priestorov pred samotnou inštaláciou klimatizácie nevyhnutnosťou, avšak o jej užitočnosti niet najmenších pochybností. Počas obhliadky vám montážny pracovník navrhne najoptimálnejšie miesto na osadenie klimatizácie a zároveň sa dohodnete na spôsobe uloženia potrubia i káblov.

Možnosti uloženia potrubia a káblov

Potrubia a káble je možné viesť káblovým kanálom alebo sa môžete rozhodnúť pre uloženie do steny. V tomto prípade však musíte počítať so stavebnými úpravami, vrátane zasekania do steny a následnej úpravy povrchu, vrátane maľovania. Odmenou však môže byť „neviditeľnosť” trasy uložených potrubí.

Odvod kondenzu

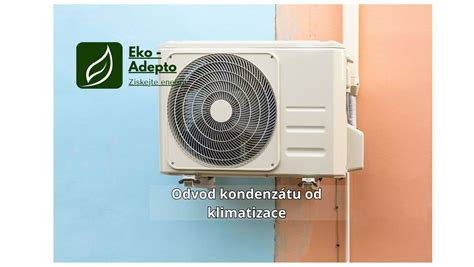

Ďalšou dôležitou vecou, ktorú si počas obhliadky dohodnete, bude určenie miesta pre odvádzanie vody, čiže kondenzu. V panelových domoch môže kondenz z vonkajšej jednotky stekať voľne po stene, alebo si môžete nechávať vedierko na balkóne, ktoré budete pravidelne vyprázdňovať.

Realizácia montáže: Krok za krokom

Po obhliadke a dohode na všetkých detailoch už nič nebráni samotnej realizácii montáže. Predtým však bude potrebné urobiť vrt pre spojenie oboch jednotiek, presnejšie povedané prieraz cez stenu.

Prieraz cez stenu

Týmto otvorom bude možné neskôr viesť medené potrubie a komunikačné káble určené na vzájomnú komunikáciu vnútornej i vonkajšej jednotky. Tadiaľto bude samozrejme vyvedená aj hadica na odvádzanie kondenzu.

Uloženie potrubia a káblov

Po zhotovení prierazu cez stenu a namontovaní konzol nasleduje uloženie medeného potrubia a komunikačných káblov. To sa urobí buď zasekaním do muriva, alebo pomocou káblových kanálov (najčastejšia alternatíva v panelových domoch).

Odvzdušnenie a vákuovanie

Po osadení klimatizačných jednotiek a pospájaní potrubí i káblov musí nasledovať odvzdušnenie potrubného systému, resp. vákuovanie vonkajšej jednotky. To sa robí pomocou manometra a vákuovej pumpy (vývevy) a celkový proces trvá približne 10 až 15 minút. Po odvzdušnení nasleduje kontrola úniku vzduchu.

Doplnenie chladiva

Ak je všetko v poriadku, príde dlho očakávaná chvíľa. Najmä pri dlhších trasách potrubia však môže byť niekedy potrebné do chladiaceho okruhu doplniť chladivo. Vonkajšia jednotka je síce chladivom naplnená už pri výrobe, ale jeho množstvo je dostatočné pre kratšie potrubné systémy.

Druhy klimatizácií a ich elektrické zapojenie

Klimatizácia pracuje podobne ako tepelné čerpadlo so systémom vzduch/vzduch. Odoberá teplo zo vzduchu v exteriéri a ohrieva ním vzduch v interiéri. Pri klimatizácii je tento proces opačný - teplo sa zvnútra miestnosti odvádza von (ak sa klimatizácia nepoužíva na zohrievanie). Ochladenie vzduchu zabezpečuje chladivo, ktoré sa z vnútornej jednotky prečerpáva do vonkajšej. Väčšina klimatizácií sa skladá z:

• Kompresora (vo vonkajšej jednotke)
• Kondenzátora (vo vonkajšej jednotke)
• Výparníka (vo vnútornej jednotke)
• Ventilátora (vo vonkajšej aj vnútornej jednotke)
• Chemického chladiva (putuje medzi oboma)

1. Mobilná klimatizácia

Mobilná klimatizácia sa skladá z jedného zariadenia, ktoré plní funkciu vonkajšej aj vnútornej jednotky zároveň. Ak sa pre tento typ rozhodnete, musíte zabezpečiť odvod vzduchu z interiéru. Elektrické zapojenie mobilnej klimatizácie je jednoduché a zvládnete ho aj bez odborníka - stačí ju zapojiť do bežnej 230 V zásuvky.

Upozornenie: Mobilné klimatizácie majú oproti nástenným klimatizáciám nižší chladiaci výkon a účinnosť, vyššie prevádzkové náklady a sú hlučnejšie.

2. Split klimatizácia

Split klimatizácia funguje na princípe vnútornej a vonkajšej jednotky. Vnútorná jednotka má napájací kábel, ktorý môžete zapojiť aj do bežnej zásuvky. Vonkajšia by mala mať vlastné pripojenie alebo sa dajú prepojiť komunikačným káblom. Tento spôsob je jednoduchší aj bezpečnejší.

Split klimatizácie sa zvyknú rozdeľovať aj podľa umiestnenia vnútornej jednotky:

• Nástenné klimatizačné jednotky
• Parapetné
• Podstropné
• Kazetové

3. Multisplit klimatizácia

Pri multisplit klimatizáciách máte jednu vonkajšiu jednotku a viacero vnútorných. Vonkajšia jednotka berie prúd zo samostatného elektrického okruhu, ktorý má aj vlastné istenie. Vnútorné jednotky sa k tej vonkajšej pripájajú komunikačným káblom.

Dôležité: Multisplitový systém musí byť vždy navrhnutý odborníkom a zložený z klimatizácií od rovnakého výrobcu, aby zodpovedal kombinačným tabuľkám výrobcu.

Elektrické zapojenie klimatizácie: Na čo si dať pozor

Pri elektrickom zapojení klimatizácie je kľúčové dodržiavať pokyny výrobcu a v mnohých prípadoch je nevyhnutná spolupráca s kvalifikovaným elektrikárom.

Druhy pripojenia k elektrickej sieti

Existujú dva základné spôsoby napájania split systému:

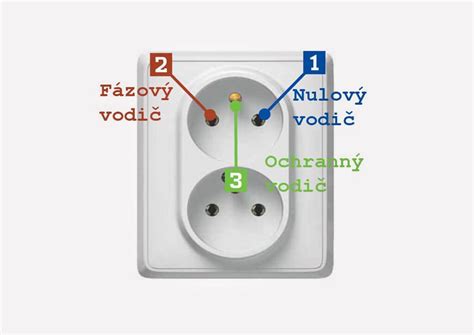

1. Priamo cez zásuvku: Vhodné pre domáce spotrebiče s nízkym príkonom a v prípade už dokončenej rekonštrukcie. Zásuvka musí byť uzemnená, zodpovedať požadovaným hodnotám a klimatizácia by nemala byť na rovnakom vedení s inými výkonnými spotrebičmi.
2. Oddelením vodiča cez rozvádzač: Napojením kábla napevno cez samostatný elektrický okruh a istič. Táto metóda je prijateľná pre výkonnejšie jednotky a v počiatočnej fáze hrubých opráv.

Káble a ističe

Na prepojenie oboch jednotiek sa väčšinou používajú typy káblov špecifikované výrobcom, napríklad CYKY alebo NYM. Ak budete klimatizáciu napájať zo zásuvky, používa sa kábel CYSY. Vhodné istenie sa odhaduje podľa elektrického príkonu klimatizácie:

• Príkon 1 500 W: Kábel 3 × 1,5 mm² a 10 A istič.
• Príkon 2 000 - 3 500 W: Kábel 3 × 2,5 mm² a 16 A istič.
• Multisplit klimatizácie: Môžu vyžadovať hrubší prierez vodičov alebo trojfázové napájanie (kábel 5 × 1,5 mm² alebo 5 × 2,5 mm²).

Odporúčajú sa ističe s označením C, ktoré majú dlhší reakčný čas a ich nerozhádže zvýšenie prúdu pri rozbehu kompresora.

Označenie svoriek

Je dôležité správne pripojiť vodiče k svorkám podľa schémy uvedenej na jednotke. Typické označenie svoriek pre:

• Modely rozdeleného systému: 1 - napájanie kompresora; 2 (N) - spoločný neutrál; 3 - štvorcestný ventil; 4 - ventilátor vonkajšej jednotky; (zem).
• Modely meničov split systémov: 1 - napájanie; 2 (N) - neutrál; 3 - správa; (zem).

Výhody odbornej montáže

Neodborná montáž klimatizácie môže viesť k nesprávnemu osadeniu jednotiek, nesprávnemu pripojeniu k elektrickej sieti, nevhodnému odvodneniu kondenzu, poškodeniu zariadenia, strate záruky a v krajnom prípade aj k požiaru.

Kvalifikovaná montáž zaručuje:

• Správne umiestnenie vnútornej a vonkajšej jednotky s ohľadom na cirkuláciu vzduchu a prístupnosť pre údržbu.
• Bezpečné a správne elektrické zapojenie.
• Spoľahlivé odvzdušnenie a vákuovanie okruhu.
• Dodržanie všetkých bezpečnostných noriem.
• Dlhodobú a bezproblémovú prevádzku zariadenia.

Pri výbere firmy alebo montéra je dobré pozrieť sa na ich skúsenosti a referencie. Dôležité je aj to, aby si miesto inštalácie vopred obzreli a dohodli sa s vami na celom postupe.

Ideálny scenár: Predpríprava v novostavbe

Najvýhodnejšie je, ak o chladiacom systéme uvažujete už pri projektovaní vášho domu alebo bytu. Medzi ideálne scenáre patrí aj rekonštrukcia staršej nehnuteľnosti, kedy inštaláciu môžete spojiť s ďalšími stavebnými úpravami a urobiť predprípravu na klimatizáciu.

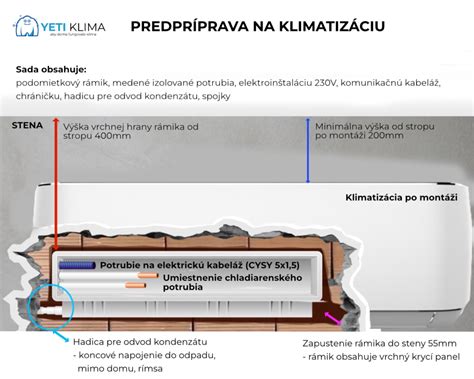

Predpríprava na klímu v štádiu stavby alebo rekonštrukcie spočíva v umiestnení podomietkovej plastovej krabice, v ktorej budú neskôr uložené potrubia a kabeláž. Pri dokončovacích prácach sa na ňu nanesie omietka, takže je všetko pekne schované. Zároveň je dôležité zabezpečiť odvod kondenzátu.

Celková montáž klimatizácie, v závislosti od typu a zložitosti, zvyčajne trvá štyri až desať hodín. Spoľahlivá profesionálna firma zároveň zanechá váš byt po montáži klimatizácie v takom stave, v akom bol pred ňou.
