Klimatizácia Domáca Montáž Návod

Miniatúrny, produktívny a ľahko použiteľný okenný klimatický systém predstavuje vynikajúce riešenie pre malé byty, malé kancelárie či prímestské letné domy. Jeho kľúčovou výhodou je konštrukcia monoblok. Vďaka nej je inštalácia okenného typu klimatizácie mimoriadne jednoduchá.

Umiestnenie všetkých funkčných častí v jednom kryte umožňuje vynechať inštaláciu potrubí. Jednoduchosť a prehľadná schéma pripojenia umožňujú vykonanie všetkých prác svojpomocne. Pre dokonalý výsledok je však nevyhnutné poznať správny postup montážnych prác.

V tomto článku nájdete všetky pravidlá a postup umiestnenia, upevnenia a pripojenia okenného klimatizačného zariadenia. Vysvetlíme si pravidlá a technologické špecifiká a ukážeme vám, ako úspešne zvoliť vhodné miesto pre jednotku.

Výber miesta pre inštaláciu

Klimatizačná jednotka okenného typu nemusí byť nutne inštalovaná v drevenej okennej krabici alebo plastovom dvojskle. Tieto klimatizácie sa dajú perfektne namontovať aj na stenu alebo dvere vedúce do záhrady. Okná sa však právom považujú za najvhodnejšie miesto vzhľadom na konštrukčné prvky.

V klimatizačných systémoch s oknami je vonkajšia časť umiestnená spolu s kompresorovou jednotkou v jednom kryte. Preto, ako už bolo spomenuté, nie je potrebné ich spájať potrubiami a vŕtať do stien drážky na vedenie zariadenia. Okrem toho táto konštrukcia eliminuje únik chladiva v dôsledku netesností pracovných trás.

V okenných klimatizáciách sú všetky funkčné komponenty umiestnené v jednom tele, čo vylučuje potrebu trás spájajúcich dve jednotky v konvenčných systémoch.

Je však dôležité poznamenať, že umiestnenie oboch funkčných komponentov do jedného telesa nevylučuje potrebu inštalácie časti systému na ulicu, aby zariadenie mohlo voľne prijímať vzduch z ulice na spracovanie a dodávanie chladu alebo tepla (v závislosti od ročného obdobia) do klimatizovanej miestnosti.

Aby bolo zachytávanie vzduchu úplné, prakticky tretina zariadenia alebo dokonca jeho polovica by mala byť mimo uzavretej konštrukcie. To znamená, že inštalácia by sa mala vykonať tak, aby prívodná mriežka vzduchu bola úplne za rámom steny alebo okna. Výsledkom je, že značná časť tela je umiestnená vonku.

Monoblokové zariadenie v okne alebo v inom prevedení musí byť umiestnené tak, aby čerstvý vzduch z ulice mohol voľne prúdiť do prívodných mriežok.

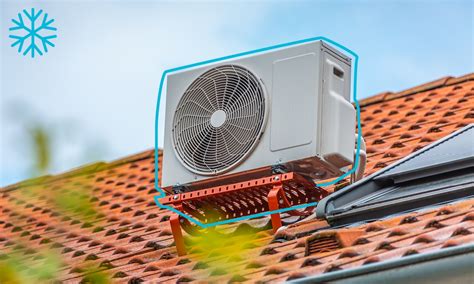

Keďže nie je možné úplne namontovať klimatizačnú jednotku na parapet plastového okna, pre jej vonkajšiu časť sa vyrábajú rôzne nosné konštrukcie. Ich úlohou je prevziať záťaž, aj keď nie je ťažká, ale stále nesie dosť vážnu výbavu.

Najbežnejšie nosné konštrukcie

• Nástenné konzoly pripevnené kotviacimi skrutkami do steny.
• Menej často sa na držanie klimatizačných jednotiek stavajú platformy, ktoré sa opierajú o parapet okna alebo o rovnaké konzoly.
• Ešte menej často sa stavajú parapety smerom na ulicu.

Obmedzenia pri výbere miesta

Nevhodné umiestnenie priamo na slnku: Neodporúča sa inštalovať klimatizáciu okna do okna alebo inej konštrukcie priamo osvetlenej slnkom. Elektrické komponenty a plastové časti sa nikdy nesmú prehrievať. Ak neexistuje iná možnosť, je potrebné pre vybavenie zariadiť prístrešok, ktorý ho ochráni pred účinkami priamych lúčov, ako aj pred dažďom a snehom.

Vyhnite sa zdrojom tepla v interiéri: Aby ste v miestnosti správne nainštalovali okennú klimatizáciu, musíte zvoliť miesto vzdialené od pecí, krbov, kotlov, všetkých druhov radiátorov, kotlov a dokonca aj chladničiek. Klimatický systém nebude správne fungovať v ich blízkosti.

Ochrana pred vodou: Zariadenie musí byť chránené pred aktívnymi účinkami vody. Z tohto dôvodu neumiestňujte klimatizáciu do blízkosti umývadla alebo vane. Ak voda vstúpi do krytu alebo sa usadí vo veľkých množstvách na vnútorných elektrických komponentoch, mala by sa okamžite odpojiť od napájania a privolať servisného technika na kontrolu.

Iba kvalifikovaný opravár bude schopný zistiť, či sú funkčné prvky okenných zariadení poškodené vniknutím vody. A tiež, aby sa vylúčila najmenšia možnosť vystavenia vode, je zakázané umiestňovať mini-klimatický systém do kúpeľní, parných kúpeľov, spŕch, práčovní, bazénov.

Priame vystavenie vode a vodnej pare vnútri klimatizačného zariadenia je nežiaduce. Inštaláciu do miestností s charakteristickým zvýšením vlhkosti neodporúča výrobca. V prípade porušenia pravidiel výrobca odmieta svoju povinnosť plniť záručné povinnosti.

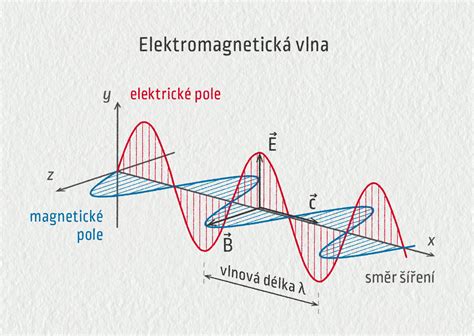

Vyhnite sa elektromagnetickému žiareniu: Aby sa vylúčil vplyv elektromagnetických vĺn na činnosť okenného klimatizačného zariadenia, nemalo by sa inštalovať vedľa žiadneho elektrického zariadenia. Dokonca aj rádio je schopné narušiť pracovný tok. Prípustnú vzdialenosť od elektrických spotrebičov určuje výrobca v príručke k produktu, zvyčajne je to 1 m.

Priame napájanie: Neodporúča sa pripojiť klimatický systém k sieti pomocou predlžovacieho kábla. Napájací bod by mal byť umiestnený vzhľadom na kryt tak, aby dĺžka kábla bola dostatočná na priame pripojenie. Na druhej strane nesmie byť medzi výrobkom elektrickej inštalácie a krytom menej ako 50 cm.

Bezpečná vzdialenosť od plynových spotrebičov: Tiež nie je dovolené umiestňovať spotrebiče do blízkosti klimatizačného zariadenia, ktoré sú potenciálnymi zdrojmi úniku plynu. Táto kategória zahŕňa kotly, plynové ohrievače vody, ako sú stĺpce, plynové konvektory, sporáky a plynové nádrže naplnené modrým palivom.

Technické požiadavky na inštaláciu

Pre zabezpečenie normálneho fungovania klimatizácie je dôležité vybrať správne miesto pre jej inštaláciu. Nedodržanie špecifikácií inštalácie zvyšuje opotrebovanie častí systému a zvyšuje pravdepodobnosť prevádzkových porúch.

Požiadavky na vnútornú jednotku

• Vzdialenosť od horného krytu vnútornej jednotky klimatizácie po strop, aby sa zabezpečilo normálne nasávanie vzduchu, musí byť aspoň 15 cm.
• Vzdialenosť od rohovej steny, ku ktorej prilieha klimatizačná jednotka, je najmenej 30 cm.
• Vzdialenosť od prípadnej prekážky pohybu vzduchu vháňaného do miestnosti je minimálne 1,5 metra.

Nedodržanie týchto technických parametrov môže viesť k narušeniu normálneho fungovania klimatizácie a zvýšeniu spotreby energie. Nedostatok vzduchových hmôt dodávaných na chladenie môže tiež viesť k nestabilnej prevádzke a poruche vnútornej jednotky klimatizácie.

Pri výbere miesta, kam bude smerovať prúd studeného vzduchu, je potrebné vylúčiť možnosť neustáleho pobytu osoby. Studený vzduch by sa nemal dostať do priestoru na relaxáciu (pohovka, posteľ) a miesta na prácu (počítač alebo stôl). V opačnom prípade sa nevyhnete neustálym ochoreniam v dôsledku prievanu.

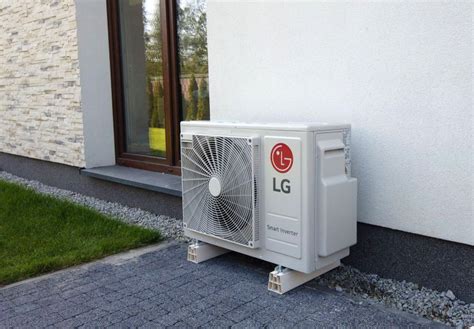

Požiadavky na vonkajšiu jednotku

• Vzdialenosť od zadnej steny vonkajšej jednotky k stene budovy je najmenej 10 cm, inak bude ťažké „zachytiť“ vonkajší vzduch.
• Udržujte dostatočnú vzdialenosť od zeme (pri inštalácii klimatizácií na prízemí alebo v súkromných domoch), aby ste zabránili vniknutiu snehu, nečistôt a vody do jednotky.
• Inštalujte vo vzdialenosti najmenej 1 meter od plynových potrubí.
• Zabezpečte aspoň 1 meter voľného priestoru na fúkanie vzduchu ventilátorom.

Vonkajšia jednotka klimatizácie musí byť inštalovaná na vonkajšej stene budovy susediacej s vaším bytom. Taktiež by ste mali vylúčiť umiestnenie bloku na stene susedného bytu. V prípade potreby zabezpečte vonkajšej jednotke špeciálny priezor - je to potrebné, aby sa zabránilo padaniu námrazy na klimatizačnú jednotku v zime.

Pri umiestňovaní vonkajšej jednotky je dôležité počítať s možnosťou voľného prístupu k nej za účelom údržby.

Inštalácia externej klimatizačnej jednotky na prvé poschodia musí byť vykonaná pri dodržaní podmienok pre nerušený prechod chodcov pri stenách domu. Oplatí sa ho ohradiť aj špeciálnou mriežkou, ktorá zabráni zásahu vandalov do bloku.

Postup inštalácie

Pred inštaláciou mini klimatického systému by ste si mali dôkladne preštudovať pokyny, ktoré musí výrobca starostlivo priložiť k svojim výrobkom. Podrobne popisujú všetky činnosti, pri ktorých môžu existovať určité rozdiely, ale vo všeobecnosti sa všetko robí štandardným spôsobom.

Klimatizáciu okien je možné inštalovať nielen do okenných otvorov, ale aj do stien alebo záhradných dverí. Je dôležité dodržiavať technologické pravidlá. Montáž je možná iba na pevné konštrukcie zhora s konzolami alebo inštalácia na pevný podklad.

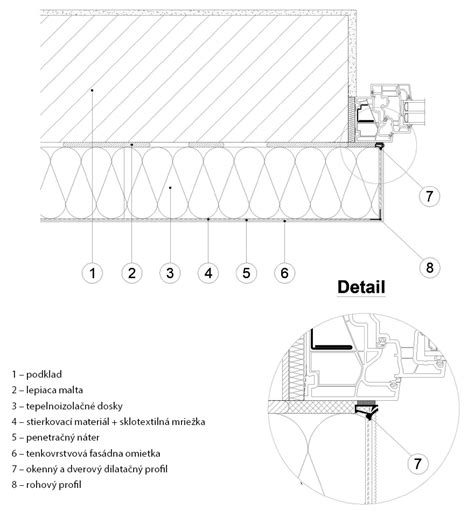

Príprava okna/otvoru

Otvorenie: Vyberte pomocou dierovača, noža na sklo, brúsky, ktorých rozmery zodpovedajú rozmerom rámu dostupného v konfigurácii.

Pre plastové okná: Musíte úplne vyrezať sklo z krídla a zamerať sa na výšku klimatizácie. Rovnako ako pri montáži na stenu, aj na vrchu by mala byť malá vôľa. Je vyplnená tesniacou hmotou.

Pre drevené okná/stenu: Diera na inštaláciu rámu do steny alebo krídla drevených dverí sa vyberie podľa svojej veľkosti. Robí sa to trochu viac, aby bolo možné tento rám voľne viesť do otvoru. Rám by mal pevne sedieť na sedadle.

Tyče na vyplnenie otvoru okna sú zvyčajne dostupné v monoblokovej konfigurácii. Sú hermeticky spojené s rámom, do ktorého je klimatizačná jednotka umiestnená, a sú vybavené montážnymi otvormi na pripevnenie k konštrukciám.

Montáž rámu a upevnenie

Upevnenie rámu: Predtým sa odskrutkuje z krytu klimatizácie. Potom sa vloží do otvoru tak, aby lícovanie pozdĺž spodnej línie bolo čo možno najtesnejšie a minimálna vzdialenosť zostala navrchu. Bočné medzery po upevnení rámu sú vyplnené tmelom zo strany ulice.

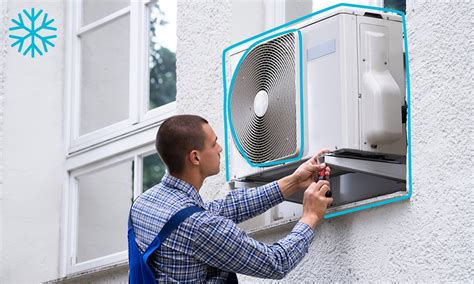

Inštalácia klimatizačnej jednotky

Inštalácia klimatizácie do pevného krytu: Predtým by ste mali skontrolovať, či nie je poškodená pórovitá špongia umiestnená pozdĺž obvodu rámu.

Utesnenie medzier: Na zabezpečenie stabilného prítoku a odtoku vzduchu v objeme určenom výrobcom musia byť všetky mriežky určené na prívod a odvod vzduchu úplne otvorené. Majitelia by mali mať voľný prístup k servisu jednotky. A servisní technici musia mať možnosť kontroly.

Pri inštalácii klimatizátora okna do plastového okna sa z jednej časti úplne odstráni prvok na vedenie svetla. Priestor zostávajúci po upevnení klimatizácie sa uzavrie posuvnými polymérnymi žalúziami.

Naklonenie jednotky: Je potrebné zabezpečiť sklon trupu smerom k ulici. Kryt musí byť naklonený tak, aby vnútorný okraj krytu stúpal asi 1 cm nad vonkajšiu stranu, čo je potrebné tak, aby kondenzácia vlhkosti na kryte prúdila späť do ulice a nekvapkala do miestnosti a nezvlhčovala stavebné konštrukcie tesniacou hmotou.

Pripojenie a kontrola

Pripojenie kábla: Kábel pripájame do zásuvky na kryte klimatizácie určeného na pripojenie elektrického vedenia. Prebytočný kábel previnieme, pripevníme páskou a umiestnime pod jednotku.

Upevnenie: V dolnej časti rámu otočíme upevňovacie prvky. Odstránime predný panel klimatizácie okna z obalu, umiestnime ho na miesto a upevníme.

Spustenie a kontrola vibrácií: Spustíme klimatizáciu a skontrolujeme, či počas prevádzky systému vibruje kryt. Ak sa zistia vibrácie, musia sa odstrániť odstránením malých medzier tmelom, veľkých medzier drevenými klinmi. Ak to nie je možné opraviť, je potrebné všetku prácu zopakovať demontážou zariadenia. Opäť bude potrebné skontrolovať geometriu otvoru a podľa potreby ho opraviť spôsobom, ktorý závisí od materiálu steny.

Pred inštaláciou: Monoblok sa odstráni z balenia, čelný panel a filter sa z neho odstránia, upevňovacie skrutky sa odskrutkujú a odstránia z rámu. Po upevnení sa všetky diely namontujú na pravidelné miesta.

Kondenzát: Nakoniec umiestnime pod mini klimatizáciu panvicu, do ktorej prúdi kondenzát. Ak je to potrebné, pripojí sa hadička na jeho zber. Všetko záleží na tom, ako vlastníci budú zariadenie obsluhovať a ako je to pre nich pohodlnejšie.

Dôležité upozornenia a pravidlá

Ochrana pred poveternostnými vplyvmi: Na ochranu pred poveternostnými vplyvmi, dažďom, snežením, padaním cencúľov zo strechy a inými negatívami sa nad klimatizáciou okna vyrába vrchlík, ktorý je postavený ako strieška.

Uzemnenie: Aby sa vylúčilo riziko úrazu elektrickým prúdom, musí byť klimatické zariadenie uzemnené. Na tento účel použite zásuvku s príslušným kontaktom. Neuzemňujte telefónny drôt alebo vodovodnú sieť.

Samostatné napájanie: Na napájanie klimatizácie okna budete potrebovať samostatné vedenie s ističom nainštalovaným na jeho vstupe. Je lepšie položiť vetvu z elektrického panelu a nie zo spojovacej skrinky.

Pokyny výrobcu: Príručka výrobcu, ktorá je pripojená k výrobkom dodávaným na trh, má vždy schému vysvetľujúcu princíp umiestnenia zariadenia a reguláciu štandardných vzdialeností.

Výškové obmedzenia: Z podlahovej roviny by mal byť mono klimatizátor umiestnený vo vzdialenosti najmenej 75 cm, ale nie viac ako 150 cm. Od zadného panela jednotky k najbližšej prekážke vo forme steny alebo podobnej konštrukcie musí byť najmenej 0,5 m. Je to potrebné na zabezpečenie voľného pohybu prietok vzduchu.

Tesnenie: Zároveň by nemali byť po obvode krytu žiadne medzery. Ich neprítomnosť sa dosiahne inštaláciou tesnení obsiahnutých v súprave. Všetky typy tesniacich materiálov a tesniacich materiálov sa používajú v skratke, všetko, čím môžete odstrániť medzery v prievane.

Klimatizácia v skladoch a kotolných: Klimatizácia okien nie je kategoricky vhodná na inštaláciu v skladoch stavebných zmesí av bytoch, v ktorých sa skladujú stavebné materiály na generálne opravy. Nemal by sa umiestňovať do kotolní.

Inštalácia do plastových okien: Pri inštalácii klimatizátora okna do plastového okna sa z jednej časti úplne odstráni prvok na vedenie svetla. Priestor zostávajúci po upevnení klimatizácie sa uzavrie posuvnými polymérnymi žalúziami.

Chyby pri inštalácii: Ak sa pri vytváraní otvoru v plastovom okne urobia chyby, bude to oveľa viac problémov. Dodávateľ bude musieť úplne vymeniť svetlovodný prvok a horný mostík, ku ktorému bol rám pripevnený. Vo väčšine prípadov však ide o jednoduché vyplnenie medzier tesniacou hmotou alebo tesniacou hmotou.

Riešenie problémov

Nefunguje: Dôvodom môže byť nedostatok napájania. Stáva sa to v dôsledku poškodenia zástrčky alebo kábla, spálenej poistky alebo nedostatočného napätia v sieti.

Chladí zle: Vzduchový filter je zablokovaný znečisteným filtrom, prekážkou alebo zariadením na výrobu tepla v blízkosti.

Ohrieva sa zle: Nasledujúce video vás oboznámi s funkciami inštalácie použitého okenného klimatizačného zariadenia na dočasné použitie v krajine:

Záver

Poznanie technológie na inštaláciu jednodielnej klimatizácie do okna alebo iného dizajnu je užitočné pre nezávislých domácich majstrov aj pre zákazníkov inštalačných služieb. Prvý bude schopný samostatne vykonávať všetky operácie v poradí, ktoré zabezpečia spoľahlivú inštaláciu. Druhé budú kompetentne sledovať akcie inštalatérov, ktorí, žiaľ, nie vždy vedia, ako na to najlepšie.

V okne sa podeľte o svoje osobné skúsenosti získané pri inštalácii mini-kondicionérov...
