Význam a technické špecifiká potrubia pre klimatizačné systémy

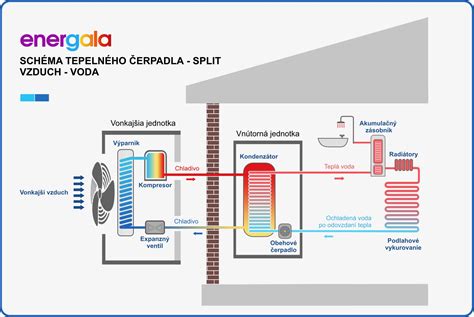

V súčasnosti predstavuje klimatizačný systém štandardné technické vybavenie moderných domácností aj komerčných priestorov, najmä počas letných mesiacov, keď teploty výrazne prekračujú komfortné hodnoty. Efektívna prevádzka klimatizácie však závisí od viacerých technických parametrov, pričom jedným z kľúčových prvkov, ktorý zásadne ovplyvňuje účinnosť chladenia, je potrubie na klimatizáciu. Toto potrubie zabezpečuje prepojenie medzi vnútornou a vonkajšou jednotkou klimatizácie a slúži na cirkuláciu chladiva - nosnej pracovnej látky celého systému.

Výkon klimatizácie a jeho technický význam

Výkon klimatizácie, uvádzaný v kilowattoch (kW), predstavuje množstvo tepelnej energie, ktoré dokáže zariadenie efektívne odviesť z interiéru. Klimatizačné jednotky s nominálnym výkonom 5 kW sú určené pre chladenie priestorov so strednou až väčšou rozlohou (40 až 60 m²). Reálny chladiaci výkon však ovplyvňuje viacero premenných: kvalita tepelnej izolácie, orientácia objektu voči slnku, výška stropov, počet okien či vnútorné zdroje tepla. Správna voľba výkonu je predpokladom hospodárnej prevádzky a priamo súvisí s požiadavkami na dimenzovanie potrubného rozvodu.

Typy potrubia na klimatizáciu

Pri návrhu a inštalácii je výber materiálu potrubia kľúčovým krokom, ktorý ovplyvňuje spoľahlivosť a životnosť systému.

• Medené potrubie: Predstavuje štandard v odbore. Vyznačuje sa výbornou tepelnou vodivosťou, vysokou mechanickou odolnosťou a dlhou životnosťou. Meď je navyše vysoko odolná voči korózii a plesniam.
• Plastové potrubie: Cenovo výhodnejšia alternatíva s výrazne nižšou tepelnou vodivosťou a obmedzenou odolnosťou voči vysokým teplotám. Odporúča sa len v špecifických prípadoch s nízkymi nárokmi.
• Hliníkové potrubie: Využíva sa minimálne kvôli nižšej tepelnej vodivosti a horšej odolnosti voči korózii v porovnaní s meďou.

Dimenzovanie a vplyv dĺžky potrubia

Správna voľba priemeru potrubia je rozhodujúca pre stabilitu systému. Neadekvátne úzke potrubie zvyšuje dynamický odpor a obmedzuje prietok chladiva, čo znižuje výkon zariadenia.

Zásadný vplyv má aj dĺžka trasy. S predlžujúcim sa potrubím dochádza k strate tlaku a tepelnej energie, čo negatívne vplýva na energetickú náročnosť a zaťažuje kompresor. Odporúča sa preto navrhovať trasy čo najkratšie a s minimálnym počtom ohybov.

Izolácia a ochrana systému

Potrubie, ktorým prúdi chladivo, musí byť dôkladne izolované, aby sa eliminovali tepelné straty a zabránilo vzniku kondenzácie. Kondenzácia na neizolovanom povrchu môže viesť k vlhnutiu stien, vzniku plesní alebo poškodeniu elektroniky. Na izoláciu sa používajú materiály s uzavretou bunkovou štruktúrou (napr. polyetylénová alebo elastomérna pena), ktoré sú odolné voči vlhkosti.

Montáž, armatúry a spoje

Pri inštalácii sa využívajú medené alebo mosadzné tvarovky, ktoré zvládajú prevádzkové teploty do +150 °C a tlaky do 40 barov. Spojovanie potrubia prebieha dvoma hlavnými spôsobmi:

1. Odpojiteľné spoje (napr. závitové): Umožňujú jednoduchú demontáž, no môžu byť náchylnejšie na únavu materiálu.
2. Neoddeliteľné spoje (kapilárne spájkovanie alebo lisovanie): Poskytujú vyššiu dlhodobú tesnosť a odolnosť voči mechanickému namáhaniu.

Kľúčovým prvkom je taktiež servisný Schraderov ventil, ktorý umožňuje napojenie manometrov a doplňovanie chladiva. Pri inštalácii vo vonkajšom prostredí je nevyhnutné použiť UV stabilizovanú izoláciu a chrániť potrubie pred extrémnymi klimatickými podmienkami.
