Princíp fungovania klimatizácie v automobile

Klimatizácia je v automobile výborným pomocníkom na zvýšenie komfortu jazdy počas teplých letných dní, ale aj dôležitým prvkom bezpečnosti, ktorý pomáha vodičovi udržať pozornosť a predchádzať únave z horúčav. V podstate ide o tepelné čerpadlo, ktoré funguje na podobnom princípe ako chladnička. Jej základným cieľom je odoberať teplo z vnútorného vzduchu vozidla a prenášať ho von.

Hoci sa proces fungovania klimatizácie môže zdať pomerne komplikovaný, je založený na cykle kompresie a expanzie chladiaceho média. Pochopenie tohto princípu je kľúčové pre správnu údržbu a bezproblémovú prevádzku.

Základné princípy a komponenty klimatizácie

Čo je klimatizácia a ako funguje?

Klimatizácia funguje na princípe tepelného čerpadla - rovnako ako chladnička, či tepelné čerpadlo na vykurovanie alebo ohrev TUV. Chladivo kolujúce v systéme absorbuje nežiaduce teplo z interiéru a prečerpáva ho potrubným systémom do vonkajšieho prostredia. Základom celého klimatizačného okruhu je chladivo, ktoré sa premieňa z plynného skupenstva na kvapalné a naopak, v dôsledku čoho chladí okolitý vzduch.

Hlavné komponenty klimatizačného systému

Väčšina klimatizačných systémov v automobiloch má päť kľúčových mechanických komponentov, ktoré zabezpečujú celý chladiaci cyklus:

• Kompresor
• Kondenzátor
• Výparník
• Ventilátor (umiestnený pri kondenzátore a výparníku)
• Chemické chladivo

V systéme prúdi chladivo, ktoré vplyvom tlaku a teploty dokáže meniť svoje skupenstvo z plynného na kvapalné a naopak. Chladivo sa v kondenzátore mení na kvapalinu a vo výparníku na plyn.

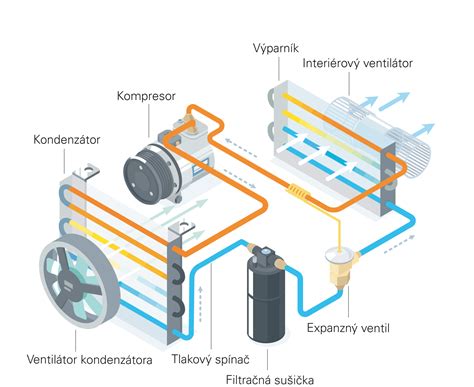

Detailný cyklus chladenia

Po stlačení tlačidla AC (Air Conditioning) sa najprv elektronika rýchlo overí, či sú splnené všetky podmienky na činnosť a či je klimatizačný systém schopný začať pracovať. Akonáhle sú podmienky splnené, spustí sa kompresor, ktorý poháňa celý systém klimatizácie vo vozidle.

Kompresor: Srdce systému

Kompresor je srdcom systému a je poháňaný klinovým remeňom motora. To je aj dôvod, prečo pri zapnutej klimatizácii pociťujete menší pokles výkonu motora. Kompresor funguje ako čerpadlo a spôsobuje prietok chladiva cez systém. Jeho úlohou je nasávať nízkotlakové, nízkoteplotné chladivo v plynnom stave prúdiace z výparníka. Následne ho stláča, čím sa zvýši jeho tlak na približne 1,6 MPa a teplota na 60-90 stupňov Celzia, a ďalej ho prečerpáva do kondenzátora. Pri starších a jednoduchších klimatizáciách sa kompresor zapne spojením elektromagnetickej spojky, zatiaľ čo moderné klimatizácie s možnosťou nastavenia výkonu sú väčšinou vybavené ventilom, ktorý reguluje prietok chladiva kompresorom. Kompresor klimatizácie je mazaný špeciálnym vysokoviskóznym olejom, ktorý je súčasťou chladiva a má podobnú funkciu ako olej v motore vozidla.

Kondenzátor: Chladenie a skvapalnenie

Stlačené chladivo s vysokým tlakom a teplotou následne putuje do kondenzátora, ktorý sa nachádza v prednej časti auta. Ventilátor zabezpečuje prúdenie vzduchu cez potrubie s chladivom a odoberá mu tak teplo. Okolitý vzduch absorbuje teplo z chladiva, čo spôsobuje kondenzáciu chladiaceho média z plynného do kvapalného stavu. Pri kondenzácii sa chladivo prirodzene ochladí, keďže odovzdá svoje teplo okoliu.

Filter a dehydrátor

Skondenzované kvapalné chladivo putuje v klimatizačnom okruhu ďalej, do filtra a dehydrátora, ktoré sú súčasťou zásobníka kvapalného chladiva. Dehydrátor je dôležitá súčasť okruhu, stará sa o to, aby chladivo neobsahovalo žiadnu nežiaducu vlhkosť zo systému, ktorá by mohla narušiť chod klimatizácie.

Expanzný ventil a výparník: Chladenie kabíny

Stále kvapalné chladivo následne postupuje do expanznej nádržky (alebo expanzného ventilu), ktorá prudko zníži tlak a teplotu chladiaceho média a reguluje množstvo chladiva, ktoré sa dostane opäť na začiatok okruhu - do výparníka. Vo výparníku sa deje jednoduchá fyzika - chladivo v kvapalnom skupenstve pod vysokým tlakom sa dostane do výparníka, kde jeho tlak prudko poklesne. Pri nízkej teplote (napr. -28 stupňov Celzia) sa začne vo výparníku odparovať, pričom odoberá teplo zo vzduchu, ktorý je v okolí výparníka, z vonkajšej strany. Vzduch okolo výparníka sa tak ochladzuje a takto ochladený vzduch je ventilátorom vháňaný do interiéru auta. Chladivo vo vnútri výparníka je opäť nasávané do kompresora a celý proces sa opakuje.

Chladivo: Kľúčový prvok

Chladivom v klimatizácii je chemická zlúčenina. V minulosti sa používal freón, dnes sa však už používajú ekologickejšie alternatívy, ako napríklad 1,1,1,2-tetrafluóretán (R134a) alebo 2,3,3,3-tetrafluórpropén (R1234yf), ktoré sú menej škodlivé pre životné prostredie. Chladivo R134a už nájdeme väčšinou len v starších autách, keďže od roku 2017 platí novela zákona, ktorá hovorí, že klimatizácie v autách už nesmú byť plnené skleníkovými plynmi, ktoré chladivo R134a obsahuje. Chladivo sa do klimatizácie dopĺňa v plynnom skupenstve a je "natankované" vo výparníku.

Prevádzkové aspekty a údržba

Používanie klimatizácie v zime: Výhody

Mnoho vodičov si myslí, že klimatizáciu treba využívať len v lete, no jej zapínanie aj v zimných mesiacoch prináša viacero výhod. Práve v zimnom období je vnútro auta vlhké kvôli snehu aj vlhkosti z oblečenia a aktivácia klimatizácie pomáha rýchlo odstrániť túto vlhkosť z kabíny, čím sa predchádza zahmlievaniu okien. Okrem toho účinnejšie filtruje a prečisťuje vzduch ako bežná ventilácia. Ak sa klimatizácia v zime vôbec nepoužíva, môže to viesť k hromadeniu vlhkosti a vzniku plesní vo ventilačnom systéme, čo spôsobí nepríjemný zápach a prienik mikroorganizmov do kabíny. Ďalším dôvodom, prečo sa klimatizácia oplatí zapínať aj v zime, je efekt pre rýchlejšie vyhriatie interiéru. Hoci primárne slúži na chladenie, v kombinácii s kúrením vysušuje vzduch a pomáha rýchlejšie dosiahnuť príjemnú teplotu.

Prečo klimatizácia odvlhčuje vzduch?

Vzduch prúdiaci cez výparník obsahuje určité percento vlhkosti. Tá sa ochladením skondenzuje na výparníku, preto je potrebné skondenzovanú vodu z vnútornej jednotky odvádzať. To je dôvod, prečo pri zapnutej klimatizácii niekedy zo oblasti motorového priestoru auta kvapká na zem voda - je to bežný prejav fungovania klimatizácie. Preto je aj vzduch v aute pri zapnutej klimatizácii tak suchý - jeho vlhkosť totiž skondenzovala na výparníku.

Pravidelná údržba a servis

Pravidelná údržba klimatizácie je kľúčová pre jej dlhodobú funkčnosť a zdravie posádky. Súčasťou údržby musí byť v prvom rade kontrola stavu chladiaceho média a jeho dopĺňanie v odbornom servise. Za rok zmizne z okruhu klimatizácie okolo 10 - 12% chladiaceho média - jedná sa o bežné straty na tesneniach a súčastiach klimatizačného okruhu, čo znamená, že klimatizáciu treba pravidelne dopĺňať. Všeobecné odporúčanie hovorí o servise klimatizácie raz ročne alebo aspoň raz za dva roky, pri starších autách aj častejšie.

Pred dopĺňaním klimatizácie je dôležité jej dôkladné vyčistenie - takzvané vákuovanie. Pomocou špeciálneho prístroja sa z výparníku odsajú všetky zvyšky chladiva a nečistôt, až potom je natlakované nové chladivo. Okrem vnútra výparníka je dôležité čistiť aj jeho vonkajšiu časť. Na nej kondenzuje voda z okolitého vzduchu a časom sa na nej vplyvom vlhkosti začnú tvoriť rôzne plesne, riasy a iné nepríjemné povlaky, ktoré zapáchajú a môžu spôsobiť ochorenia dýchacích ciest. Vonkajšiu časť výparníka by ste mali poriadne vydezinfikovať aspoň raz ročne. Pri dezinfekcii výparníka je dobré rovno vymeniť aj peľový (kabinový) filter, pretože práve v ňom sa koncentruje veľké množstvo alergénov a nečistôt.

Klimatizáciu si môžete vyčistiť aj sami. Na trhu sú dostupné spreje, peny a osviežovače, ktoré pomáhajú odstrániť nečistoty a baktérie z ventilačných otvorov. Niektoré prípravky sa aplikujú priamo do vetracích otvorov v interiéri, iné cez kondenzačnú hadicu na spodnej strane auta. Pre tých, ktorí preferujú jednoduché riešenia, existujú aj automatické čističe, ktoré sa len umiestnia do auta, aktivujú a nechajú pôsobiť 20 až 30 minút. Takáto údržba pomáha udržať klimatizáciu v top kondícii a zabezpečuje čistý vzduch v interiéri. Profesionálny servis vie tiež vykonať hĺbkové čistenie, dezinfekciu a kontrolu všetkých komponentov, od kompresora až po rozvody vzduchu.

Bežné problémy a diagnostika

Najčastejšie poruchy klimatizácie

Klimatizácia môže prestať fungovať z rôznych dôvodov. Medzi najčastejšie problémy patria:

• Nedostatočné chladenie: Klimatizácia nevydáva dostatočne studený vzduch.
• Unikajúce chladivo: V systéme je nedostatok chladiva, čo je najčastejšia príčina zníženého výkonu.
• Hlučné alebo neobvyklé zvuky: Počas prevádzky klimatizácie sa môžu objaviť nezvyčajné zvuky (napr. klepanie, pískanie).
• Prehrievanie: Klimatizácia sa môže prehrievať a vypínať.
• Vysoká vlhkosť a zápach: Klimatizácia môže spôsobovať nepríjemný zápach v kabíne.

Možné príčiny zlyhania

Rôzne faktory môžu ovplyvniť výkon klimatizácie, vrátane:

• Únik chladiva: Hoci klimatizačný okruh je uzatvorený, v skutočnosti dochádza k bežným stratám chladiva, často na pružných miestach ako sú vysokotlakové hadice, v miestach spojov jednotlivých dielov a na mechanicky poškodených častiach. Niektorí výrobcovia pripúšťajú priemerné ročné straty na úrovni 5 až 30 %. Straty sú spôsobené veľkými tlakovými zmenami v okruhu.
• Porucha kompresora: Kompresor je srdcom klimatizačného systému a ak nefunguje správne, celý systém môže zlyhať. S vekom sa kompresor opotrebúva, čím sa znižuje jeho účinnosť. Za zhoršeným výkonom môžu stáť poškodené tesnenia v kompresore, v dôsledku čoho nemôže byť dosiahnutý optimálny tlak. Pri starších autoklimatizáciách môže zlyhať elektromagnetická spojka, pri moderných môže dôjsť k poruche ventilu regulujúceho prietok chladiva. Bez dostatočného množstva oleja, ktorý má tiež svoju životnosť, sa kompresor môže poškodiť alebo zadrieť.
• Poruchy elektrických komponentov: Zlomené poistky, poškodené elektrické vedenia alebo porucha riadiacej jednotky či senzorov teploty môžu brániť správnej funkcii klimatizácie.
• Zanesené filtre: Peľové filtre zanesené nečistotami obmedzujú prietok vzduchu a znižujú účinnosť chladenia.
• Problémy s ventilátorom: Ak ventilátor pri kondenzátore alebo výparníku nefunguje, studený vzduch sa nebude distribuovať efektívne, respektíve nebude dochádzať k správnemu odvodu tepla.
• Poškodený alebo zanesený kondenzátor: Kondenzátor sa nachádza v prednej časti auta a môže dôjsť k jeho upchatiu alebo poškodeniu nečistotami z cesty. Ak ku kondenzátoru neprúdi dostatok vzduchu, proces kondenzácie nie je optimálny, čo sa odrazí na účinnosti chladenia.
• Usadeniny v systéme: Niekedy sa do systému dostane neporiadok, ktorý sa usadí napríklad vo výparníku a spôsobuje opakované problémy s chladením aj po výmene komponentov.

Diagnostika problémov

Ak klimatizácia prestala fungovať, je dôležité ju diagnostikovať predtým, než sa pustíte do opravy. Tu sú kroky, ktoré môžete podniknúť:

• Skontrolujte hladinu chladiva: Prvým krokom je skontrolovať hladinu chladiva pomocou manometra alebo navštíviť odborníka, ktorý vykoná diagnostiku a zmeria tlak v systéme.
• Skontrolujte kompresor: Skontrolujte, či kompresor funguje správne. Ak sa neotáča, môže to znamenať potrebu výmeny alebo opravy.
• Skontrolujte elektrické komponenty: Preverte poistky a elektrické vedenia, či nie sú poškodené.
• Test tesnosti: Aby sa predišlo opätovnému úniku chladiva, systém sa pod tlakom kontroluje na prítomnosť netesností, napríklad pomocou dusíka a mydlovej vody.
• Dezinfekcia a čistenie: Kľúčové pri boji proti baktériám a plesniam vo výparníku. Na dezinfekciu sa používajú rôzne metódy - ozónová, ultrazvuková alebo chemická pena.

Prevencia a dlhodobá funkčnosť

Tipy pre správne používanie a údržbu

Prevencia je najlepším spôsobom, ako sa vyhnúť problémom s klimatizáciou a zabezpečiť jej dlhú životnosť:

• Pravidelná údržba: Nechajte si klimatizáciu skontrolovať a naplniť minimálne každé 2 roky v prípade nových áut, pri starších sa odporúča kontrola každý rok. Profesionálne plnenie spočíva v dôkladnom odsatí starého chladiva, vákuovaní systému, kontrole tesnosti a načerpaní nového chladiva spolu s olejom a kontrastnou UV látkou.
• Používanie klimatizácie v zime: Klimatizáciu nikdy nenechávajte dlho bez zapnutia. Mali by ste ju aspoň raz za týždeň na pár minút zapnúť, nech sa celý okruh poriadne premaže, prevetrá a oživí, čo pomáha udržať kompresor a tesnenia vo funkčnom stave a predchádza ich vysušeniu. Ideálne je ju používať pravidelne počas celej jazdy, spolu s kúrením, aby sa efektívne odstránila vlhkosť.
• Vetranie a nastavenie teploty: Počas jazdy pravidelne vetrajte interiér vozidla. Najmä ak bolo auto dlhšie na slnku, otvorte okná, aby horúci vzduch unikol. Odporúča sa nastaviť teplotu v kabíne na rozdiel maximálne 5 - 6 °C oproti vonkajšej teplote (ideálne 22 - 24 °C). V prvej fáze ochladzovania interiéru môžete zapnúť vnútornú cirkuláciu vzduchu, aby klimatizácia nemusela ochladzovať vzduch zvonka.
• Vypnutie klimatizácie pred cieľom: Odporúča sa vypnúť klimatizáciu už päť až desať minút pred dojazdom auta do cieľa trasy. Tým sa minimalizuje kondenzácia vlhkosti vo výparníku, čo pomáha predchádzať vzniku plesní a nepríjemných pachov.

Rozptýlenie mýtov o klimatizácii

• „Klimatizácia extrémne zvyšuje spotrebu paliva.“ Áno, zapnutá klimatizácia si vyžiada určité percento výkonu motora a tým mierne stúpne spotreba. Nie je to však dramatický nárast, spravidla ide o zvýšenie 0,2 - 0,5 litra na 100 km v závislosti od typu a stavu klimatizačného systému.
• „Klimatizáciu netreba zapínať v zime.“ Práve naopak. Pravidelné zapnutie klimatizácie aspoň raz týždenne pomôže udržať kompresor a tesnenia vo funkčnom stave, predchádza plesniam a pomáha odvlhčovať interiér.
• „Stačí doplniť chladivo a problém je vyriešený.“ Ak sa chladivo stráca, je nevyhnutné nájsť aj dôvod úniku, inak sa situácia bude opakovať.
• „Dezinfekcia je zbytočná, stačí výmena filtra.“ Peľový filter zadržiava hrubšie nečistoty, no plesne sa často usadzujú priamo vo výparníku, preto je dezinfekcia nevyhnutná.

Náklady na servis klimatizácie

Náklady na servis klimatizácie sa líšia v závislosti od typu vozidla, množstva doplneného chladiva, nutných opráv a od konkrétneho autoservisu. Základný servis spojený s vyprázdnením a naplnením systému, kontrolou a dezinfekciou sa pohybuje v rozmedzí 50 - 100 eur.
