Zapojenie klimatizácie: Vonkajšia jednotka, vnútorná jednotka a napájanie

Rozhodnutie investovať do nového chladiaceho zariadenia je správny krok k zvýšeniu komfortu bývania. Kľúčom k dlhej životnosti, maximálnej efektivite a bezproblémovej prevádzke klimatizácie je však profesionálna montáž. Ak sa rozhodnete pre klimatizáciu, je dôležité zveriť jej elektrické zapojenie odborníkom, pretože pri neodbornej inštalácii sa môže zariadenie nielen poškodiť, ale aj úplne zničiť.

Princíp fungovania klimatizácie

Klimatizácia pracuje podobne ako tepelné čerpadlo so systémom vzduch/vzduch. Pri chladení sa teplo zvnútra miestnosti odvádza von. Ochladenie vzduchu zabezpečuje chladivo, ktoré sa z vnútornej jednotky prečerpáva do vonkajšej. Ak sa klimatizácia používa na vykurovanie, proces je opačný. Väčšina klimatizácií sa skladá z:

• kompresora (vo vonkajšej jednotke)
• kondenzátora (vo vonkajšej jednotke)
• výparníka (vo vnútornej jednotke)
• ventilátora (vo vonkajšej aj vnútornej jednotke)
• chemického chladiva (putuje medzi oboma)

Chladivo zabezpečuje primárnu funkciu klimatizácie - chladenie. Vplyvom tlaku a teploty dokáže meniť svoje skupenstvo z plynného na kvapalné a naopak. Vo výparníku sa chladivo mení na plyn a v kondenzátore na kvapalinu.

Typy zapojenia klimatizácie podľa typu zariadenia

Mobilná klimatizácia

Mobilná klimatizácia sa skladá z jedného zariadenia, ktoré plní funkciu vonkajšej aj vnútornej jednotky zároveň. Pri tomto type je potrebné zabezpečiť odvod ochladeného alebo ohriateho vzduchu z interiéru, a to buď dierou v stene, alebo odvádzaním cez okno pomocou ventilačnej rúry. Elektrické zapojenie mobilnej klimatizácie je jednoduché a zvládnete ho aj bez odborníka. Stačí, keď ju zapojíte do bežnej 230 V zásuvky.

Split klimatizácia

Split klimatizácie už fungujú na princípe vnútornej a vonkajšej jednotky. Vnútorná jednotka má napájací kábel, ktorý môžete zapojiť aj do bežnej zásuvky. Vonkajšia jednotka by mala mať vlastné pripojenie, alebo sa dajú prepojiť komunikačným káblom. Split klimatizácie sa zvyknú rozdeľovať i podľa toho, kde sa umiestni vnútorná jednotka. Môžu byť:

• nástenné klimatizačné jednotky
• parapetné
• podstropné
• kazetové

Multisplit klimatizácia

Pri multisplit klimatizáciách máte jednu vonkajšiu jednotku a viac vnútorných. Vonkajšia jednotka berie prúd na fungovanie zo samostatného elektrického okruhu, ktorý má aj vlastné istenie. Vnútorné jednotky sa k tej vonkajšej pripájajú komunikačným káblom. Ak potrebujete vychladiť viac miestností a nechcete mať dom oblepený viacerými vonkajšími jednotkami, multi-split riešenie je ideálne.

Profesionálna montáž klimatizácie: Postup krok za krokom

Inštalácia splitovej klimatizácie je proces, ktorý si vyžaduje odborné zručnosti, špecializované náradie a dôkladné plánovanie. Pre mnohých domácich majstrov môže vyzerať jednoducho, ale v skutočnosti je to precízny proces. Preto je najlepším riešením zveriť montáž klimatizácie do rúk skúsených odborníkov.

1. Predbežná obhliadka a plánovanie

Všetko sa začína dopytom a obhliadkou miesta. Aj keď obhliadka priestorov nie je nevyhnutnosťou, jej užitočnosť je nespochybniteľná. Počas obhliadky montážny pracovník navrhne najoptimálnejšie miesto na osadenie klimatizácie s ohľadom na veľkosť miestnosti, dohode o spôsobe uloženia potrubia a káblov a určení miesta pre odvádzanie kondenzu.

Dôležité je tiež zistiť, kde sa bude klimatizácia napájať na zdroj energie. Ideálne je, ak obhliadku vykonáva pracovník, ktorý bude následne realizovať samotnú montáž. Odporúča sa poodkladať nábytok alebo zariadenie v mieste montáže vnútornej jednotky, aby nedošlo k poškodeniu.

2. Príprava miesta a ochrana priestoru

Pred začatím prác technici chránia váš priestor. Podlahy a nábytok starostlivo zakrývajú ochrannými fóliami, aby minimalizovali neporiadok a prípadné poškodenie.

3. Umiestnenie vnútornej jednotky

Technici najprv presne zamerajú dohodnuté umiestnenie vnútornej jednotky. Vyberajú také miesto, kde bude jednotka distribuovať chladný vzduch rovnomerne a bez priameho prúdenia na osoby. Vnútorná jednotka by mala byť umiestnená v miestnosti, kde trávite najviac času a kde je najteplejšie.

Pre nástenné jednotky je dôležité dodržať vzdialenosť aspoň 20 cm od stropu, bočných stien a okolitých predmetov, aby mohol vzduch voľne prúdiť. Neinštalujte klimatizáciu nad posteľ, sedaciu súpravu, jedálenský alebo pracovný stôl, aby prúd vzduchu nespôsobil zdravotné problémy (okrem bezprievanových klimatizácií). Zdroje tepla (priame slnko, chladnička či svietidlá) môžu narušiť funkciu termostatu a viesť k zbytočne vysokému výkonu. Klimatizáciu neinštalujte nad elektrospotrebiče, pretože v prípade upchatia odtokovej rúrky môže kondenzát vytekať von.

Vnútorná jednotka sa na stenu uchytáva pomocou pozinkovanej konzoly, ktorá je súčasťou jednotky. Následne sa klimatizácia na túto konzolu zavesí. Pracovník jednotku odkloní v spodnej časti od steny, aby mal prístup pre pripojenie medeného potrubia.

4. Vŕtanie otvoru na prepojenie jednotiek

Pomocou špeciálneho náradia technici vŕtajú otvor v stene, ktorý slúži na prepojenie vnútornej a vonkajšej jednotky (vedú cezeň potrubia, komunikačné a napájacie káble, a hadica na odvod kondenzátu). Tento prieraz má zvyčajne priemer okolo 6 až 10 cm. Pri vŕtaní do betónu môže byť proces hlučný a trvať aj hodinu.

Na zachytenie prachu sa používajú priemyselné vysávače, čím sa prašnosť snaží maximálne obmedziť. V závislosti od materiálu steny sa používajú rôzne vŕtacie techniky - od príklepovej vŕtačky SDS-max pre betón, po jadrovú vysokootáčkovú vŕtačku pre pórobetón alebo dierované tehly (tento spôsob je menej hlučný a prašný).

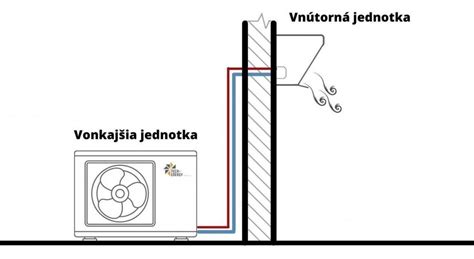

5. Príprava rozvodov a prepojenie jednotiek

Technici pripravia potrebné rozvody. Izolujú medené potrubie (CU), natiahnu elektrické a komunikačné káble a hadicu na odvod kondenzátu, ktoré prestrčia cez vyvŕtaný otvor. Medené potrubie chráni hrubá vrstva izolácie, ktorá zväčšuje jeho šírku. Pri komunikačnom kábli a potrubí je ešte aj plastová rúrka na odvod kondenzátu.

Na potrubí sa pomocou špeciálneho nástroja vytvorí pertlový spoj, ktorý je bez akéhokoľvek tesnenia schopný pripojiť dve medené potrubia tak, aby chladivo neunikalo ani pri vysokých tlakoch. K vnútornej jednotke sa ešte pripojí komunikačný kábel.

Všetky tieto prepojenia je možné „skryť“ dvoma spôsobmi:

• Plastová lišta (káblový kanál): Lišta je dosť široká a nápadná, ale je rýchlym a menej invazívnym riešením, najmä v panelových domoch. Aby bola lišta čo najkratšia, vonkajšia a vnútorná jednotka sa inštalujú čo najbližšie k sebe.
• Uloženie do steny (zasekanie do muriva): Estetickejšie riešenie, kde sa káble a potrubia zapracujú pod omietku. Vyžaduje si sekanie drážok do muriva a následné stavebné úpravy (sadrovanie, maľovanie). Pri dodatočnej inštalácii to však môže byť náročnejšie a prašnejšie.

6. Montáž vonkajšej jednotky

Odborníci upevnia robustnú konzolu na fasádu, balkón alebo iné určené miesto. Následne umiestnia a bezpečne zabezpečia samotnú vonkajšiu jednotku na konzolu. Pri montáži na obvodovú stenu domu alebo bytovky sa používajú konzoly v tvare "L". Medzi klimatizáciou a konzolou musia byť vždy namontované gumené silentbloky, ktoré tlmia vibrácie a znižujú hlučnosť.

Vonkajšiu jednotku treba rovnako pripojiť na medené potrubie, komunikačné a napájacie káble a hadicu na odvod kondenzátu. Medené potrubie sa skráti na potrebnú dĺžku a na jeho konci sa vytvoria pertlové spoje.

Dôležité aspekty umiestnenia vonkajšej jednotky:

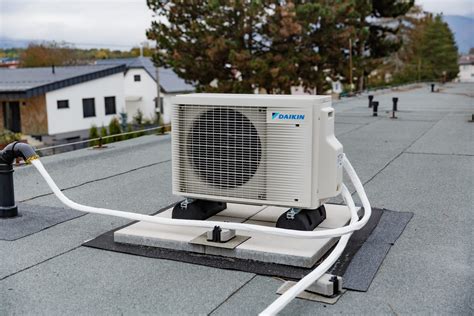

• Tieňovanie: Ideálne miesto je v tieni. Ak to podmienky umožňujú, klimatizácia by mala byť nainštalovaná na severnej alebo východnej strane domu, kde je počas najteplejších hodín dňa prirodzene chránená. Vyhnite sa umiestneniu na priamom slnku, pretože to znižuje efektivitu a zvyšuje spotrebu energie.
• Prúdenie vzduchu: Vonkajšia jednotka vyžaduje voľný priestor z každej strany, aby okolo nej mohol bez problémov prúdiť vzduch. V okruhu minimálne jeden a pol metra od nej by nemali byť žiadne fyzické prekážky ani predmety.
• Ochrana pred živlami: Dbajte na to, aby na jednotku nepadala voda zo strechy (riziko hrdze a poškodenia). Riešením môže byť vhodne umiestnená strieška.
• Vplyv okolia: Blízkosť listnatých stromov môže zvýšiť náročnosť údržby, pretože lístie, peľ alebo iné nečistoty môžu obmedziť prúdenie vzduchu a znížiť účinnosť. Cement a kamene odrážajú slnečné lúče a teplo, čo môže prehrievať jednotku.
• Hlučnosť: Moderné klimatizácie sú tiché, ale napriek tomu môžu rušiť. Vyhnite sa umiestneniu, ktoré by mohlo spôsobovať hluk v noci pre vás alebo susedov. Správna inštalácia s tlmiacimi podložkami (silentblokmi) znižuje prenos vibrácií.

7. Odvod kondenzátu

Kondenzát sa tvorí pri chladení vo vnútornej jednotke a musí byť odvádzaný. Nemal by stekať po fasáde ani kvapkať na balkóny, plechové striešky či iné časti budovy, aby nerušil okolie. Možnosti odvodu kondenzátu:

• Dlhá plastová rúrka: Kondenzát bude kvapkať na zem dostatočne ďaleko od fasády.
• Zvedenie do odkvapovej rúry: Konzultujte so správcom pred vŕtaním do odkvapu.
• Zachytávanie do vedra: Vyžaduje pravidelné vyprázdňovanie.
• Odvádzanie do kanalizácie: Pri dodatočnej inštalácii je väčšinou nerealizovateľné, vyžadovalo by sekanie dlhých drážok.

V panelových domoch môže kondenz z vonkajšej jednotky stekať voľne po stene.

8. Vákuovanie systému a kontrola tesnosti

Po osadení klimatizačných jednotiek a pospájaní potrubí a káblov musí nasledovať odvzdušnenie potrubného systému, resp. vákuovanie vonkajšej jednotky. Toto je najdôležitejšia technická časť montáže, ktorú mnohí domáci majstri zabúdajú alebo nevedia vykonať.

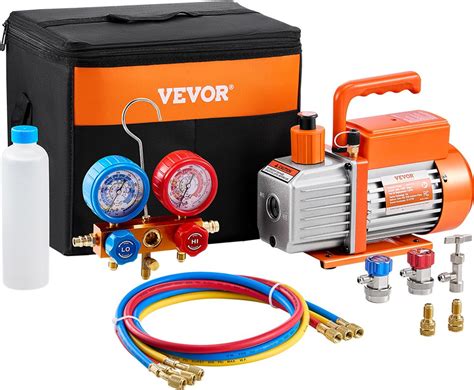

Robí sa to pomocou manometra a vákuovej pumpy (vývevy), ktorá je pomerne drahá záležitosť. Vákuová pumpa sa nasadí na medené potrubie z vonkajšej strany a postupne sa z neho odsáva všetok vzduch, čím sa v chladiacom okruhu vytvára vákuum (podtlak takmer -1 Bar). Celý proces trvá približne 10-15 minút, v závislosti od dĺžky potrubia.

Po vákuovaní sa skontroluje, či v okruhu nestúpa tlak, čo by signalizovalo netesnosť pertlových spojov. Ak je všetko v poriadku, odpojí sa vákuová pumpa a otvoria sa ventily chladiva (napríklad najnovšie typy chladiva R410). Pri dlhších trasách potrubia môže byť niekedy potrebné chladivo doplniť, pretože vonkajšia jednotka je chladivom naplnená už pri výrobe, ale jeho množstvo je dostatočné len pre kratšie potrubné systémy.

9. Elektrické zapojenie

Vonkajšia aj vnútorná jednotka musia byť správne pripojené k elektrickému systému. Vnútorná jednotka sa pripojí komunikačným káblom, ktorý prepája vonkajšiu a vnútornú časť klimatizácie. Napájací kábel je vedený od vonkajšej jednotky smerom k bodu napájania elektrickým prúdom.

Typy káblov pre elektrické zapojenie klimatizácie:

Na prepojenie oboch jednotiek sa väčšinou používa typ kábla špecifikovaný výrobcom. Ak to tak nie je, používajú sa bežné silové káble, najčastejšie typy CYKY alebo NYM. Komunikačný kábel je bežný silový kábel, ktorý by mal zvládnuť napätie 230 V a dostatočný prúd. Ak budete klimatizáciu napájať zo zásuvky, používa sa kábel CYSY, ktorý je určený na pohyblivé prívody.

Voľba ističov:

Vhodné istenie takisto špecifikuje výrobca. Ak to tak nie je, ističe sa odhadujú podľa elektrického príkonu klimatizácie:

• Elektrický príkon do 1 500 W: kábel 3 × 1,5 mm2 a 10 A istič.
• Elektrický príkon od 2 000 W do 3 500 W: kábel 3 × 2,5 mm2 a 16 A istič.

Ak budete zapájať viacero výkonných vonkajších jednotiek pri multisplit klimatizácii, budete potrebovať hrubší prierez vodičov alebo trojfázové napájanie - kábel 5 × 1,5 mm2 alebo 5 × 2,5 mm2. Najvhodnejšie je použiť ističe s označením C, ktoré majú dlhší reakčný čas. Vďaka nim sa vyhnete neželaným výpadkom pri rozbehu kompresora. Ak však máte klimatizáciu so soft štart obvodmi, ktoré obmedzujú rozbehový prúd, môžete použiť aj klasické B ističe.

Voľba správneho ističa je veľmi dôležitá pre správne fungovanie aj bezpečnosť, preto ju vždy nechajte na montážneho technika. Ak bude istič nesprávny, nemusí pri skrate včas prerušiť elektrický obvod, čo môže viesť k zničeniu klimatizácie alebo požiaru.

Možnosti pripojenia klimatizácie k sieti:

• Cez zásuvku: Len krajné riešenie, odporúča sa iba pri malom príkone klimatizácie, dostatočnom výkone siete a ak je zásuvka blízko jednotky.
• Oddeleným vodičom cez rozvádzač: Napojením kábla napevno cez samostatný elektrický okruh a istič. Toto je preferované riešenie.

Ak sa samostatný elektrický okruh nedá zrealizovať, klimatizáciu môžete napojiť na už existujúcu elektrickú vetvu, ktorá má dostatočný príkon.

10. Testovanie a uvedenie do prevádzky

Po dokončení všetkých pripojení a montáží sa systém spustí do prevádzky. Technici skontrolujú, či všetky pripojenia sú tesné, či systém správne funguje a či vnútorná jednotka distribuuje chladený vzduch efektívne. Následne vám detailne predvedú, ako klimatizáciu ovládať pomocou ovládacieho panela a diaľkového ovládača.

11. Upratovanie pracovného priestoru

Na záver tím uprace pracovný priestor, odstráni všetok odpad a ochranné fólie. Profesionálna montáž trvá obvykle 2-4 hodiny v závislosti od zložitosti.

Prečo si nemontovať klimatizáciu svojpomocne?

Hoci sa elektrické zapojenie klimatizácie môže zdať jednoduché, nie je to tak. Profesionálna montáž nie je len o upevnení dvoch škatúľ na stenu; je to precízny proces, ktorý si vyžaduje špecializované náradie a rozsiahle znalosti. Montáž je odborná záležitosť, a preto je kľúčové zveriť ju certifikovanému technikovi. Pri neodbornej inštalácii hrozia závažné riziká:

• Strata záruky: Pri neodbornej inštalácii automaticky strácate záruku na zariadenie.
• Poškodenie zariadenia: Klimatizácia nemusí pracovať správne, môže sa poškodiť alebo úplne zničiť.
• Nízka efektivita a vysoká spotreba: Nesprávne osadenie (vnútornej aj vonkajšej jednotky), nedostatočné vákuovanie alebo zle zvolený model môžu viesť k neefektívnej prevádzke a zbytočne vysokej spotrebe energie.
• Hlučnosť: Neodborná montáž (napr. vynechanie tlmiacich podložiek) môže viesť k zvýšenej hlučnosti prenášaním vibrácií.
• Bezpečnostné riziká: Práca s chladivami (toxické, horľavé) a elektrickým zapojením vyžaduje odbornú spôsobilosť a príslušné osvedčenia (na zaobchádzanie s chladivom a elektrotechnika). Nesprávne elektrické zapojenie alebo ističe môžu spôsobiť skrat, požiar alebo zničenie klimatizácie.
• Stavebné problémy: Nesprávne naplánovaná trasa potrubia a káblov môže viesť k poškodeniu fasády, narušeniu statiky nosných stien alebo zatekaniu vody.
• Ekologické dopady: Únik chladiva je škodlivý pre životné prostredie a spôsobuje intenzívny skleníkový efekt.

Údržba a servis klimatizácie

Klimatizácia je komplexný mechanizmus, ktorý si vyžaduje pravidelný servis a údržbu. Pre domácnosti sa odporúča vykonávať servis raz ročne. V komerčných prevádzkach, ako sú kaviarne, reštaurácie alebo serverovne, kde sú klimatizačné zariadenia v prevádzke nonstop, je potrebné vykonávať servis aj 2-3-krát ročne.

Servis spočíva predovšetkým vo vyčistení filtra, demontáži krytu vnútornej jednotky a dezinfekcii výparníka. Dôležitá je aj údržba vonkajšej jednotky, ktorá zahŕňa kontrolu a čistenie.

Legislatívne a komunitné aspekty

Na inštaláciu klimatizácie nepotrebujete stavebné povolenie, pretože jednotky nie sú súčasťou stavby. Ak však budete klimatizáciu kotviť do fasády alebo strechy, musíte stavebnému úradu ohlásiť drobnú stavbu. Takisto budete potrebovať súhlas nadpolovičnej väčšiny vlastníkov bytov. Inštaláciu klimatizácie môže upravovať aj domový poriadok alebo podobný predpis.

Ak je dom kultúrnou pamiatkou, nezabudnite na Pamiatkový úrad. Fasáda je majetok všetkých vlastníkov, a zásahom do nej môžete vytvoriť tepelné mosty, spôsobiť zatekanie vody a značné škody. Niektoré spoločenstvá a správcovské spoločnosti inštaláciu klimatizácie s kotvením do zateplenia nepovoľujú vôbec, pretože dom môže stratiť záruku na zateplenie.

Umiestnenie klimatizácie na balkóne je menej problematické, pretože sa pripevní k betónovým kockám položeným na podlahe. Prestupu cez fasádu sa však nevyhnete, preto je dobré sa poradiť so správcom. Dôležité je tiež neobťažovať susedov hlukom, najmä v noci, a zohľadniť možné vibrácie.
