Dvojtrubkový plynový kotol predstavuje moderné a efektívne riešenie pre autonómne zásobovanie teplom a teplou úžitkovou vodou v domácnostiach. Jeho hlavnou výhodou je schopnosť súčasne zabezpečiť vykurovanie priestorov a ohrev vody z vodovodu, čím eliminuje potrebu samostatného ohrievača vody. Vďaka pokročilej automatizácii a možnosti prepínania medzi režimami je prevádzka kotla ekonomická a prispôsobiteľná sezónnym potrebám.
Jeden alebo dva okruhy pre nástenné a stacionárne kotly?
Hlavný rozdiel medzi jednookruhovým kotlom a dvojokruhovým kotlom spočíva v schopnosti ohrievať tečúcu vodu z vodovodu. Zatiaľ čo jednookruhový kotol pozostáva primárne z horákov, výmenníka tepla a systémov riadenia, dvojokruhový kotol je komplexnejší. Jeho konštrukcia zahŕňa dodatočný výmenník tepla, trojcestný ventil, obehové čerpadlo, senzorový systém a elektronickú automatizáciu, ktoré sú zodpovedné za ohrev teplej úžitkovej vody (TÚV).
Princípy fungovania dvojokruhového kotla
Dvojokruhový kotol pracuje v dvoch základných režimoch:
- Režim ohrevu chladiacej kvapaliny (kúrenie): V tomto režime horák spaľuje plyn, čím ohrieva chladiacu kvapalinu. Zapnutie a intenzita plameňa sa reguluje automatizáciou. Obehové čerpadlo zabezpečuje cirkuláciu chladiacej kvapaliny vo vykurovacom systéme.
- Režim TÚV: Keď používateľ otvorí kohútik teplej vody, tlakový senzor aktivuje automatizáciu. Tá prepne trojcestný ventil, ktorý presmeruje horúcu chladiacu kvapalinu cez sekundárny výmenník tepla. Tu dochádza k ohrevu vody pre sprchu alebo iné odberné miesta. Po zatvorení kohútika sa cirkulácia chladiacej kvapaliny cez sekundárny výmenník zastaví.
Ak už existuje vykurovací systém s jednookruhovým kotlom, prívod teplej vody je možné zabezpečiť pomocou prídavného kotla s nepriamym ohrevom. Používanie dvojokruhového kotla je často ekonomickejšie a moderné kotly poskytujú presné udržiavanie nastavenej teploty.
Zariadenie vykurovacieho zariadenia
Pri výrobe plynových kotlov sa používajú rôzne materiály, ktoré musia spĺňať špecifické požiadavky na funkčnosť a životnosť. Pri výbere kotla je dôležité venovať pozornosť detailom ovplyvňujúcim cenu a odolnosť zariadenia.
Materiály komponentov
- Trojcestné ventily a senzory: Často sú vyrobené z mosadze, bronzu alebo plastu. Použitie korozívnych kovov sa neodporúča.
- Páskovanie rúrok: Zvyčajne sa vyrába z rovnakého materiálu ako výmenník tepla.
- Telo a rám: Najčastejšie sa vyrábajú z plechovej ocele.
- Jednookruhové výmenníky tepla: Sú vyrobené z ocele alebo liatiny, menej často z hliníka alebo medi.
- Dvojokruhové výmenníky tepla: Najčastejšie sa používajú medené alebo nerezové materiály.
Najlepšou voľbou sú kotly s medenými výmenníkmi tepla, pretože meď je menej náchylná na koróziu a má vynikajúce vlastnosti prenosu tepla. Je dôležité zabezpečiť, aby v systéme nevznikal elektrochemický pár, napríklad kombináciou medi a hliníka, ktorý by viedol ku korózii.
Charakteristiky dvojokruhového plynového kotla
Pri výbere dvojokruhového kotla je potrebné zohľadniť nielen materiálové zloženie, ale aj deklarované technické parametre:
- Výkon: Závisí od veľkosti vykurovanej plochy a tepelných strát budovy. Pre dom s rozlohou 100 m² v miernych klimatických podmienkach je potrebný kotol s výkonom približne 12 kW.
- Účinnosť: Moderné kotly s vylepšenými výmenníkmi tepla, horákmi a sofistikovanou automatizáciou môžu dosiahnuť účinnosť až 98 %.
- Typ spaľovacej komory:
- Otvorená spaľovacia komora: Využíva vzduch z miestnosti a produkty spaľovania odvádza do stacionárneho komína prirodzeným ťahom. Vyžaduje samostatnú kotolňu a komín.
- Uzavretá spaľovacia komora: Vzduch sa privádza pomocou ventilátora a spaliny sa odvádzajú cez koaxiálny dymovod. Tieto kotly sú drahšie, ale umožňujú inštaláciu v blízkosti vonkajšej steny.
- Kondenzačný systém: Kotly s kondenzačnou technológiou využívajú teplo zo spalín (s teplotou okolo 40 °C oproti bežným 150 °C) na dodatočné ohrievanie chladiacej kvapaliny, čím zvyšujú účinnosť.
Dvojokruhové kotly sú určené pre uzavreté vykurovacie systémy s nútenou cirkuláciou vody.
Schémy vykurovania
Dvojokruhové kotly pracujú výhradne so zatvorenými vykurovacími systémami s nútenou cirkuláciou vody. Tieto systémy sa skladajú z:
- Kotla
- Expanznej nádrže membránového typu, ktorá udržiava tlak v systéme (zvyčajne 1,2 - 2 atmosféry)
- Bezpečnostných skupín s ventilmi na odvod pary, ktoré v prípade pretlaku alebo varu chladiacej kvapaliny vypúšťajú prebytočnú kvapalinu do kanalizácie.
- Oddušňovacieho ventilu, ktorý slúži na odvzdušnenie systému pri jeho plnení chladiacou kvapalinou.
Pozor! Bez poistného ventilu hrozí poškodenie vykurovacích systémov a samotného kotla.
Potrubné a radiátorové systémy slúžia na distribúciu tepla po celom dome.
Princípy fungovania rôznych typov systémov
Existujú tri populárne typy rozloženia vykurovacích systémov:
- Jednookruhový systém: Radiátory sú sériovo zapojené do jedného potrubia. Tento systém je vhodný pre menšie, jednopodlažné domy.
- Dvojokruhový systém: Chladiaca kvapalina ohriata v kotli prúdi do radiátorov cez prívodné potrubie a ochladená sa vracia cez spätné potrubie. Tento systém je ideálny pre viacpodlažné domy alebo domy rozdelené do sekcií.
- Podlahové kúrenie: Tenké plastové rúrky sú uložené v podlahovom poteru, cez ktoré cirkuluje nízkoteplotná chladiaca kvapalina. Celá plocha podlahy potom postupne ohrieva miestnosť. Prepojenie s radiátormi vyžaduje trojcestný ventil na miešanie teplej vody.
Parametre
Pri plánovaní vykurovania súkromného domu je dôležité zohľadniť nasledujúce charakteristiky vykurovacích systémov:
- Výkon: Vypočítava sa s ohľadom na tepelné straty budovy a objem vzduchu.
- Možnosť nastavenia teploty: Plynové dvojokruhové kotly dokážu presne udržiavať nastavenú teplotu chladiacej kvapaliny.
- Energetická nezávislosť: Dvojokruhové kotly sú závislé od elektriny pre prevádzku riadiacej jednotky, senzorov a čerpadla. Túto nevýhodu možno kompenzovať záložnými zdrojmi napájania, ako sú UPS, solárne panely alebo generátory.
Ako funguje kotol
Čo treba zvážiť pred výberom
Pri výbere dvojokruhového kotla je dôležité zvážiť jeho pozitívne a negatívne vlastnosti:
- Cena: Dvojokruhový kotol je síce drahší, ale jeho kombinácia s ohrievačom vody môže byť lacnejšia ako samostatné riešenie.
- Jednoduchosť použitia: Lacnejšie systémy vyžadujú manuálne ovládanie, zatiaľ čo kotly s elektronickou riadiacou jednotkou ponúkajú automatizovanú prevádzku.
- Potreba ohrievať neobmedzené množstvo teplej vody: Dvojokruhové kotly sú v tomto ohľade efektívne, avšak väčšina modelov neumožňuje súčasnú prevádzku vykurovania a ohrevu TÚV.
- Správna regulácia teploty teplej pitnej vody: Dvojokruhové kotly môžu mať problémy s náhlymi zmenami teploty TÚV. Nepriame vykurovanie alebo elektrické kotly sa s touto úlohou vyrovnávajú lepšie, ale ich kapacita je obmedzená.
Dvojokruhový kotol predstavuje skvelý kompromis pre zabezpečenie vykurovania a teplej vody v súkromnom dome. Je vhodný pre akýkoľvek uzavretý vykurovací systém a efektívne zvláda pridelené úlohy.
Inštalácia a pripojenie dvojokruhového kotla
Pripojenie dvojokruhového plynového kotla k vykurovaciemu systému, elektrickej sieti a komínu je proces, ktorý si vyžaduje dodržiavanie špecifických pravidiel a technických noriem. Nesprávna inštalácia môže viesť k poškodeniu majetku, zdravia alebo samotného kotla. Preto sa odporúča zveriť tento úkon odborníkom.
Pravidlá inštalácie hardvéru a všeobecné požiadavky
Základné normy pre inštaláciu plynových zariadení sú uvedené v normách SNiP. Pri výbere miesta inštalácie je potrebné dodržať nasledujúce:
- Miestnosť: Kotol s výkonom do 60 kW môže byť umiestnený v kuchyni. Jednotky s výkonom do 150 kW vyžadujú samostatnú alebo pripojenú pec. Nie sú vhodné suterény, balkóny, kúpeľne, chodby a izby bez okien.
- Rozmery miestnosti: Minimálna výška miestnosti je 2 m, objem 7,5 m³. Pri dvoch a viacerých plynových spotrebičoch sa tieto parametre zvyšujú na 2,5 m a 13,5 m³.
- Steny: Musia byť pokryté nehorľavými materiálmi alebo chránené špeciálnymi panelmi. Pri drevených stenách sa odporúča použiť plech zo strešnej ocele alebo minerálnu dosku.
- Osvetlenie: V miestnosti s objemom 10 m³ by malo byť okno s plochou minimálne 0,3 m².
- Uzemnenie: Povinné.
- Komín: Prierez komína musí zodpovedať výkonu zariadenia.
- Priestor okolo zariadenia: Vpredu minimálne 1,25 m, po stranách (ak je potrebná údržba) minimálne 0,7 m.
- Vetranie: Prirodzené vetranie by malo zabezpečiť 3 objemy miestnosti za hodinu.
Podlahové modely kotlov sa inštalujú na nehorľavé podklady. Odporúča sa umiestniť zariadenie čo najbližšie k plynovému potrubiu.
Proces dokumentácie
Pred inštaláciou je potrebné absolvovať niekoľko fáz prípravy dokumentácie:
- Získanie technických podmienok (TP): Vyhlásenie na regionálnej plynárenskej službe s odhadovaným odberom plynu.
- Projekt inštalácie zariadenia: Vypracovaný podľa TP.
- Schválenie projektu: Inžiniermi plynárenskej distribučnej spoločnosti.
Súčasťou projektu je schéma inštalácie kotla a vedenia plynovodu. K žiadosti je potrebné priložiť technický list kotla, návod na použitie, certifikáty a posudky o zhode.
Funkcie viazania modelu steny
Pripojenie k vykurovaciemu systému, vodovodu a elektrickej sieti sa vykonáva pred montážou kotla na stenu. Pripojenie k plynovodu vykonáva špecializovaná služba.
Potrebné produkty a materiály:
- Guľové ventily
- Mechanické alebo samočinné vane
- Plynový filter
- Expanzná nádrž
- Potrubné tvarovky (kolená, nátrubky)
- Trojžilový kábel
- Prerušovač obvodu
Ak je tlak vody nižší ako 1 atm, odporúča sa inštalovať posilňovaciu stanicu. Systém môže ďalej obsahovať jemné filtre, tlakomery, automatické odvzdušňovače, obehové čerpadlo a regulátor napätia.
1. etapa - pripojenie k vykurovaciemu systému

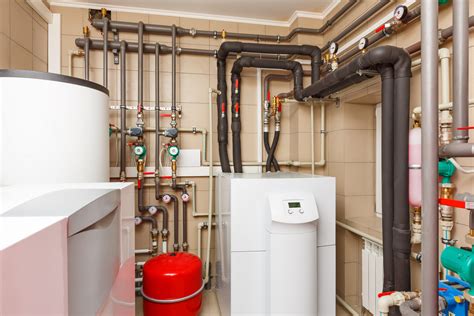

Na vodovodné armatúry a prívod plynu sa montujú polpalcové kohútiky. Na potrubiach s chladiacou kvapalinou sa používajú DN20. Filtre sa pripevňujú vodorovne, "výtoky" smerujú k podlahe. Externá expanzná nádrž sa pripája k spätnému toku pomocou dodatočných armatúr. Odtokové potrubie sa inštaluje v najnižšom bode systému.
2. etapa - pripojenie kotla k elektrickej sieti
Pri pripájaní zariadenia k sieti je nevyhnutná prítomnosť prerušovača obvodu. Dôležité je správne pripojenie uzemňovacieho vodiča. Pri preplňovaných kotloch je potrebné dbať na správne zapojenie fázy a nuly.
3. etapa - pripojenie jednotky k komínu
Väčšina moderných nástenných kotlov používa koaxiálny komín, ktorý sa odvádza horizontálne cez stenu so sklonom smerom von. Pri veľkých vonkajších jednotkách je vhodná vertikálna konštrukcia.

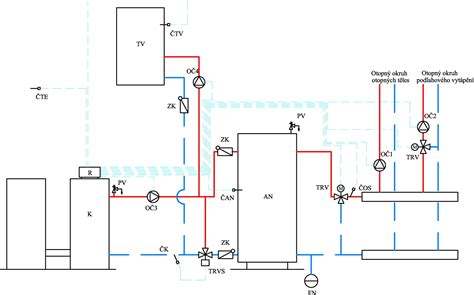

Varianty schém s kotlom
Ak štandardný výkon kotla nestačí, systém sa dopĺňa o externý bojler. Pri pripojení nepriameho vykurovacieho kotla je dôležité správne zapojenie, aby sa predišlo problémom s vykurovaním alebo zníženiu životnosti kotla.

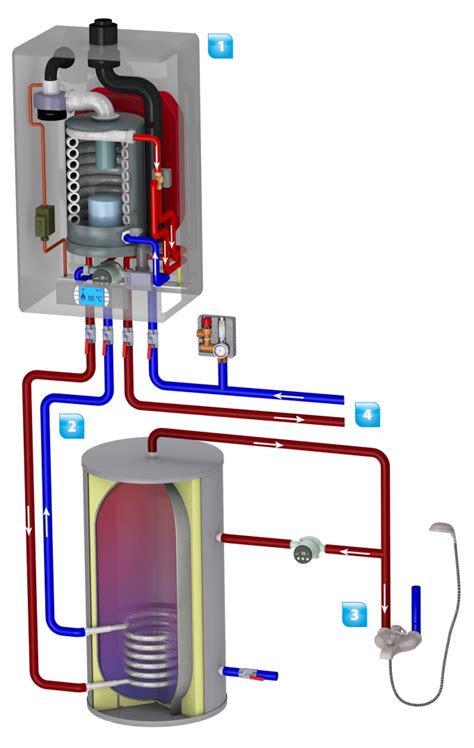

Pripojenie nepriameho kotla k vykurovaciemu okruhu pomocou trojcestného ventilu zabezpečuje efektívne ohrievanie vody bez negatívneho vplyvu na kotol.
Praktickejšími možnosťami sú vrstvené kotly alebo elektrické pohony, ktoré zvyšujú komfort používania teplej vody.
Ako funguje kotol
Zhrnutie
Pripojenie kotla k systému je výsledkom správnej inštalácie. Po zozbieraní a príprave dokumentácie je potrebné zapojiť dvojokruhový kotol na kúrenie, elektrinu a komín. Funkcie konkrétneho modelu sú uvedené v návode na použitie. Odporúča sa zveriť prvé spustenie jednotky špecialistovi, ktorý skontroluje všetky bloky, nastaví režimy a poučí majiteľa o prevádzke zariadenia.
