Kapilárový termostat je spoľahlivé zariadenie na reguláciu teploty, ktoré sa bežne používa v systémoch vykurovania, chladenia, v domácich spotrebičoch (pece, chladničky, ohrievače vody) a v systémoch HVAC. Jeho hlavnou prednosťou je schopnosť presného merania a ovládania teploty na mieste vzdialenom od samotného telesa termostatu.
Princíp fungovania
Základný princíp termostatu s kapilárou sa točí okolo fyzikálnej tepelnej rozťažnosti kvapaliny alebo plynu v uzavretom systéme.
- Snímací prvok a kapilára: Snímací prvok (čidlo) je strategicky umiestnený v oblasti, kde je požadovaná regulácia teploty. Je k nemu pripojená kapilárna trubica - štíhla, uzavretá kovová trubica obsahujúca termostatickú kvapalinu.
- Expanzia a kontrakcia: Keď sa teplota v okolí čidla zvyšuje, termostatická kvapalina expanduje. Naopak, keď teplota klesá, tekutina sa sťahuje.
- Mechanický prenos: Zmeny objemu kvapaliny spôsobujú zmeny tlaku v kapiláre. Tento tlak pôsobí na membránu alebo vlnovec, ktorý je pripojený k mechanickému spínaču.

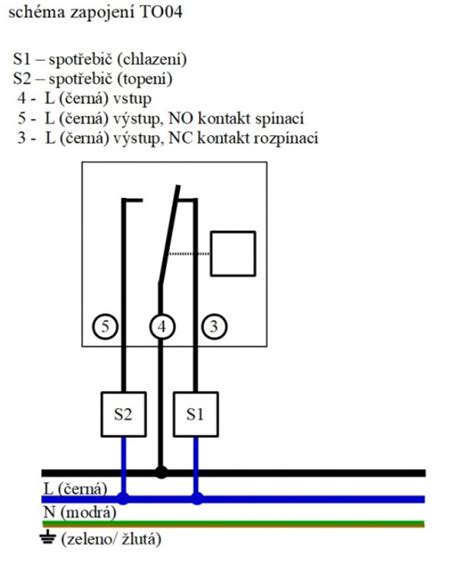

- Akčný mechanizmus: Pohyb mechanického komponentu aktivuje spínač (často typu SPDT), ktorý zapne alebo vypne pripojený systém (napr. ohrievač alebo kompresor).
ONLINE EXPERIMENT: Určenie povrchového napätia vody z kapilárnej elevácie
Kľúčové vlastnosti a technické parametre
Kapilárové termostaty sú obľúbené pre svoju mechanickú odolnosť a nevyžadujú externé napájanie pre svoju základnú činnosť. Medzi ich hlavné charakteristiky patria:
| Vlastnosť | Popis |
|---|---|
| Externé čidlo | Umožňuje diaľkové meranie teploty; dĺžka kapiláry býva od 0,9 m až do 2 m. |
| Presnosť | Typická presnosť merania sa pohybuje okolo ± 3 °C. |
| Spínacia záťaž | Často zvládajú záťaž až 15 A, čo umožňuje priame spínanie výkonných prvkov. |
| Nastaviteľnosť | Väčšina modelov obsahuje číselník na manuálne nastavenie požadovanej teploty. |
Aplikácie a výhody
Vďaka svojej konštrukcii je možné termostat namontovať na stenu alebo DIN lištu, zatiaľ čo samotné čidlo môže byť umiestnené pod izoláciou potrubia alebo v jímke nádrže. Medzi najčastejšie využitie patria:
- Regulácia vykurovania: Napríklad modely ako Salus AT10F určené pre kotly a akumulačné nádrže.
- Protimrazová ochrana: Špecifické modely s rozsahom -35 °C až +35 °C, napríklad Arthermo F2000 N.
- Priemyselné a domáce spotrebiče: Regulácia teploty v ohrievačoch oleja, elektrických kotloch a chladiacich zariadeniach.
Inštalácia a najčastejšie chyby
Správna inštalácia je kľúčová pre dlhú životnosť zariadenia:
- Manipulácia s kapilárou: Kapilára je hermeticky uzavretá trubička. Jej zlomenie, prestrihnutie alebo pokus o skrátenie spôsobí vytečenie náplne a znefunkčnenie prístroja. Prebytočnú dĺžku treba opatrne zvinúť bez zalomenia.
- Kontakt čidla: Voľne položené čidlo vedie k oneskoreným reakciám. Odporúča sa použiť teplovodivú pastu a zaistiť čidlo pevne k meranému povrchu.
- Umiestnenie: Čidlo by malo byť v mieste, kde najpresnejšie odráža teplotu obsluhovaného objektu, napríklad v blízkosti výstupu z kotla.
