Princíp fungovania kapilárového regulačného termostatu

Kapilárny regulačný termostat je špeciálne zariadenie na reguláciu teploty, ktoré využíva kvapalinu v kapilárnych trubiciach na automatické nastavenie teploty. Kapilárne riadené termostaty snímajú zmeny okolitej teploty prostredníctvom tekutiny snímajúcej teplotu vo vnútri. Je to typ zariadenia na reguláciu teploty, ktorý sa bežne používa v zariadeniach, ako sú pece, ohrievače vody, chladničky a systémy HVAC.

V skratke, kapilárny regulačný termostat je zariadenie na reguláciu teploty založené na princípe kapilárneho snímania teploty. Má výhody jednoduchej konštrukcie, vysokej spoľahlivosti, rýchlej odozvy a nastaviteľnej presnosti.

Čo je kapilárny termostat?

Kapilárny termostat, známy tiež ako tekutý termostat, sa spolieha na rozširovanie kvapaliny vo vnútri kapilárnej trubice. Teplota sa prenáša do regulátora teploty cez teplotnú ochranu a regulátor teploty vydáva spínacie príkazy na ovládanie prevádzky zariadenia, aby sa dosiahla ideálna teplota a efekt úspory energie.

Princíp fungovania kapilárneho termostatu

Kapilárny termostat funguje na základe fyzikálneho princípu rozťažnosti kvapaliny alebo plynu v uzavretej kapilárnej trubičke. Základná štruktúra termostatu kapilárneho typu sa skladá hlavne z banky snímajúcej teplotu (Bulb), kapilárnej trubice (Capillary) a ovládacieho mechanizmu.

Keď sa kvapalina vo vnútri trubice rozširuje alebo sa sťahuje, aktivuje to teplotu. Kapilárny termostat pozostáva zo snímacej žiarovky naplnenej kvapalou, ktorá je pripojená k dlhej kapilárnej trubici. Žiarovka alebo snímací prvok je strategicky umiestnený v oblasti, kde je požadovaná regulácia teploty.

Keď sa teplota zvyšuje, tekutina vo vnútri žiarovky sa rozširuje. Zmeny teploty v mieste umiestnenia čidla (na konci kapiláry) spôsobia zmenu objemu náplne, čo následne aktivuje spínací mechanizmus termostatu. Vygenerované zmeny tlaku sa prenášajú do riadiaceho mechanizmu cez kapiláru.

Termostat je navrhnutý tak, aby udržal predvolený teplotný rozsah rozšírením a sťahovaním kvapaliny v trubici. Keď teplota dosiahne požadovaný bod, termostat aktivuje alebo deaktivuje vykurovací prvok na udržanie stabilných podmienok. Kaplanárny termostat je pripojený k ovládaciemu spínaču.

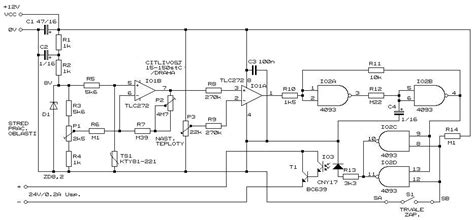

Princíp činnosti termostatu spočíva v automatickom odbere vzoriek a monitorovaní okolitej teploty pomocou teplotného snímača. Keď je okolitá teplota vyššia ako nastavená regulačná hodnota, spustí sa regulačný obvod a je možné nastaviť regulačnú hysterézu. Ak teplota stále stúpa, keď stúpne na nastavený bod alarmu prekročenia limitu, aktivuje sa funkcia alarmu prekročenia limitu.

Ak nie je možné efektívne kontrolovať riadenú teplotu, aby sa predišlo poškodeniu zariadenia, je možné zariadenie zastaviť aj funkciou vypnutia a pokračovať v chode. Keď sa teplota priblíži k nastavenej hodnote, ovládací spínač buď otvorí alebo zatvorí elektrický obvod. Ak je teplota príliš nízka, termostat signalizuje zapnutie vykurovacieho systému. Kapilárne trubice sú kľúčovými komponentmi pre snímanie teploty a prenos signálu.

Tento typ riešenia je čisto mechanický a nevyžaduje externé napájanie pre svoju funkciu.

Kľúčové vlastnosti termostatov s kapilárou

• Externé čidlo (kapilára): Umožňuje meranie teploty na diaľku od samotného telesa termostatu. Dĺžka kapiláry sa líši v závislosti od modelu, napríklad 1,2 metra, 1 meter, 2 metre alebo 0,9 metra.
• Rozsah regulácie: Väčšina kapilárnych termostatov pokrýva široký rozsah regulácie, typicky od 0 °C do 90 °C, ale existujú aj modely s užšími rozsahmi, ako napríklad 0 - 60 °C, 0 - 40 °C, 7 - 77 °C alebo špecifické protimrazové rozsahy od -35 °C do +35 °C.
• Prepínací kontakt: Termostaty sú vybavené prepínacím kontaktom (SPDT), ktorý umožňuje spínanie pri náraste teploty (pre vykurovacie systémy) alebo pri poklese teploty (pre chladiace systémy alebo ochranu proti zamrznutiu).
• Max. záťaž: Kapilárne termostaty zvládajú spínať značnú záťaž, často až 15 A (pri odporovej záťaži), čo umožňuje priame spínanie výkonných čerpadiel alebo elektrických špirál bez potreby použitia externého stýkača.
• Presnosť: Typická presnosť merania sa pohybuje okolo ± 3 °C.
• Montáž: Tieto termostaty sa zvyčajne montujú na stenu, zatiaľ čo čidlo na konci kapiláry sa umiestňuje na merané miesto.

Výhody kapilárnych termostatov

Hlavnou výhodou kapilárnych termostatov je možnosť oddeliť samotný regulačný prvok (termostat) od horúceho povrchu alebo ťažko dostupného miesta merania. Tenká kapilára umožňuje flexibilné umiestnenie čidla pod izoláciu potrubia, v jímke v nádrži alebo v iných strategických bodoch.

Aplikácie kapilárnych termostatov

Kapilárne termostaty sa široko používajú v rôznych odvetviach kvôli ich spoľahlivosti a presnosti. Niektoré z najbežnejších aplikácií zahŕňajú:

• Domáce spotrebiče: Kapilárne termostaty sa bežne vyskytujú v chladničkách, práčkach a rúrach, kde regulujú vnútorné teploty, aby sa zaistil optimálny výkon.
• HVAC systémy: Používajú sa tiež pri zahrievaní, vetraní a klimatizačných systémoch na udržanie teploty miestnosti alebo na riadenie procesu vykurovania.
• Priemyselné vybavenie: Kapilárne termostaty sa používajú v prvkoch priemyselného vykurovania, kde je regulácia teploty rozhodujúca pre udržiavanie účinnosti a bezpečnosti strojov.
• Automobilový priemysel: Vo vozidlách pomáhajú regulovať ohrievače blokov motora a zaisťujú optimálne prevádzkové teploty.
• Spracovanie potravín: Tieto termostaty sa používajú v peciach, fritézach a iných zariadeniach na zabezpečenie konzistentných teplôt počas prípravy potravín.

Špecifické modely a ich použitie

Na trhu existuje viacero typov kapilárnych termostatov, ktoré sa líšia rozsahom regulácie, dĺžkou kapiláry a špecifickým určením.

Príklady termostatov a ich charakteristiky:

• Salus AT10F: Tento model je navrhnutý ako termostat s externým kapilárovým čidlom, vhodný pre nastavenie teploty v rozsahu 30 - 90 °C. Je ideálny pre reguláciu teploty v kotloch alebo akumulačných nádržiach.
• Arthermo F2000 N: Tento termostat je špecificky určený ako protimrazový termostat, napríklad na ochranu proti namŕzaniu freónových výmenníkov. Pracovný rozsah teplôt je od -35 °C do +35 °C.
• EMOS Príložný manuálny kapilárový termostat P5684/P5682: Tieto termostaty sú určené na pripevnenie na potrubie a meranie teploty vykurovacej vody. Rozsah merania teploty je typicky od 0 °C do 90 °C.
• Danfoss KP81: Kapilárny regulátor teploty s rozsahom 80 - 150 °C.
• TG termostat kapilárový: Existujú varianty s pevnou teplotou (napr. 70 °C) alebo nastaviteľným rozsahom (napr. 0 - 90 °C), často dodávané v súprave s ovládacím kolieskom.
• IMIT Termostat kapilárový 0-60°C: Vhodný pre plynové kotly, elektrické kotly a kotly na tuhé palivo s rozsahom nastavenia 0-60°C a dĺžkou kapiláry 1000 mm.
• DNK termostat kapilárový 0-90°C: S dĺžkou kapiláry 2000 mm, určený pre široké spektrum aplikácií.
• ROBUR termostat kapilárový 0-40°C: Určený pre reguláciu teploty v rozmedzí 0-40°C v tepelných zariadeniach.
• Termostat kapilárový 7-77°C KR10 pre DRAŽICE: Náhradný diel pre kotly DRAŽICE s kapilárnou teplotnou sondou.

Inštalácia a časté chyby

Správna inštalácia kapilárneho termostatu je kľúčová pre jeho správnu funkciu a dlhú životnosť.

Montážny postup:

1. Upevnenie termostatu: Teleso termostatu priskrutkujte na stenu v blízkosti zariadenia, ktoré má regulovať.
2. Umiestnenie čidla: Kapilárne čidlo priložte k potrubiu a zaistite ho páskou, sponou alebo vsuňte do jímky v nádrži. Pre zlepšenie prenosu tepla sa odporúča použiť teplovodivú pastu na čidlo.
3. Elektrické zapojenie: Pripojte vodiče k príslušným svorkám termostatu (C-1 pre rozpínanie, C-2 pre spínanie).
4. Nastavenie teploty: Otočným gombíkom nastavte požadovanú prevádzkovú teplotu.

Časté chyby pri inštalácii:

• Poškodenie kapiláry: Kapilára je hermeticky uzavretá trubička a jej zlomenie alebo prestrihnutie spôsobí vytečenie náplne a nefunkčnosť termostatu. Prebytočnú dĺžku kapiláry je potrebné opatrne zvinúť bez zalomenia.
• Nedostatočný kontakt čidla: Voľne položené čidlo bez dobrého kontaktu s meraným povrchom vedie k oneskoreným reakciám a nesprávnej regulácii.
• Zlomenie alebo skrátenie kapiláry: Kapiláru nie je možné predĺžiť ani skrátiť bez rizika poškodenia.
• Nesprávne umiestnenie čidla: Čidlo by malo byť umiestnené v mieste, kde najpresnejšie odráža požadovanú teplotu (napr. v blízkosti výstupu z kotla, v akumulačnej nádrži).

Technické parametre a výber vhodného modelu

Pri výbere kapilárneho termostatu je dôležité zohľadniť niekoľko technických parametrov:

• Rozsah regulácie: Musí zodpovedať prevádzkovým podmienkam systému.
• Maximálna záťaž: Dostatočná pre priame spínanie pripojených zariadení (čerpadlá, špirály).
• Dĺžka kapiláry: Dostatočná na dosiahnutie požadovaného miesta merania.
• Typ kontaktu: Prepínací (SPDT) pre univerzálne použitie.
• Montáž: Zvážte, či preferujete montáž na stenu alebo priamo na potrubie (modely bez "F" v názve).
• Špecifické funkcie: Napríklad protimrazová ochrana alebo špecifické rozsahy pre kotly.

Pre presné meranie teploty v nádržiach sa odporúča použiť jímku (puzdro), aby čidlo nebolo v priamom kontakte s kvapalinou, najmä ak je agresívna.

Budúcnosť kapilárnych termostatov

Ako priemyselné odvetvia pokračujú v rozvíjaní, dopyt po presných a spoľahlivejších systémoch regulácie teploty rastie. Očakáva sa, že kapilárne termostaty sa stanú neoddeliteľnou súčasťou inteligentných domácich systémov. Elektronické termostaty s kapilárou predstavujú spoľahlivé a flexibilné riešenie pre reguláciu teploty v rôznych vykurovacích a chladiacich systémoch. Vďaka svojej konštrukcii umožňujú meranie teploty na mieste vzdialenom od samotného termostatu, čo prináša výhody pri inštalácii a presnosti merania.
