Kanálová klimatizácia predstavuje sofistikované a efektívne riešenie pre chladenie a vykurovanie moderných domácností, kancelárií či komerčných priestorov. Ide o typ klimatizačného systému, ktorý je navrhnutý na klimatizáciu celých budov alebo väčších priestorov, ako sú bytové domy, obchodné komplexy a kancelárie. Jej hlavnou charakteristikou je diskrétnosť - vnútorná jednotka je skrytá v podhľade a upravený vzduch je distribuovaný cez vzduchotechnické potrubie do jednotlivých miestností.
Čo je to kanálová vnútorná jednotka?
Vnútorná jednotka klimatizácie je tá súčasť systému, ktorá je umiestnená v interiéri a zabezpečuje tepelne upravený vzduch v priestore. V prípade kanálového prevedenia ide o skrytú stropnú jednotku, ktorá slúži ako srdce systému produkujúce chladený vzduch alebo teplo podľa aktuálnych požiadaviek. Na rozdiel od bežných nástenných klimatizácií, ktoré chladia len lokálnu oblasť, kanálová klimatizácia poskytuje rovnomerné a diskrétne klimatizovanie celého objektu bez toho, aby narúšala dizajn interiéru.
Hlavné komponenty systému
- Vnútorná jednotka (výparník): Skrytá v strope, najčastejšie v technickej miestnosti alebo v podhľade.
- Vzduchové potrubie (kanály): Sústava kanálov umiestnených v stenách alebo stropoch budovy pre rozvod vzduchu.
- Vyústenia (mriežky): Minimalistický výstup vzduchu s možnosťou rôznych dizajnových prevedení.
- Vonkajšia jednotka: Klasická jednotka umiestnená v exteriéri, podobne ako pri split alebo multisplit systémoch.
Princíp fungovania a úloha výparníka
Srdcom kanálovej klimatizácie je výparník, čo je časť chladiaceho zariadenia, v ktorom chladivo odoberá teplo z okolia alebo z teplonosnej látky. Chladivo do výparníka vstupuje v stave sýtej kvapaliny alebo mokrej pary a odoberaním tepla sa ohrieva, čo má za následok jeho vyparovanie. Vnútorná jednotka obsahuje tento výmenník tepla spolu s ventilátorom a filtrami.

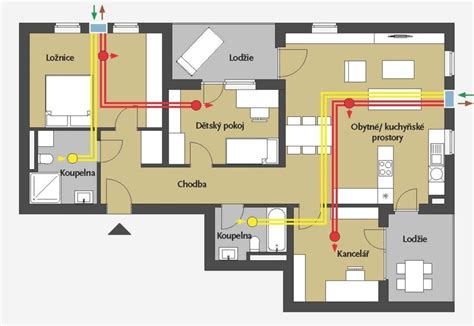

Proces začína v tepelnom výmenníku, kde sa chladivo odparí pri nízkej teplote. Chladivo cirkuluje medzi vnútornou a vonkajšou jednotkou. Vnútri výparníka chladivo absorbuje teplo z nasávaného vzduchu, čím ho ochladzuje. Ochladený vzduch je následne ventilátorom tlačený do vzduchovodov. Tieto kanály sú strategicky rozmiestnené po celej budove a končia vyústeniami (mriežkami alebo difúzormi) v jednotlivých miestnostiach. Ohriaty vzduch z miestností je nasávaný späť do vnútornej jednotky cez sacie mriežky a cyklus sa opakuje.
Refrigeration Cycle | Vapor Compression Cycle | Animation | #Refrigerationcycle #HVAC
Technické typy výparníkov
V technickej praxi sa môžeme stretnúť s rôznymi konštrukciami výparníkov, ktoré ovplyvňujú efektivitu prenosu energie:
- Suchý výparník: Chladivo prúdi a vyparuje sa vo vnútri rúrok, pričom z vonkajšej strany je privádzaná ochladzovaná látka.
- Zaplavený kotlový výparník: Tvorí ho dutý uzavretý valec so sústavou rúrok, ktorými preteká ochladzovaná látka, zatiaľ čo rúrky sú z vonkajšej strany omývané chladivom.
Pri vykurovaní funguje systém na princípe tepelného čerpadla. Vonkajšia jednotka odoberá teplo z vonkajšieho vzduchu a odovzdáva ho dovnútra prostredníctvom vnútornej jednotky. Kompresor zvýši tlak a teplotu chladiva, ktoré následne uvoľňuje teplo do vykurovacieho systému. Tepelné čerpadlá sú mimoriadne efektívne, pretože dokážu vyprodukovať niekoľkonásobne viac energie, než spotrebujú.
Výhody kanálovej vnútornej jednotky
Použitie kanálovej jednotky prináša množstvo benefitov, od estetických až po prevádzkové. Moderné systémy často využívajú invertorovú technológiu, ktorá plynule reguluje výkon kompresora, čo vedie k energetickej úspore, stabilnejšej teplote bez výkyvov a tichšej prevádzke.
Vďaka riešeniam, ako je pléna Airzone s motorizovanými klapkami, zvládne jedna kanálová jednotka klimatizovať až 6 zón s individuálnym nastavením požadovanej teploty. Toto riešenie je mimoriadne výhodné u prenajímaných kancelárskych budov, pretože dovoľuje častú zmenu dispozície bez nutnosti zásahu do chladivového okruhu - stačí zmeniť vedenie vzduchotechnických potrubí a polohu vyústení.
Ďalšou významnou výhodou je zníženie zaťaženia hlukom z technológie. Servisné práce na klimatizácii môžu prebiehať mimo pobytový priestor, napríklad v chodbe alebo technickej miestnosti, takže neobmedzujú zamestnancov či obyvateľov v ich činnosti.
Prehľad výhod a nevýhod
| Výhody | Nevýhody |
|---|---|
| Rovnomerné klimatizovanie celého priestoru | Vyššia počiatočná investícia |
| Diskrétny dizajn a estetika (skryté v strope) | Náročnejšia inštalácia |
| Možnosť zónovej regulácie (až 6 zón) | Potreba priestoru pre vzduchovody (zníženie stropu) |
| Vysoký výkon a tichá prevádzka v interiéri | Obmedzená flexibilita pri dodatočnej inštalácii |
| Možnosť integrácie s rekuperáciou | Servis vyžaduje prístup do podhľadu |
Použitie a inštalácia
Kanálová klimatizácia je ideálnym riešením pre náročnejších používateľov, ktorým záleží na diskrétnosti. Najčastejšie sa využíva v rodinných domoch a vilách, bytoch s rozsiahlejšou plochou, kancelárskych open-space priestoroch, obchodoch či hoteloch. Pokiaľ nechcete mať viditeľnú vnútornú jednotku, kanálový systém je správnou voľbou.
Proces inštalácie v 8 krokoch
- Návrh systému: Projektovanie rozloženia vzduchovodov a určenie veľkosti vyústení.
- Inštalácia vnútornej jednotky: Umiestnenie a pevné upevnenie jednotky v podhľade.
- Montáž vzduchovodov: Inštalácia a dôkladná izolácia potrubí v stenách alebo stropoch.
- Inštalácia vonkajšej jednotky: Osadenie kompresorovej časti v exteriéri.
- Prepojenie jednotiek: Pripojenie chladivového potrubia, elektrických káblov a odvodu kondenzátu.
- Inštalácia vyústení: Osadenie mriežok a sacích elementov v miestnostiach.
- Testovanie a spustenie: Kontrola tesnosti systému a prvé spustenie.
- Zaškolenie: Vysvetlenie ovládania a následnej údržby systému používateľovi.
Tepelné čerpadlá a kanálové jednotky sú moderné, ekologické zariadenia s dlhou životnosťou a nízkou náročnosťou na údržbu. Pre dosiahnutie maximálnej efektivity je možné ich kombinovať s fotovoltickými panelmi, čím sa minimalizuje uhlíková stopa a znižujú náklady na prevádzku domácnosti či firmy.
