Efektívna prevádzka systémov VZT (vykurovanie, vetranie a klimatizácia) je rozhodujúca pre udržanie komfortného vnútorného prostredia v budovách. Vzduchotechnika je komplexný odbor, ktorý sa zaoberá úpravou a distribúciou vzduchu v uzavretých priestoroch, pričom správny výber potrubia a jeho súčastí priamo ovplyvňuje výkon, hlučnosť a energetickú náročnosť celého systému. Potrubia sú v normách STN nazývané aj ako vzduchovody.
Výber vzduchotechnického potrubia a požiadavka na jeho parametre vyplýva v zásade z použitého vzduchotechnického zariadenia, ako sú klimatizačné jednotky, tepelné čerpadlá, výmenníky tepla či vetracie systémy. Jedná sa hlavne o rozmery a tesnosť potrubia. Tvar potrubia v priereze je štandardne kruhový alebo štvorhranný. Hoci sú možné aj potrubia šesťhranné či lichobežníkové, v praxi sa s nimi stretávame zriedka.
Klasifikácia a vlastnosti potrubných systémov
Kruhové potrubie
Kruhové potrubie, často nazývané aj spiro rúra, je vyrobené použitím špirálového falca. Z ekonomického hľadiska je vhodné voliť dĺžku rovných rúr 3 metre, čo uľahčuje manipuláciu a skladovanie. Spájanie kruhového potrubia a tvaroviek nie je zložité - tvarovka sa zasúva priamo do rúry (systém Mi) alebo sa tvarovky spájajú prostredníctvom vonkajších spojok (Ma). Pri zvýšených požiadavkách na tesnosť sa využíva systém s gumičkou alebo spájanie pomocou lisovaných prírub a nerozoberateľných rýchlospojok.
Hranaté (štvorhranné) potrubie
Hranaté potrubie sa používa vo všetkých možných rozmeroch podľa STN EN 1505, pričom ideálny prierez je do pomeru strán 1:3. Štandardná dĺžka rovných rúr býva 1415 resp. 1395 mm v prevedení s falcovaným profilom, alebo 1500 mm s lištovými prírubami. Hranaté potrubie sa spája spravidla pomocou prírub, ktoré môžu byť vytvarované priamo z plechu (tzv. integrovaná príruba), čo zamedzuje netesnostiam.
Triedy tesnosti potrubia
Podľa požiadaviek na tesnosť rozlišujeme niekoľko tried:
- Trieda A: Použitie pre bežné a zvýšené požiadavky na tesnosť bez dodatočného tesnenia.
- Trieda B: Pre vysoké požiadavky na tesnosť, potrubie je dodatočne tesnené (napr. nemocničné priestory, potravinársky priemysel).
- Trieda C: Pre najvyššie požiadavky, potrubie je celo-letované alebo celo-tmelené (čisté priestory).
MONTÁŽ SPIRO POTRUBIA • A P I A G R A s.r.o.
Izolácia vzduchotechnických rozvodov
Izolácia NOBASIL plní na vzduchotechnických potrubiach funkciu tepelnej, protipožiarnej i zvukovej izolácie. Izolácia je kľúčom k zníženiu účtov za energie a ochrane systému pred kondenzáciou. Pri prechode vzduchotechnických potrubí chladnými miestnosťami musia byť izolované na vonkajšej strane, aby v nich nemohlo dochádzať ku kondenzácii.
Spôsoby montáže izolácie
Izolácia sa pripevňuje k potrubiu najčastejšie nerezovými páskami alebo v kombinácii s pripevnenými tŕňmi. Najlepšie je izoláciu montovať v dvoch i viacerých vrstvách. Tento spôsob je výhodný hlavne pri zariadeniach s teplotami nad 500 °C, kde by každá vrstva mala mať inú objemovú hmotnosť. Materiál s vyššou objemovou hmotnosťou vždy susedí s povrchom. Je dôležité, aby boli povrchy zlepovaných materiálov čisté a suché. Povrchy z neupravených ocelí sa musia obrúsiť od nečistoty a hrdze a mastnotu odstrániť pomocou saponátov alebo rozpúšťadiel.
Typy izolačných materiálov
- Lamelové pásy (napr. NOBASIL LSP): Vhodné na tepelnú a zvukovú izoláciu, často kašírované hliníkom.
- Izolačné skruže: Určené na potrubné rozvody, ktorých vonkajší priemer je menší ako vnútorný priemer skruže. Skruž sa na začiatku montáže roztvorí na pozdĺžnom zámkovom spoji a osadí sa na potrubie.

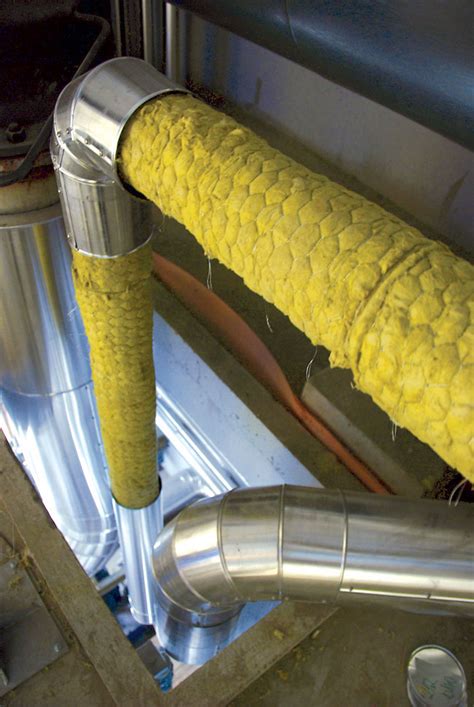

- Rohože na drôtenom pletive: Aplikujú sa na povrch, pričom okraje musia byť natesno. Každých 30 cm je potrebné rohož utiahnuť páskou.

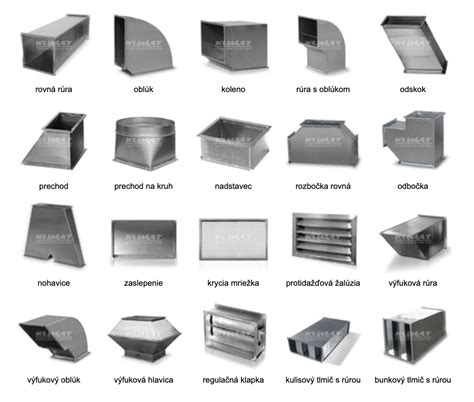

Potrubné elementy a príslušenstvo
Vzduchotechnický systém tvoria okrem samotných rúr aj rôzne potrubné elementy, ktoré zabezpečujú reguláciu a filtráciu vzduchu:
| Element | Funkcia a popis |
|---|---|
| Klapky | Regulačné, zmiešavacie, spätné či škrtiace prvky na ovládanie prúdu vzduchu. |
| Tlmiče hluku | Vhodné na tlmenie hluku šíreného potrubím, vkladajú sa za ventilátor alebo ohyb. |
| Filtračné boxy | Zariadenia používané na filtráciu vzduchu, štandardne obsahujú filter triedy G4. |
| Protidažďové žalúzie | Chránia nasávacie a výfukové otvory pred dažďovou vodou a vniknutím nečistôt. |
| Pružné pripojenia | Manžety zamedzujúce šíreniu vibrácií a chvenia od ventilátorov. |
K ďalším dôležitým súčastiam patria výfukové hlavice, ktoré vyfukujú škodliviny vysoko do voľného priestoru, a ohrievače či chladiče vzduchu určené na úpravu teploty v rozvodoch. Pre údržbu sú nevyhnutné servisné dvierka z pozinkovaného plechu, ktoré umožňujú čistenie potrubia.
Požiarna bezpečnosť a ochrana
Protipožiarne systémy v systémoch VZT zohrávajú zásadnú úlohu pri predchádzaní šíreniu požiaru. Protipožiarne tesnenie sa zameriava na utesnenie prestupov vytvorených VZT potrubím prechádzajúcim cez požiarne bariéry (steny, stropy). Podľa normy STN EN 1366-1 sa skúša požiarna odolnosť vzduchotechnických potrubí, pričom sa hodnotí ich schopnosť udržať stabilitu a zabrániť šíreniu plameňov a tepla.
Pri realizácii je neprípustné používať nezaizolované vzduchotechnické potrubia v inštalačných šachtách, pretože by nevyhoveli požiarnej skúške na izoláciu prenosu tepla. Nesprávne je tiež používať bežnú PUR penu na tesnenie prestupov; namiesto toho sa musia použiť schválené protipožiarne tmely, manžety alebo minerálna vlna so správnou objemovou hmotnosťou.
Inštalácia v špecifických podmienkach
Pri ukladaní potrubia pod povrch terénu je hlavným problémom vlhkosť pôdy. Existujú dva druhy uloženia do zeme:
- Priamo do zeme: Celé zaizolované potrubie sa musí vložiť do plastového chrániča.
- Kanálová konštrukcia: Lepší variant s hranatým prierezom, ktorý býva odvetraný a umožňuje jednoduchú kontrolu a údržbu.
Vzduchotechnika zostáva kritickým faktorom v úsilí o vytvorenie udržateľného a zdravého zastavaného prostredia. Pri návrhu je dôležité zvážiť nielen aktuálne potreby, ale aj budúce výzvy spojené s kvalitou vnútorného ovzdušia.
