Princíp fungovania indukčného elektrického kotla

Indukčný elektrický kotol predstavuje moderné riešenie pre vykurovacie systémy, ktoré využíva princíp elektromagnetickej indukcie na generovanie tepla. Jeho činnosť je založená na fyzikálnych javoch objavených už v 19. storočí, no svoje praktické využitie v domácnostiach našiel až v posledných desaťročiach.

Čo je indukčný ohrev?

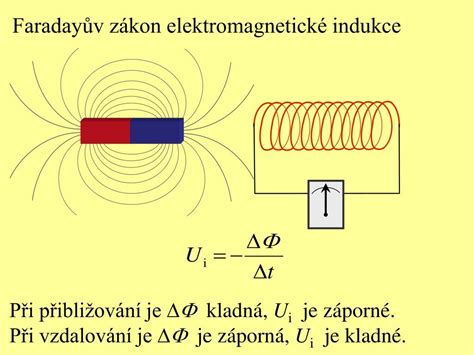

Princíp fungovania indukčného ohrevu je založený na jave elektromagnetickej indukcie. Vo vnútri kotla sa vytvára elektromagnetické pole, ktoré priamo ohrieva špeciálne feromagnetické jadro. Toto jadro následne odovzdáva teplo vode cirkulujúcej vo vykurovacom systéme, čím nahrádza tradičné vykurovacie telesá.

Predajcovia a výrobcovia indukčných ohrievačov (VIN) často zdôrazňujú ich účinnosť, ktorá spočíva v rýchlosti ohrevu prvku a prenosu tepla do systému. Kým bežné vykurovacie teleso môže ohriať vodu vo vykurovacom systéme za 20 až 40 minút, indukčný prvok to dokáže zvládnuť približne o 10 až 15 minút rýchlejšie.

Dôležité! Indukčné ohrievače umožňujú pomerne široký výber chladiacej kvapaliny, vrátane vody, oleja, etylénglykolu a akejkoľvek nemrznúcej zmesi.

Princíp činnosti a zariadenie indukčného elektrického kotla

Princíp činnosti indukčného elektrického kotla je podobný transformátoru. Generátor indukčného prúdu sa skladá z primárneho a sekundárneho vinutia so skratovaným spojením. Primárne vinutie premieňa elektrickú energiu na vírivý prúd a sekundárne vinutie slúži ako teleso induktora.

Pre lepšie pochopenie si môžeme predstaviť jednoduchší príklad: cievka je navinutá na rúrku vyrobenú z dielektrického materiálu (nevodivého pre elektrický prúd). Vo vnútri rúrky je umiestnené jadro z martenzitickej alebo feritickej ocele (feromagnet). Keď je cievka pod napätím, vytvára magnetické pole. Toto magnetické pole ohrieva jadro až na teplotu 750 °C, ktoré následne ohrieva vodu prechádzajúcu rúrkou.

Referencia: Napriek tomu, že indukčný kotol dokáže rýchlo ohriať veľké množstvo chladiacej kvapaliny a samotný jav indukcie vytvára konvekčný pohyb nosiča v systéme, na efektívne vykúrenie väčších priestorov, ako je dvojposchodový dom, je často potrebné nainštalovať aj cirkulačné čerpadlo.

Indukčný kotol je zvyčajne kompaktný, s nízkou výškou (okolo 40 cm), ale značnou hmotnosťou (do 23-30 kg). Vzhľadom na svoju konštrukciu, často vo forme širokej valcovitej rúry, je pre jeho stabilitu nevyhnutné použiť silné dodatočné upevnenia. Pre zvýšenie efektivity sa niekedy spájajú viaceré takéto kotlové rúry.

Štruktúra indukčného kotla, či už vo valcovitom alebo skriňovom prevedení, zahŕňa:

• Zostavu z dielektrického kovu.
• Elektrickú izolačnú vrstvu.
• Jadro z feromagnetu (hrúbka do 7 mm).
• Snímač teploty v telese kotla.
• Vstupné a výstupné potrubia na pripojenie k vykurovaciemu systému a radiátorom.
• Automatické spínače v ovládacom paneli.
• Termostat (elektronika v ovládacom paneli).

Vykurovací systém s indukčným kotlom typicky obsahuje:

• Cirkulačné čerpadlo na zabezpečenie obehu chladiacej kvapaliny.
• Radiátory.
• Indukčný kotol.
• Membránovú expanznú nádrž na reguláciu tlaku.
• Skrinku ovládacieho panela.
• Uzatvárací guľový ventil.

Pozor! Indukčný kotol je vhodný iba pre uzavretý vykurovací okruh.

Trochu o indukčnom varnom paneli

Indukčný varný panel funguje na podobnom princípe ako indukčný kotol, s tým rozdielom, že ohrieva riad. Jeho kľúčové vlastnosti zahŕňajú:

• Automatické rozpoznávanie vhodného riadu (vyrobeného z feromagnetických kovov s plochým dnom).
• Rýchlejšie ohrievanie v porovnaní s plynovými alebo tradičnými elektrickými sporákmi.
• Ohrev iba definovanej oblasti pod riadom, pričom zvyšok povrchu zostáva chladný.

Základná konštrukcia indukčného panelu pozostáva zo:

• Sklokeramického povrchu.
• Izolačnej vrstvy pod povrchom.
• Indukčnej cievky pod izoláciou.
• Riadiacej jednotky a frekvenčného meniča pod cievkou.

V tomto prípade cievka vo vnútri dosky tvorí primárny obvod a samotný riad sekundárny obvod.

Indukčné varné dosky pracujú na ultravysokých frekvenciách (20 kHz až 60 kHz). Aj keď sú považované za bezpečné, ľuďom s kardiostimulátormi sa ich používanie neodporúča.

Výhody a nevýhody indukčného elektrického kotla

Nevýhody

• Elektromagnetické žiarenie: Hoci indukčný kotol nevypúšťa výfukové plyny, šíri okolo seba elektromagnetické pole, ktoré môže ovplyvňovať ľudí, zvieratá a technológie. Jeho bezpečnosť je preto považovaná za podmienenú.
• Riziko prehriatia pri úniku chladiacej kvapaliny: V prípade úniku chladiacej kvapaliny sa elektromagnetické pole automaticky nevypne. Jadro sa bude naďalej zahrievať, čo môže viesť k roztaveniu puzdra v priebehu sekúnd. Preto je nevyhnutné komplexné a spoľahlivé automatické riadenie s funkciou vypnutia napájania v prípade úniku.
• Vysoká cena: Indukčné kotly sú drahšie ako tradičné kotly s vykurovacími telesami, často takmer dvakrát toľko. Deklarovaná účinnosť môže byť nadhodnotená a návratnosť investície môže trvať dlho.
• Nižšia efektivita v porovnaní s plynovými a tuhými palivami: V porovnaní s plynovými a kotlami na tuhé palivá môžu byť indukčné systémy menej racionálne a ekonomické.

Výhody

• Diaľkové ovládanie: Niektoré modely ponúkajú možnosť diaľkového ovládania pomocou elektronického programátora cez GSM kanál, čo umožňuje pohodlné nastavenie teploty aj počas neprítomnosti.
• Nízke nároky na údržbu: Nevyžadujú sa žiadne medziľahlé technické kontroly, výmena vykurovacích telies ani iné rozsiahle opravy a údržbárske práce.
• Dlhá životnosť: Jadro kotla, hoci podlieha opotrebeniu, vydrží výrazne dlhšie ako bežné vykurovacie teleso - až 30 rokov. S kvalitným elektronickým ovládaním môže životnosť dosiahnuť 30-40 rokov.
• Úspora v dlhodobom horizonte: Majitelia indukčných kotlov môžu zaznamenať úspory v porovnaní s kotlami s vykurovacími telesami až po piatich rokoch používania, čo však môže byť zanedbateľné vzhľadom na počiatočné náklady na inštaláciu.
• Vysoká účinnosť: Premieňajú elektrickú energiu na tepelnú s účinnosťou 98-99%.
• Rýchly ohrev chladiacej kvapaliny: Ohrev vody trvá približne 7-10 minút.
• Minimálne požiadavky na chladiacu kvapalinu: Môžu pracovať s bežnou vodou.
• Zvýšená spoľahlivosť: Jednoduchý dizajn bez pohyblivých mechanických častí prispieva k dlhej životnosti.
• Automatický riadiaci systém: Zariadenia sa automaticky zapínajú a vypínajú podľa potreby.
• Bezpečnosť: Konštrukcia certifikovaných kotlov zabraňuje skratom a sú klasifikované ako vysoká trieda elektrickej bezpečnosti.
• Odolnosť voči usadeninám: Vďaka magnetizácii chladiacej kvapaliny a jemným vibráciám sa v indukčných kotloch netvoria prakticky žiadne minerálne usadeniny.

Kto vynašiel indukčnú vykurovaciu jednotku?

Princíp indukcie objavil Michael Faraday v prvej polovici 19. storočia. Už na začiatku 20. storočia bola vo Švédsku uvedená do prevádzky prvá taviaca pec na báze indukcie pre hutnícky priemysel. Hoci inžinieri zvažovali využitie indukcie pre domáce vykurovacie kotly, v minulosti ju považovali za neefektívnu. Indukčné ohrievače sa začali používať v domácnostiach a každodennom živote v SNŠ v polovici 90. rokov. Predtým sa v ZSSR vysokovýkonné indukčné kotly využívali výlučne v ťažkom priemysle na tavenie kovov.

Je pravda, že indukčné ohrievače sú energeticky úsporné?

Ekonomika indukčných kotlov spočíva najmä v počiatočnom náskoku v rýchlosti ohrevu (5-15 minút v porovnaní s vykurovacími telesami). Všetky elektrické ohrievače majú spravidla takmer 100% účinnosť, teda 1 kW elektriny sa premení na 1 kW tepelnej energie. Tvrdenie o 99% alebo 100% účinnosti je často založené na nepochopení fyzikálnych zákonov alebo je marketingovým trikom. Úspora 30-50% na elektrine je skôr legendou ako realitou.

Trvanlivosť: Jadro indukčného kotla podlieha zničeniu, ale vydrží dlhšie ako vykurovacie teleso - približne 30 rokov. Vďaka kvalitným komponentom a európskym elektronickým ovládačom môže životnosť dosiahnuť 30-40 rokov. Majitelia indukčných kotlov však môžu zaznamenať úspory v porovnaní s kotlami s vykurovacím telesom až po piatich rokoch používania, pričom počiatočné náklady na inštaláciu sú vyššie.

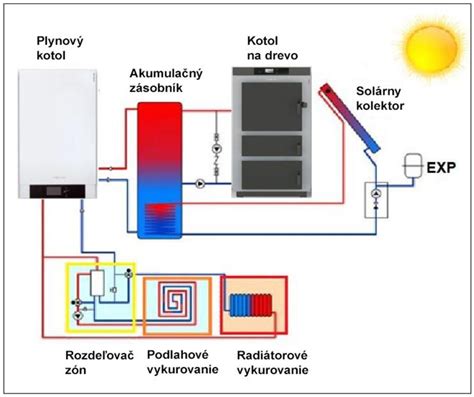

Schéma inštalácie zariadenia na ohrev vody vo vykurovacom systéme

Pri inštalácii indukčného kotla je dôležitý správny výpočet výkonu. Odporúča sa výkon 60 W na meter štvorcový obytnej plochy. Pri samostatnej inštalácii je potrebné dodržiavať nasledujúce pravidlá:

• Vzdialenosť od steny: Kotol by mal byť umiestnený vo vzdialenosti presahujúcej 30 cm od steny.
• Vzdialenosť od stropu a podlahy: Najmenej 80 cm.
• Tlakomer, odvzdušňovač a poistný ventil: Výpustné potrubie musí byť okamžite vybavené týmito prvkami pre absolútnu bezpečnosť.
• Pripojenie k spiatočke: Po bezpečnostnej skupine je vhodné pripojiť horúci prívod k spiatočke, čím sa vytvorí malá slučka proti prehriatiu.
• Uzavieracie ventily: Po pripojení bezpečnostných skupín sa nainštalujú uzavieracie ventily.
• Upevnenie: Kotol musí byť vertikálne pripevnený k stene pomocou špeciálnych upevňovacích prvkov alebo svoriek.

Pomocné zariadenia sa pripájajú k spiatočnému potrubiu v nasledujúcom poradí:

1. Expanzná nádrž.
2. Sedimentačný filter.
3. Hrubý filter.
4. Čerpadlo.
5. Senzor obehu.

Dôležité! Pre indukčný ohrievač je nevyhnutné uzemnenie. Najlepšie je použiť samostatný vodič (zbernicu) a pripojiť ho k hlavnému uzemneniu domu.

Užitočné video

Záver

Indukčný elektrický kotol neponúka zjavné výhody oproti iným typom vykurovacích systémov vzhľadom na jeho vysokú cenu. Ideálnym spotrebiteľom môže byť vlastník vidieckeho domu v neplynofikovanej oblasti, ktorý potrebuje diaľkovo ovládaný vykurovací systém na občasné a mierne používanie. Jeho dlhá životnosť a absencia pravidelnej údržby môžu z dlhodobého hľadiska ospravedlniť náklady.

Na trhu domácich spotrebičov predstavuje indukčný vykurovací kotol stále novinku, no jeho popularita rastie. Medzi elektrickými kotlami tvoria indukčné modely približne 30 %. Ich činnosť je založená na využití indukcie, čo ich odlišuje od konkurentov s konvenčnými vykurovacími prvkami alebo elektródami.
