Hydraulický vyrovnávač dynamických tlakov Viessmann DN80

Spoločnosť Viessmann kladie vysoké nároky na kvalitu všetkých svojich produktov. To zahŕňa aj ich optimálne zladenie a možnosť vzájomnej kombinácie do systémových riešení bez ohľadu na oblasť použitia. Produktový program Viessmann ponúka riešenia pre obytné budovy, ako aj pre komerčnú sféru a priemysel. Okrem systémov pre energeticky efektívne novostavby existujú aj možnosti pre nemodernizované existujúce budovy. Digitálne služby zabezpečujú vysoký komfort obsluhy, ako aj jednoduchý a efektívny energetický manažment.

Sortiment vykurovacích systémov Viessmann zahŕňa:

• Tepelné čerpadlá, ktoré využívajú voľne dostupnú energiu zo vzduchu, zeme alebo vody na vykurovanie a chladenie miestností.
• Plynové kondenzačné kotly, ktoré vďaka pokročilej kondenzačnej technológii mimoriadne efektívne využívajú fosílne palivá ako zemný plyn a LPG. Tieto kotly sa automaticky prispôsobujú rôznym druhom plynu.
• Hybridné vykurovacie systémy, ktoré kombinujú rôzne zdroje tepla, napríklad plynový kotol a tepelné čerpadlo.
• Vykurovanie drevom a peletami, ktoré je klimaticky neutrálne, pretože pri spaľovaní sa uvoľňuje len toľko CO2, koľko stromy absorbovali počas svojho rastu.
• Elektrické vykurovacie systémy, ktoré umožňujú decentralizované vykurovanie a môžu doplniť existujúci systém, rýchlo poskytujúc teplo, keď je potrebné.
• Palivové články, ktoré využívajú princíp kogenerácie (kombinovaná výroba tepla a elektrickej energie), čím zvyšujú mieru sebestačnosti používateľa.
• Fotovoltické systémy, ktoré sú obzvlášť výhodné pri správnej orientácii strechy a vysokej vlastnej spotrebe elektrickej energie (napr. pri vykurovacom systéme založenom na elektrickej energii).
• Solárne tepelné systémy, kde energia vyrobená zo slnečnej tepelnej energie sa môže použiť na ohrev teplej vody alebo na zálohovanie ústredného vykurovania.
• Zásobníkové ohrievače vody, ktoré umožňujú centralizované a decentralizované zásobovanie teplou vodou.
• Vetracie systémy (centrálne a decentralizované), ktoré znižujú vlhkosť vzduchu, čím zabraňujú vzniku plesní a zabezpečujú vysokú kvalitu vzduchu vďaka filtrom.

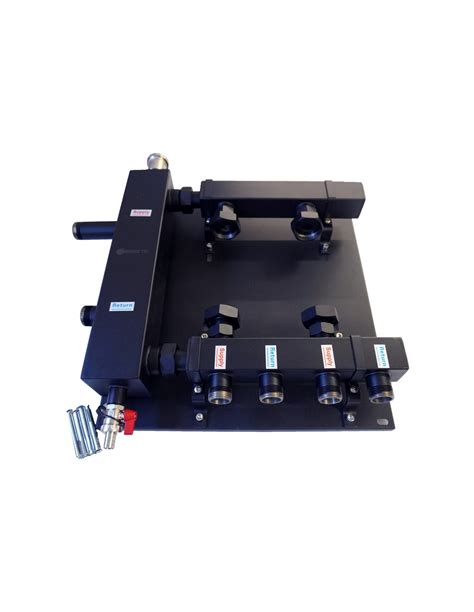

Hydraulický vyrovnávač dynamických tlakov (HVDT)

Hydraulický vyrovnávač dynamických tlakov (HVDT), známy aj ako termo-hydraulický rozdeľovač (THR), je kľúčovým komponentom pre správne fungovanie vykurovacích a chladiacich systémov. Jeho hlavným účelom je udržiavať požadovaný objemový prietok v jednotlivých vetvách vykurovacích a chladiacich zariadení a zároveň eliminovať dynamické tlaky obehových čerpadiel.

Použitie a princíp fungovania

HVDT sa používa na udržiavanie požadovanej tlakovej diferencie v jednotlivých vetvách vykurovacích a chladiacich zariadení. Týmto spôsobom zabezpečuje, že každá vetva dostáva optimálne množstvo teplonosnej látky, čo vedie k efektívnemu a rovnomernému rozloženiu tepla alebo chladu v celom systéme. Jeho funkcia je obzvlášť dôležitá v systémoch s viacerými vykurovacími okruhmi a rôznymi výkonmi.

V kontexte návrhu hydraulického vyrovnávača dynamických tlakov je dôležité zvážiť prietok kotlovým okruhom. Niektoré zdroje uvádzajú, že pre správnu funkciu HVDT by mal byť prietok kotlovým okruhom o 5 - 20 % vyšší ako nominálny prietok. Dosiahnutie tohto zvýšenia prietoku je možné napríklad nastavením čerpadiel v kotlovom okruhu na vyšší výkon. Správne dimenzovanie a nastavenie HVDT a súvisiacich komponentov, ako sú rozdeľovače a zberače, je kľúčové pre celkovú efektivitu a funkčnosť vykurovacieho systému.

Technické parametre a vyhotovenie

Hydraulické vyrovnávače dynamických tlakov Viessmann DN80 a podobné produkty od iných výrobcov sa vyznačujú špecifickými technickými parametrami:

Maximálne prevádzkové teploty a tlaky:

• Maximálna prevádzková teplota do DN 32: +130 °C
• Maximálna prevádzková teplota od DN 40: +110 °C
• Minimálna prevádzková teplota: +2 °C (pre čistú vodu)
• Minimálna prevádzková teplota: -20 °C (pre nemrznúcu zmes)
• Maximálny prevádzkový tlak: 16 bar

Konštrukčné vyhotovenie:

• Priamy typ s vonkajším závitom.
• Pri DN15 až DN20 s kužeľovým tesnením.
• Pri DN25 až DN50 s plochým tesnením.
• Teleso ventilu je vyrobené z mosadze odolnej voči vyplavovaniu zinku.
• Zariadenie je vybavené 2 meracími ventilčekmi pre meranie tlakovej diferencie, ktoré sú namontované z výroby.
• Pri DN40 a DN50 je nutné doobjednať prechodky pre napojenie na potrubie.
• Objednávať samostatne je možné aj prechodky a závitové prechodky pre napojenie ventila na potrubie.

Je dôležité poznamenať, že pre DN40 a DN50 je potrebné dodatočne objednať prechodky na pripojenie k potrubiu. Pre inštaláciu ventilov na rýchle meranie je možné použiť 2 x 1/4" vrtáky uzatvorené uzávermi, pričom tieto ventily sa objednávajú samostatne.

Porovnanie s inými komponentmi

Pri návrhu vykurovacích systémov sa často stretávame aj s inými komponentmi, ako sú čerpadlové skupiny a hydraulické oddelenia. Napríklad:

• Čerpadlová skupina HERZ PUMPFIX SK DIREKT je určená pre vykurovacie a chladiace sústavy na pripojenie jednotlivých okruhov. Môže byť použitá aj na pripojenie zásobníka teplej pitnej vody alebo akumulačného zásobníka. Čerpadlové skupiny môžu byť dodávané s obehovým čerpadlom rôznych výrobcov alebo bez neho, s možnosťou osadenia čerpadla so stavebnou dĺžkou 180 mm.
• Hydraulické oddelenie (napr. z oceľového plechu s tepelnoizolačným obalom z EPP) slúži na hydraulické oddelenie okruhu zdroja tepla/chladu od systému vykurovania/chladenia a na elimináciu dynamických tlakov. Tieto jednotky majú obvykle maximálny prevádzkový tlak 4 bary a maximálnu prevádzkovú teplotu +110 °C.

Je dôležité rozlišovať funkcie a parametre jednotlivých komponentov a správne ich integrovať do celkového návrhu systému. Napríklad, zatiaľ čo HVDT sa zameriava na udržiavanie tlakovej diferencie v jednotlivých vetvách, hydraulické oddelenie slúži na oddelenie okruhov a tlmenie tlakových rázov.
