Rekuperácia tepla, známa aj ako rekuperačný ventilátor (HRV) alebo mechanické vetranie s rekuperáciou tepla (MVHR), predstavuje zariadenie so systémom mechanického vetrania. Jej hlavnou funkciou je obnovovanie energie z extrahovaného vzduchu. Vďaka tomu minimalizujeme tepelné straty a náklady na vykurovanie. Hlavnou a najdôležitejšou funkciou rekuperačného ventilačného systému však nie je iba spätné získavanie energie, ale aj správna a efektívna výmena vzduchu v budove. Rekuperačná jednotka navyše filtruje čerstvý vzduch, pričom trieda filtra určuje účinnosť filtračného procesu.
Jednotka na spätné získavanie tepla je teda výhodná pre domácnosť nielen z dôvodu minimalizácie výdavkov na vykurovací systém, ale aj zo zdravotných dôvodov. Je to zdravá a energeticky úsporná alternatíva otvárania okien, ktorá zabezpečuje nepretržitý prísun filtrovaného čerstvého vzduchu po celý rok.
Výhody rekuperácie tepla
V moderných budovách s vysokou mierou tesnosti je systémové a efektívne spôsoby výmeny vzduchu kľúčové pre zabezpečenie zdravého vnútorného prostredia bez zbytočných tepelných strát. Rekuperácia sa stáva neoddeliteľnou súčasťou moderných obytných i pracovných budov a predstavuje inteligentné riešenie na zníženie energetickej náročnosti budov pri súčasnom zabezpečení optimálnej kvality vnútorného vzduchu.
- Energetické úspory: Rekuperácia tepla je technológia, ktorá zachytáva teplo z odpadového vzduchu opúšťajúceho budovu a využíva ho na ohrev čerstvého vzduchu vchádzajúceho dovnútra. Vďaka tomu môžeme ušetriť na energiách, ktoré by sme minuli na nutné dohriatie, ak je vonkajší vzduch chladnejší, alebo chladenie, ak je vonkajší vzduch teplejší ako vnútorná teplota. Najlepšie jednotky sú schopné rekuperovať až 90 % tepla.
- Zlepšená kvalita vzduchu: Vonkajší vzduch je filtrovaný pred jeho zavedením do budovy, čo zaisťuje najlepšiu možnú kvalitu vzduchu v interiéri, filtruje vzduch od prachu, alergénov a peľu.
- Neustály prívod čerstvého vzduchu: Správne navrhnutý a namontovaný vetrací systém s rekuperáciou tepla zaručuje efektívnu výmenu vzduchu v dome po celý rok. Na rozdiel od prirodzeného vetrania, ktoré v obdobiach jar - leto, keď je teplotný rozdiel medzi vnútorným a vonkajším vzduchom malý, môže znížiť alebo úplne zastaviť prietok vzduchu.
- Kontrola vlhkosti a prevencia plesní: Využitie rekuperácie vzduchu môže výrazne prispieť k zlepšeniu kvality vnútorného prostredia, znižovaniu vlhkosti a predchádzaniu plesniam. Teplotné rozdiely medzi vnútornými a vonkajšími priestormi sú častým dôvodom tvorby plesní v chladných obdobiach. Ventilátor s rekuperáciou tepla (HRV) je ideálny spôsob, ako znížiť vnútornú vlhkosť, pretože vymieňa zatuchnutý vnútorný vzduch za čerstvý vonkajší vzduch, pričom si zachováva väčšinu tepla obsiahnutého vo vnútornom vzduchu.
Ako funguje systém rekuperácie tepla?
V systéme rekuperácie máme dva prúdy vzduchu - prívod a odvod. Tieto prúdy navzájom prechádzajú paralelne vo vnútri ventilátora s rekuperáciou tepla bez fyzického miešania. Celý proces je podobný prirodzenému vetraniu, pri ktorom ventilačný systém odsáva vzduch z takzvaných vlhkých miestností, ako je kuchyňa a kúpeľňa, a dodáva čerstvý vzduch do všetkých obytných miestností a spální. Rozdiel je v tom, že rekuperačná jednotka má výmenník tepla, ktorý umožňuje spätné získavanie tepla, ktoré by sa z budovy bežne vyčerpalo.
Kľúčové komponenty rekuperačnej jednotky
Rekuperačná jednotka je v podstate vzduchotechnická jednotka vybavená rekuperačným výmenníkom. Jej úlohou je efektívna výmena vzduchu v priestoroch - odsávanie zatuchnutého vzduchu a prívod čerstvého vzduchu. Účinnosť rekuperačnej jednotky závisí predovšetkým od kvality a typu komponentov, z ktorých je vyrobená.
Ventilátory
Rekuperačná jednotka má dva samostatné ventilátory: jeden dodáva vzduch a druhý ho odsáva, čím zabezpečujú pohyb vzduchu potrubným systémom. Ich prevádzka musí byť automatizovaná. Ventilátory sú najdôležitejšou súčasťou každej vzduchotechnickej jednotky, pretože od nich závisí spotreba energie, kapacita prúdenia vzduchu, dostupný tlak a emisie hluku. Väčšina rekuperácií je ponúkaná s radiálnymi ventilátormi, dozadu zakrivenými obežnými kolieskami a EC motormi, ktoré majú nižšiu spotrebu energie a väčší rozsah regulácie otáčok.
Výmenník tepla
Výmenník tepla je hlavným prvkom jednotiek na spätné získavanie tepla, ktorý zvyšuje ich funkčnosť a je zodpovedný za spätné získavanie tepla z odvádzaného vzduchu.
- Krížový výmenník tepla: Je najobľúbenejší a dobre sa hodí v malých systémoch rekuperácie tepla pre obydlia a kancelárie.
- Rotačný výmenník tepla: Predstavuje pokročilejšie a nákladnejšie riešenie s vyššou účinnosťou (až 90%), avšak pri prevádzke môže vytvárať viac hluku.
- Protiprúdové výmenníky tepla: Dosahujú najvyššiu účinnosť a väčšina rekuperácií na trhu je vybavená doskovými protiprúdovými výmenníkmi tepla. Tieto vyžadujú inštaláciu sofistikovanejšieho riadiaceho systému.
Riadiaci systém
Riadiaci systém je srdcom rekuperačnej jednotky. S minimálnym zásahom používateľa prevádzkuje jednotku s maximálnou účinnosťou a automaticky reguluje parametre jej chodu. Umožňuje reguláciu teploty, prietoku vzduchu a činnosti ventilátorov.
Plášť jednotky
Plášť jednotky má za úlohu udržať všetky komponenty na správnom mieste a zaručiť dobrú tepelnú a zvukovú izoláciu, čím sa utlmuje činnosť jednotky a minimalizuje hladina hluku. Dôležitý je tiež ľahký prístup k filtrom (pre pravidelnú výmenu) a k výmenníku tepla (pre čistenie), ako aj k ďalším komponentom (ventilátory, teplotné sondy) pre prípadnú výmenu.
Filtre
Trieda filtrov určuje, ako dobre sa bude vzduch čistiť od prachu a iných nečistôt. Ich úlohou je zastaviť všetky nezdravé látky a nedovoliť im dostať sa do miestností. V rekuperačnej jednotke sa používajú samostatné filtre na prívod a odvod odvádzaného vzduchu.
Typy rekuperačných systémov
Existuje niekoľko typov systémov mechanického vetrania.
- Centralizovaná rekuperačná jednotka: Používa sa na vetranie celej budovy (domu), bytu alebo skupiny bytov.
- Decentralizované bezrozvodové rekuperačné jednotky: Určené na vetranie jednej miestnosti alebo malého bytu. Sú menšie a zvyčajne bez možnosti pripojenia rozsiahlych potrubí (s určitými výnimkami).
- Jednotky „push-pull“: Sú založené na cykle prepínania medzi prívodom a odsávaním vzduchu na rovnakom mieste (napr. 70 sekundové cykly). Pri tomto riešení existuje riziko zmiešania prívodného a odvodného vzduchu.
- Decentralizované jednotky s protiprúdovým výmenníkom tepla: Sú veľmi podobné centralizovaným jednotkám, ale v menšom prevedení a bez rozsiahleho potrubného systému.
Výber správnej rekuperačnej jednotky
Pred výberom rekuperačnej jednotky je dôležité poznať dva základné parametre pre správne rozhodnutie.
Kapacita prúdenia vzduchu
Kapacita rekuperačnej jednotky určí optimálnu rýchlosť výmeny vzduchu v budove. Je potrebné vypočítať príslušnú hladinu prúdenia vzduchu pre prívod a odvod. Orientácia je, že normálna výmena vzduchu v dome by mala byť okolo 0,7-krát za hodinu. Presný výpočet vykonáva architekt na základe typov miestností, ich objemov a počtu obyvateľov.
Odporúča sa jednotku trochu predimenzovať. Pravidlom je vyberať rekuperačnú jednotku tak, aby fungovala na svojej 70 - 75 % maximálnej kapacity. Tým sa zaručí záložný prúd vzduchu v prípade potreby, napríklad pri väčšom počte hostí alebo vyššej aktivite. Poddimenzovanie jednotky vedie k tomu, že ventilačný systém nebude plniť svoju funkciu, čo môže viesť k nulovému prietoku v niektorých priestoroch.
Dostupný tlak
Tento parameter hrá v jednotke zásadnú úlohu, rovnako ako účinnosť systému rekuperácie. Dá sa predstaviť ako sila, ktorú rekuperácia generuje na tlačenie vzduchu pozdĺž potrubného systému a na nasávanie vzduchu z exteriéru. Jednotky s nízkym dostupným tlakom (menej ako 100 Pa) môžu viesť k tepelnému preťaženiu ventilátorov, čo spôsobuje ďalšie náklady na výmenu.
Inštalácia a umiestnenie rekuperačnej jednotky
Pri inštalácii rekuperačnej jednotky je potrebné dodržiavať pokyny výrobcu, ktoré sú pre rôzne modely a výrobcov zvyčajne podobné.
Odporúčané podmienky pre inštaláciu
- Vnútorné priestory: Jednotka s rekuperáciou tepla by mala byť namontovaná vo vnútorných priestoroch, v priestoroch s celoročnou teplotou nad nulou a vzduchom by mal byť mierne suchý, pokiaľ výrobca neumožňuje iné podmienky.
- Dostupnosť: Mala by byť inštalovaná na ľahko prístupnom mieste pre pravidelnú údržbu, opravy alebo len na overenie správneho fungovania komponentov.
- Dĺžka potrubia: Kanály vedúce von a odvádzaný vzduch by mali byť čo najkratšie, aby sa znížil odpor prúdenia vzduchu. Preto sa bežne rekuperačná jednotka nachádza v garáži alebo inej technickej miestnosti.
- Typ upevnenia: Menšie jednotky je možné inštalovať na stenu. Podlahová jednotka musí byť namontovaná na vhodnom podklade s minimálnou výškou, aby bol zaručený odtok kondenzátu.
Umiestnenie prívodu a odvodu vzduchu
- Prívod vzduchu: Umiestnenie prívodu vzduchu by malo v lete zabezpečiť najchladnejšiu možnú teplotu vzduchu. Odporúča sa severná strana a pripevnenie najmenej 2 m nad úroveň terénu.
- Odvod vzduchu: Odvod odvádzaného vzduchu musí byť v minimálnej vzdialenosti 1,5 m od prívodu vzduchu, najlepšie na druhej strane budovy.
Ak sa rozhodnete inštalovať rekuperáciu do nového domu, mali by ste to zvážiť už v projekte na začiatku. V prípade dodatočných projektov je plánovanie systému spätného získavania tepla komplikovanejšie a vyžaduje väčšie stavebné práce.
Údržba rekuperačného systému
Kľúčovou súčasťou údržby je pravidelná kontrola a výmena filtrov.
- Frekvencia výmeny filtrov: Odporúčania sa líšia, niektorí odporúčajú meniť filtre každých 6 mesiacov, iní každé 3 - 4 mesiace. Vo všeobecnosti ide o veľmi individuálny problém a filtre je potrebné vymeniť vždy, keď sa znečistia.
- Pravidelné kontroly: Najlepšie by bolo skontrolovať filtre každé 2 - 3 mesiace. Ak vyzerajú špinavo, musia sa vymeniť. V opačnom prípade nebude prúdenie vzduchu dostatočné a filtračný výkon sa zníži, čo môže viesť k tomu, že sa do priestorov dostane špinavý vzduch.

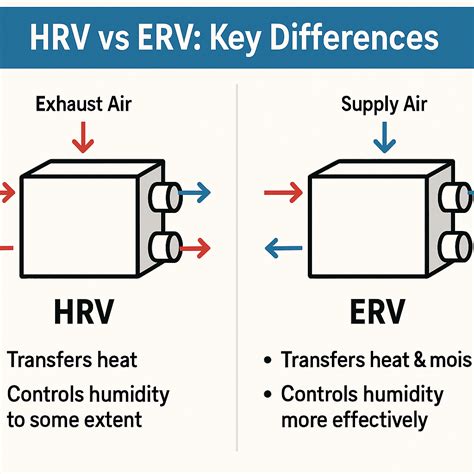

Rekuperácia tepla (HRV) vs. Rekuperácia energie (ERV)
Pri výbere ventilačného systému je dôležité poznať rozdiel medzi HRV (Heat Recovery Ventilation) a ERV (Energy Recovery Ventilation).
- HRV (Heat Recovery Ventilation): Zameriava sa výlučne na výmenu energie (tepla). Efektívne rekuperuje a prerozdeľuje teplo z odchádzajúceho vzduchu do privádzaného vzduchu, čím minimalizuje energetické straty a znižuje náklady na vykurovanie. HRV je ideálny spôsob, ako znížiť vnútornú vlhkosť v chladnom období.
- ERV (Energy Recovery Ventilation): Vyniká výmenou energie aj vlhkosti. Je špeciálne navrhnutý tak, aby udržiaval vyvážené vnútorné prostredie výmenou tepla a vlhkosti medzi prichádzajúcimi a odchádzajúcimi prúdmi vzduchu. Systémy ERV sú obzvlášť výhodné pre menšie domácnosti, ktoré bývajú vo väčších domoch, a v podnebí s extrémnymi zmenami teploty a vlhkosti (studené, suché zimy a horúce, vlhké letá).
Pri výbere medzi HRV a ERV je dôležité zhodnotiť faktory ako klíma, konštrukcia budovy a veľkosť domácnosti. Dôležité je tiež poznamenať, že na zníženie vnútornej vlhkosti v zime sa neodporúča spoliehať na odvlhčovače, pretože nedokážu znížiť vlhkosť dostatočne, spotrebujú viac elektriny a sú hlučnejšie ako HRV jednotky.
