Holandsko je priekopníkom v oblasti vykurovania plynovými kondenzačnými kotlami. Bola to prvá európska krajina, kde kondenzačné kotly kompletne nahradili svojich atmosférických predchodcov už pred rokom 2000. Dlhoročná tradícia a skúsenosti holandských výrobcov sa premietajú do moderných a vysoko účinných vykurovacích systémov, ktoré sú dostupné aj pre slovenských zákazníkov. Medzi popredných výrobcov patria spoločnosti Intergas a ATAG.
Princíp a výhody kondenzačnej techniky
Vykurovanie plynom patrí medzi najvyužívanejšie a najkomfortnejšie spôsoby, ako získať v dome teplo a teplú vodu. Hoci nesporné výhody plynu zatienil v poslednom období nárast dopytu po obnoviteľných zdrojoch energie, najmä po tepelných čerpadlách a fotovoltike, plynové kotly sa opäť hlásia k slovu.
Ako funguje kondenzačný kotol?
Klasické plynové kotly využívajú na ohrievanie vykurovacej vody a prípravu teplej vody iba jednoduché spaľovanie plynu. Ide síce o jednoduchú a overenú technológiu, no faktom je, že pri takomto spôsobe vykurovania veľká časť vyrobeného tepla „utečie" z domu cez komín spolu s horúcimi spalinami bez akéhokoľvek úžitku. Kondenzácia je skupenská premena, pri ktorej sa plyn mení na kvapalinu a súčasne sa uvoľňuje skupenské kondenzačné teplo. Vnútri kotla dochádza ku kondenzácii vlhkosti z vodnej pary obsiahnutej v spalinách. Tá sa pri klasických plynových kotloch bez využitia odvádza do ovzdušia a odnáša so sebou až 11% nevyužitej energie.
Kondenzačný kotol odoberá túto energiu ochladením vodnej pary zo spalín v špeciálnom výmenníku a takto získané teplo používa na ohrev vykurovacej vody a prípravu teplej vody. Najviac energie sa získa pri teplotách vykurovacej vody nižších než rosný bod spalín, ktorý sa pohybuje pri zemnom plyne okolo 57 °C. Pri súčte takto získanej energie a výhrevnosti zemného plynu je za optimálnych podmienok dosiahnutá prevádzková účinnosť nad 100 %. Moderný kondenzačný kotol však pracuje s účinnosťou 97 až 98 percent. Zostávajúce 2 % stratíte spalinami, sálaním kotla a v odvádzanom kondenzáte. Využitie energie obsiahnutej v plyne je teda oproti iným kotlom veľmi vysoké.
Ekonomické a ekologické prínosy
Úspora spotreby plynu pri využití plynového kondenzačného kotla zvyčajne dosahuje približne 30 percent. Preto platí, že ak ste doposiaľ na vykurovanie využívali starší typ plynového kotla, ekonomicky najvýhodnejším riešením bude pre vás - z hľadiska počiatočných investícií - nahradenie starého plynového kotla novým, s kondenzačnou technológiou a oveľa lepšou účinnosťou. Je veľmi pravdepodobné, že vďaka podstatne vyššej účinnosti vám potom postačí aj kotol s menším výkonom.
Plynová kondenzačná technika poskytuje maximálnu mieru hospodárnosti. Teploty spalín, ktoré sa pri tom dosahujú, sú veľmi nízke (až do 30 °C). Najnižšiu teplotu spalín, a teda najúspornejšiu prevádzku dosahuje plynový kondenzačný kotol. Je vhodný na vykurovanie domácností, kancelárskych budov, ale aj iných priestorov a je samozrejmou voľbou pri novostavbách. Jeho inštaláciu by ste však mali zvážiť aj pri rekonštrukciách budov - oproti iným kotlom s ním totiž môžete ušetriť nemalé finančné prostriedky.
Holandskí výrobcovia a ich technológie
INTERGAS: Inovácie a tradícia
Tradícia výroby plynových nástenných kotlov INTERGAS siaha až do roku 1961 a svoj prvý plynový kondenzačný kotol predstavil INTERGAS už v roku 1989. Kotly INTERGAS boli už od začiatku koncipované ako priama náhrada kombinovaných nástenných kotlov s medenými výmenníkmi a atmosférickými horákmi a tejto požiadavke bola podriadená celá ich konštrukcia.

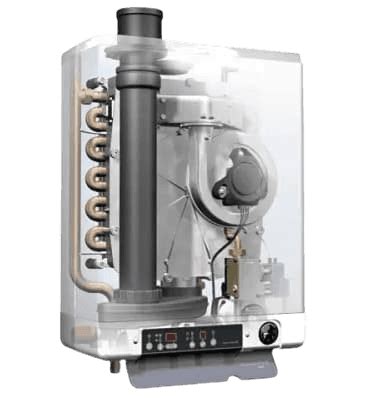

Originálny dvojokruhový výmenník KOMPAKT
V roku 1996 bolo prvýkrát predstavené originálne riešenie dvojokruhového výmenníka KOMPAKT, ktoré sa úplne osvedčilo v praxi. Táto koncepcia je stále využívaná aj v súčasných modeloch kotlov INTERGAS KOMPAKT. Unikátna koncepcia výmenníkov kotlov INTERGAS KOMPAKT umožňuje nezávislú prevádzku vykurovania a prietokovej prípravy teplej vody, kedy je dosiahnutá kondenzácia a veľmi vysoká účinnosť nielen pri vykurovaní ale najmä pri príprave teplej vody.
Základom kotlov Intergas kompakt HRE je teplovýmenný výmenník, ktorý na strane so spalinami tvoria pozdĺžne rebrovaný hliníkový odliatok a na strane s vykurovacou vodou, alebo ohrievanou pitnou vodou, medená rúrka, ktorá je v odliatku zaliata. Kondenzačný výmenník je vyrobený z masívneho hliníkového bloku, do ktorého sú zaliate dva nezávislé medené okruhy ÚK a prietokovej prípravy TV. Hliník na strane spalín zaisťuje špičkový prenos a akumuláciu vyrobeného tepla, medené potrubie na strane vody je imúnne voči jej agresívnemu pôsobeniu a jednoducho sa čistí od usadenín a vodného kameňa. Tlakové odlievanie polotovarov výmenníka prebieha v Štuttgartskej zlievarni, ktorej hlavnou produkciou sú bloky motorov pre jednu miestnu automobilku. Výmenníky sú potom dokončované v rámci výroby kotlov v hypermodernom výrobnom závode INTERGAS, ktorý leží ako na holandskom, tak i nemeckom území.
Prednosti kotlov Intergas
- Odolný dvojokruhový výmenník s vysokou účinnosťou vykurovania a prípravy teplej vody
- Užívateľsky orientovaná inteligentná riadiaca jednotka s možnosťou ovládania cez mobilnú aplikáciu
- Široká ponuka typov a prevedenia so zameraním na vykurovanie bytov a rodinných domov
- Kompaktné rozmery, premyslená konštrukcia, jednoduchá montáž aj údržba, tichá a úsporná prevádzka
Viac ako dve desiatky rokov praktických skúseností výrobcu na najstaršom trhu plynových kondenzačných kotlov sú zúročené v aktuálnej typovej rade KOMPAKT HRE, ktorá nielen že s veľkou rezervou spĺňa všetky požiadavky Komisie (EU) č. 813/2013 a 814/2013 - Ekodesign na sprísnené limity sezónnej účinnosti, ale stala sa už pred účinnosťou tejto normy najobľúbenejším výrobkom na najnáročnejšom európskom trhu. Masová produkcia 4000 ks nástenných kotlov týždenne umožňuje využitie špičkových technológií pri zachovaní veľmi priaznivej ceny, čo robí kotly INTERGAS KOMPAKT viac ako atraktívne aj pre českých a slovenských zákazníkov.
ATAG: Vysokoúčinné riešenia
Spoločnosť ATAG je holandský výrobca kondenzačnej techniky, založená v roku 1948 pánmi A. Tijdink a A. van Goor, z ktorých iniciálok pochádza aj názov celej spoločnosti. ATAG kotly sú vysokoúčinné a úsporné kondenzačné kotly.
Výmenník tepla iCon
Srdcom kotlov série P je výmenník tepla iCon, ktorý je exkluzívnym výsledkom vývoja spoločnosti ATAG. Jeho technika s hladkými rúrkami z ušľachtilej ocele vyniká v porovnaní s hliníkovými lamelovými výmenníkmi tepla vďaka účinnejšej výmene tepla a menšiemu opotrebovaniu, čo tiež umožňuje veľmi nízke teploty spalín. A to po celú životnosť kotla. Špeciálny systém pre rýchlu montáž okrem toho umožňuje otvorenie výmenníka iba niekoľkými úkonmi, čo zaručuje nízke náklady na údržbu. Aj ostatné komponenty kotla sú okolo výmenníka zoradené tak, aby umožňovali veľmi jednoduchú údržbu.
Typy a modely holandských kondenzačných kotlov
Kotly INTERGAS
- Plynový kondenzačný kotol INTERGAS kompakt solo HRE 40: Výkon 7,7 - 40,9 kW s možnosťou pripojenia externého zásobníka TÚV.
Kotly ATAG
Spoločnosť ATAG ponúka tri rôzne vyhotovenia kotlov. Samostatné kotly s možnosťou prípravy TV v zásobníkovom ohrievači a dva kombinované kotly pripravujúce TV výnimočným spôsobom regulácie prietokového ohrevu. Kotly ATAG sú ponúkané vo viacerých sériách:
- Séria P: Ponúka päť rôznych vyhotovení kotlov. Samostatné kotly P20S a P35S sú určené na vykurovanie, alebo keď sa príprava teplej vody uskutočňuje pomocou ďalších zariadení. Kombinované kotly P20C, P20EC a P35EC naopak zabezpečujú vykurovaciu funkciu spolu s integrovaným ohrevom pitnej vody. Tento proces sa v prípade kotlov série P uskutočňuje prostredníctvom integrovaného doskového výmenníka tepla z vysokokvalitnej ušľachtilej ocele. Reakčné časy medzi potrebou teplej vody a jej prípravou sú veľmi krátke, pretože špeciálny prietokový senzor zabezpečuje bezprostredné spustenie kotla a následnú prípravu teplej vody. V prípade, že je potrebný vyšší výkon alebo obzvlášť vysoký a hospodárny trvalý výkon pri ohreve teplej vody až 17,5 l/min (45°C), je kotol P35EC najoptimálnejšie riešenie, ktoré je v súčasnosti technicky možné.
- Séria A: Je určená pre menšie rodinné domy, byty a malé prevádzky.
- Kombinovaný plynový kondenzačný kotol A244EC: Prevedenie vo výkone 6,3 - 23,3kW s prietokovým ohrevom TV. Vhodný pre rodinné domy i byty. Kotol A244EC používa pri ohreve teplej úžitkovej vody tretí výmenník tepla, ktorý výfukovým plynom dodatočne odoberá teplo a zostatkovú energiu, ktorá zvyčajne uniká komínom, využíva na predohrev teplej vody. Žiadny iný sériovo vyrábaný kombinovaný kotol s porovnateľnými parametrami nedokáže v súčasnosti dosiahnuť výkonové hodnoty ohrevu pitnej vody 14,3 l/min. (45°C). Keďže teplú vodu dokáže dodať tiež nezvyčajne rýchlo, otvára v tejto triede nové dimenzie komfortu. Predovšetkým v oblasti budov hrajú dlhodobé prevádzkové náklady rozhodujúcu úlohu. Tu môže ATAG A244EC naplno prejaviť svoje schopnosti. Jeho spotreba plynu je fascinujúca predovšetkým pri ohreve teplej úžitkovej vody.
- Kombinovaný plynový kondenzačný kotol ATAG: V prevedení vo výkone 4,5 - 19,3kW s prietokovým ohrevom TV. Vhodný pre použitie v rodinných domoch a menších objektoch. Účinnosť kotla je podľa EN677 - 109,2%. Zabudované obehové čerpadlo energetickej triedy.
- Samostatný plynový kondenzačný kotol ATAG: V prevedení vo výkone 4,5 - 19,3kW s možnosťou pripojenia externého zásobníka. Vhodný pre použitie v rodinných domoch a menších objektoch. Účinnosť kotla je podľa EN677 - 109,2%. Spoločnosť Atag ponúka k týmto kotlom aj stacionárne zásobníky s objemom 80, 100, 120, 150 l. Zabudované obehové čerpadlo energetickej triedy.
- Samostatný plynový kondenzačný kotol ATAG: V prevedení vo výkone 6,8 - 30,9kW s možnosťou pripojenia externého zásobníka. Vhodný pre použitie v rodinných domoch a menších objektoch. Účinnosť kotla je podľa EN677 - 109,2%. Spoločnosť Atag ponúka k týmto kotlom aj stacionárne zásobníky s objemom 80, 100, 120, 150 l. Zabudované obehové čerpadlo energetickej triedy.
- Séria Q: Je určená pre aplikácie s vysokými nárokmi na reguláciu prípravy tepla a maximálny komfort užívania. Sú vhodné pre budovy so širokou paletou potrieb tepla.
Holandské kotly spĺňajú parametre ErP (Ekodesign) a patria do príslušnej triedy sezónnej energetickej účinnosti. Kotol spaľuje zemný plyn na výrobu tepla, ktoré sa odovzdáva v tepelnom výmenníku vode do systému ústredného vykurovania. Výsledkom je vysoká účinnosť.
Aspekty inštalácie a údržby
Výber správneho kotla a výkonu
Najdôležitejším parametrom plynového kondenzačného kotla je jeho výkon. Závisí predovšetkým od veľkosti vykurovaného priestoru, typu vykurovacieho systému (radiátory, podlahové vykurovanie, kombinácia) a takisto aj izolačných vlastností stavebných konštrukcií, teda od toho, či je dom alebo byt zateplený. Nechajte si s návrhom poradiť, dobrý dodávateľ vám s projektovaním správnych hodnôt a výberom zodpovedajúceho výkonu, prípadne aj konkrétneho modelu kotla rád pomôže.
Technické požiadavky na inštaláciu
Na finančnú náročnosť výmeny starého kotla za nový kondenzačný bude mať vplyv aj stav vášho komína. Vzhľadom na režim kondenzácie vodnej pary na vodu musí byť nielen tepelný výmenník v kondenzačných kotloch, ale aj komínová konštrukcia vyrobená z antikorózneho materiálu. Do úvahy treba vziať tiež možnosť odvodu kondenzátu do kanalizácie pod úrovňou kotla alebo prípadnú potrebu kondenzát prečerpávať, čo by znamenalo dodatočné náklady.
Výslednú cenu realizácie ovplyvní aj to, či budete potrebovať nový zásobník na teplú vodu alebo využijete existujúci, či bude treba vymeniť aj izbové termostaty, ale aj ďalšie technické podmienky a potreby konkrétnej domácnosti. Vyberte si zodpovedného dodávateľa technológie, ktorý vezme ich všetky do úvahy.
Kompaktné rozmery a flexibilita umiestnenia
Vďaka kompaktným rozmerom je možné kotly namontovať kamkoľvek, či už do kúpeľne, predsiene, alebo do kuchyne vedľa kuchynskej linky. Kotly ATAG série P so svojou šírkou iba 440 mm a hĺbkou 276 mm je možné nainštalovať takmer kdekoľvek. Ich kompaktné rozmery umožňujú zástavbu napríklad aj do kuchynských skriniek. Malé byty, viacpodlažné byty alebo jednogeneračné domy sú ideálnym miestom pre ich inštaláciu, ak je potrebný vysoký výkon napriek kompaktným rozmerom zariadenia. Týmto pojmom sa označujú zostavy kotla a samostatného veľkoobjemového zásobníka teplej vody umiestneného vedľa kotla alebo pod ním. Nazývajú sa aj plynové kondenzačné jednotky. Majú vysoký tepelný výkon a tým aj väčšie rozmery. Používajú sa na vykurovanie väčších objektov (napr. bytových domov).
Servis a záruka
TERMOobchod je oficiálny zmluvný predajca kotlov ATAG, preto sa na kotly v ich ponuke vzťahuje platná záruka. Výrobca ATAG poskytuje záruku na výmenník tepla v týchto kotloch až 5 rokov a prvá servisná prehliadka od spustenia sa môže vykonať až po 4. roku používania. Dobrý kotol by ste si mali vybrať od overeného výrobcu s dobrou servisnou podporou.
Moderné riadenie a regulácia
Inteligentné ovládanie
Kotol je vybavený inteligentným systémom ovládania. Predvída dopyt po teple zo strany systému ústredného vykurovania alebo dopyt po ohreve teplej pitnej vody. Podľa toho si vie kotol upraviť svoj výkon tak, aby splnil dopyt. Modulačná technika horákov zabezpečuje optimálne prispôsobenie výkonu príslušnej potrebe tepla. Moderné kotly využívajú na znižovanie výkonu v prípade nižších požiadaviek na teplo tzv. výkonovú moduláciu. Vďaka tomu regulujú svoj vykurovací výkon podľa aktuálnej vonkajšej teploty a potreby vykurovacieho systému, bez potreby cyklovania, t. j. opakovaného zapínania a vypínania ohrevu. Dobrý kotol by mal byť schopný plynule regulovať svoj výkon v čo najväčšom rozsahu, napríklad od 10 do 100 % menovitého výkonu. Menovitý výkon je maximálny výkon.
Spoľahlivosť nového kondenzačného kotla Protherm
Ekvitermická regulácia
Ak je pripojený snímač vonkajšej teploty, kotol je schopný fungovať podľa ekvitermickej krivky. Ekvitermická regulácia nastavuje teplotu vykurovacej vody automaticky. Využíva na to údaj o aktuálnej vnútornej teplote, vonkajšej teplote zo snímača na severnej strane domu a údaje z vopred nastavenej ekvitermickej krivky. Ak je vonku teplejšie, kotol teplotu vykurovacej vody automaticky zníži, avšak iba do takej miery, aby ostala zachovaná tepelná pohoda v interiéri. Využitím ekvitermickej regulácie znížite tepelné straty cez povrch kotla a tým aj náklady na vykurovanie. Ak využívate nútený obeh vykurovacej vody, ušetriť môžete aj reguláciou otáčok obehového čerpadla. Na jar a na jeseň pri vyšších vonkajších teplotách tým znížite teplotu vratnej vody, čím zároveň rozšírite pásmo využitia kondenzácie.
Kaskádové zapojenie
Niektoré kondenzačné kotly môžete zapojiť do kaskády od 2 ks, aby ste dosiahli vyšší vykurovací výkon (používa sa od stoviek kW).
Význam plynového vykurovania na Slovensku
V posledných mesiacoch patrili ceny a dodávky plynu aj elektriny k najdiskutovanejších témam v spoločnosti. Situácia sa síce ešte stále stabilizuje, no už teraz sa dá povedať, že bezpečnosť dodávok plynu na Slovensko je dnes vyššia ako v minulosti. Ak k tomu pridáme fakt, že plyn je - a v ďalších rokoch bude - nenahraditeľným energetickým zdrojom pre viaceré priemyselné odvetvia a veľké výrobné závody, niet pochýb, že je v štátnom záujme zabezpečiť jeho nákup v dostatočnom množstve. Slovensko je druhou najplynofikovanejšou európskou krajinou? Plyn je zavedený v 77 percentách miest a obcí na Slovensku a prístup k zemnému plynu má tak až 94 percent obyvateľov našej krajiny.
V súčasnosti sú síce veľmi populárne najmä tepelné čerpadlá. Predstavujú naozaj pokročilú a prepracovanú technológiu, napriek tomu však pri veľmi nízkych vonkajších teplotách svojím výkonom často nepostačujú a treba ich doplniť dodatočným zdrojom tepla (elektrické vykurovanie, krb, záložný plynový kotol). Okrem toho, že už samotné tepelné čerpadlo je násobne drahšie riešenie ako plynový kotol, doplnenie vykurovacieho systému o ďalší, dodatočný zdroj tepla investíciu do nového systému vykurovania ešte viac navýši. Naproti tomu moderný plynový kotol zvládne vykúriť a zabezpečiť teplú vodu aj v tých najchladnejších dňoch celkom samostatne, bez ďalších dodatočných zdrojov tepla. A to aj pre naozaj veľký rodinný či bytový dom.
