Výber správneho materiálu pre tepelný výmenník je kľúčovým rozhodnutím pri návrhu mnohých technických systémov, od elektronických zariadení až po vykurovacie systémy. Každý materiál má svoje špecifické vlastnosti, ktoré ho predurčujú pre určité aplikácie. V tomto článku sa zameriame na porovnanie hliníkových a keramických výmenníkov tepla, pričom preskúmame ich tepelné, mechanické a ekonomické charakteristiky.
Hliníkové výmenníky tepla
Hliník je široko používaný materiál v oblasti tepelného manažmentu vďaka svojej vynikajúcej kombinácii vlastností. Jeho tepelná vodivosť je približne 237 W/mK, čo ho radí medzi dobre vodivé kovy. Táto hodnota je síce nižšia ako pri medi (400 W/mK), ale pre mnohé aplikácie poskytuje optimálnu rovnováhu medzi výkonom a praktickosťou.
Výhody hliníkových výmenníkov
- Nízka hustota: Hliník je približne trikrát ľahší ako meď (hustota 2,7 g/cm³ oproti 8,96 g/cm³). Táto vlastnosť je neoceniteľná v aplikáciách, kde je hmotnosť rozhodujúcim faktorom, ako napríklad v leteckých alebo automobilových komponentoch či prenosnej elektronike.
- Nákladová efektívnosť: Hliník je výrazne lacnejší ako meď, čo vedie k nižším celkovým výrobným nákladom, najmä pri veľkovýrobe.
- Vynikajúca obrobiteľnosť: Hliník sa ľahko spracováva, čo umožňuje výrobu komplexných tvarov s vysokou presnosťou. Dá sa ľahko vytláčať do zložitých konštrukcií rebier, ktoré maximalizujú plochu povrchu, čo je kľúčové pre účinný odvod tepla.
- Odolnosť voči korózii: Hliník má dobrú odolnosť voči korózii, najmä ak je správne povrchovo upravený (napr. anodizáciou).
- Možnosti povrchovej úpravy: Hliníkové povrchy môžu byť anodizované, čo zlepšuje ich emisivitu a odolnosť voči korózii.
Tepelné vlastnosti hliníka
Okrem tepelnej vodivosti je dôležitá aj merná tepelná kapacita hliníka, ktorá je približne 0,91 J/g-K. To znamená, že hliník dokáže absorbovať viac tepelnej energie na jednotku hmotnosti pred zvýšením svojej teploty v porovnaní s niektorými inými materiálmi.
Výrobné aspekty hliníka
Flexibilita výroby hliníka umožňuje vytváranie komplexných geometrií rebier, integrovaných montážnych prvkov a nákladovo efektívnu hromadnú výrobu. Vďaka presnému CNC obrábaniu je možné dosiahnuť optimalizované konštrukcie, ktoré kompenzujú nižšiu tepelnú vodivosť prostredníctvom väčšej plochy povrchu.
Aplikácie hliníkových výmenníkov
Hliníkové výmenníky tepla dominujú v mnohých odvetviach vrátane:
- Spotrebnej elektroniky (notebooky, televízory)
- Systémov osvetlenia LED
- Napájacích zdrojov a meničov
- Telekomunikačných zariadení
- Automobilovej elektroniky
Keramické výmenníky tepla
Keramické materiály ponúkajú jedinečné vlastnosti, ktoré ich predurčujú pre špecifické aplikácie, najmä tam, kde je potrebná elektrická izolácia. Tepelné vlastnosti keramiky sa však značne líšia v závislosti od konkrétneho typu.
Porovnanie tepelnej vodivosti keramiky
- Nitrid hliníka (AlN): dosahuje tepelnú vodivosť 170 - 200 W/mK.
- Berýlium (BeO): môže dosahovať 250 - 300 W/mK, čím prekonáva aj hliník. Je však toxický a drahý.
- Oxid hlinitý (Al₂O₃): zvyčajne sa pohybuje v rozmedzí 20 - 30 W/mK, čo je výrazne menej ako pri hliníku.
Pri porovnaní s hliníkom (237 W/mK) je zrejmé, že štandardná keramika s oxidom hlinitým má podstatne nižšiu tepelnú vodivosť. Špecializované keramické materiály ako berýlium sa mu však môžu vyrovnať alebo ho prekonať.
Elektrická izolácia keramiky
Hlavnou výhodou keramických výmenníkov oproti hliníkovým je ich prirodzená elektrická izolácia. Keramika je vynikajúci elektrický izolant s typickou dielektrickou pevnosťou v rozmedzí 10 - 20 kV/mm. Vďaka tejto vlastnosti sú keramické výmenníky neoceniteľné v aplikáciách, kde je elektrická izolácia kritická, napríklad pri výrobe výkonovej elektroniky.
Nevýhody keramických výmenníkov
Napriek výhodám elektrickej izolácie, keramické výmenníky často trpia:
- Nižšou tepelnou vodivosťou (v prípade bežných typov ako Al₂O₃).
- Krehkosťou, čo ich robí náchylnejšími na mechanické poškodenie.
- Vyššími výrobnými nákladmi a zložitejším spracovaním v porovnaní s hliníkom.
Porovnanie hliníkových a keramických výmenníkov
Pri výbere medzi hliníkovým a keramickým výmenníkom tepla je potrebné zvážiť špecifické požiadavky aplikácie.
| Vlastnosť | Hliník | Keramika (typická Al₂O₃) | Keramika (napr. BeO) |
|---|---|---|---|
| Tepelná vodivosť (W/mK) | ~237 | 20 - 30 | 250 - 300 |
| Elektrická izolácia | Nie | Áno (vynikajúca) | Áno (vynikajúca) |
| Hmotnosť | Nízka | Stredná až vysoká | Stredná |
| Cena | Nízka | Stredná až vysoká | Veľmi vysoká |
| Kremhosť | Nízka | Vysoká | Stredná |
Kedy zvoliť hliník?
Hliník je preferovanou voľbou, keď sú prioritou:
- Vysoký tepelný výkon pri rozumnej cene.
- Nízka hmotnosť.
- Nákladová efektívnosť.
- Dobrá obrobiteľnosť a možnosť komplexných tvarov.
Hliníkové chladiče sú ideálne pre väčšinu aplikácií spotrebnej elektroniky, osvetlenia, napájacích zdrojov a automobilového priemyslu.
Kedy zvoliť keramiku?
Keramické výmenníky sú nevyhnutné v situáciách, kde je:
- Absolútna elektrická izolácia nevyhnutná, aby sa zabránilo skratom alebo poškodeniu citlivých komponentov.
- Požadovaný vysoký výkon v špecifických aplikáciách (napr. s BeO).
V aplikáciách s vysokým výkonom, kde je potrebná aj elektrická izolácia, sa často používajú pokročilé keramické materiály alebo hybridné riešenia.
Elektrické izolátory | Prečo sú dôležité?
Princíp fungovania výmenníka tepla
Výmenník tepla je zariadenie, v ktorom dochádza k prenosu tepla z jedného média na druhé. V tomto článku sa zameriavame na nepriame výmenníky tepla, kde nedochádza k priamemu premiešaniu médií. Teplo sa prenáša cez teplovýmennú plochu.
Typy nepriamych výmenníkov
- Doskové výmenníky: Teplovýmenná plocha je tvorená súborom zvlnených kovových dosiek.
- Rúrkové výmenníky: Teplo sa prenáša cez steny rúrok.
- Špirálové výmenníky: Používajú špirálovito stočené dosky alebo rúrky.
Doskové výmenníky
V doskových výmenníkoch prúdia kvapaliny v kanáloch tvorených doskami. Teplo sa ľahko odovzdáva cez tenkú stenu. Najčastejšie sa používajú v protiprúdovom usporiadaní, ktoré umožňuje efektívnejšie priblíženie teplôt.
Rúrkové a rebrové výmenníky
Hliníkové rúrkové a rebrové výmenníky tepla sa stali preferovaným riešením v mnohých aplikáciách. Skladajú sa z hliníkových rúrok mechanicky spojených hliníkovými rebrami, čo maximalizuje plochu povrchu pre efektívny prenos tepla.
Prenos tepla
Prenos tepla prebieha tromi hlavnými mechanizmami:
- Kondukcia: Šírenie tepla priamo cez materiál.
- Konvekcia: Prenos tepla pohybom tekutiny (vzduchu alebo kvapaliny).
- Sálanie: Prenos energie prostredníctvom elektromagnetických vĺn.
Prúdenie tekutín
Pri prúdení tekutiny v uzavretom kanáli rozlišujeme:
- Laminárne prúdenie: Usporiadaný pohyb častíc v rovnobežných vrstevniciach.
- Turbulentné prúdenie: Náhodný, vírivý pohyb s miešaním častíc. Turbulentné prúdenie je z hľadiska prenosu tepla efektívnejšie.
Hmotnosť a náklady
Pri porovnaní hliníka a ocele je hliník výrazne ľahší (kocka 10x10x10 cm z hliníka váži 2,3 kg oproti 7,8 kg z ocele). Hliníkové výmenníky sú tiež často cenovo výhodnejšie.

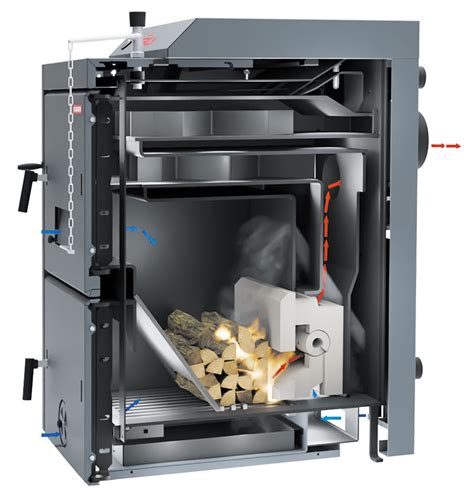

Materiály výmenníkov v kotloch
V plynových kotloch sa často používajú výmenníky tepla vyrobené z nehrdzavejúcej ocele alebo zliatiny hliníka s kremíkom (Al-Si). Zliatina hliníka s kremíkom je obľúbená pre svoju schopnosť byť odlievaná do ideálnych tvarov, ktoré zabezpečujú optimálnu prevádzku kotla.
Výhody hliníkových výmenníkov v kotloch
- Vysoká tepelná vodivosť: Hliník vedie teplo až trikrát rýchlejšie ako oceľ.
- "Tepelná pružnosť": Materiál lepšie zvláda rýchle zmeny teplôt bez poškodenia.
- Nízka hmotnosť: Uľahčuje manipuláciu a inštaláciu.
- Absencia zvarov: Odliate hliníkové výmenníky nemajú zvarové spoje, ktoré sú náchylné na poškodenie, čím sa predlžuje ich životnosť.
Pri dodržaní prevádzkových podmienok môže životnosť výmenníka tepla zo zliatiny Al-Si presiahnuť 20 rokov.
Nevýhody zváraných oceľových výmenníkov
Zvárané oceľové výmenníky sú náchylnejšie na poškodenie vo zvaroch, čo obmedzuje ich počet štartov kotla za hodinu, aby sa predišlo prasknutiu.
Vetranie s rekuperáciou a výmenníky tepla
Vetracie jednotky s rekuperáciou využívajú tepelné výmenníky (rekuperátory) na spätné získavanie tepla z odvádzaného vzduchu a jeho odovzdávanie privádzanému čerstvému vzduchu. Účinnosť týchto systémov môže dosahovať až 90 % a viac.
Typy rekuperátorov
- Doskový protiprúdový výmenník: Špičková technológia s vysokou účinnosťou (88-98 %). Využíva tenké hliníkové dosky, cez ktoré prúdi vzduch v protismere.
- Entalpický výmenník: Okrem tepla rekuperuje aj vlhkosť pomocou špeciálnych membrán. Dokáže pracovať aj pri nižších vonkajších teplotách.
Doskové protiprúdové výmenníky
Tieto výmenníky, často vyrobené z hliníka, sú vhodné pre miernejšie klimatické podmienky. Odvádzaný teplý vzduch odovzdáva energiu chladnejšiemu prúdu cez hliníkovú dosku.
Entalpické výmenníky
Entalpické výmenníky dokážu rekuperovať aj vlhkosť, čo môže byť prospešné v zimných mesiacoch na udržanie optimálnej vnútornej vlhkosti. Existujú však aj obavy z nadmerného zavlhčovania a potenciálne kratšej životnosti.
Pri porovnaní s bežnými rekuperačnými systémami tepla, entalpické výmenníky zvyšujú aj vlhkosť privádzaného vzduchu, čo je obzvlášť viditeľné v domoch s nízkou infiltráciou vzduchu a vnútornými zdrojmi vlhkosti.

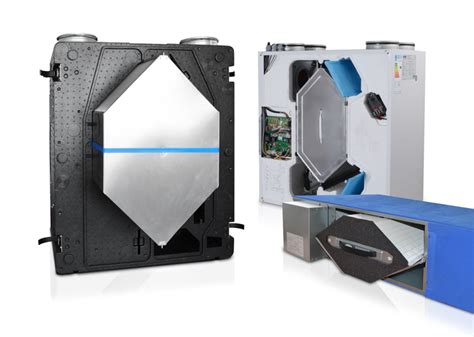

Materiály rekuperátorov
Pri výbere rekuperačného systému sa často porovnávajú hliníkové a plastové výmenníky.
| Parameter | Hliník | Plast |
|---|---|---|
| Merná hmotnosť (hustota) | 2,7 kg/dm³ | 1,05 kg/dm³ |
| Tepelná vodivosť | 221 W·m⁻¹·K⁻¹ | 0,043 W·m⁻¹·K⁻¹ |
| Pomerné predĺženie (tažnosť) | 15 % | 125 % |
| Cena lamely | Porovnateľná | Porovnateľná |
| Celková cena výmenníka | O 10 % drahší | O necelých 10 % lacnejší |
| Odolnosť voči vyšším teplotám | Vyššia | Nižšia |
| Flexibilita tvarovania | Nižšia | Vyššia (väčšia teplosmenná plocha) |
Z technického hľadiska vychádza hliníkový výmenník ako víťaz v oblasti tepelného výkonu a odolnosti, zatiaľ čo plastové výmenníky majú výhodu v cene a možnostiach tvarovania pre zväčšenie teplosmennej plochy.
Funkcie a prínosy rekuperácie
- Dostatok čerstvého vzduchu: Zabezpečuje neustálu výmenu vzduchu bez nutnosti otvárania okien.
- Redukcia vlhkosti: Pomáha predchádzať vzniku plesní.
- Čistý vzduch: Filtre zachytávajú alergény a prach.
- Úspora energií: Minimalizuje tepelné straty, čím znižuje náklady na vykurovanie.
Záver
Zatiaľ čo hliníkové výmenníky tepla ponúkajú vynikajúcu rovnováhu medzi tepelným výkonom, hmotnosťou a cenou, keramické materiály sú nenahraditeľné v aplikáciách vyžadujúcich elektrickú izoláciu. Výber správneho materiálu závisí od špecifických požiadaviek každej aplikácie, pričom je potrebné zvážiť nielen tepelné vlastnosti, ale aj mechanické, chemické a ekonomické faktory.
