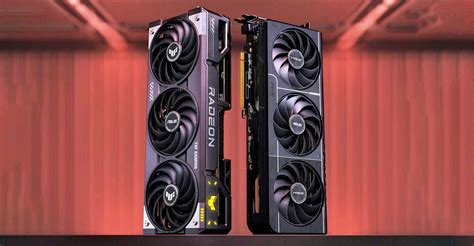

Dávate dohromady nový presklený herný stroj plný svetiel, kúpite si výkonnú grafickú kartu za nehoráznu sumu, s nádherne prepracovaným chladičom, nad ktorým oko zaplesá. Často však karta skončí otočená smerom do podlahy, takže nie je vôbec vidieť. Prečo je to tak? Súčasné grafické karty majú chladiče po celom obvode a viac-menej vyzerajú aspoň ako kváder, často otočený nesprávnou stranou.
Chladenie grafickej karty je kľúčovým faktorom pre jej stabilný a efektívny chod, najmä pri vysokých zaťaženiach, ako je hranie hier, rendering alebo iné náročné úlohy. Správne chladenie zabezpečuje nielen dlhšiu životnosť hardvéru, ale aj lepší výkon. Tento článok sa venuje rôznym typom chladenia GPU, ich fungovaniu a rozdielom medzi nimi, pričom sa zameriava na aktívne chladenie, počet chladičov a ich špecifiká.
História a orientácia grafických kariet v PC skrinkách
Fakt, že grafická karta je dolu hlavou, je celkom zrejmý hlavne pre staviteľov „výstavných“ desktopov, ktorí cez sklenenú bočnicu dávajú útroby počítača na obdiv. V súčasnosti si to uvedomujú výrobcovia základných dosiek, RAM, napájacích zdrojov a takisto grafických kariet. Ak si počítač neskladáte prvýkrát a máte ich už pár za sebou, dobre viete, že chladiče v minulosti zaberali len časť karty, priamo nad čipom GPU. V skutočnosti je orientácia súčasných PCI Express kariet hlavou dolu, respektíve hore nohami, daná historicky.
Prečo karta skončila hore nohami?

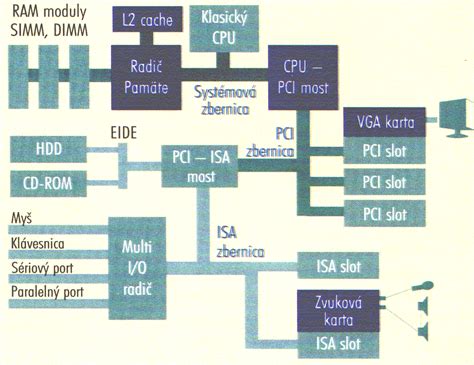

Dôvodom je pôvodný konektor prídavných kariet štandardnej 16-bitovej zbernice ISA (Industry Standard Architecture), ktorou boli vybavené prvé počítače konceptu IBM PC na začiatku 80. rokov minulého storočia. Karty ISA zbernice boli otočené z dnešného pohľadu dohora. Keď obrovsky a rýchlo rastúci PC trh prechádzal v 90. rokoch z ISA zberníc na modernejšie PCI (Peripheral Component Interconnect), základné dosky podporovali niekoľko rokov obe zbernice zároveň. Intel, ktorý pôvodne PCI zbernicu navrhol, tak prišiel s výrobcami základných dosiek na vynaliezavé riešenie: sloty PCI zbernice otočili a osadili na dosku spoločne s ISA slotmi na rovnaké pozície. Zatiaľ čo ISA karty boli klasicky komponentmi hore, nové PCI karty boli otočené komponentmi dole.
To umožnilo, aby zdieľali rovnakú pozíciu v rámci skrinky. Vo výsledku tak na doske mohol zostať plný počet ISA slotov a pod nimi plný počet PCI slotov, pričom veľkosť skrinky aj základnej dosky zostala rovnaká. V dobe, keď to výrobcovia pôvodne urobili, nešlo o problematiku toho, že by karty smerovali hore a dole. Skrinka počítača obvykle ležala, takže karty v skutočnosti smerovali hranou dohora. Až v momente, keď skrinka počítača prestala slúžiť ako podložka pod CRT monitor a presunula sa pod stôl alebo na bok stola, došlo k jej postaveniu a k realizácii faktu, že PCI karty sú hore nohami, respektíve čipmi smerom dolu.
Prečo sa karty neskôr neotočili späť?
Keď na konci 90. rokov ISA sloty z dosiek celkom zmizli a zostala na nej už len PCI zbernica, nebolo ju možné len tak otočiť. Ak by sa to urobilo, všetky už roky vyrábané PCI karty by sa do nej z dôvodu pozície zadného plátu nedali osadiť.
Podobná situácia nastala pri nástupe AGP (Accelerated Graphics Port) zbernice, ktorá dosiahla vyššie prenosové rýchlosti, a následne pri prechode na súčasnú PCI Express (PCIe) zbernicu. Základné dosky začali byť v ére PCI robené tak, že hornú pozíciu kartových výstupov zo skrinky zaujala natrvalo grafická karta, kde sa následne musel objaviť aj jej nástupný AGP slot. Výrobcovia mali na výber, či AGP karty otočiť dohora, čo by vyžadovalo posunutie slotu nižšie kvôli kolízii s inými komponentmi, alebo ich otočiť dolu, tak ako PCI, čo si nevyžadovalo žiadnu zmenu. Preto sa rozhodli pre zachovanie orientácie smerom dole, a to isté platilo aj pri prechode na PCIe.
Existoval však jeden pokus, pri ktorom grafické karty skončili na krátku dobu hlavou hore. BTX formát, navrhnutý Intelom na prelome rokov 2004 a 2005, bol koncepčným prepracovaním štandardného ATX formátu. Jeho účelom bolo posunúť procesor, grafickú kartu, RAM moduly a čipset do jednej spoločnej chladiacej línie. Hoci BTX formát používal totožné grafické karty ako ATX formát, jeho zrkadlová základná doska a otváranie bočnice sprava spôsobili, že grafická karta sa ocitla hlavou hore. Tento formát sa však nikdy nepresadil a zmizol v dejinách, pretože jeho termálne výhody boli minimálne (obvykle menej ako 3 °C) a koncepcia tunela všetko spravila nepraktickým.
Dnes už na otočenie slotu grafickej karty nie je priestor bez zmeny formátu dosky. Komponenty v podobe chladičov CPU, RAM modulov a zadný panel túto pozíciu obsadili. Napriek tomu, moderné herné a výkonné desktopy sú dnes natoľko konfigurovateľné, že otočenie môžete vykonať aj na vlastnú päsť. Umožňuje to použitie PCIe riseru, respektíve relatívne jednoduchého predlžovacieho kábla PCIe konektoru, ktorým si slot môžete posunúť na ľubovoľné miesto mimo základnej dosky, pri prakticky nulovej strate výkonu (ak sa nebude rátať na metre).
Dôležitosť regulácie tepla v grafických kartách
Prehriatie komponentov, vrátane grafickej karty, môže mať významný vplyv na výkon, životnosť a stabilitu celého počítačového systému. Keď sa komponent začne zahrievať, chladenie najprv zvýši rýchlosť ventilátora, aby sa zlepšil prietok vzduchu. Ak však zvýšenie rýchlosti ventilátora nezlepší teplotu, karta začne znižovať prevádzkovú frekvenciu, čo sa nazýva tepelné škrtenie (thermal throttling). Tepelné škrtenie môže spôsobiť pokles výkonu, a ak tento mechanizmus zlyhá, systém môže zlyhať úplne.
Používanie efektívneho chladenia predlžuje životnosť komponentov. Zvýšenie teploty o 10 °C nad normálnu prevádzkovú teplotu môže skrátiť životnosť komponentu o polovicu. Prevádzka elektroniky pri vyšších teplotách môže spôsobiť nepravidelné správanie súčiastok a problémy so stabilitou, ako sú pády systému (BSOD) alebo reštartovanie počítača. Udržiavanie optimálnej teploty grafickej karty je preto kľúčové pre stabilitu a spoľahlivosť systému.
Princípy tvorby tepla v grafických kartách
Grafická procesorová jednotka (GPU) je ďalšou veľkou tepelnou záťažou moderných herných počítačov a pracovných staníc. Takmer všetka energia spotrebovaná grafickou kartou sa premieňa na teplo. Väčšina grafických kariet má predinštalované chladiace riešenie, ktoré zvládne ich špičkové zaťaženie. Chladiace riešenia založené na ventilátoroch sa však spoliehajú na zvýšenie otáčok ventilátora pre lepšie chladenie, čo môže viesť k vyššej hladine hluku.

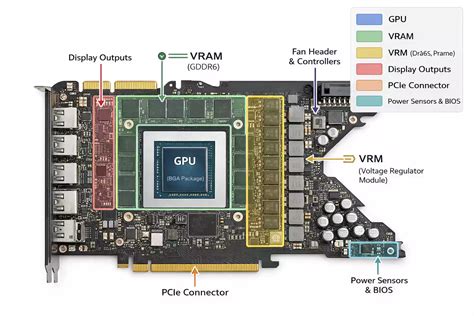

Okrem samotného GPU generujú teplo aj VRAM (Video Random Access Memory) a VRM (Voltage Regulator Module), ktoré taktiež vyžadujú chladenie. Chladiče s tepelnými podložkami odvádzajú teplo do vzduchu pomocou prenosu tepla.
Typy chladenia grafických kariet
Ak si odmyslíme metódy vodného chladenia, ventilátory chladičov súčasných grafických kariet fungujú buď ako „ofukovače“ (open-air) alebo „vyfukovače“ (blower-style).
Aktívne chladenie ventilátormi (Open-air dizajn)

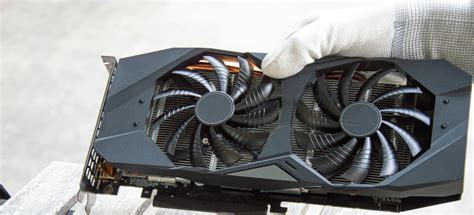

Aktívne chladenie GPU je jednou z najbežnejších možností, ktoré nájdete v obchodoch. Sú obľúbené medzi hráčmi aj profesionálmi pre svoju výkonnosť a optimálny pomer cena/výkon. Tieto grafické karty využívajú viacero axiálnych ventilátorov (od jedného po tri), ktoré slúžia na ochladenie GPU a presun horúceho vzduchu z grafickej karty do systému. Sú vybavené robustným chladičom, ktorý pokrýva celú dosku plošných spojov (PCB), pričom v niektorých prípadoch presahuje aj mimo PCB, aby zabezpečil lepší chladiaci potenciál.
Tento chladiaci systém funguje tak, že teplo generované GPU sa presúva na chladnú platňu, následne cez heatpipes (tepelné trubice) a nakoniec na chladič. Ventilátory nad chladičom slúžia predovšetkým na odvod tepla a udržiavanie teplôt na rozumných hodnotách. Obvykle ide o efektívnejšie, tichšie a drahšie riešenie, kedy je rebrovanie „ovievané“ niekoľkými väčšími ventilátormi naraz, pričom teplý vzduch po prechode rebrovaním opúšťa kartu po jej stranách a v základe smeruje dohora, kde ho vytlačí von ventilátor samotnej skrinky, občas za asistencie chladiča CPU či napájacieho zdroja.
Jediným negatívom open-air dizajnu je spôsob, akým sa odvedený horúci vzduch šíri do celej skrinky. Tieto karty nevypúšťajú horúci vzduch von zo skrinky priamo, ale vytláčajú ho do všetkých smerov, čo môže ovplyvniť teploty ďalších komponentov vo vašom systéme. Tento efekt však nie je taký kritický a dá sa efektívne zvládnuť pomocou dobrého rozmiestnenia ventilátorov v skrinke.
Open-air grafické karty sú stále najlepšou voľbou pre širokú verejnosť, najmä kvôli ich výbornému pomeru cena/výkon, efektívnemu chladeniu a rozumným hladinám hluku. Dva chladiče môžu poskytnúť lepšie chladenie, pretože sú schopné rozložiť teplo na väčšiu plochu a znížiť teplotu komponentov. S jedným chladičom je riziko prehriatia vyššie, najmä pri náročných úlohách. Dva chladiče môžu byť tiež tichšie, pretože každý ventilátor nemusí bežať na maximálnych otáčkach. Naopak, s jedným chladičom môže byť potrebné zvýšiť otáčky ventilátora v prípade vyšších teplôt, čo vedie k vyššej hlučnosti.
Aktívne chladenie - Blower dizajn GPU

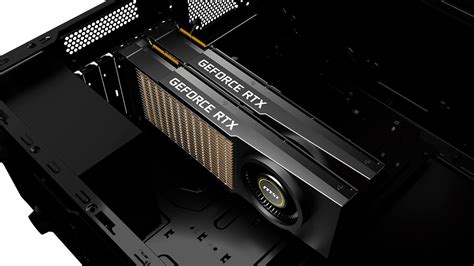

„Blower-style“ grafické karty sú špecifické svojím dizajnom a spôsobom, akým odvádzajú horúci vzduch zo systému. Na rozdiel od otvorených chladiacich systémov, ktoré využívajú viaceré ventilátory a umožňujú voľný prietok vzduchu, Blower GPU sa spoliehajú na presne smerovaný odvod tepla cez zadnú časť počítača. Tento prístup je ideálny pre niektoré špecifické situácie, no prichádza aj s určitými kompromismi.
Disponujú chladičom, ktorý je menší a úplne zakrytý, takže nie je zvonka viditeľný. Tieto karty využívajú iba jeden ventilátor na odvádzanie tepla, ktorý funguje ako dúchadlo - nasáva vzduch v priestore svojho kruhového otvoru a ženie ho uzavretým trupom chladiča von zo skrinky. Prechádza pritom uzavreto cez jednotlivé rebrovanie radiátorovej konštrukcie, často doplnené o tepelné trubice, ktoré transportujú teplo z povrchu samotného čipu GPU. Na prenos tepla sa namiesto tradičných trubíc používajú komory (vapor chambers), čo je menej efektívne riešenie.
Následkom toho GPU pracujú pri vyšších teplotách, čo núti ventilátor bežať na vyšších otáčkach, čo spôsobuje zvýšenú hlučnosť. Tento dizajn teda nie je vhodný pre bežných používateľov, ktorí preferujú tichú a efektívnu prevádzku.
Napriek svojim nevýhodám má toto chladenie svoje miesto v určitých špecifických scenároch. Sú výbornou voľbou pre multi-GPU zostavy, kde zabraňujú tomu, aby sa horúci vzduch z jednej karty miešal s ostatnými. Rovnako sú ideálne pre kompaktné PC skrinky, najmä tie s menším objemom, kde priestor na voľné prúdenie vzduchu jednoducho nie je dostatočný.
Vodné chladenie GPU
Chladenie grafickej karty vodou je určené výlučne pre náročných používateľov, hlavne kvôli ich cene. Základný princíp fungovania je podobný ako pri tradičných chladičoch, no hlavný rozdiel spočíva v použití hadíc naplnených kvapalinou. Tieto hadice prenášajú teplo z chladiacej platne priamo na radiátor s ventilátormi, ktoré zabezpečujú odvod tepla. K chladiacej platni je pripojené čerpadlo, ktoré zabezpečuje cirkuláciu kvapaliny. Bohužiaľ, práve toto čerpadlo býva najčastejším bodom zlyhania po dlhodobom používaní.
Vodné chladenie na grafickú kartu bolo použité už v minulosti, napríklad na Radeon X1950XTX od MSI, kde chladiaca jednotka s hadičkami a výmenník tepla s integrovanou pumpou sa zasunula do voľného PCI portu. Tento výmenník tepla mal aj vetráčik, takže nešlo o úplne bezhlučné chladenie. Z testov vyplynulo, že použité vodné chladenie nemalo výhodu ani tak v tichej prevádzke, ale skôr vo výbornej účinnosti chladenia. Pamäte v tomto prípade neboli aktívne chladené, čo mohlo v tesnejšom priestore viesť k prehrievaniu.
Ide o inovatívne riešenie, no toto chladenie grafickej karty pre väčšinu používateľov nie je najrozumnejšia voľba. Moderné grafické karty sa stali podstatne efektívnejšími a produkujú menej tepla. Otvorené chladiace dizajny sú mimoriadne efektívne a zároveň cenovo dostupnejšie ako vodou chladené varianty. Vodou chladené GPU majú síce výhodu v schopnosti udržiavať vysoké frekvencie po dlhšiu dobu a pracujú pri nižších teplotách, no ich vysoká cena a zložitosť montáže ich robí nevhodnými pre väčšinu používateľov. Zakúpenie vlastného vodného bloku a zostavenie vodného okruhu je ešte komplikovanejšie.
Napriek všetkým nevýhodám a špecifikám si vodou chladené GPU stále nachádzajú svoje miesto. Pre profesionálov, ktorí potrebujú extrémny výkon alebo hľadajú spôsob, ako vytvoriť esteticky dokonalú zostavu, môže byť toto riešenie atraktívne. Existujú aj riešenia ako GIGABYTE AORUS GeForce RTX 5080 XTREME WATERFORCE, ktoré používajú integrované vodné chladenie.
Hybridné chladenie GPU
Hybridné chladenie kombinuje prvky pasívneho a aktívneho chladenia na dosiahnutie optimálnej rovnováhy medzi účinnosťou chladenia a hlučnosťou. V rámci hybridného chladenia sa často používajú ventilátory v kombinácii s veľkými chladičmi alebo radiátormi. Pri nízkom zaťažení systému sa chladenie uskutočňuje pasívne, čo znižuje hlučnosť. Keď teplota grafickej karty stúpne nad určitú úroveň, ventilátory sa zapnú a poskytujú dodatočné chladenie.
Toto chladenie grafickej karty môže využívať rôzne technológie, ako napríklad heat pipes alebo AIO (All-In-One) chladiče. Heat pipes sú tepelné trubice, ktoré efektívne prenášajú teplo od zdroja k chladiču, kde je následne odvádzané. Tieto trubice sú bežne používané v kombinácii s pasívnymi chladičmi a ventilátormi. AIO chladiče kombinujú vodné chladenie s ventilátormi; chladič je naplnený kvapalinou, ktorá odvádza teplo od komponentov k radiátoru, kde je ochladzovaná ventilátormi.
Výhody hybridného chladenia zahŕňajú vysokú účinnosť pri rôznych úrovniach zaťaženia, keďže ventilátory sa zapnú len v prípade potreby, čo zabezpečuje efektívne chladenie bez zbytočného hluku. Pri nízkom zaťažení systém pracuje ticho, pretože ventilátory sú vypnuté. Hybridné chladenie je vhodné pre širokú škálu aplikácií a je ideálnou voľbou pre používateľov, ktorí vyžadujú tichú prevádzku aj pri náročných úlohách.
Nevýhodou hybridného chladenia je jeho zložitosť. Môže byť zložitejšie na inštaláciu a nastavenie v porovnaní s čisto pasívnym alebo aktívnym chladením. Kombinácia pasívnych a aktívnych prvkov môže byť aj nákladnejšia ako samostatné riešenia.
Pasívne chladené grafické karty
Pasívne chladenie GPU je typ, ktorý nevyužíva žiadne pohyblivé súčiastky, ako sú ventilátory alebo čerpadlá. Namiesto toho sa spolieha na prirodzenú konvekciu a radiačný prenos tepla. Pasívne chladiče sú zvyčajne vyrobené z materiálov s vysokou tepelnou vodivosťou, ako je hliník alebo meď. Tieto chladiče majú veľkú povrchovú plochu, ktorá umožňuje efektívne odvádzanie tepla z komponentov, najčastejšie prostredníctvom rebier alebo finov. Vďaka svojej konštrukcii tieto chladiče umožňujú cirkuláciu vzduchu bez nutnosti ventilátorov.
Najviac absurdne celá situácia vyzerá pri pohľade na pasívne chladené grafické karty, ktoré by otočenie a prirodzené stúpanie tepla dohora potrebovali ako soľ. Ako príklad môže slúžiť GeForce 7600GT, ktorá sa pred pár mesiacmi predávala s aktívnym chladením, ale neskôr sa presadilo pasívne chladenie pomocou pipeline a masívnych rebrovaných chladičov. Medený chladič na vrchnej strane prechádza pomocou dvoch pipeline do hliníkového chladiča na spodnej strane, ktorý je po celej dĺžke karty. To by malo zabezpečiť dostatočné chladenie jadra a pamätí.
Výhody pasívneho chladenia zahŕňajú úplnú tichosť, keďže neobsahuje žiadne pohyblivé časti, ktoré by mohli vytvárať hluk. To je ideálne pre používateľov, ktorí preferujú tichú prevádzku svojich počítačov, ako napríklad v domácich kanceláriách alebo multimediálnych systémoch. Keďže pasívne chladiče neobsahujú ventilátory, nie je potrebné čistenie prachu alebo výmena opotrebovaných dielov, čo znamená, že pasívne chladenie je prakticky bezúdržbové. Menej pohyblivých častí tiež znamená menšiu pravdepodobnosť zlyhania mechanických súčastí, čo zvyšuje spoľahlivosť chladenia.
Nevýhodou pasívneho chladenia je jeho obmedzený výkon. Pasívne chladenie nie je tak účinné pri odvádzaní tepla ako aktívne chladenie, čo môže byť problém pri komponentoch s vysokou tepelnou záťažou. Pri náročných úlohách, ako je hranie hier alebo renderovanie videí, pasívne chladenie nemusí postačovať na udržanie bezpečných teplotných hodnôt. Pre efektívne pasívne chladenie sú potrebné veľké chladiče, čo môže byť nepraktické pri menších počítačových skriniach. Tieto veľké chladiče môžu tiež obmedzovať priestor pre iné komponenty a zložité konfigurácie.
Faktory ovplyvňujúce výber chladenia
Pri výbere správneho chladenia pre vašu grafickú kartu je dôležité zvážiť rôzne faktory, ako sú vaše konkrétne potreby, tepelné zaťaženie komponentov, úroveň hluku a váš rozpočet. Každý typ chladenia má svoje výhody a nevýhody, ktoré môžu byť kľúčové pre optimalizáciu výkonu a životnosti vašej grafickej karty.
- Typ aplikácií: Hráči a profesionáli pracujúci s grafickými aplikáciami môžu uprednostniť aktívne chladenie s viacerými ventilátormi alebo vodné/hybridné riešenia pre lepšiu stabilitu a výkon. Pre menej náročné úlohy, ako je práca v kancelárskych aplikáciách, surfovanie na internete či pozeranie videí, môže postačovať pasívne chladenie alebo integrovaná grafika.
- Osobné preferencie: Niektorí používatelia uprednostňujú tichšie prostredie a sú ochotní investovať do lepšieho chladenia, iní sa zameriavajú na cenu a funkčnosť.
- Priestorové obmedzenia: Nie všetky počítačové skrinky umožňujú inštaláciu veľkých chladičov alebo vodného chladenia. Pre používateľov s obmedzeným priestorom môže byť jediné chladiče (blower) alebo štandardný open-air dizajn praktickejší.
- Rozpočet: Vodné a niektoré hybridné chladenia znamenajú vyššie náklady na grafickú kartu. Pre niektorých používateľov môže byť cena rozhodujúcim faktorom.
Zhrnutie a odporúčania
- Pasívne chladenie grafickej karty je ideálne pre používateľov, ktorí preferujú tichú prevádzku a nemajú náročné požiadavky na výkon. Pasívne chladiče sú bezúdržbové a spoľahlivé, avšak ich schopnosť odvádzať teplo je obmedzená.
- Hybridné chladenie grafickej karty ponúka vynikajúci kompromis medzi účinnosťou chladenia a nízkou hlučnosťou. Kombinácia pasívneho a aktívneho chladenia umožňuje efektívne odvádzanie tepla pri náročných úlohách, pričom ventilátory sa zapnú len v prípade potreby. Toto riešenie je však zložitejšie na inštaláciu a môže byť drahšie.
- Vodné chladenie grafickej karty je ideálne pre používateľov, ktorí vyžadujú maximálnu účinnosť chladenia, najmä pri vysokých tepelných záťažiach a pretaktovaní. Vodné chladenie je tichšie a účinnejšie, avšak vyžaduje zložitejšiu inštaláciu a údržbu a môže byť nákladné. Nie je vhodné pre všetky modely grafických kariet.
- Blower GPU chladenie grafickej karty je vhodné pre menšie počítačové skrinky a uzavreté systémy, kde je dôležité efektívne odvádzanie tepla von zo skrine. Tento typ chladenia však môže byť hlučnejší a menej účinný pri náročných úlohách v porovnaní s inými riešeniami.
- Aktívne chladenie ventilátormi (open-air) je najbežnejší a najdostupnejší spôsob chladenia. Ponúka vysokú účinnosť pri nižších nákladoch, avšak môže byť hlučnejší pri vyšších otáčkach ventilátorov a menej účinný pri extrémnych tepelných záťažiach v zle vetraných skrinkách. Modely s dvoma alebo troma ventilátormi sú obvykle tichšie a efektívnejšie než s jedným.
Pri výbere správneho typu chladenia zvážte všetky tieto faktory a vyberte si riešenie, ktoré najlepšie vyhovuje vašim potrebám a preferenciám.
