Výmenníky tepla sú zariadenia nevyhnutné všade tam, kde je potrebné efektívne odovzdávať teplo medzi dvoma médiami, ktoré nie je možné priamo spojiť. Toto je častý scenár v rôznych systémoch, kde sa stretávame s odlišnými teplonosnými látkami, ako napríklad nemrznúca kvapalina a voda, vykurovacia voda a teplá úžitková voda, alebo pri rozdielnych tlakových pomeroch v jednotlivých okruhoch, ako napríklad pri centrálnej dodávke tepla (CZT) s tlakom do 20 barov a bežnou vykurovacou sústavou.
Keďže v žiadnom tepelnom výmenníku nemožno dosiahnuť 100% termickú účinnosť, vždy existuje určitý teplotný rozdiel medzi vstupnou vykurovacou a výstupnou ohrievanou kvapalinou. Tento teplotný spád je kľúčovým parametrom, najmä pri využívaní úsporných zdrojov ako sú solárne systémy alebo tepelné čerpadlá. Ak je výmenník tepla nedostatočne dimenzovaný, nedokáže efektívne odovzdať energiu, čo vedie k vyššej teplote vracajúcej sa kvapaliny do zdroja. To následne núti zdroj pracovať pri vyššej teplote, než je optimálne, a znižuje jeho celkovú účinnosť.
Najdôležitejším parametrom každého tepelného výmenníka je jeho odovzdávací výkon. Preto nemožno udávať výkony bez upresnenia prevádzkových podmienok, pre ktoré je výmenník navrhnutý. Tepelné výmenníky sa vždy špecificky navrhujú pre konkrétne aplikácie a prevádzkové podmienky.
Vyšší teplotný spád znamená vyššiu pracovnú teplotu solárneho systému alebo tepelného čerpadla, čo vedie k jeho horšej účinnosti alebo nižšiemu vykurovaciemu faktoru. Čím vyšší je navrhnutý teplotný spád výmenníka, tým menšia je jeho potrebná veľkosť a tým nižšia je aj počiatočná investícia. Pre systémy, kde nie sú kladené vysoké nároky na čo najnižšiu teplotu zdroja, postačujú menšie a lacnejšie výmenníky.
Typy výmenníkov tepla
Výmenníky tepla sa dajú klasifikovať podľa rôznych kritérií, ako je konštrukcia, spôsob prenosu tepla alebo typ médií, ktoré sa v nich vymieňajú.
Podľa konštrukcie
Rúrkové tepelné výmenníky
Rúrkové tepelné výmenníky sú jednoduché zariadenia, ktoré sa skladajú z jednej alebo viacerých stočených rúrok. Prestupnú plochu tvorí vonkajší plášť týchto rúrok. Typickým príkladom sú integrované výmenníky tepla v zásobníkoch ohriatej pitnej vody alebo v akumulačných nádržiach. Nevýhodou týchto výmenníkov je ich nízky prestupný koeficient, čo znamená, že pre odovzdávanie aj relatívne malého výkonu potrebujú veľkú prestupnú plochu. Preto sa používajú v systémoch s výkonom v rádoch desiatok kilowattov, kde nie je požiadavka na malý teplotný rozdiel medzi vykurovacou a ohrievanou kvapalinou.
Plášťovo-rúrkové výmenníky tepla sú bežne používané zariadenia na efektívnu výmenu tepla medzi dvoma kvapalinami. Ich konštrukcia je založená na cylindrickom plášti, v ktorom sú umiestnené rúrky. Jedna kvapalina prúdi okolo rúrok a druhá cez ne, čím dochádza k prenosu tepla. Sortiment týchto výmenníkov je široký, od malých z nehrdzavejúcej ocele s niekoľkými desiatkami rúrok až po veľké parogenerátory v jadrovom priemysle s viac ako 10 000 rúrkami.

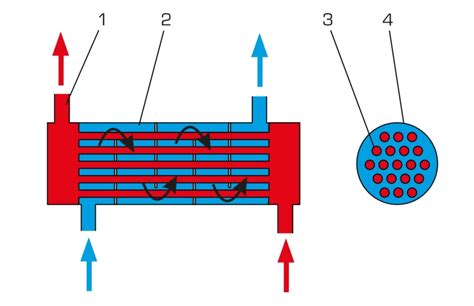

Ako funguje rúrkový výmenník tepla: Rúrkový výmenník je typ výmenníka tepla s rúrkami uloženými v plášti. Je to bežné zariadenie v priemysle na rekuperáciu tepla z plynu alebo kvapalín. Princíp spočíva vo výmene tepla medzi dvoma médiami - jedným "zohrievajúcim" a druhým "ohrievaným". Kvapaliny môžu byť rôzneho charakteru a výmenník možno použiť na výmenu plynu/plynu, kvapalina/kvapalina, kvapalina/plyn atď. Existujú rôzne kategórie plášťových a rúrkových výmenníkov, ktoré sú navrhnuté pre špecifické aplikácie:
- Kondenzátor: Premieňa plyn na kvapalinu kondenzáciou pary na studenom povrchu.
- Chladič: Chladí kvapalinu.
- Kotol: Používa sa na čiastočné odparenie zmesí kvapalín alebo kvapalín s pevnými látkami, ako aj na vykurovanie.
- Ohrievač: Ohrieva objem kvapaliny alebo plynu aj v extrémnych podmienkach.
- Výparník: Koncentruje roztok odparovaním kvapaliny.
- Kryštalizátor: Izoluje produkt z roztoku v tuhej forme.
Dimenzovanie plášťového a rúrkového výmenníka tepla: Proces začína výberom najvhodnejšej technológie, pričom sa zohľadňuje úloha výmenníka, jeho umiestnenie, typ médií, tlaky a teploty. Následne sa určí tepelný výkon a vypočíta potrebná teplovýmenná plocha. Dôležité je tiež zmerať tolerovateľný pokles tlaku. Po príprave konštrukčných plánov je výmenník pripravený na výrobu z nehrdzavejúcej ocele, zliatiny niklu alebo iných materiálov.
Výhody a nevýhody rúrkových výmenníkov tepla: Sú mimoriadne robustné, spoľahlivé a odolné voči vysokým tlakom a extrémnym teplotám. Môžu pracovať s rôznymi typmi kvapalín a prispôsobiť sa rôznym aplikáciám. Nevýhodou je ich veľkosť a priestorová náročnosť. Riziko usadenín a sťažená kontrola a čistenie sú tiež faktory, ktoré treba zvážiť.
Oblasti použitia rúrkových výmenníkov: Tieto výmenníky sú prispôsobené pre chemický, petrochemický, farmaceutický, potravinársky priemysel, cukrovary, liehovary či energetiku.

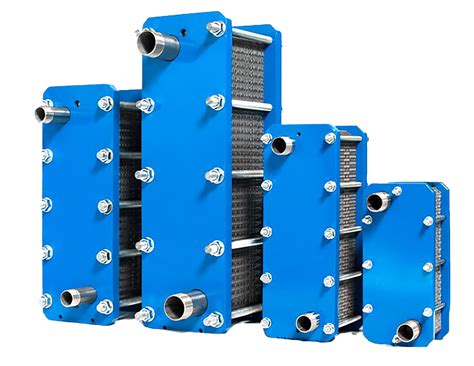

Doskové tepelné výmenníky
Doskové tepelné výmenníky majú prestupný koeficient až 10-krát vyšší ako rúrkové výmenníky a ich odovzdávací výkon môže dosahovať stovky kilowattov. Nevýhodou je, že nemôžu byť použité ako integrované, čo si vyžaduje použitie obehového čerpadla na oboch stranách (vykurovacej aj ohrievanej). Integrované rúrkové výmenníky zvyčajne potrebujú len jedno čerpadlo.
Obrovskou výhodou doskových výmenníkov je ich veľká variabilnosť vo veľkostiach a typoch vyhotovenia. Umožňujú navrhnúť výmenník aj na extrémne malý teplotný spád (maximálny zisk solárneho systému) a odovzdanie veľkého vykurovacieho výkonu, napríklad pri prietokovej príprave ohriatej pitnej vody, CZT alebo rozsiahlych solárnych systémoch.
Doskové výmenníky tepla sú zariadenia pozostávajúce z kovových dosiek, ktoré efektívne vymieňajú teplo medzi kvapalinami s rôznymi teplotami bez ich miešania. Vďaka svojej konštrukcii umožňujú rýchly a účinný prenos tepla pomocou konvekcie. Dosky vytvárajú kanáliky pre prúdenie kvapalín, čím zabezpečujú veľkú kontaktnú plochu a efektívny prenos tepelnej energie. Široko sa používajú v priemysle, vrátane chladiacich a vykurovacích procesov, čím pomáhajú šetriť energiu.
Typy doskových výmenníkov tepla:
- Odnímateľný doskový výmenník tepla: Skladá sa z mnohých dosiek na výmenu tepla (tenké kovové dosky s vyrazenými drážkami), ktoré sú oddelené tesniacimi tesneniami a stlačené upínacími čapmi.
- Zváraný doskový výmenník tepla: Delí sa na polozvárané, úplne zvárané a spájkované typy.
- Špirálový doskový výmenník tepla: Vytvára dva špirálové kanály, kde médiá prúdia v plnom protiprúde, čo výrazne zvyšuje účinnosť výmeny tepla.
- Doskový a plášťový výmenník tepla (plošný výmenník): Používa doskovo-rúrkové prvky ako základ pre výmenu tepla.

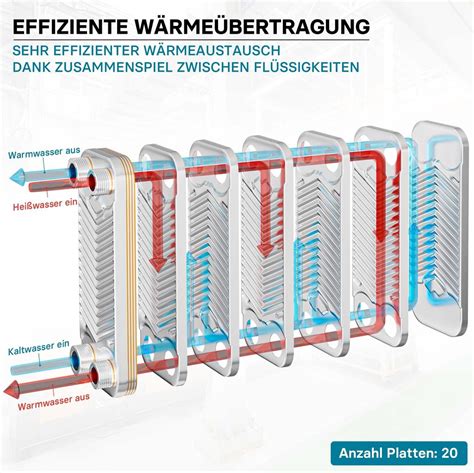

Ako funguje doskový výmenník tepla: Teplovýmenná plocha je tvorená súborom zvlnených kovových dosiek. Kvapaliny prúdia v kanáloch tvorených kombináciou dosiek a tesnení. Vstupujúce a výstupné otvory v doskách umožňujú prúdenie dvoch rôznych médií do jednotlivých kanálov, pričom tesnenia usmerňujú ich tok. Teplo sa ľahko odovzdáva cez tenkú stenu oddeľujúcu teplé a chladné médium.
Parametre pre návrh doskového výmenníka tepla: Pre návrh je nevyhnutné poznať špecifické parametre, ako sú požadovaný tepelný výkon, typ médií, ich teploty, tlaky a prietoky. Dôležitým konceptom je stredný logaritmický rozdiel teplôt (LMTD), ktorý predstavuje hnaciu silu prenosu tepla, a hodnota NTU (množstvo prenosových jednotiek), ktorá vyjadruje termickú náročnosť procesu.
Typy prúdenia a zapojenia:
- Laminárne prúdenie: Častice kvapaliny prechádzajú v rovnobežných vrstevniciach bez miešania.
- Turbulentné prúdenie: Náhodné, vírivé prúdenie s miešaním médií, ktoré je efektívnejšie pre prenos tepla.
- Protiprúdové zapojenie: Najpoužívanejšie u doskových výmenníkov, umožňuje kríženie teplôt a dosiahnutie väčšieho priblíženia teplôt.
- Súprúdové zapojenie: Používa sa menej často, napríklad pri veľkých teplotných rozdieloch.
Tlaková strata (Δp) priamo závisí od veľkosti výmenníka a nepriamo od šmykového napätia (mierka turbulencie). Existujú dosky s nízkou, stredne vysokou a vysokou hodnotou theta (NTU), ktoré ovplyvňujú veľkosť a tvar kanála.
Podľa spôsobu prenosu tepla
Výmenníky tepla sa delia na kontaktné a bezkontaktné. V priemysle sa oveľa častejšie používajú bezkontaktné typy.
Bezkontaktné výmenníky tepla
Tieto zariadenia umožňujú prenos tepelnej energie medzi dvoma tekutinami, ktoré nemajú priamy kontakt. Najčastejším príkladom sú rekuperátory, ktoré sú široko používané v priemysle. Bezkontaktné výmenníky sú preferované z dôvodu potreby oddelenia médií s rôznymi fyzikálno-chemickými vlastnosťami, ktoré by sa nemali miešať.
Kontaktné výmenníky tepla
V kontaktných výmenníkoch majú tekutiny priamy kontakt medzi sebou, čo umožňuje dosiahnuť vysoké koeficienty prestupu tepla a jednoduchú výmenu tepla medzi viacerými prúdmi tekutín.
Podľa typu médií
Výmenníky tepla môžu prenášať teplo medzi rôznymi médiami:
Výmenníky tepla typu kvapalina-kvapalina
Tieto zariadenia sú určené na výmenu tepla medzi dvoma kvapalinami s rôznymi vlastnosťami (napr. pracovná teplota, teplota zamŕzania, hustota). Príklady zahŕňajú systémy voda-voda, voda-olej a voda-glykol. Nachádzajú uplatnenie v chemickom priemysle a energetike.
Výmenníky tepla typu plyn-plyn
Využívajú sa na prenos tepla medzi dvoma prúdmi plynov. Príkladom je systém vzduch-vzduch, kde sa teplo prenáša medzi dvoma prúdmi vzduchu. Iným príkladom je výmenník spaliny-vzduch, kde sa teplo zo spalín rekuperuje a využíva na ohrev vzduchu v systémoch ústredného kúrenia, spaľovacích komorách pecí alebo na sušenie pevných palív.
Výmenníky tepla typu kvapalina-plyn
Umožňujú efektívnu výmenu tepla medzi kvapalinou a plynom. Najčastejšie sa používajú v pároch voda-vzduch alebo glykol-vzduch. Výmenník voda-vzduch sa bežne používa v systémoch vykurovania a klimatizácie, kde ohriata voda prenáša teplo do vzduchu distribuovaného do priestorov. Výmenníky glykol-vzduch nachádzajú uplatnenie v rôznych priemyselných odvetviach a obytných budovách.
Podľa smeru prúdenia
Výmenníky tepla sa líšia aj podľa smeru, ktorým prúdia médiá:
- Sústredivé (súprúdové): Výmena tepla prebieha medzi dvoma prúdmi kvapaliny tečúcimi rovnakým smerom.
- Protiprúdové: Dosahujú oveľa vyššiu účinnosť v porovnaní so súprúdovým systémom.
- Krížové: Jeden prúd tečie voči druhému pod pravým uhlom.
Materiálové vyhotovenie výmenníkov tepla
Materiál, z ktorého je výmenník vyrobený, má zásadný vplyv na jeho životnosť, odolnosť a vlastnosti.
Nerezová oceľ
Kyselinovzdorná nerezová oceľ (316L) je populárnym materiálom pre výmenníky tepla vďaka svojej vysokej odolnosti a vynikajúcim tepelným vlastnostiam. Je odolná voči korózii a je vhodná pre širokú škálu aplikácií.
Titán
Titán sa vyznačuje vysokou odolnosťou proti korózii, dokonca aj v slanom prostredí. Je ľahký a pevný, čo z neho robí vhodný materiál pre náročné aplikácie.
Liatina
Liatina je lacnejší materiál, ale je krehkejší a náchylnejší na prasknutie pri teplotných šokoch. Výmenníky z liatiny vyžadujú pravidelné preplachovanie, aby sa zabránilo usadzovaniu a poškodeniu. Napriek tomu je liatina odolná voči vysokým teplotám a dobre vedie teplo.
Meď
Meď je ušľachtilý kov s vynikajúcou tepelnou vodivosťou a odolnosťou proti korózii. Je chemicky inertná, dobre znáša tlak a vyžaduje menej paliva na ohrev. Nevýhodou je jej vysoká cena a citlivosť na extrémne vysoké teploty.
Hliník
Hliníkové výmenníky tepla sú ľahké a cenovo dostupné, ale sú menej odolné voči vysokým teplotám a korózii v porovnaní s inými materiálmi. Nie sú vhodné pre aplikácie s extrémne vysokými prevádzkovými teplotami.
Výmenníky tepla v plynových kotloch
Priamy prenos tepla z horiaceho paliva na chladiacu kvapalinu v plynových kotloch nie je možný bez špeciálneho zariadenia. Týmto zariadením je výmenník tepla pre plynový kotol, ktorý ohrieva vodu cirkulujúcu v systéme a následne ju posiela do radiátorov.
Horák kotla je napájaný plynom a spaľovacím vzduchom. Plyn horí, uvoľňuje teplo a produkty spaľovania sa odvádzajú von. Nosič tepla (voda alebo nemrznúca zmes) vstupuje do výmenníka tepla, ktorý je umiestnený v spaľovacej komore. Voda sa ohrieva a dodáva sa do vykurovacích potrubí. Najčastejšie má výmenník formu súpravy platní alebo rúrok, pričom väčšia pracovná plocha znamená rýchlejší ohrev vody.
Výrobný materiál výmenníkov pre kotly
Výmenníky tepla pre kotly sú vyrobené z materiálov, ktoré dobre vedú teplo, sú odolné voči korózii a tlaku. Vzhľadom na náklady sa najčastejšie používajú:
- Oceľ: Cenovo dostupná, pevná, dobre spracovateľná a odolná voči vysokým teplotám. Je však náchylná na koróziu, čo skracuje jej životnosť.
- Liatina: Odolnejšia voči korózii ako oceľ, s dlhou životnosťou. Je však krehká a môže prasknúť pri teplotných šokoch. Vyžaduje pravidelné preplachovanie. Je ťažšia a vyžaduje viac paliva na ohrev.
- Meď: Ušľachtilý kov s vynikajúcou tepelnou vodivosťou, odolnosťou proti korózii a nízkou hmotnosťou. Je však drahá a citlivá na extrémne vysoké teploty.
Typy výmenníkov tepla v kotloch
Plynové kotly môžu mať rôzne funkcie, čo ovplyvňuje typ výmenníka tepla:
Primárny výmenník tepla
Slúži na vykurovací systém. Je to zvyčajne rúrka s pomerne veľkým priemerom ohnutá do formy špirály, doplnená platňami na zväčšenie pracovnej plochy. Je vystavený najväčšiemu zaťaženiu z vonkajšej strany (produkty spaľovania) aj z vnútornej (sole v chladiacej kvapaline). Na zníženie opotrebenia je často ošetrený špeciálnou farbou a antikoróznymi zlúčeninami. Najlepšou voľbou sú nerezové alebo medené výmenníky, ktoré nie sú náchylné na hrdzavenie a usadzovanie solí.
Sekundárny výmenník tepla (pre TÚV)
Tento výmenník ohrieva prívodnú vodu na teplú úžitkovú vodu (TÚV). Teplota ohrevu je nižšia, zvyčajne do +60 °C. Najčastejšie ide o doskovú konštrukciu zloženú z mnohých dosiek s priechodmi, cez ktoré cirkuluje voda. Viacpriechodové modely sú efektívnejšie. Vyrobený môže byť z ocele, medi alebo hliníka.
Bitermický výmenník tepla
Predstavuje dve rúrky vložené do seba. Chladiaca kvapalina sa pohybuje vo vnútornej rúrke a voda na TÚV vo vonkajšej. Vykurovacia kvapalina ohrieva úžitkovú vodu. Dizajn je lacnejší, ale objem ohrievanej úžitkovej vody je obmedzený. Bitermické výmenníky sú citlivé na kvalitu vody a rýchlejšie sa znečisťujú. Na zabránenie upchatiu je potrebné na vstupe použiť vodné filtre. V prípade zanesenia sa musia vymeniť za nové.
Kritériá výberu výmenníka tepla
Pri výbere vhodného výmenníka tepla je potrebné zohľadniť niekoľko kľúčových parametrov:
- Výkon: Hlavný parameter určujúci schopnosť výmenníka odovzdať teplo.
- Účel a typ média: Určuje, či sa výmenník použije na ohrev chladiacej kvapaliny a aké médium (para, voda, nemrznúca zmes) bude používané.
- Teplota nosiča tepla na vstupe a výstupe: Umožňuje vypočítať množstvo tepla, ktoré má spotrebiteľ dostať, a následne výkon výmenníka.
- Prípustná tlaková strata: Pokles tlaku vody pri prechode výmenníkom. Ak je príliš vysoký, nemusí byť možné dosiahnuť dostatočný tlak pre vykurovací systém.
- Maximálna prevádzková teplota: Teploty v spaľovacej komore kotla (600-700 °C) zvládnu liatinové a oceľové výmenníky, meď s určitými obmedzeniami. Hliníkové modely nie sú vhodné.
- Maximálny pracovný tlak: Väčšinou neobmedzuje výber dizajnu ani materiálu.
- Rozmery: Dôležitý parameter, najmä pri obmedzenom priestore.
Inštalácia, prevádzka a údržba
Preprava, inštalácia a prevádzka výmenníka tepla sú podrobne popísané v návodoch výrobcu. Kľúčové aspekty zahŕňajú:
- Umiestnenie: Výmenník by mal byť umiestnený tak, aby k nemu bol voľný prístup na účely kontroly a opráv.
- Uvedenie do prevádzky: Vykonáva sa pri ustálených hodnotách tlaku a teploty. Teplota by sa nemala zvyšovať o viac ako 10 °C za minútu a tlak o viac ako 10 barov za hodinu.
- Plnenie vodou: Pri plnení vodou zostávajú vzduchové ventily otvorené. Po spustení čerpadla sa zatvoria, čím sa dosiahne stabilný tlak.
- Plynulé zmeny parametrov: Pomalé zmeny vykurovacích parametrov predlžujú životnosť tesnení a samotného výmenníka.
- Pravidelné čistenie: Zariadenie je potrebné pravidelne čistiť. Doskové výmenníky sa čistia v ráme alebo sa platne vyberú a umyjú. Čistenie rúrkových výmenníkov je zložitejšie a často sa neodporúča.
- Kontrola tesnení: Pred opätovným uvedením do prevádzky je potrebné skontrolovať stav všetkých tesnení.
- Ochrana proti usadzovaniu solí: Na vodnom potrubí pred vstupom do kotla sa umiestňuje filter.
Možné poruchy výmenníkov tepla
Výmenníky tepla môžu trpieť rôznymi poruchami, ktoré si často vyžadujú zásah špecialistu. Niektoré problémy však môže vyriešiť aj používateľ:
- Odtlakovanie: Ak je spôsobené znečistením, stačí výmenník vyčistiť. Pri nesprávnom pripojení k sieti je potrebné skontrolovať pripojenie podľa dokumentácie.
- Zníženie účinnosti: V prípade mechanického znečistenia sa prístroj umyje. Ak je príčinou nahromadenie oleja alebo neštandardných plynov, je potrebné nainštalovať ďalšie zariadenia na ich odstránenie.
- Únik: Najčastejšie spôsobený rozkladom tesnení. Pri doskových výmenníkoch je možné čiastočne vymeniť platne, zatiaľ čo pri výmenníkoch typu shell-and-tube je často nutná výmena celého zariadenia.
Dôležité upozornenie: Počas záručnej doby je zakázané sami otvárať výmenník tepla a vykonávať akékoľvek opravy.
Populárni výrobcovia výmenníkov tepla
Na trhu existuje mnoho výrobcov výmenníkov tepla. Medzi najpopulárnejšie patria:
- Navien: Kórejský výrobca, známy výrobkami pre domáce kotly s odolnosťou voči nízkej kvalite vody a vodnému rázu.
- Baxi: Taliansky výrobca, ponúka kotly s liatinovými a medenými výmenníkmi tepla. Primárne výmenníky sú z medi a mosadze, sekundárne z nehrdzavejúcej ocele pre maximálnu trvanlivosť.
- Fondital: Talianska spoločnosť, ponúka vysoko výkonné bitermické medené výmenníky tepla.
- Beleto: Ruský závod vyrábajúci rôzne typy výmenníkov tepla z ocele, liatiny a medi.
- Ariston: Ponúka hliníkové a medené výmenníky tepla.
