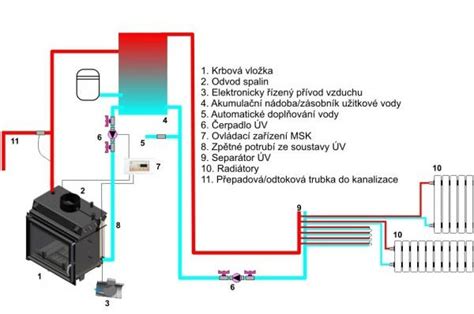

Vykurovacie a vodovodné systémy sú neoddeliteľnou súčasťou každého moderného objektu. Ich správne fungovanie závisí od precízneho výberu a inštalácie potrubí a fitingov. Kľúčovú úlohu pri výbere zohrávajú rozmery a typy použitých materiálov. Pochopenie rôznych meracích systémov a špecifikácií je nevyhnutné pre zabezpečenie kompatibility a dlhodobej spoľahlivosti systému.
Systémy Merania Rozmerov Potrubí
Historicky a dodnes sa v stavebníctve, obzvlášť pri vodoinštaláciách a kúrení, stretávame s dvoma hlavnými systémami merania: britsko-americkou (imperiálnou) sústavou jednotiek a Metrickou sústavou (SI).
Britsko-americká (Imperiálna) Sústava Jednotiek
Ide o staršiu sústavu jednotiek, ktorá sa používala v minulosti v Spojenom kráľovstve a v Spojených štátoch amerických. Základná jednotka, využívaná v stavebníctve aj dnes, je inch (palec, cól), ktorého veľkosť bola 1. júla 1959 stanovená na 25,4 mm. Táto sústava jednotiek sa zameriava na použitie tradičných jednotiek, ako sú palec, libra a galón, a nie na decimálne jednotky. Britsko-americká (imperiálna) sústava jednotiek sa ešte stále používa v niektorých odvetviach, ako je stavebníctvo, ale v súčasnosti už nespadá do medzinárodne uznávanej sústavy jednotiek a postupne sa vytráca. Vodárenské potrubia a fitingy sú obvykle označované v britsko-americkej (imperiálnej) sústave jednotiek.
Metrická Sústava (SI)
V roku 1790 bola navrhnutá sústava SI vo Francúzsku, ktorej základná jednotka je meter (m) a z neho odvodené cm a mm. Metrická sústava alebo Systém Internacionálnych jednotiek (SI) je medzinárodný štandard pre meranie, ktorý sa používa vo väčšine krajín sveta. Táto sústava jednotiek je založená na decimálnych jednotkách a má šesť základných jednotiek: sekunda pre čas, meter pre dĺžku, kilogram pre hmotnosť, kelvin pre teplotu, ampér pre elektrický prúd a mol pre chemické množstvo. Tieto jednotky sú základom pre všetky ďalšie jednotky v metrickom systéme.
Označovanie Rozmerov Potrubí
Kľúčovú úlohu pri vodárenských potrubiach a hadiciach nehrá vonkajší, ale vnútorný priemer, a preto sa používa jeho označenie. Pri vodovodných rúrach sa najčastejšie označujú dva rozmery, a to:
- DN - vnútorný priemer potrubia
- D - vonkajší rozmer potrubia, označuje sa aj znakom Ø (Ø = DN + 2 x hrúbka steny trubky)
Pri spájaní vodovodných potrubí a armatúr z rôznych materiálov môžu nastať ťažkosti so zmenou jedného systému na druhý. Napríklad, ak zmeriame vonkajší priemer klasickej 1" trubky, dostaneme asi 33 mm, čo nezodpovedá 1" (25,4 mm). Colové rozmery (anglická miera) sa v našich končinách využívajú najmä pri udávaní rozmerov záhradných hadíc a vodovodných trubiek.
Prepočet Cólu na Milimetre a Bežné Rozmery
Nižšie je uvedený prepočet cólu na milimetre a najčastejšie rozmery vodovodných potrubí a fitingov:
| Rozmer v palcoch | Vnútorný priemer DN | Vonkajší priemer D (DIN 2448) | Vonkajší priemer D (DIN 2458) |
|---|---|---|---|
| 3/8" | 10 mm | 13,5 mm | 17,2 mm |
| 1/2" | 15 mm | 20 mm | 21,3 mm |
| 3/4" | 20 mm | 25 mm | 26,9 mm |
| 1" | 25 mm | 30 mm | 33,7 mm |
| 1 1/4" | 32 mm | 38 mm | 42,4 mm |
| 1 1/2" | 40 mm | 44,5 mm | 48,3 mm |
| 2" | 50 mm | 57 mm | 60,3 mm |
| 2 1/2" | 65 mm | 76,1 mm | 76,1 mm |
| 3" | 80 mm | 88,9 mm | 88,9 mm |
| 4" | 100 mm | 108 mm | 114,3 mm |
| 5" | 125 mm | 133 mm | 139,7 mm |
| 6" | 150 mm | 159 mm | 168,3 mm |
| 8" | 200 mm | 219,1 mm | 219,1 mm |
| 10" | 250 mm | 267 mm | 273 mm |
*Uvedené rozmery sú orientačné. V závislosti od materiálového prevedenia rúry sa môžu líšiť.
Typy Potrubí pre Kúrenie a Vodu
V ponuke sa nachádzajú rôzne druhy potrubia, rôznych druhov materiálov a pre rôzne druhy použitia. Najbežnejšie potrubie na rozvody kúrenia a vody je plastohliníkové potrubie, niekedy označované aj ako PEX-AL-PEX o priemere 16 mm. Plastohliníkové rúry je možné používať na všetky druhy montáže, či už pre radiátorové kúrenie, podlahové vykurovanie, alebo rozvody vody. Výhodou je ich nízka cena, tuhosť a všestranné použitie.
Ostatné potrubia používané menej, ako napríklad PEX, PERT, alebo polybutylén, sa používajú častejšie na konkrétne typy použitia. Päťvrstvová plastohliníková rúra pex-al-pex je určená na: rozvody teplej a studenej vody, kúrenie a podlahové kúrenie. Tlak max. Potrubie z polybutylénu PN3, 70°C je vhodné pre podlahové vykurovanie.
Porovnanie Polyetylénových Rúrok pre Podlahové Kúrenie (PEX)
Polyetylén sieťovaný - PE-X sa vo väčšine prípadov pripravuje z HDPE. V PE-X sú jednotlivé reťazce PE pospájané do polymérnej siete vhodnými sieťovacími systémami, čím sa mení pôvodný termoplastický PE na elastomér. Požadovaný stupeň zosieťovania je medzi 65 - 89 % (podľa ASTM F 876-63). Sieťovaním sa zlepšia fyzikálno-mechanické vlastnosti pôvodného PE. PE-X si zachováva mechanickú pevnosť až po teploty 120 - 150 °C, pričom tendencia k toku pod napätím je redukovaná. PE-X taktiež lepšie odoláva organickým rozpúšťadlám. Makromolekuly PE možno priestorovo zosieťovať, čím sa zlepšuje tepelná odolnosť materiálu. Okrem toho sa zvýši aj húževnatosť a pevnosť v ťahu. Polyetylén so zosieťovanými molekulami sa nazýva PE-X.
Aplikácie PE-X Vykurovacích Rúrok
PE-X sa využíva hlavne na produkciu potrubia pre rôzne účely, prevažne však pre konštrukciu rozvodov studenej alebo teplej vody. Typické je tiež použitie pre podlahové kúrenie obytných miestností. V súčasnosti začínajú potrubia z PE-X konkurovať PVC a dokonca aj medeným rozvodom vody. Náklady na konštrukciu rozvodov sú prinajmenšom o 20% nižšie v porovnaní s pôvodne používanými materiálmi (PVC), montáž je jednoduchšia. Očakávaná životnosť potrubí PE-X v týchto aplikáciách sa odhaduje na 50 - 200 rokov. Zaujímavá je aplikácia PE-X potrubí pre rozvod zemného plynu. PE-X potrubia sa taktiež s úspechom používajú pri rozvodoch kvapalín a kalov v oblasti ropného priemyslu, hlavne pri ťažbe ropy z morského dna, kde je PE-X výhodný vzhľadom na svoju bezkonkurenčnú odolnosť voči morskej vode a odolnosť voči oderu.
Spôsoby Výroby PE-X Rúrok
Existujú tri hlavné metódy výroby PE-X rúrok, ktoré sa líšia procesom zosieťovania:
- PE-Xa: Procesom peroxidácie vodíka (známym ako „Engelova metóda“) vzniká trojrozmerná sieť. Je to dvojstupňový proces vytvárania priečnych väzieb (zosieťovania) medzi atómami uhlíka za horúca. Peroxidy sú obsiahnuté v procese lisovania a priečna väzba je dosiahnutá ohrievaním polyetylénu s vysokou hustotou (HDPE) nad teplotou rozkladu peroxidu, čo spôsobuje vytváranie voľných radikálov, ktoré spúšťajú proces priečnej väzby. Táto metóda sa uskutočňuje nad bodom roztavenia kryštálov a trvá pomerne dlhšie. Zosieťovaním sa vylepší najmä teplotná a tlaková odolnosť, ako aj rázová húževnatosť pri nízkych teplotách (-50 °C). Koextrudovaná tesniaca vrstva nerozpustná vo vode proti difúzii kyslíka je z etylvinylalkoholu (EVAL).
- PE-Xb: Proces výroby silánom sa často referuje ako „ošetrovanie vlhkosťou“, nakoľko táto metóda vytvárania priečnych väzieb pozostáva z namočenia rúrky do vody. Tento proces používa HDPE živice s prísadami, ktoré vytvárajú reakciu tým, že je rúrka vystavená pôsobeniu tepla a vlhkosti po lisovaní.
- PE-Xc: Proces žiarením je vytvorený v dvoch etapách použitím gama / beta energie. Prvá etapa pozostáva z vlisovania HDPE do rúrky. Po procese vlisovania je v druhej etape proces vytvárania priečnej väzby v HDPE dosiahnutý vystavovaním rúrky elektromagnetickému žiareniu (gamma) alebo vysoko-energických elektrónov (beta).
Ohýbanie a Cena PE-X Rúrok
Minimálny polomer ohybu PE-X rúrky je ½” priemeru rúrky, čo je 3¾” polomeru rúrky. Aj keď PE-Xa je flexibilnejší ako PE-Xb a PE-Xc, neexistuje žiadne odporúčanie od výrobcov na ohýbanie PE-X rúrok nad 3¾”. Všetky typy PE-X sa dajú ohýbať na 5” polomeru rúrky.
Pri porovnaní ekonomického aspektu rúrok na báze PE-X je PE-Xa najviac ekonomicky náročná, všeobecne je cena PE-Xa od 40 % do 200 % vyššia ako pri rúrkach z PE-Xb. Vzhľadom k cenovo efektívnej metodológii výroby je PE-Xb ekonomicky najvýhodnejšia. PE-Xc je cenovo o 30 % až 60 % drahšia ako PE-Xb.
Z hľadiska ceny sa javí najvhodnejšia PE-Xb rúrka, naopak z hľadiska kvality je najvhodnejšie PE-Xa. Všetky typy rúrok PE-X musia mať certifikát od výrobcu.
Materiálové Vlastnosti a Tvarová Stálosť Potrubí
Výhodou plastových potrubí je ľahká a pomerne jednoduchá montáž, pretože sú ľahké a pružné. Malé tlakové straty sú dosiahnuté hladkým povrchom. Sú cenovo dostupné. Pri výbere materiálu treba prihliadať aj na životnosť potrubia, ktorá je závislá najmä od teploty pracovnej látky a od tlakových pomerov. Z hľadiska napäťových vlastností a tvarovej stálosti v čase je rúrka pre podlahové kúrenie z PE-Xa najlepšia, nakoľko nedochádza k nežiadúcemu lomu a aj po dobe 100 tisíc hodín od zaťaženia cca 5 Mpa si rúrka zachováva odolnosť voči stratám pevnosti v ťahu a/alebo tlaku.

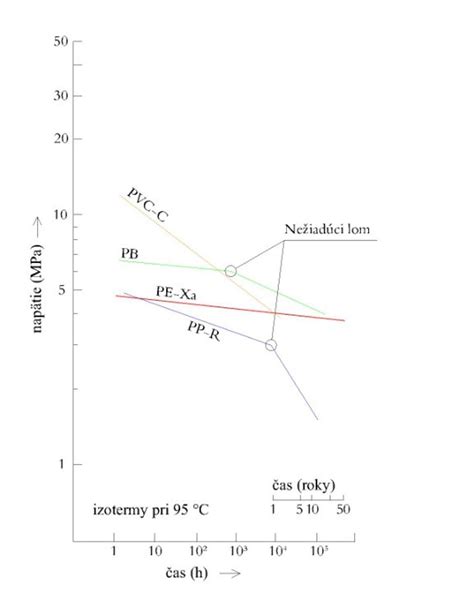

Rúrky z polybutylénu (PB) strácajú svoju pevnosť v ťahu približne po 900 hodinách po zaťažení 6,5 MPa. Nežiadúca náhla strata pevnosti sa vyskytuje aj pri zaťažovaní rúrok z PP-R, kde pri počiatočnom zaťažení pod 5 MPa po približne 10 tisíc hodinách nastáva nežiadúci lom. Pri materiálu rúrok z PVC-C sa nežiadúci lom nevyskytuje avšak jeho tvarová stálosť v čase je nízka.
Tepelná Vodivosť Potrubí

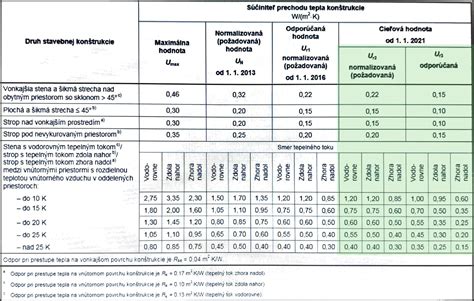

Aby bolo odovzdávanie tepla cez podlahovú krytinu a cementový resp. anhydritový poter efektívne, plastové rúrky podlahového vykurovania majú mať vhodnú tepelnú vodivosť. Potrubia z polypropylénu, ktoré sa pre daný systém všeobecne odporúčajú, majú nižšiu tepelnú vodivosť.
Mosadzné Závitové Fitingy
Kategória fitingov mosadzných ponúka široký a kľúčový sortiment závitových tvaroviek vyrobených z mosadze. Tieto fitingy sú nevyhnutné pre spájanie rúr, armatúr a komponentov v potrubných rozvodoch pitnej a úžitkovej vody, ústredného kúrenia, podlahového vykurovania, plynu a vzduchu. Mosadz je uprednostňovaná pre jej vysokú odolnosť voči korózii a spoľahlivú tesnosť.
Typy Mosadzných Fitingov a ich Špecifikácie
Sortiment zahŕňa všetky základné spojovacie prvky pre inštaláciu:
- Spojky a Nátrubky (Vsuvka, Nátrubok): Na spojenie dvoch potrubí (napr. Vsuvka 3/4", Nátrubok 270 Ms 1/2"). Dostupné sú aj redukované vsuvky (napr. Vsuvka 245 Ms 1"-1/2") pre zmenu priemeru.
- Kolená a T-kusy: Na zmenu smeru alebo rozdelenie potrubia (napr. Koleno MF 1" mosadz, T-kus 1/2").
- Redukcie: Na zníženie priemeru potrubia (napr. Redukcia 3/4" na 1/2").
- Predĺženia: Mosadzné predĺženia (napr. Predĺženie 1/2" 20mm) s vnútorným a vonkajším závitom.
Štandardy Závitov a Dostupné Rozmery
Všetky fitingy sú vyrábané so štandardnými rúrkovými valcovými závitmi G podľa ISO 228-1. Dostupné veľkosti sú 1/2", 3/4", 1" a redukované rozmery.
Špeciálne Armatúry a Zabezpečenie
- Spätné klapky: Pružinové alebo plávajúce spätné klapky (napr. Klapka spätná pružinová 1/2") určené na zabránenie spätnému toku vody v potrubí.
- Kúrenárske Šróbenia: Mosadzné spoje (napr. Šróbenie kúrenárske priame/rohové 1/2") určené špeciálne pre inštalácie ústredného a podlahového kúrenia.
- Sacie koše: Mosadzné komponenty (napr. Koš sací 1") pre čerpadlá.
- Koncovky: Zátky (napr. Zátka 1/2") na uzatvorenie neaktívnych potrubí a hadicové koncovky s gumeným tesnením (poniklované).
Mosadzné spoje sú ideálnou voľbou pre dlhodobú odolnosť a sú kompatibilné s normami pre rozvody pitnej vody.
Plánovanie a Inštalácia Vodovodného Potrubia
Pri inštalácii vodovodného potrubia je potrebné dodržiavať všetky bezpečnostné pokyny a používať odporúčané nástroje a príslušenstvo.
Určenie Požadovaných Rozmerov a Tlakových Parametrov
Vodárenské rozmery zahŕňajú priemer a tlak vodovodných trubiek a armatúr. Priemer vodovodnej trubky sa udáva v milimetroch alebo v palcoch a určuje veľkosť trubky, ktorou prúdi určité množstvo vody. Čím je priemer väčší, tým väčší môže byť prívod vody. Tlak vodovodnej trubky sa udáva v jednotkách bar alebo psi a určuje maximálne množstvo tlaku, ktoré môže trubka prijať bez toho, aby sa nejakým spôsobom poškodila. Tlak by sa mal prispôsobiť požiadavkám daného použitia a zároveň by mal byť v súlade s normami a so štandardmi pre vodovodné potrubie.
Je dôležité vedieť, že vodovodné trubky a armatúry s rôznymi prierezmi nemusia byť medzi sebou kompatibilné. Aj z toho dôvodu je dôležité zistiť, aký systém jednotiek používajú a ako sa správne spájajú. Okrem toho, pri nákupe vodovodných armatúr a trubiek, je dôležité dbať na ich kvalitu a certifikáciu. Ideálne by sa mali používať armatúry a trubky s certifikáciou ISO 9001, čo znamená, že boli skontrolované a schválené pre použitie v potrubných systémoch.
Faktory Ovplyvňujúce Výber Potrubia
Pred začatím nového projektu je potrebné zistiť, aký maximálny tlak vody môže byť vo vašej domácnosti. Ďalej je potrebné vedieť koľko kubíkov vody za minútu dokážu spotrebovať jednotlivé spotrebiče a zariadenia. Posledná vec je počet bodov, ktoré sa majú na potrubie napojiť. Ak je nehnuteľnosť napojená na väčší okruh budov, odporúčame skontrolovať tabuľku rozmerov potrubia, aby bolo jednoduchšie odhadnúť jeho dĺžku, ktorá je potrebná na zásobovanie vodou pre celý komplex.
Tlak vody sa zníži asi o pol libry na štvorcový palec na každú stopu potrubia, ktorá sa rozprestiera nad prívodom vody. To znamená, že potrubie vedúce do druhého alebo tretieho poschodia musí byť väčšie ako tie, ktoré by ste použili pre prízemie alebo suterén. V prípade rodinného domu má hlavné vodovodné potrubie spájajúce váš dom s verejným vodovodným potrubím zvyčajne priemer 1 - 2 palce, záleží od počtu budov napojených na daný vodovod.
Toalety majú vo všeobecnosti iba jedno prívodné vedenie studenej vody s priemerom ⅜ palcov pripojené k nádržke toalety. Na druhej strane, vodovodné batérie, drezy, sprchy atď. majú dve prívodné vedenia určené pre horúcu a studenú vodu. Potrubie s rozmerom ¾ palca zvládne 14 upínacích jednotiek (WSFU). Zariadenia ako toalety, umývadlá, sprchy atď. tvoria 2-3 upínacie jednotky.
Dôležité Premenné pri Výpočtoch Tlakovej Straty
- Dostupný hlavný tlak: Treba preveriť a zmerať hlavný tlak vody dostupný na mieste. Tento tlak určí východiskový bod pre výpočty tlakovej straty. Ak nie je k dispozícii dostatočný tlak na pokrytie tlaku požadovaného na jednotlivých zariadeniach, bude potrebné pomocné čerpadlo. Okrem toho, ak je tlak príliš vysoký, bude potrebný tlakový regulačný ventil.
- Tlak v jednotlivých armatúrach: Strojný inžinier by mal preskúmať inštalatérske armatúry a určiť požadovaný tlak. Napríklad záchody s nádržou vyžadujú iba 0,3 bar, zatiaľ čo záchody so splachovacím ventilom môžu vyžadovať až 1,5 bar. Každé vodovodné zariadenie bude mať určený iný maximálny tlak.
- Strata trením: Sú určené zistením prietoku, rýchlosti, veľkosti potrubia, drsnosti potrubia pre celý hydraulicky vzdialený chod. Straty trením môžu byť spôsobené viskóznymi silami tekutiny prúdiacej cez potrubie a podobnými stratami cez armatúry, ako sú kolená a T-skrutky.
- Spotreba vody: Je projektovaný prietok, ktorý je založený na jednotkách vodovodných armatúr a akýchkoľvek iných nepretržite prevádzkovaných armatúr. So zvyšujúcou sa spotrebou vody sa zvýšia straty trením. Tým sa zníži tlak v hydraulicky vzdialenom zariadení.
