Výmena ventilátora kúrenia vo vozidle Fiat Punto

Tento článok poskytuje podrobný návod na výmenu ventilátora kúrenia vo vozidle Fiat Punto a zároveň prináša dôležité informácie o vykurovacích a klimatizačných systémoch. Je určený pre širokú škálu čitateľov, od študentov až po technických nadšencov, a zohľadňuje rôzne úrovne technických znalostí.

Úvod do vykurovacích a klimatizačných systémov vozidiel

Teplota a kvalita vzduchu v kabíne vozidla majú významný vplyv na pozornosť a celkový komfort vodiča a cestujúcich. Preto je dôležité zabezpečiť prívod čerstvého vzduchu, ktorý je filtrovaný a ohrievaný alebo ochladzovaný v závislosti od vonkajšej teploty.

Vozidlá sú vybavené systémami núteného vetrania, ktoré zabezpečujú prúdenie vzduchu do interiéru aj pri nízkych rýchlostiach. Tieto systémy vytvárajú v kabíne mierny pretlak, ktorý pomáha odvádzať použitý vzduch cez prieduchy alebo otvorené okná.

Princípy vykurovania interiéru vozidla

Existujú dva hlavné spôsoby vykurovania interiéru vozidla:

• Vykurovanie vzduchom ohrievaným výfukovými plynmi: Tento systém sa používa pri motoroch chladených vzduchom. Nasávaný čerstvý vzduch sa ohrieva pomocou tepla výfukových plynov v tepelnom výmenníku.
• Vykurovanie vzduchom ohrievaným chladiacou kvapalinou: Tento systém sa používa pri motoroch chladených kvapalinou, čo je v súčasnosti najbežnejší typ vykurovania. Nasávaný čerstvý vzduch sa privádza k tepelnému výmenníku, ktorý je ohrievaný chladiacou kvapalinou. Teplota vzduchu sa reguluje množstvom chladiacej kvapaliny prúdiacej cez výmenník alebo množstvom nasávaného vzduchu, ktorý je ohrievaný v tepelnom výmenníku.

Moderné vozidlá čoraz viac využívajú elektronické riadenie vykurovania. Požadovaná teplota sa nastavuje pomocou tlačidla alebo otočného ovládača a teplotné snímače zisťujú aktuálnu teplotu v interiéri.

Prídavné vykurovacie systémy (Nezávislé kúrenie)

Prídavné vykurovacie systémy, známe aj ako nezávislé kúrenie, sa používajú na vykúrenie stojaceho vozidla pri vypnutom motore. Väčšinou spaľujú palivo z nádrže vozidla. Vzduch pre spaľovanie sa privádza do systému malým ventilátorom a teplo vytvorené horením sa odovzdáva nasávanému čerstvému vzduchu, ktorý sa vháňa do interiéru vozidla. Alternatívne je možné ohrievať chladiacu kvapalinu v tepelnom výmenníku a následne pomocou ventilačnej sústavy ohrievať interiér vozidla.

Pomocné vykurovacie systémy

Moderné dieselové motory produkujú menej odpadového tepla, preto je často nutné dokurovanie chladiacej kvapaliny. Jednou z možností je pomocné vykurovanie systémom PTC (Positive Temperature Coefficient), prídavný elektrický ohrev vzduchu. Tento systém využíva termistory, ktoré premieňajú elektrickú energiu na tepelnú a ohrievajú vzduch prúdiaci do interiéru vozidla. Ďalšie možnosti zahŕňajú výmenník tepla výfukových plynov a palivový ohrievač.

Klimatizácia vo vozidlách

Klimatizácia sa stala štandardnou výbavou moderných vozidiel. Zväčšené presklené plochy spôsobujú nárast teploty v interiéri (skleníkový efekt), čo negatívne ovplyvňuje pozornosť vodiča a komfort cestovania.

Klimatizácia v klasickom vozidle so spaľovacím motorom vyžaduje naštartovaný motor, ktorý poháňa kompresor. Elektronika kontroluje, či sú splnené všetky podmienky na činnosť a následne zapne kompresor. Hybridné autá a elektromobily majú kompresor klimatizácie poháňaný elektromotorom, takže funguje aj pri vypnutom spaľovacom motore. Chladivo R134a (tetrafluóretán) sa používa vo všetkých klimatizačných zariadeniach.

Typy klimatizácie a princíp činnosti

Rozlišujeme dva typy klimatizácie: manuálnu, kde vodič manuálne nastavuje teplotu a intenzitu chladenia, a automatickú (Climatronic), kde elektronika udržiava predvolenú teplotu v interiéri konštantnú, pričom rozdelenie a množstvo vzduchu je regulované automaticky pre maximálny komfort.

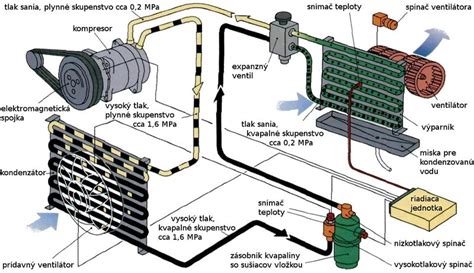

Po aktivácii klimatizácie sa spustí kompresor, ktorý stlačí plynné chladivo. Horúce chladivo putuje do kondenzátora, kde sa ochladzuje a skvapalňuje. Skvapalnené chladivo prechádza do filtra a dehydrátora, následne smeruje do expanznej nádrže na výparník, kde sa odparuje a odoberá teplo svojmu okoliu, čím ochladzuje vzduch. Ochladený vzduch je ventilátormi hnaný cez výparník a vedený do kabíny vozidla.

Okruhy vzduchu v klimatizácii

Klimatizácia môže pracovať v dvoch okruhoch:

• Otvorený okruh: Nasáva čerstvý vzduch z vonkajšieho prostredia, ktorý je filtrovaný, ochladzovaný a ohrievaný.
• Uzavretý okruh (vnútorná cirkulácia): Nasáva vzduch z vnútorného priestoru vozidla, ktorý je čistený, upravovaný a opäť vedený do interiéru. Používa sa na zabránenie nasávania znečisteného vzduchu.

Moderné klimatizácie sú vybavené snímačom kvality vzduchu, ktorý meria koncentráciu škodlivín. Medzi kľúčové komponenty patria: kompresor, kondenzátor, zásobník chladiva so sušiacim filtrom, expanzný ventil a výparník. Klimatizácia obsahuje aj bezpečnostné zariadenia, ako sú teplotné snímače a tlakové spínače, a jej riadenie zabezpečuje riadiaca jednotka. Klimatizácia odoberá časť výkonu motora, čo sa prejavuje na spotrebe paliva, najmä v počiatočnej fáze chladenia.

Tipy na optimalizáciu spotreby paliva pri používaní klimatizácie:

• Pred zapnutím klimatizácie vyvetrajte prehriaty interiér otvorením okien.
• V prvej fáze ochladzovania interiéru zapnite vnútornú cirkuláciu vzduchu.
• Pravidelne kontrolujte a dopĺňajte chladivo v klimatizácii.

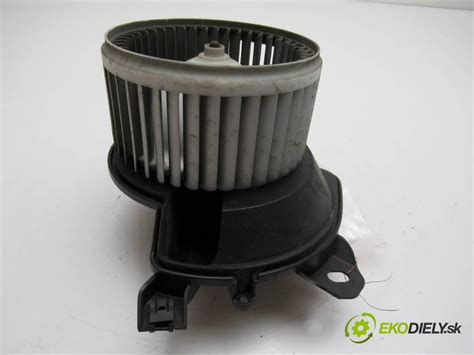

Návod na výmenu ventilátora kúrenia vo vozidle Fiat Punto

(Poznámka: Tento návod je všeobecný a môže sa líšiť v závislosti od konkrétneho modelu a roku výroby vozidla. Vždy sa riaďte servisnou príručkou pre vaše vozidlo.)

Potrebné nástroje a materiál:

• Nový ventilátor kúrenia
• Skrutkovače rôznych veľkostí
• Kľúče
• Kliešte
• Multimeter (voliteľné)
• Servisná príručka pre Fiat Punto

Postup výmeny:

1. Bezpečnostné opatrenia: Odpojte záporný pól batérie, aby ste predišli úrazu elektrickým prúdom.

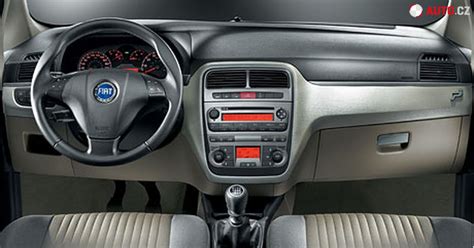

2. Prístup k ventilátoru kúrenia: Ventilátor kúrenia sa zvyčajne nachádza pod prístrojovou doskou na strane spolujazdca. Budete musieť odstrániť kryty a panely, aby ste sa k nemu dostali. Pozrite si servisnú príručku pre vaše vozidlo, kde nájdete presné umiestnenie a postup demontáže.
3. Odpojenie konektora: Odpojte elektrický konektor od ventilátora kúrenia.
4. Demontáž ventilátora: Odstráňte skrutky alebo spony, ktoré držia ventilátor kúrenia na mieste. Ak je zaseknutý alebo vydáva nezvyčajné zvuky, pravdepodobne je poškodený a je potrebné ho vymeniť.

Riešenie bežných problémov

Častým problémom je prerušovaná funkcia ventilátora, ktorá môže vyvrcholiť jeho úplnou nefunkčnosťou. Ak ventilátor po priamom pripojení na externú batériu funguje, je potrebné skontrolovať ďalšie komponenty, ako sú poistky, prepínač rýchlosti alebo odpor ventilátora. V jednom prípade, aj po výmene odporu, ventilátor stále nefungoval.

Odpor ventilátora reguluje rýchlosť ventilátora. Problém môže byť aj v elektrickom konektore, ktorý sa často nachádza na kábloch na ľavej strane celého kúrenia, v úrovni prístrojovej dosky alebo tesne pod ňou. Prístup k nemu je možný po demontáži spodného krytu pod volantom alebo cez prístrojovú dosku. Hoci sa uvažovalo aj o kontrole spínacej skrinky, ak ostatné funkcie vozidla fungovali, zameranie bolo skôr na okruh ventilátora.

Napájanie ventilátora kúrenia nie je pripojené k hlavnému káblovému zväzku palubnej dosky, ale k zväzku vedúcemu do poistkovej skrinky motora. Tam je napätie pre ventilátor spínané relé R8 a istené poistkou F8.

Častou príčinou nefunkčnosti môže byť prechodový odpor v konektore, ktorý spôsobil prehriatie a roztavenie plastového krytu, čo viedlo k strate vodivosti. Odporúča sa skontrolovať stav konektora. Po nájdení a kontrole konektora, kde prístup môže byť náročný, a po opakovanej kontrole poistiek sa zistilo, že poistka bola spálená, hoci pri predchádzajúcej kontrole bola v poriadku. Po výmene poistky a inštalácii nového odporu ventilátor začal fungovať správne. So starým odporom funkčnosť bola obmedzená len na 4 rýchlosti. Je dôležité použiť správnu poistku, zvyčajne s prúdovou hodnotou 30A.

Cena nového predradného odporu sa pohybuje v desiatkach eur (približne 300 Kč). Starý odpor je niekedy možné opraviť výmenou tepelnej poistky (strieborný valček), ktorá sa spáli pri prechode príliš veľkého prúdu alebo pri nedostatočnom chladení vzduchom z ventilátora. V niektorých prípadoch bola zistená porucha kvôli dlhodobému používaniu prvého stupňa ventilátora, čo mohlo viesť k prehrievaniu odporu. Odporúča sa dbať na správne používanie stupňov ventilátora.

V prípade zložitejších opráv, ako je výmena výmenníka tepla (radiátora kúrenia) u Fiat Punto MKII, je často nutné demontovať celú palubnú dosku.
