Funkcia a prevádzka kotla Ferroli na pelety s podávačom

Vykurovanie peletami predstavuje moderný a pohodlný spôsob získavania tepla, ktorý je šetrný k životnému prostrediu vďaka minimálnym škodlivým emisiám. Spoločnosť Ferroli, popredný a uznávaný výrobca vykurovacej techniky od roku 1955, ponúka inovatívne riešenia v oblasti peletových kotlov, ktoré sú navrhnuté pre vysokú účinnosť a spoľahlivosť.

Charakteristika a komponenty peletového vykurovacieho systému Ferroli

Peletové vykurovacie systémy Ferroli sú navrhnuté pre efektívnu a automatizovanú prevádzku. Kľúčovými komponentmi takého systému sú peletový horák, podávač (šnek) a násypka na pelety.

Horák na pelety Ferroli SUN P12 N

Horák na pelety Ferroli SUN P12 N predstavuje pokrokové riešenie s inovatívnou technológiou, vysokou spoľahlivosťou a kvalitou konštrukcie. Po správnom nastavení je plne automatický a okrem pravidelnej údržby a čistenia nevyžaduje žiadne zásahy od užívateľa. Vďaka svojej kompaktnosti a originálnemu dizajnu je vhodný pre väčšinu kotlov na tuhé palivá, ktoré sú v súčasnosti na trhu. Je ideálny aj na prestavbu pôvodných kotlov na tuhé palivá.

Elektronický ovládací panel

Na kryte horáka sa nachádza elektronický ovládací panel s displejom, ktorý sa vyznačuje jednoduchým a intuitívnym ovládaním. Tento panel s novými 20 parametrami ponúka dokonalé ovládanie systému kotol/horák, nakladania peliet a hlavných prvkov domáceho vykurovacieho systému. Umožňuje nastavenie teploty ÚK a TÚV, riadenie vykurovacieho okruhu a reguláciu izbovej teploty (obehové čerpadlo kotla) a ohrev TÚV v zásobníku vody (obehové čerpadlo a/alebo trojcestný ventil TÚV a snímač teploty TÚV). Ďalej umožňuje nastavenie dobehov čerpadiel, nastavenie hysterézie a ponúka možnosť napojiť snímač tlaku systému. Mikroprocesor rozpozná, ktoré prvky systému sú pripojené, a automaticky ich nakonfiguruje. Na horák Ferroli SUN P N je možné napojiť štandardný izbový ON/OFF termostat alebo izbový termostat s protokolom OpenTherm (napr. COMFORT).

Funkcie a ochrana

• Udržiavanie teploty výmenníka: Pomocou tejto funkcie je možné udržiavať vodu vo výmenníku kotla v rozsahu teplôt 55 - 75°C.
• Ochrana proti zamrznutiu: Ak snímač vykurovania (kotla) nameria teplotu pod 5 °C, horák sa automaticky zapne, aby predišiel zamrznutiu systému.

Liatinový kotol Ferroli SUNPELLET

SUNPELLET je nový liatinový kotol na pelety. Teleso kotla pozostáva zo zmontovaných liatych prvkov, ktorých profil bol starostlivo navrhnutý pre optimálnu distribúciu tepla, čím dosahuje vysokú tepelnú účinnosť a výraznú úsporu energie. Spaľovacia komora je plne chladená vodou, čo zaisťuje dlhú životnosť a vysokú účinnosť. Teleso kotla s liatinovými článkami je kombinované s horákom na fúkaný vzduch, doplnené šnekom na nakladanie a zásobníkom na pelety (napr. 180 kg pre niektoré modely).

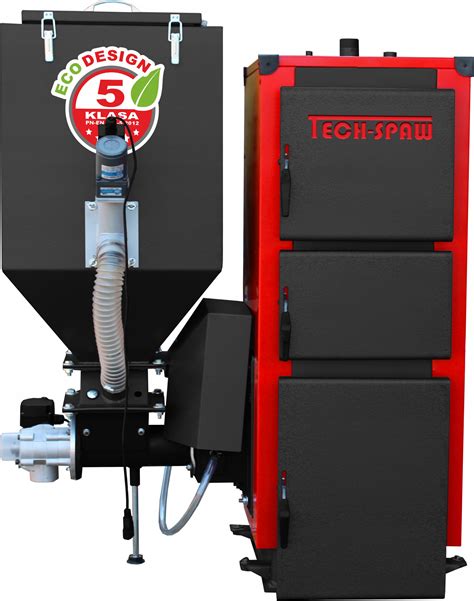

Systém podávania peliet - šnek a násypka

Horák na pelety, šnek a násypka sú neoddeliteľne namontované ku kotlu. Pelety - palivo sa dávajú do násypky, odkiaľ sú cez šnek smerované priamo do horáka. Vďaka modelovaciemu systému podávania peliet do horáka umožňuje kotol maximálnu úsporu paliva, pretože využíva presne toľko peliet, koľko je v danej chvíli potrebné pre optimálne horenie.

Optimalizácia nastavenia horáka Ferroli SUN

Pre zabezpečenie efektívnej a spoľahlivej prevádzky je kľúčové správne nastavenie horáka. Horák Ferroli SUN bude bez problémov spaľovať iba drevené pelety bez kôry s označením A1. Skúsenosti ukazujú, že pelety A2 s kôrou môžu viesť k tvorbe strusky na rošte a k chybe A01 už po približne 20 hodinách prevádzky. Rovnako je vhodné mať nainštalovaný regulátor komínového ťahu s nastavením približne 10-12 Pa.

Východiskové parametre a úvodné kroky

Pre nastavenie horáka Ferroli SUN sa odporúča vychádzať z továrenských nastavení, ktoré nájdete v návode. Na horáku Ferroli SUN P (červený kryt) a SUN PN (sivý kryt) sú dostupné dve menu. Dôležitým prvým krokom je vytvorenie kontrolného otvoru (napr. vyvŕtaním a uzatvorením skrutkou M8 alebo M10) na kolene, cez ktorý bude vidieť na rošt. To umožní vizuálnu kontrolu horenia a množstva peliet.

Prvý parameter na nastavenie je U1 (továrenské nastavenie 80°C), ktorý určuje maximálnu teplotu, na akú chcete kotol prevádzkovať. Pri tejto teplote sa horák vypne bez ohľadu na požiadavky externých termostatov. Odporúča sa nastaviť ho v rozmedzí 68-80°C. Ak sa nepoužíva modulácia alebo ak horák nabíja akumulačnú nádrž, ponechajte hodnotu 80°C.

Druhým dôležitým krokom je nastavenie maximálneho výkonu. Horák Ferroli SUN má päť výkonových stupňov. Maximálny výkon sa nastavuje parametrom U02 pre starší model SUN P a parametrom U05 pre novší model SUN PN. Výkon je potrebné nastaviť podľa energetickej náročnosti objektu a s ohľadom na kotlové teleso.

Optimalizácia zapálenia a horenia

Parameter T04 definuje dobu sypania peliet pre zapálenie. Továrenské nastavenie je 8 (4*8 = 32 sekúnd). Ak je peliet na rošte málo, horák nezapáli vôbec alebo plameň postupne zhasne. Ak je peliet príliš veľa, zapálenie trvá dlho. V oboch prípadoch sa skráti životnosť odporového zapaľovača. Ideálna doba zapálenia je do 4 minút od začiatku sypania peliet po zobrazenie ikony plameňa na displeji. Skúsenosti naznačujú, že parameter T04 sa pohybuje v rozmedzí 8-10 pre horák SUN 7 a 9-11 pre horák SUN 12, avšak toto nie je pravidlo a môže sa líšiť, najmä pri rôznych typoch zásobníkov.

Hodnota ventilátora pri zapalovaní (parameter T03) sa zvyčajne nemení a zostáva na predvolených 51.

Nastavenie dávkovania paliva a vzduchu

Kvalitné horenie je výsledkom vyváženej kombinácie vzduchu a množstva paliva. Odporúča sa vychádzať z továrenského nastavenia a meniť len množstvo dávkovania paliva. Hodnota vzduchu (otáčky ventilátora) sa zvyčajne nemení. Je dôležité nastaviť všetky výkonové stupne, ktoré sa budú používať, najmä ak sa plánuje využívať modulácia.

Napríklad, ak sa horák prevádzkuje na treťom výkonovom stupni, je potrebné nastaviť dávkovanie peliet pre prvý (parameter T09), druhý (parameter T11) aj tretí výkonový stupeň (parameter T13). Pri nastavení postupujte od najnižšieho výkonu až po najvyšší, kontrolujte množstvo paliva cez kontrolný otvor aspoň 20 minút pre každý výkonový stupeň a upravte dávkovanie peliet podľa zistenej skutočnosti.

Vizuálna kontrola horenia

• Málo peliet: Vrstva peliet je slabá, cez pelety je vidieť rošt. Plameň je nevýrazný, svetlo oranžový a krátky. Pelety nedohoria a sú strhávané do popolníka.
• Príliš veľa peliet: Vrstva peliet presahuje skluzavku nad roštom a priebežne narastá. Plameň je sýto oranžový, mohutný, pomalý. Vo spaľovacej komore je dym, ktorý je viditeľný aj z komína.
• Ideálne množstvo peliet: Vrstva peliet je pod skluzavkou horáka. Pod vrstvou peliet nie je vidieť rošt. Plameň je oranžový a dlhý.

Pri nastavovaní je dôležité nespěchať. Po každej zmene výkonu je potrebné nechať horák stabilizovať (cca 5 minút). Pri rozhorení kotla, najmä ak nie je dostatočne prohriaty, sa môže klamne zdať, že horák dávkuje príliš veľa peliet. Nechajte kotol poriadne rozhorieť a komín prohriať.

Ak sa nechcete nastavovať parametre každého výkonového stupňa individuálne, je možné ovplyvniť všetky stupne naraz parametrom T07. Ten určuje dobu sypania podávača vrátane prodlevy a je rovnaký pre všetky výkonové stupne (továrenská hodnota je 15 sekúnd). Zvýšením hodnoty T07 sa predĺži prodleva a celkovo sa podáva menej peliet.

Režimy prevádzky: bez modulácie a s moduláciou

• Bez modulácie (parameter T18 = 0): Horák sa po zapálení rozbehne na požadovaný výkonový stupeň a v ňom pracuje až do vyhasnutia. Výhodou je vyššia spoľahlivosť, nevýhodou môže byť cyklovanie kotla alebo nízka teplota výstupnej vody.
• S moduláciou (parameter T18 = 1): Horák sa po zapálení rozbehne na požadovaný výkonový stupeň a pracuje v ňom, kým sa teplota kotla nepriblíži (na 8°C) maximálnej nastavenej teplote. Potom prepne na najnižší výkonový stupeň. Ak sa kotol začne ochladzovať a teplota klesne o viac ako 10°C pod požadovanú maximálnu teplotu, horák opäť začne zvyšovať výkon. Výhodou modulácie je stabilná teplota na výstupe z kotla a úspora paliva.

Dôležitosť správnej údržby a riešenie bežných problémov

Systematické prehliadky a servisná starostlivosť sú nevyhnutné pre bezproblémovú a efektívnu prevádzku kotla na pelety s podávačom.

Údržba kotla a jeho komponentov

1. Čistenie kotla: Pre vysokú výkonnosť kotla je potrebné ho náležite čistiť za pomoci oceľových kief. Očistenie od usadenín umožní dobrý odber tepla vodným plášťom kotla. Priemer kefy by mal byť asi o 5% menší ako prierez čisteného priestoru. Horák Ferroli SUN nemá mechanické čistenie roštu; ten sa čistí profúknutím ventilátorom na začiatku a na konci horenia. Aj pri správnom nastavení a používaní kvalitných peliet je potrebné rošt manuálne vyčistiť približne raz týždenne, aby sa predišlo zapečeniu a upchatiu otvorov, čo by viedlo k chybe A01.
2. Doprava a montáž: Kotol môže byť dodaný rozobratý, čo uľahčuje transport podávača a samotného výmenníka. Po montáži je potrebné kotol opäť zložiť a utesniť žiaruvzdorným silikónom. Montáž by mal vykonať inštalatér alebo vykurovacia firma s potrebnými znalosťami, čo musí byť potvrdené na garančnej karte kotla.
3. Nepoužívaný kotol: Nepoužívaný kotol musí byť vždy naplnený vodou - vodu zo zariadení centrálneho ohrevu nevypúšťajte. V lete je vhodné otvoriť všetky dvierka kotla na prevetranie a elimináciu vlhkosti. Počas nepoužívania je tiež dobré vypojiť riadiacu jednotku kotla z napájania, aby sa predišlo poškodeniu počas búrok spôsobenému prepätím.

Problémy s podávačom (šnekom) a ich prevencia

Vypadávanie závlačky alebo blokovanie šneku je častou poruchou, ktorá sa nevzťahuje na záruku, ale je výsledkom prevádzkových podmienok.

Príčiny zablokovania šneku:

• Zlá kvalita paliva: Prítomnosť kamienkov, dreva alebo iných nečistôt v peletách.
• Nesprávna alebo chýbajúca údržba:
  • Opotrebovaný šnek: Miesta napadnuté hrdzou sťažujú pohyb uhlia/peliet.
  • Korózia prívodnej rúrky: Zdrsňuje povrch rúrky, čo brzdí presun paliva a pohyb šneku.
  • Usadzovanie prachu: Po dlhšom používaní sa v rúrke usadzuje a cementuje prach.
• Vlhkosť: Vlhkosť peliet v kombinácii s agresívnymi zlúčeninami (napr. síra) môže spôsobiť koróziu a opotrebenie šneku, čo vedie k nerovnostiam a zvýšenému odporu.

Prevencia a riešenie:

Profylakticky, dvakrát ročne, je potrebné:

1. Vymontovať a vyčistiť šnek (pieskovať, brúsiť, prípadne vymeniť).
2. Vyčistiť prívodnú rúrku zvnútra (škrabať, brúsiť do hladkého povrchu).
3. Pravidelne čistiť koleno retorty od prilepených spečencov.

Ak dôjde k zablokovaniu šneku, treba vytiahnuť šnek spoločne s motorom a prevodovkou, dislokovať závlačku a vyčistiť rúrku. Pred opätovným zložením je vhodné namazať úchytnú časť závitovky tuhým mazadlom, aby sa predišlo zadretiu šneku v motore.

Údržba motora podávača

Zasekávanie šneku môže spôsobiť skrat motora, jeho prehrievanie a poškodenie kondenzátora alebo štartovacej cievky, prípadne úplné spálenie motora. Profylakticky sa odporúča po 3-4 rokoch prevádzky elektrického motora (s prevodovkou) vymeniť kondenzátor motora.

Problémy s deflektorom

Deflektor je namáhaná časť kotla a rovnako ako rošt podlieha opotrebovaniu a vyžaduje výmenu po určitej dobe. Životnosť deflektora sa výrazne skracuje, ak ventilátor fúka príliš veľa a intenzívne, čo vedie k agresívnemu žiaru a prepáleniu deflektora. Poškodenie deflektora po krátkej dobe užívania signalizuje príliš veľký prívod vzduchu do kotla.

Problémy s pohyblivým roštom

Pohyblivý rošt, záves roštu a ložiská sú vystavené nepriaznivým podmienkam (popol, vysoká teplota). Ak sa opomenie čistenie a údržba, rošt sa môže zapekať a znehybniť. Okrem čistenia je potrebné kontrolovať, či medzi priečky roštu nespadli kamienky alebo kovové časti. Počas údržby je potrebné vo vychladnutom kotle vyčistiť a namazať ložiská roštu a trecie miesta (najlepšie použitým alebo naftovým olejom). Ak je pohyb roštu obmedzený, je potrebné ho tri dni po sebe mazať a potom rozobrať, dôkladne vyčistiť všetky súčasti a miesto uloženia namazať grafitovým mazivom pred opätovnou montážou.

Optimalizácia spaľovania a regulácie

Pre správne spaľovanie je kľúčové vždy podávať správne minimálne množstvo vzduchu, ktoré zaručuje dokonalé spaľovanie peliet. Vizuálne by zvyšky žhavosti mali byť na prstenci horáka a do retorty by mal padať iba popol. Pelety by mali horieť na povrchu, nie v jej strede. "Vyhorené krátery" v retorte signalizujú príliš veľký prietok vzduchu, ktorý ochladzuje kotol a znižuje jeho účinnosť.

Nastavenie clony a výkonu ventilátora je potrebné prispôsobiť vonkajším podmienkam. Pri nízkych vonkajších teplotách sa zvyšuje prirodzený komínový ťah, preto by sa malo obmedziť prúdenie vzduchu (niekedy dokonca 80-90% zaclonenie ventilátora). Spaľovanie má riadiť program kotla, nie ťah komína.

Správne horenie sa prejavuje žltým plameňom, ktorý sa šíri nielen nahor, ale aj do strán. Biely plameň znamená príliš veľa vzduchu, zatiaľ čo červený dymový plameň naznačuje príliš malý prívod vzduchu. Plamene by mali stáť a nemali by sálať z retorty ako z horáka.

Klasický pomer nastavenia času zadania uhlia a doby prefúkania je napr. 1 ku 3 (napr. 10 sekúnd podávania / 30 sekúnd prefúkania). V lete môže byť tento pomer 1 ku 4 (napr. 5 sekúnd podávania / 20 sekúnd prefúkania). Hysteréziu je najlepšie nastaviť na 1. stupeň (prípadne na 2. stupeň). Dobu, po ktorej sa zapne podávač bez ohľadu na pokles teploty, je vhodné nastaviť na 20 minút. Parametre činnosti kotla závisia od mnohých faktorov (kvalita paliva, zariadenie, štandard budovy), preto je často nevyhnutný pokusný, individuálny výber.

Kúrenie z kotla (spätný ťah)

Ak je prísun vzduchu do kotla väčší ako ťah komína, dochádza ku kúreniu (spätnému ťahu). Príčiny malého ťahu komína môžu byť rôzne:

• Zlý komín (deravý, preloženie do iných komínových kanálov).
• Príliš malý prierez alebo výška komína.
• Nezateplený vonkajší komín.
• Doplnkové zariadenia pripojené k tomu istému kanálu komína.
• Znečistený komín alebo kotol.
• Zlá konštrukcia kolena alebo kolien na ceste do komína (príliš veľké rohy, príliš veľa kolien).
• Absencia vynášajúceho komínového pripojenia (spaliny musia už po vyvedení z kotla ísť s ľahkým sklonom nahor).
• Príliš hlboké zavedenie pripojenia do komína.
• Ventilačná mriežka pod stropom s príliš veľkými rozmermi (môže spôsobovať ťah zlým smerom).

Na obmedzenie prívodu vzduchu pri kotloch s prefúkaním je možné použiť kovovú clonu na ventilátore alebo nastaviť parametre na riadiacej jednotke kotla. Dym vychádzajúci z pece je prirodzeným javom pri rozpaľovaní pece, najmä v lete, keď panujú vysoké teploty v dôsledku absencie ťahu komína. Na obmedzenie tohto javu stačí tesne pred rozpaľovaním vložiť do komína cez čistiaci otvor noviny, zapáliť ich a otvor zatvoriť, čím sa vytvorí potrebný ťah.

Dôležité odporúčania pre výber a prevádzku kotla na pelety

Pri výbere a prevádzke peletového kotla je dôležité zvážiť niekoľko aspektov pre maximálnu účinnosť a komfort.

Typ kotla a účinnosť

Peletový horák môžete nainštalovať takmer do akéhokoľvek kotla. S dobrou automatikou bude pracovať spoľahlivo, kotol sa nebude zanášať a komfort bude zabezpečený. Dôležitá je však celková účinnosť systému. Ak je kotol pôvodne určený pre uhlie, môže mať s peletami nižšiu účinnosť, pretože pelety majú inú dĺžku plameňa. Pre kvalitné spaľovanie peliet je ideálny kotol konštruovaný špeciálne na tento účel. Takéto jednoúčelové peletové kotly, často plechové s dlhou spalinovou cestou, dosahujú účinnosť blížiacu sa k 90 % a zabezpečujú efektívne využitie paliva. Spaľovanie peliet v retorte alebo vaničke je často považované za núdzové riešenie, ktoré môže viesť k problémom s účinnosťou a technickými aspektmi. Komplexná regulácia je rovnako dôležitá pre úspornú prevádzku.

Kotle, ako napríklad Ferroli SFL, môžu byť adaptované na spaľovanie peliet. Používatelia, ktorí horák Ferroli SUN používajú v kotloch ako GFN už niekoľko rokov, sú spokojní s jeho prevádzkou a jednoduchým čistením (raz týždenne v zime, raz za dva týždne mimo sezóny), aj keď s potenciálne nižšou účinnosťou v porovnaní s dedikovanými peletovými pecami. Náklady na kúrenie sa pri peletách môžu vyrovnať nákladom na plyn.

Doplnkové systémy

Podávač na uhlie a na pelety môže byť rovnaký, pričom sa mení iba horák (napr. litinový na uhlie a nerezový na pelety s odlišnou konštrukciou a rozvodom vzduchu). Zásadný rozdiel môže byť u peletového horáka s možnosťou riadeného zhasnutia, kde je naviac dávkovací turniket. Tento turniket dávkuje pelety zo zásobníka do šneku a po príkaze na odstavenie kotla sa prestane otáčať, čo po vyprázdnení šneku vedie k zhasnutiu kotla. Turniket je pre uhlie nepriechodný a pri prestavbe kotla na uhlie je nutné ho demontovať a nahradiť medzikusom.
