Na usporiadanie systému zásobovania teplom pre súkromný dom alebo byt je najprijateľnejšou možnosťou uzavretý vykurovací okruh. Vyznačuje sa vysokou mierou spoľahlivosti, efektívnosti a schopnosti upravovať hlavné parametre. Princípom činnosti dodávky tepla uzavretého typu je vytváranie zvýšeného tlaku, ktorý je spôsobený tepelnou rozťažnosťou horúcej vody alebo iného vykurovacieho média. Tlak v uzavretom vykurovacom systéme súkromného domu súčasne podporuje lepšiu cirkuláciu a v dôsledku toho rovnomerné rozloženie tepla.

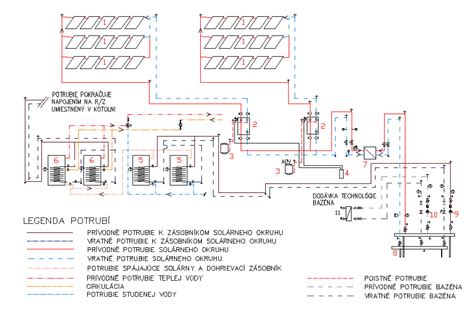

Kľúčové komponenty uzavretého vykurovacieho systému
Pri navrhovaní musíte poznať zariadenie na ohrev vody uzavretého typu a jeho minimálnu konfiguráciu. Systém by sa mal skladať z nasledujúcich komponentov:
- Vykurovacie teleso: Kotol rôznych druhov (plynový, elektrický, na tuhé palivo) s nainštalovaným výmenníkom tepla.
- Potrubia: Zabezpečujú dodávku teplej vody k radiátorom a musia odolávať prevádzkovému tlaku a teplotnému vplyvu.
- Radiátory a batérie: Prenášajú teplo z horúcej vody do priestoru.
- Expanzná nádoba: Kľúčový prvok určený na stabilizáciu tlaku a kompenzáciu tepelnej rozťažnosti chladiacej kvapaliny.
- Bezpečnostná skupina: Obsahuje odvzdušňovací otvor a vypúšťací ventil na predchádzanie núdzovým situáciám.
Úloha a fungovanie expanznej nádoby
Objem kvapalných látok sa pri zahrievaní zväčšuje. Keďže voda je nestlačiteľná kvapalina, aj mierne zahrievanie vedie k zvýšeniu tlaku v uzavretom systéme. Expanzná nádoba plní nasledovné funkcie:
- Odstránenie prebytočnej vody pri zahriatí.
- Návrat kvapaliny do okruhu pri chladnutí.
- Udržiavanie stabilného tlaku v sieti.
- Ochrana prvkov systému pred hydraulickými nárazmi.
- Akumulácia a zachytávanie vzduchových pár vznikajúcich pri zahrievaní.
Konštrukcia a typy nádob
Vykurovacie okruhy využívajú uzavreté expanzné nádoby, ktoré sú tvorené z kvalitného zváraného oceľového plechu. Vo vnútri nádoby je inštalovaná elastická membrána, ktorá oddeľuje plynovú komoru (vzduch alebo dusík) od kvapalinovej komory. Podľa vyhotovenia rozlišujeme:
- Nádoby s vymeniteľnou membránou: Voda neprichádza do kontaktu so stenami, čo eliminuje koróziu. Membrána sa dá vymeniť cez prírubu.
- Nádoby s pevnou membránou: Vnútorný priestor je rozdelený butylovou membránou. Sú cenovo výhodnejšie, no v prípade poškodenia membrány je nutná výmena celej nádoby.
Výpočet optimálneho objemu
Na stabilizáciu tlaku v uzavretom vykurovacom systéme súkromného domu by indikátor nemal presiahnuť 4-5 atm. Pre výpočet optimálneho objemu expanznej nádoby (V) sa používa vzorec:
V = ((E * C) / (1 - (Rmin / Rmax))) / Kzap
Kde E je súčiniteľ tepelnej rozťažnosti, C je celkový objem vody v systéme, Rmin/Rmax sú tlakové limity a Kzap je faktor plnenia. Zjednodušeným pravidlom je voľba nádoby, ktorej objem zodpovedá 10 % celkového objemu chladiacej kvapaliny v systéme.
Jak natlakovat expanzní nádobu ? Expanzku.
Údržba a prevencia porúch
Najbežnejšou príčinou mimoriadnych udalostí je prekročenie konštrukčných charakteristík systému. Medzi časté odchýlky patrí:
- Vzduch v systéme: Riešením je inštalácia odvzdušňovacích ventilov v najvyšších bodoch systému a používanie destilovanej vody.
- Pokles tlaku: Často spôsobený mikrotrhlinami alebo nesprávne nastavenou expanznou nádobou.
- Porucha membrány: Ak nádrž nie je vybavená ventilom, môže dôjsť k opotrebovaniu membrány v dôsledku hydraulických vibrácií.
Správna inštalácia expanznej nádoby na spätné potrubie pred obehové čerpadlo zabezpečí, že membrána nebude vystavená neustálym tlakovým nárazom, čo výrazne predĺži životnosť celého vykurovacieho systému.
