Otvorené expanzné nádoby vo vykurovacích systémoch

Expanzná nádoba je kľúčovou súčasťou vykurovacieho systému, ktorá zabezpečuje udržiavanie stabilného tlaku vo vode. Voda má prirodzenú vlastnosť rozpínať sa pri ohrievaní, čo by v uzavretom systéme bez dostatočného priestoru viedlo k enormnému zvýšeniu tlaku. Tento pretlak by mohol spôsobiť poškodenie alebo poruchu potrubia, kotla a iných komponentov systému. Expanzné nádoby sa v súčasnosti delia na dva hlavné typy: otvorené a uzavreté (membránové). Hoci moderné systémy uprednostňujú uzavreté nádoby, otvorené expanzné nádoby si stále nachádzajú uplatnenie v špecifických, často starších alebo jednoduchších, vykurovacích inštaláciách.

Základný princíp fungovania expanzných nádob

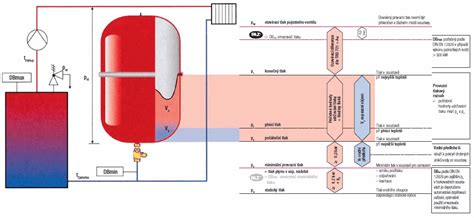

Expanzná nádoba pracuje na princípe vyrovnávania tlaku, ktorý vzniká, keď sa voda ohrieva. Zvyšovanie teploty spôsobuje fyzikálne rozšírenie objemu vody. Bez expanznej nádoby by tento zvýšený objem nemal kam unikať, čo by viedlo k nebezpečnému nárastu tlaku. Expanzná nádoba pohlcuje tento nadbytočný objem, čím udržuje tlak v systéme na stabilnej a bezpečnej úrovni. Po ochladení vody sa jej objem zmenší a chladiaca kvapalina sa vráti do vykurovacieho systému. Tento proces prebieha cyklicky počas celej prevádzky kúrenia.

Napríklad, keď sa teplota vody cirkulujúcej v systéme zvýši z 5 na 100 °C, jej objem sa zväčší približne o 4 %. V malom vykurovacom systéme to môže predstavovať niekoľko stoviek gramov, zatiaľ čo vo väčších systémoch to môže byť niekoľko litrov. Tento na prvý pohľad malý objem stačí na zvýšenie tlaku na kritické hodnoty, čo môže viesť k vodnému rázu, vytláčaniu tesnení, poškodeniu armatúr, radiátorov a nákladným opravám v tej najnevhodnejšej chvíli.

Otvorené expanzné nádoby vo vykurovacích systémoch

V dnešnej realite expanzná nádrž otvoreného typu na vykurovanie už dávno stratila konkurenciu modernejšej a efektívnejšej uzavretej nádrže. Napriek tomu sa aktívne používa v zastaraných alebo špecifických vykurovacích systémoch, najmä tam, kde je dôležitá jednoduchosť a autonómia.

Konštrukčné prvky a materiály otvorených nádrží

Otvorené expanzné nádrže sú mimoriadne jednoduché z hľadiska konštrukcie. Ako expanzná nádrž sa môže použiť obyčajné vedro, kanister alebo špeciálne vyrobená nádoba zo šrotu. Hlavnými požiadavkami na dizajn sú dostatočný objem a hlavne nedostatok tesnosti, čo znamená, že voda má priamy kontakt s okolitým vzduchom. Je povolená aj neprítomnosť krytu, hoci jeho prítomnosť je žiaduca, pretože chráni pred vniknutím nečistôt do vykurovacieho systému.

Konštrukcia takejto expanznej nádoby je veľmi jednoduchá - ide o bežnú nádobu vybavenú jedným alebo viacerými vstupmi/výstupmi. To umožňuje, aby sa prebytočná kvapalina hromadila a odtekala. Nádrž musí byť vybavená potrubím, ku ktorému sa pripojí rúra z vykurovacieho systému.

Odporúčané príslušenstvo

Pre pohodlie a predchádzanie menším problémom sa odporúča použiť nasledujúce príslušenstvo:

• Prepadová hadica alebo potrubie: Tento prvok je potrebný v prípade pretečenia expanznej nádoby. Odvádzaním kvapaliny do kanalizácie alebo mimo budovy eliminuje možnosť jej zaplavenia.
• Potrubie na prívod vody: Umožňuje doplniť vykurovací systém vodou. Hoci je možné zaobísť sa bez neho (dopĺňanie vedrom), automatizácia tohto procesu zvyšuje komfort.

Izolácia a chladiaca kvapalina

Keďže otvorené expanzné nádrže sú často inštalované v podkroví, je potrebné dbať na ich izoláciu. Tým sa zabráni zamrznutiu kvapaliny a následnému zlyhaniu celého systému.

Ako chladiacu kvapalinu možno v otvorených systémoch použiť iba obyčajnú vodu. Moderné nemrznúce zmesi sa v otvorených nádržiach rýchlo odparujú, čo vedie k výraznému zvýšeniu nákladov na prevádzku vykurovania. Okrem toho sú nemrznúce výpary takmer vždy toxické, čo by mohlo negatívne ovplyvniť zdravie obyvateľov.

Tvar a materiál

Tvar otvorenej nádrže nie je zásadne dôležitý, môže byť okrúhly, obdĺžnikový, lichobežníkový atď. Výrobným materiálom môže byť akýkoľvek kov alebo dokonca plast, ale musí byť odolný voči teplu, pretože chladiaca kvapalina sa môže zahriať na významné teploty.

Umiestnenie a inštalácia otvorenej expanznej nádoby

Expanzná nádoba je súčasťou najjednoduchších vykurovacích systémov, ktoré fungujú na základe fyzikálnych zákonov (gravitačný obeh). Aby sa nenarušila prirodzená výmena tepla a cirkulácia vody, expanzná nádoba by mala byť inštalovaná v najvyššom bode celého vykurovacieho systému, zatiaľ čo kotol by mal byť najnižšie. V opačnom prípade prítomnosť nádrže neprinesie požadovaný efekt a neochráni systém pred zvýšeným tlakom a poruchami.

Optimálnym umiestnením expanzných nádrží sú teplé podkrovia. Tým je zaručený najvyšší bod systému a zároveň toto riešenie umožňuje skryť štruktúru s potenciálne nízkymi estetickými vlastnosťami mimo očí. Okrem toho by mala byť obmedzená výška vykurovanej budovy. Je veľmi problematické dosiahnuť očakávaný výsledok pri pokuse o vykurovanie viac ako dvojpodlažnej budovy týmto spôsobom.

Prevádzka a údržba otvorených systémov

Pretože vykurovací systém a samotná otvorená nádrž sú v priamom kontakte so vzduchom, dochádza k odparovaniu chladiacej kvapaliny. Čím viac sa voda zahrieva, tým intenzívnejšie je odparovanie. V dôsledku toho musí používateľ pravidelne monitorovať hladinu vody a podľa potreby ju doplniť. Táto operácia sa vykonáva ručne pomocou vedra alebo inej nádoby s vodou. Pre zvýšenie komfortu je možné systém automatizovať organizovaním dodávky vody z vodovodného systému, či už lokálneho alebo centralizovaného.

Výpočet objemu otvorenej expanznej nádoby

Expanzná nádrž pre otvorené vykurovanie sa vyznačuje jednoduchosťou konštrukcie a výroby, a výpočet jej rozmerov nie je komplikovaný. Geometrické tvary nie sú v prípade otvorenej expanznej nádrže absolútne dôležité. Hlavnou podmienkou efektívnej prevádzky je umiestnenie v najvyššom bode systému a prítomnosť dostatočného objemu nádoby až po prepadové potrubie.

Najčastejšie sa pri otvorených nádržiach používa jednoduchá metóda približného výpočtu. Objem expanznej nádoby by mal predstavovať minimálne 10 % z celkového objemu celej chladiacej kvapaliny v systéme. V prípade otvorených nádrží dodatočný objem výrazne neovplyvňuje náklady, a preto sa často pridáva aj ľubovoľný počet litrov "v rezerve" na poistenie. Najjednoduchšie je určiť objem priamo pri projektovaní vykurovacieho systému, keď sú známe všetky parametre vykurovacích telies, potrubí a iných komponentov. Ak sú zdrojové údaje neznáme, najpraktickejšia metóda výpočtu je experimentálna.

Výhody a obmedzenia otvorených expanzných systémov

Výhody

• Dostupnosť a nízke náklady: Otvorené expanzné nádrže sú cenovo veľmi dostupné a môžu byť vyrobené aj zo šrotu.
• Jednoduchosť: Ich konštrukcia je mimoriadne jednoduchá.
• Úplná autonómia: Tieto systémy sú nezávislé od elektrickej energie, prevádzkyschopnosti a prítomnosti akýchkoľvek inžinierskych systémov v miestnosti, čo je ideálne pre chatky a oblasti s nestabilnými dodávkami elektriny. Všetky procesy prebiehajú podľa prirodzeného cyklu, bez pomoci čerpadiel a iných zariadení.

Obmedzenia

• Neúčinnosť: Otvorená expanzná nádrž sa považuje za zastarané zariadenie, pretože jej prevádzka je sprevádzaná výraznými tepelnými stratami a zahrievanie systému je extrémne pomalé.
• Pravidelná údržba: Vzhľadom na odparovanie vody je potrebné pravidelne monitorovať a dopĺňať hladinu chladiacej kvapaliny.
• Obmedzený rozsah použitia: Na zabezpečenie užitočnosti expanznej nádoby musia byť rozmery samotného systému mierne. Nemala by sa používať na vykurovanie chát a budov, ktorých plocha presahuje 100 m², ani na vykurovanie viac ako dvojpodlažných budov.
• Typ chladiacej kvapaliny: Možno použiť iba obyčajnú vodu, moderné nemrznúce zmesi sa odparujú a sú potenciálne toxické.
• Náchylnosť na koróziu: Voda je v priamom kontakte so vzduchom, čo zvyšuje riziko korózie.

Záverečné poznámky

Hoci otvorené expanzné nádrže a systémy, pre ktoré sú určené, sú už dávno zastarané z hľadiska efektívnosti, ich dostupnosť a hlavne vysoká autonómia ich robí žiadanými v podmienkach, ktoré nie sú ani zďaleka ideálne. Sú vhodnou voľbou pre malé vidiecke domy, chatky alebo objekty, kde nie je zabezpečená stabilná dodávka elektrickej energie alebo kde majitelia priestorov trvalo nebývajú. V týchto prípadoch sú jednoduchosť, nízke náklady a nezávislosť na externých zdrojoch neoceniteľnými výhodami.
