Vykurovací systém v rodinnom dome je kľúčovým prvkom pre komfort bývania a jeho stabilná prevádzka je mimoriadne dôležitá. Jedným z kritických parametrov, ktorý zabezpečuje spoľahlivú a efektívnu prevádzku, je tlak v systéme. Ak je tlak príliš nízky, kotol nemusí fungovať; ak je príliš vysoký, zariadenie sa môže poškodiť a viesť k nákladným poruchám. Na stabilizáciu tlaku v systéme ústredného kúrenia slúži expanzná nádoba.
Úloha expanznej nádoby v systéme ústredného kúrenia
Expanzná nádoba plní v systéme ústredného kúrenia úlohu bezpečnostného pufra. Je to nenahraditeľný prvok, ktorý zabraňuje nebezpečnému nárastu tlaku. Jej základnou funkciou je prijať prebytočnú časť teplonosnej kvapaliny (vody), ktorej objem sa mení v závislosti od teploty. Keď sa voda v systéme zahrieva, mení svoj objem - rozpína sa. V uzavretom systéme by toto rozšírenie viedlo k enormnému zvýšeniu tlaku, čo by mohlo spôsobiť prasknutie potrubia alebo poškodenie kotla. Voda je prakticky nestlačiteľná látka a jej tlaku neodolá ani najspoľahlivejšie spojenie. Expanzná nádoba funguje ako strážca systému, ktorý v prípade potreby uvoľní prebytočný tlak a chráni systém pred poruchami. Aj pri varení vody zostáva systém stabilný a bezpečný.
Tlak vo vykurovacej inštalácii je jedným z kľúčových parametrov, ktorý vyžaduje presnú kontrolu. Bez správneho riadenia tlaku nemôže systém fungovať ani bezpečne, ani efektívne. Vďaka svojej konštrukcii expanzná nádoba umožňuje voľný prietok vody a vodnej pary, čo pomáha udržiavať optimálnu úroveň tlaku aj pri náhlych zmenách teploty. Výsledkom je minimálne riziko poškodení a porúch.
Typy expanzných nádob
Expanzné nádoby sa podľa svojej konštrukcie a spôsobu fungovania delia na otvorené a uzavreté (membránové) typy.

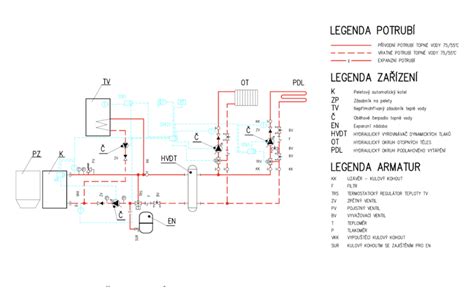

Otvorená expanzná nádoba
Otvorená expanzná nádoba je kľúčovým prvkom vykurovacej inštalácie, najmä v systémoch s kotlami na tuhé palivá a krby, teda v tzv. otvorených systémoch. V starších vykurovacích systémoch, kde nie sú obehové čerpadlá, sa často používa práve tento typ. Jej hlavným poslaním je ochrana pred nárastom tlaku, ktorý môže nastať, keď sa voda v systéme prehreje alebo začne vrieť. Kotly na tuhé palivá majú vysokú zotrvačnosť a riziko prehriatia vody je u nich vyššie, na rozdiel od moderných zdrojov tepla, ako sú tepelné čerpadlá alebo kondenzačné kotly, ktoré vďaka snímačom odpoja napájanie pri dosiahnutí príliš vysokej teploty.
Nádoba, umiestnená v najvyššom bode vykurovacieho okruhu, plní úlohu pufra, ktorý absorbuje prebytočný tlak a umožňuje uvoľnenie prebytočnej vodnej pary. Jej konštrukcia, hoci jednoduchá, je mimoriadne účinná, čo z nej robí nenahraditeľný prvok v systémoch s kotlami na tuhé palivá.
Kľúčové komponenty otvorenej expanznej nádoby:
- Stúpacie potrubie: Spája kotol na tuhé palivá s otvorenou expanznou nádobou, čím umožňuje transport prebytočnej vodnej pary do nádrže. Tým sa tlak v systéme účinne reguluje a predchádza potenciálnym poškodeniam.
- Prepadové potrubie: Plní funkciu dodatočného zabezpečenia tým, že odvádza prebytočnú vodnú paru z expanznej nádoby do kanalizácie, čím chráni vykurovací systém pred nebezpečným zvýšením tlaku.
Nevýhody otvoreného typu:
- Je potrebné neustále monitorovať hladinu chladiacej kvapaliny.
- Voda z takéhoto systému sa môže odparovať.
- Nádrže otvoreného typu pri kontakte s vodou rýchlo hrdzavejú.
- Inštalácia výlučne v hornom bode, čo nie je vždy možné a je pracné.

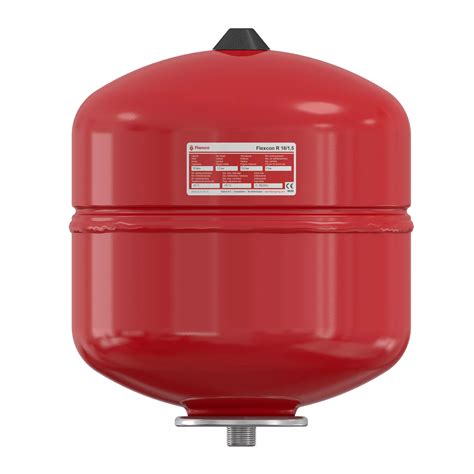

Uzavretá (membránová) expanzná nádoba
Uzavretá expanzná nádoba, známa aj ako membránová, je moderné a technologicky vyspelé riešenie. Je ideálne vhodná pre inštalácie s plynovými a olejovými kotlami a všeobecne v systémoch, kde chladiaca kvapalina cirkuluje cez okruhy pomocou obehových čerpadiel. Uzavreté nádoby sú najčastejšie používané v moderných systémoch, pretože sú efektívne, spoľahlivé a nevyžadujú pravidelnú údržbu v takej miere ako otvorené nádoby.
Princíp fungovania:
Ide o zložitejšie zariadenie, v ktorom je špeciálna membrána umiestnená v hermeticky uzavretej nádobe na chladiacu kvapalinu. Membrána rozdeľuje nádobu na dve časti. Prvý obsahuje inertný plyn (čerpaný pod tlakom, aby sa zabránilo korózii) alebo obyčajný vzduch. Do druhej časti, keď tlak vo vykurovacom systéme stúpa, vstupuje prebytočná chladiaca kvapalina. Keď sa teplota chladiacej kvapaliny v systéme zvýši, jej nadbytočná časť sa ponáhľa do expanznej nádrže. Membrána mení svoju konfiguráciu a objem vzduchu alebo plynu v druhej časti nádrže sa zmenšuje. Plyny sú stlačiteľné, ale majú tiež tendenciu expandovať. Keď sa chladiaca kvapalina ochladí, expandujúce plyny tlačia membránu a tlačia prebytočnú chladiacu kvapalinu späť do vykurovacieho systému, čím sa tlak v systéme udržiava na normálnej úrovni.
Typy uzavretých expanzných nádob:
- Nádrž s vymeniteľnou membránou (prírubová): Tieto nádrže dokážu odolať veľkým poklesom tlaku a sú lepšie udržiavateľné, pretože membránu možno v prípade poškodenia vymeniť. Charakteristickým znakom je absencia kontaktu medzi chladiacou kvapalinou a povrchom nádrže, čím sa predchádza korózii.
- Nádrž s nevymeniteľnou membránou: Sú lacnejšie a obľúbenejšie u spotrebiteľov. Riziko poškodenia membránového prvku je najväčšie v čase nábehu systému, kedy sa v ňom prudko zvýši tlak.
Výber expanznej nádoby
Výber vhodnej expanznej nádoby je kľúčom k efektívnej a bezpečnej inštalácii vykurovacieho systému.
V prvom rade musí zvolená expanzná nádrž z hľadiska jej geometrických rozmerov zodpovedať objemu chladiacej kvapaliny v systéme. Nákup príliš malej nádrže môže znížiť celú jej účinnosť na nulu. Pre plnú funkčnosť systému je nádrž jednoducho nevyhnutná a bez nej je fungovanie v princípe nemožné.
Určenie objemu expanznej nádoby:
Existuje jednoduchá metóda na stanovenie objemu expanznej nádrže: počíta sa s 10% objemu chladiacej kvapaliny v systéme. Ak objem chladiacej kvapaliny nie je známy (napr. z projektu), môžete ho určiť empiricky (vypustiť a zmerať) alebo vypočítať súčtom objemu potrubia a objemu radiátorov. Pre uzavreté expanzné nádoby je presný výpočet dôležitý, pretože ich cena závisí od objemu. Ak má kotol už integrovanú expanznú nádrž, ale jej kapacita nie je dostatočná pre váš systém, je možné inštalovať ďalšiu.
Venujte zvláštnu pozornosť charakteristikám membránového zariadenia. Musí si zachovať svoje pracovné vlastnosti v celom rozsahu teplôt plánovaných vo vykurovacom systéme a tiež musí odolávať možným tlakovým rázom, pre ktoré musí mať určitú mieru pružnosti.
Inštalácia a údržba
Pripojenie expanznej nádoby je kľúčovou etapou inštalácie vykurovacieho systému a vyžaduje presnosť a plné pochopenie jej funkcie.
Umiestnenie expanznej nádoby:
- Otvorená nádoba: Musí byť namontovaná v najvyššom bode vykurovacieho okruhu. Takéto umiestnenie umožňuje efektívne odvádzanie prebytočnej vodnej pary, čo je kľúčové pre udržiavanie stabilného tlaku v systéme.
- Uzavretá nádoba: Môže byť inštalovaná kdekoľvek vo vykurovacom systéme. Je žiaduce, aby miesto jej inštalácie bolo za kotlom a pred obehovým čerpadlom v smere prúdenia chladiacej kvapaliny, čo zvyšuje spoľahlivosť systému. Pripojuje sa k systému cez odbočku (T-kus). Nádoba by mala byť orientovaná nahor. Pre uľahčenie kontroly je vhodné za nádrž umiestniť ďalší T-kus s uzatváracím ventilom, ktorý umožňuje kontrolu membránovej nádrže bez vypúšťania celého systému.
Upozorňujeme, že expanzná nádrž akéhokoľvek typu, keď je naplnená vodou, výrazne zvyšuje svoju hmotnosť, čo kladie ďalšie požiadavky na pevnosť jej upevňovacieho systému.
Jak natlakovat expanzní nádobu ? Expanzku.
Kontrola a nastavenie tlaku:
Správne natlakovanie expanznej nádoby je kľúčové pre zabezpečenie jej správnej funkcie. Tlak vo vnútri nádoby musí byť nastavený presne tak, aby zodpovedal požiadavkám vykurovacieho systému. Vykurovací systém nízkopodlažného súkromného domu zvyčajne pracuje pri 1,5 - 1,8 atm. Podľa toho by tlak v expanznej nádrži mal byť 1,2 - 1,6 atm (alebo podľa špecifikácie kotla).
Tlak sa meria bežným manometrom, ktorý je pripojený k vsuvke (ventilku) umiestnenej v hornej časti nádrže (skrytá pod plastovým uzáverom). Cez túto vsuvku sa dá tiež uvoľniť nadmerný tlak alebo naopak, zvýšiť tlak pomocou automobilového čerpadla s manometrom. Všetky tieto postupy by sa mali vykonávať pri odpojenej nádrži od systému alebo pri nulovom tlaku v kotle (po vypustení chladiacej kvapaliny z kotla). Ak je tlak v expanznej nádobe príliš nízky, nádoba nebude schopná efektívne absorbovať tlak spôsobený expanziou vody, čo môže viesť k opotrebovaniu a zníženiu účinnosti systému.
Pravidelná údržba:
Pravidelná údržba expanznej nádoby je základom pre jej dlhodobú spoľahlivosť. Najmenej raz ročne je potrebné vykonať kontrolu tlaku v nádobe a skontrolovať stav membrány. Opotrebovanie membrány môže výrazne ovplyvniť schopnosť nádoby vyrovnávať tlakové zmeny. Pred inštaláciou expanznej nádoby alebo pri jej pravidelnej údržbe je potrebné tlak v nádobe nastaviť na požadovanú hodnotu. Tento krok by mal byť vykonávaný odborníkom, ktorý pozná parametre systému a vie zabezpečiť, že expanzná nádoba bude pracovať optimálne.
Expanzná nádoba je zásadnou súčasťou vykurovacieho systému, ktorá pomáha pri udržiavaní stabilného tlaku vo vode. Jej úlohou je zabezpečiť, aby sa tlak v systéme pohyboval v rámci bezpečných hodnôt, čo znižuje riziko prasknutia potrubia alebo poškodenia kotla. Správne nastavenie tlaku a pravidelná údržba nádoby zaisťujú, že systém bude pracovať spoľahlivo, bez potreby častých zásahov a opráv.
