Elektronický termostat pre liahne

Vytvorenie vlastnej liahne, najmä s účasťou detí, môže byť zaujímavým a poučným projektom. Táto príručka sa zameriava na konštrukciu elektronického termostatu pre liahne, ktorý je kľúčový pre úspešnú inkubáciu vajec. Hoci existuje množstvo článkov o domácom liahnutí, je dôležité študovať špecifické potreby starostlivosti o vajcia a vyhnúť sa pokusom s vajciami z obchodu, ktoré pravdepodobne nebudú úspešné.

Konštrukcia elektronického termostatu

Elektronika termostatu je navrhnutá s dôrazom na jednoduchosť a dostupnosť komponentov. Srdcom systému je mikrokontrolér Arduino NANO (alebo UNO) s procesorom ATMEGA328, ktorý zabezpečuje riadenie celého procesu. Meranie teploty je realizované pomocou teplotného čidla DS18B20 (alebo jeho variantov DS18S20, DS1820), ktoré je známe svojou jednoduchou obsluhou a dostatočnou presnosťou pre tento účel. Aktuálne nameraná teplota je prehľadne zobrazovaná na 4-miestnom LED displeji s riadiacim obvodom TM1637. Pre spínanie ohrevu je použitý výkonový logic-level MOSFET IRLB8743.

Napájanie a ohrev

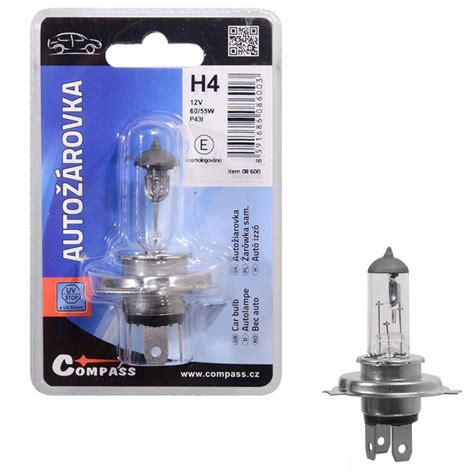

S ohľadom na bezpečnosť, najmä pri prítomnosti detí, sa vyhýbame priamemu napájaniu 230V na strane liahne. Systém je napájaný pomocou adaptéra z notebooku s výstupom 19V/3,42A. Toto plné napätie 19V slúži na napájanie halogénovej žiarovky, ktorá funguje ako primárny zdroj ohrevu. Konkrétne sa jedná o halogénovú žiarovku do auta typu H4 (12V/55W/60W), kde sú obe vlákna zapojené v sérii. Pri napájaní 19V je žiarovka len podžhavená (nie na plný výkon), čo minimalizuje riziko jej zlyhania počas inkubácie a zároveň zabezpečuje dostatočný ohrev použitej schránky liahne.

Riešenie problémov s nábehom

Pri prvotnom zapnutí studených vlákien žiarovky dochádza k veľkému prúdovému odberu, ktorý môže spôsobiť aktiváciu nadprúdovej ochrany impulzného zdroja a jeho vypnutie. Tento problém bol úspešne vyriešený softvérovo implementáciou pomalého nábehu výstupu pomocou PWM (pulzno-šípkovej modulácie).

Regulácia teploty a bezpečnostné prvky

Teplota v liahni je regulovaná s definovanou hysteréziou. Pre liaheň s kuracími vajciami bola nastavená cieľová teplota 37,7°C s hysteréziou 0,3°C. Ohrev sa tak zapína pri dosiahnutí 37,4°C a vypína pri 37,7°C. Pre zvýšenie bezpečnosti bol do série s vláknom žiarovky pridaný bimetalový termostat nastavený na približne 45°C. Tento slúži ako havarijný prvok, ktorý zabráni prehriatiu liahne alebo potenciálnemu požiaru v prípade zlyhania primárnej elektronickej regulácie. Nameraný príkon pri použitej halogénke bol približne 40W.

Konštrukcia samotnej liahne

Konštrukcia samotnej liahne si vyžiadala viac času ako samotné bastlenie elektroniky. Ako základ bola použitá hotová elektrikárska krabica SCAME SCABOX 686.429 s rozmermi 300x220x170mm a priehľadným krytom. Interiér krabice bol zvnútra vystlaný reflexnou hliníkovou fóliou s izolačnou vrstvou, ktorá pôvodne slúžila ako tienidlo proti mrazu na čelné sklo auta. Pre zabezpečenie cirkulácie vzduchu boli na jednej strane krabice v spodnej časti a na opačnej strane vo vrchnej časti vyvŕtané vetracie otvory. Vo vnútri krabice je umiestnený drôtený rošt, pod ktorým sa nachádza plochá miska s vodou na zvlhčovanie vzduchu. Halogénová žiarovka je prestrčená cez rošt tak, aby teplo mohlo voľne cirkulovať a zároveň bola dostatočne vzdialená od stien a vajec. Elektronika bola umiestnená do samostatnej OBO krabice; MOSFET nevyžadoval dodatočný chladič, pretože pri prevádzke bol len vlažný. Pre zlepšenie tepelnej izolácie bolo na vrch liahne umiestnené zateplenie (napríklad vankúš), ale s dôrazom na nezakrytie vetracích otvorov.

Testovanie a dodatočné funkcie

Pred naložením vajec je nevyhnutné liaheň dôkladne otestovať, ideálne po celý deň. Pre kontrolu bolo k liahni dorobené dodatočné zariadenie - samostatný teplomer s DS18B20 a ESP8266, ktorý odosielal aktuálne namerané teploty na internet, čo umožňovalo diaľkovú kontrolu.

Využitie elektronických termostatov

Elektronické termostaty s presnou reguláciou teploty sú mimoriadne užitočné nielen pre liahne, ale nachádzajú široké uplatnenie v rôznych oblastiach. Sú cenným nástrojom pre chovateľov, kde zabezpečujú optimálne podmienky pre inkubáciu. Okrem toho sa dajú použiť pre:

• Spínanie a reguláciu mrazenia a chladenia
• Ohrievanie vody
• Riadenie solárnych systémov
• Ovládanie pohonov a motorov
• Reguláciu kotlov a bojlerov

Príklady komerčných termostatov

Na trhu je dostupných mnoho typov digitálnych termostatov s rôznymi funkciami a cenovými reláciami:

• 230V Android Wifi termostat s displejom TK2xR - €38.00
• Diferenčný rozdielový termostat s 2x senzormi a 2x relé - €53.00
• Temp-Duo Dvojitý termostat s 2x senzorom (-55°C až +120°C) - z pôvodnej ceny €32.00 na €25.50
• 2V1 Kombinovaný termostat - hygrostat s aktívnym senzorom 230V - z pôvodnej ceny €36.50 na €28.50
• 12V digitálny termostat so senzorom teploty - €16.00
• 12V Hobby elektronický termostat s NTC čidlom (-50°C až +110°C) - €7.50

Termostat s čidlom V10.1 - podrobný popis

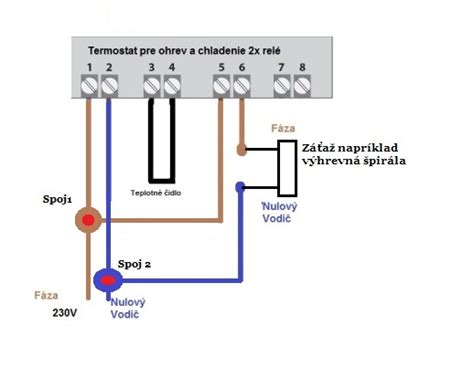

Tento termostat, dostupný v novšej verzii s bielym rámikom a dvojitým LED displejom, je určený pre široké spektrum aplikácií vrátane liahní a inkubátorov. Dokáže prepínať medzi módmi pre chladenie a zohrievanie, čo ho robí univerzálnym.

Kľúčové vlastnosti a parametre

• Nastaviteľná presná teplota: Možnosť nastavenia v krokoch po 0.1°C.
• Nastaviteľná hysterézia: Možnosť nastavenia v krokoch po 0.1°C.
• Zobrazovanie hodnôt: V desatinách (°C).
• Presnosť: ±0.3°C v rozsahu -20°C až +70°C.
• Napájanie: 230V striedavé napätie, 50/60Hz.
• Spotreba: Menej ako 3W.
• Relé: Maximálny prúd 10A pre 240V (pre chladenie aj ohrievanie).
• Teplotný rozsah: -50°C až +110°C.
• Funkcie: Alarm pri prekročení nastavených hodnôt alebo zlyhaní senzora, možnosť kalibrácie, oneskorený nábeh chladenia.

Ovládanie a nastavenia

Termostat V10.1 ponúka intuitívne ovládanie pomocou tlačidiel.

• Reset (RST): Vypnutie termostatu pri stlačení na 3 sekundy.
• SET: Vstup do menu a potvrdenie nastavení.
• Šípky (▲/▼): Pohyb v menu a nastavenie hodnôt (dlhšie podržanie pre rýchlejšie zmeny).

Nastavenie ohrevu a chladenia (HC kód)

V menu sa pomocou kódu HC vyberie mód 'H' (ohrev) alebo 'C' (chladenie) a následne sa nastaví cieľová teplota.

Funkcia hysterézie (d)

Hysterézia definuje interval medzi zapnutím a vypnutím ohrevu/chladenia. Nastavuje sa v rozsahu 0.1°C až 15°C. Napríklad, pri nastavení cieľovej teploty 30°C a hysterézie 1°C sa ohrev zapne pri 29°C a vypne pri 30°C.

Kalibrácia teploty (CA funkcia)

Umožňuje korigovať namerané hodnoty v prípade odchýlky od skutočnej teploty. Nastavenie CA sa vykonáva v rozsahu -5°C až +5°C.

Funkcia spomaleného štartu (PT)

V chladiacom móde zabezpečuje oneskorené zapnutie kompresora, čo je dôležité pre ochranu zariadenia.

Horný a dolný limit (HS a LS)

Tieto funkcie umožňujú definovať maximálny a minimálny rozsah teplôt, v ktorom môže byť termostat nastavený. Napríklad, ak je LS nastavené na 10°C a HS na 20°C, cieľová teplota môže byť nastavená len v tomto rozsahu.

Menu kódy termostatu V10.1

Princípy regulácie teploty v liahniach

Úspešná inkubácia hydinových vajec vyžaduje stabilnú kontrolu teploty s presnosťou ±0.1°C v rozsahu 35-39°C. Táto požiadavka je spĺňaná väčšinou digitálnych a analógových termostatov.

Historický vývoj regulácie

V minulosti sa v liahňach používali bimetalové relé. Pre zvýšenie spoľahlivosti sa ohrievače zapínali cez výkonné relé. Tieto systémy však mali nízke rozlíšenie a sťažovali úpravu teploty, ktorá by mala byť počas inkubácie postupne znižovaná, čo viedlo k nižšej liahnivosti.

Analógové regulátory

Analógové regulátory porovnávajú napätie zo snímača s referenčnou úrovňou a zapínajú/vypínajú ohrev v pulznom režime. Príkladom je model TRi-02. Stabilita ich meraní závisí od teploty okolia a napätia siete. Snímač sa pripája tieneným vodičom.

Digitálne termostaty

Digitálne termostaty spracovávajú signál zo snímača pomocou analógovo-digitálneho prevodníka (ADC), čo výrazne zvyšuje presnosť merania a znižuje závislosť od vonkajších vplyvov. Aktuálna teplota sa zobrazuje na LED alebo LCD displeji.

• Ringder THC-220 je vhodný pre domáce liahne.
• Univerzálny ovládač XM-18 (z ČĽR) ponúka zobrazenie teploty, vlhkosti a ďalších parametrov na 4 obrazovkách, signalizáciu LED a zvukovú/svetelnú signalizáciu nebezpečných odchýlok.

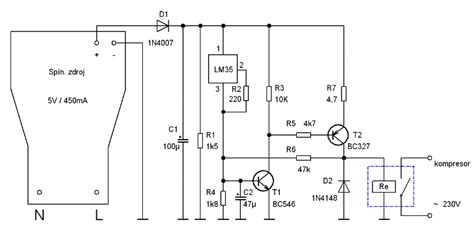

DIY termostaty

Napriek širokej ponuke hotových riešení mnohí preferujú zostaviť termostat pre inkubátor vlastnými rukami.

• Amatérske obvody z 80. rokov: Na báze operačných zosilňovačov (napr. KR140UD6) boli funkčné a ľahko opraviteľné.
• Obvody na báze PIC mikrokontrolérov: Programovateľné mikroobvody umožňujú vytvárať funkčne pokročilé termostaty s jednoduchými obvodmi.

Pri výbere alebo konštrukcii termostatu je dôležité zvážiť hmotnosť a typ teplotného snímača, pretože príliš masívne teleso má veľkú zotrvačnosť.

Špecifické termostaty pre liahne

Existujú aj špecializované termostaty určené priamo pre liahne, ktoré často ponúkajú:

• Rozsah nastaviteľnej teploty: Typicky 28-42°C.
• Jednoduché menu pre nastavenie kalibrácie čidla.
• Maximálne zaťaženie: Napríklad 400 Wattov.

POZOR: Proporcionálne termostaty sa nedoporučujú zapájať so žiarovkami, pretože časté krátke spínanie by spôsobilo ich rýchle zničenie.
