Moderné vykurovacie systémy kladú dôraz na efektivitu, komfort a úspornosť prevádzky. Elektrické kotly Protherm Ray s integrovanou prípravou teplej úžitkovej vody (TÚV) predstavujú inovatívne riešenie pre vykurovanie domácností a iných objektov, kde nie je dostupný plyn. Tieto kotly kombinujú funkciu vykurovania s možnosťou ohrevu vody v externom zásobníku, čím zabezpečujú komplexné riešenie pre teplú vodu a vykurovanie.
Kľúčové vlastnosti elektrických kotlov Protherm Ray
Elektrické kotly Protherm Ray sú navrhnuté s ohľadom na maximálnu efektivitu a jednoduchosť používania. Využívajú plynulú moduláciu výkonu, ktorá sa automaticky prispôsobuje aktuálnej potrebe tepla, čím sa predchádza nežiadúcim výkyvom v elektrorozvodnej sieti a znižujú sa prevádzkové náklady. Táto technológia tiež predlžuje životnosť kotla vďaka rovnomernému rozdeleniu spínacích cyklov medzi vykurovacie špirály.
Kľúčové vlastnosti zahŕňajú:
- Plynulá modulácia výkonu: Prispôsobuje výkon aktuálnej potrebe tepla, čím zabezpečuje optimálnu efektivitu a komfort.
- Integrované eBUS rozhranie: Umožňuje komunikáciu s rôznymi regulátormi, smart regulátormi (ako MiGo) a inými zariadeniami Protherm, čo umožňuje diaľkové ovládanie prostredníctvom aplikácie vo vašom smartfóne.
- Vysoko účinné a tiché čerpadlo: Zabezpečuje rýchle a efektívne zohriatie radiátorov alebo podlahového kúrenia s minimálnou hlučnosťou.
- Možnosť pripojenia externého zásobníka TÚV: Umožňuje zabezpečiť dostatok teplej vody pre celú rodinu.
- Bezpečnostné prvky: Zahŕňajú protimrazovú ochranu, ochranu proti prehriatiu kotla a podlahy (pri podlahovom vykurovaní), ochranu proti zablokovaniu čerpadla a automatické zaznamenávanie neštandardných prevádzkových stavov.
- Integrovaná základná ekvitermická regulácia: Po dokúpení snímača vonkajšej teploty umožňuje efektívne riadenie vykurovania v závislosti od vonkajších podmienok, čo je ideálne pre podlahové kúrenie.
- Kompaktné rozmery a elegantný dizajn: Kotly sú navrhnuté tak, aby sa ľahko zmestili aj do menších priestorov, napríklad do kuchynskej skrinky, a zároveň dopĺňali moderný interiér.
Rozmery a technické parametre

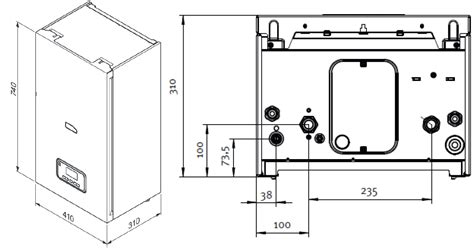

Elektrické kotly Protherm Ray sú dostupné v širokom rozsahu výkonov od 6 kW do 28 kW, čo umožňuje prispôsobenie pre rôzne veľkosti vykurovaných objektov. Rozmery kotlov sú navrhnuté pre maximálnu priestorovú úspornosť:
Protherm Ray 12 KE - Technické parametre
| Parameter | Hodnota |
|---|---|
| Vykurovací výkon (kW) | 6 - 9 - 12 - 14 - 18 - 21 - 24 - 28 |
| Elektrické napätie | 3x230V / 400V+N+PE, 50 Hz |
| Energetická trieda pre vykurovanie (A++ až G) | D |
| Rozmery š/v/h (mm) | 410 x 740 x 310 |
| Hmotnosť (kg) | 23,7 - 27,4 |
| Pripojené komunikačné rozhranie | Integrované rozhranie eBUS |
Protherm Ray 14 KE - Technické parametre
| Parameter | Hodnota |
|---|---|
| Elektrické napätie (6 - 28 kW) (V) | 3× 230V/400V + N + PE, 50Hz |
| Elektrický prúd max. (A) | 3× 23 |
| Príkon (kW) | 14 |
| Účinnosť (%) | 99,5 |
| Max. prevádz. teplota vykurovacej vody (°C) | 85 |
| Max. výtlak obeh. čerpadla (kPa) | 50 |
| Expanzná nádoba (l) | 7 |
| Min. prevádzkový pretlak kotla (kPa) | 80 |
| Max. prevádzkový pretlak kotla (kPa) | 300 |
| Odporúčaný prevádzkový pretlak kotla (kPa) | 100 - 200 |
| Elektrické krytie | IP40 |
| Pripojenie vykurovacej vody | G 3/4 |
| Vypúšťací otvor | G 1/2 |
| Rozmery Výška × Šírka × Hĺbka (mm) | 740 × 410 × 310 |
| Hmotnosť (bez vody) (kg) | 34 |
Príprava teplej úžitkovej vody (TÚV)

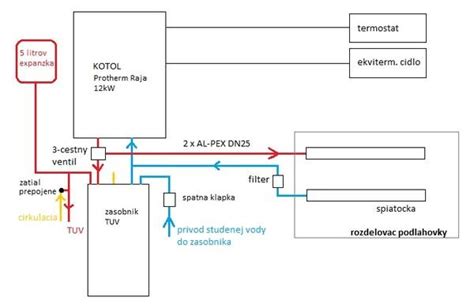

Elektrické kotly Protherm Ray umožňujú jednoduché pripojenie externého zásobníka na teplú úžitkovú vodu. Týmto spôsobom je možné zabezpečiť potreby teplej vody pre celú rodinu, napríklad aj pre 6-člennú domácnosť. V rámci zvýhodnených zostáv je k dispozícii stacionárny zásobník teplej vody FE120BM s objemom 117 litrov.
Zásobník PROTHERM FE 120 BM
Nepriamoohrevný stacionárny zásobník PROTHERM FE 120 BM je navrhnutý tak, aby poskytoval dostatok teplej vody pri zachovaní nízkych tepelných strát. Medzi jeho hlavné vlastnosti patria:
- Objem: 117 litrov
- Typ ohrevu: Nepriamo vyhrievaný špirálovým rúrkovým výmenníkom
- Konštrukcia: Oceľová nádoba so smaltovaným povrchom a horčíkovou anodou pre ochranu proti korózii.
- Izolácia: Nový typ izolácie z PUR tuhej peny (energetická trieda „B“) znižuje tepelné straty.
- Rozmery: Priemer 590 mm, výška 822 mm.
- Hmotnosť (bez vody): 68 kg.
Ovládanie a regulácia
Ovládanie elektrického kotla Protherm Ray je intuitívne a jednoduché. Multifunkčný LCD displej zobrazuje všetky dôležité informácie a umožňuje rýchle a jednoduché nastavenie. Kotol je možné ovládať aj pomocou priestorového termostatu. Pre ešte väčší komfort je možné využiť ovládanie pomocou mobilného telefónu cez integrované eBUS rozhranie a smart regulátor MiGo.
Pre maximálnu úsporu nákladov a optimálnu prevádzku sa odporúča zvoliť vhodný spôsob regulácie:
- Priestorové regulátory: Pre radiátorové ústredné kúrenie sú vhodné káblové (napr. Thermolink Select, P, MiSet) alebo bezdrôtové (napr. Thermolink RC, MiSet R) regulátory snímajúce priestorovú teplotu.
- Ekvitermické regulátory: Pre podlahové alebo stenové kúrenie sú ideálne ekvitermické regulátory, ktoré reagujú na vonkajšiu teplotu. Integrovanú základnú ekvitermickú reguláciu je možné aktivovať dokúpením snímača vonkajšej teploty. Pre komplexnejšie systémy s ohrevom TÚV je vhodný napr. Thermolink P alebo systémový regulátor MiPro.
- Diaľkové ovládanie: Smart regulátor MiGo umožňuje ovládanie kotla na diaľku prostredníctvom mobilnej aplikácie.
Použitie a inštalácia
Elektrické kotly Protherm Ray sú ideálnou voľbou pre vykurovanie rodinných domov, bytov, administratívnych a obchodných či výrobných prevádzok, ako aj rekreačných objektov. Sú vhodné aj pre podlahové kúrenie a môžu slúžiť ako hlavný zdroj vykurovania alebo ako záložný zdroj k iným typom kotlov.
Odporúčané veľkosti kotlov podľa rozlohy zatepleného domu:
- 80 m² - 150 m²: Odporúčaný výkon 6 kW - 9 kW - 12 kW - 14 kW - 18 kW.
- 150 m² - 180 m²: Odporúčaný výkon 21 kW - 24 kW - 28 kW.
Montáž, uvedenie do prevádzky a údržbu musí vykonávať oprávnená osoba s príslušnou kvalifikáciou.
Značka Protherm
Protherm je slovenská spoločnosť s dlhoročnou tradíciou vo výrobe a distribúcii tepelných zdrojov a kotlov. Od svojho založenia v 90. rokoch sa stala jedným z popredných výrobcov na Slovensku a úspešne sa začlenila do medzinárodného koncernu Vaillant Group. Značka Protherm sa zameriava na inovatívne, úsporné a ekologické riešenia vykurovania, vrátane využívania obnoviteľných zdrojov energie.
