Elektrický termostat obehového čerpadla

Termostaty sú kľúčovým prvkom pre efektívne riadenie obehových čerpadiel vo vykurovacích systémoch. Ich hlavnou úlohou je automatické zapínanie a vypínanie čerpadla na základe vopred nastavenej teploty, čím prispievajú k úspore energie, predĺženiu životnosti zariadení a zvýšeniu komfortu bývania.

Typy termostatov pre obehové čerpadlá

Príložné termostaty

Príložné termostaty sú najjednoduchším a najčastejšie používaným riešením pre spínanie obehového čerpadla na základe teploty. Sú určené pre montáž na rúrku.

• Príložný termostat s kapilárou 1m: Tento typ sa zvyčajne používa na meranie teploty na rúrkach vykurovacieho okruhu. Je vhodný najmä pre automatické nastavenie bojlerov, čerpadiel a ďalších rôznych aplikácií. Disponuje kapilárovým čidlom s dĺžkou 1m a vonkajšou stupnicou pre jednoduché nastavenie.
• Príložný termostat s vnútornou reguláciou: Slúži na montáž na rúrku a má reguláciu umiestnenú vo vnútri. Najčastejšie sa používa na spínanie obehového čerpadla na základe teploty.
• Príložný termostat s kolieskom a stupnicou: Inštaluje sa priamo na potrubie a má koliesko so stupnicou v rozsahu od 20 do 90 °C. Je taktiež určený na spínanie obehového čerpadla na základe teploty.

Elektronické mikroprocesorové termostaty

Tieto termostaty predstavujú pokročilejšie riešenie pre riadenie obehových čerpadiel. Sú navrhnuté na automatické zapínanie a vypínanie čerpadiel v závislosti od predom nastavenej teploty.

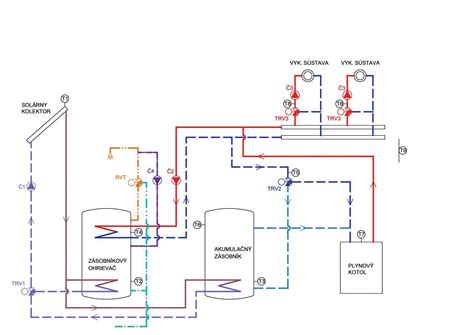

Súbor obehové čerpadlo - ovládací termostat riadi cirkuláciu vykurovacej vody v systémoch centrálneho vykurovania (CV) s uhoľnými alebo plynovými kotlami v tých prípadoch, kedy zdroje nie sú vybavené riadiacou jednotkou pre ovládanie čerpadla.

Nastavením ovládača regulátora na teplotu nad rosným bodom sa predchádza roseniu kotla v priebehu vykurovania, čím sa predlžuje jeho životnosť.

Funkcia Antistop

Niektoré modely, ako napríklad EUROTEMP 11C alebo TC 11C+, sú vybavené systémom ANTISTOP. Tento systém zabraňuje zaseknutiu rotora obehového čerpadla v čase, keď nie je v prevádzke (napríklad mimo vykurovaciu sezónu). Zabudovaný procesor spúšťa čerpadlo na 30 sekúnd každých 14 dní (alebo 15 sekúnd každých 15 dní u niektorých modelov). Pre zachovanie tejto funkcie musí termostat zostať zapnutý aj po skončení vykurovacej sezóny.

Ochrana proti zamrznutiu

Niektoré regulátory, ako napríklad TC PC11, ponúkajú aj funkciu ochrany proti zamrznutiu. Ak teplota klesne pod 5 °C, čerpadlo sa zapne natrvalo, aby voda v systéme cirkulovala a nezamrzla.

Princíp fungovania termostatu v krbe s výmenníkom

Pri zakúrení v krbe teplota v krbovej vložke začne narastať a dosiahne vami zvolenú teplotu. Termostat vzopne obehové čerpadlo, ktoré spustí cirkuláciu vody vo vykurovacom systéme (radiátory, podlahové kúrenie a podobne). Potom, čo v krbe oheň dohorí, teplota vody začne klesať. Ak klesne na vami nastavenú hranicu, termostat vypne obehové čerpadlo.

Praktické zapojenie obehového čerpadla k termostatu

Obehové čerpadlo môžete zapojiť priamo na termostat, ktorý bude spínať prívodnú fázu. Nulový vodič sa zapojí priamo do siete v domácnosti. Ak chcete spínať iné napätie alebo vyšší výkon ako 2000 wattov, je potrebné použiť stykač, t.j. termostat bude spínať stykač a ten následne záťaž.

Umiestnenie teplotného čidla

Teplotný snímač je najlepšie umiestniť tak, aby reagoval rýchlo na narastajúcu teplotu v krbe, napríklad na teplotný výmenník alebo časť komína. Predpokladaná teplota nesmie prekročiť 110°C, preto je vhodné senzor umiestniť do výmenníka alebo pri, nie priamo do ohňa. Dĺžku kábla snímača je možné predĺžiť. Odchýlka v meraní teploty sa dá dokalibrovať.

Najčastejšie chyby pri inštalácii zahŕňajú umiestnenie snímača na dymovod namiesto na vodovodné potrubie, čo môže viesť k roztaveniu snímača. Správne umiestnenie je na výstupné potrubie vody alebo do jímky kotla. Ďalšou chybou je nastavenie príliš nízkej zapínacej teploty (napr. 20 °C), kedy čerpadlo pôjde stále a kotol bude dechtovať. Odporúča sa minimálne 40-50 °C.

Nastavenie termostatu

Pri nastavovaní termostatu pre ohrievanie (napríklad modelu V10.1) je potrebné nastaviť cieľovú teplotu (kedy termostat spustí obehové čerpadlo na krbe), obvykle okolo 75 °C. Následne sa nastaví mód fungovania termostatu na ohrev (H). Dôležitým parametrom je aj hysterézia, ktorá určuje opätovné vypnutie čerpadla. Napríklad, ak nastavíte hysteréziu na 10 °C a teplota snímaná senzorom v krbe klesne na 65 °C, termostat vypne obehové čerpadlo. Opäť ho spustí, keď teplota stúpne na 75 °C.

Charakteristika moderných termostatov

Moderné elektronické regulátory, ako napríklad TC PC11, sú základom pre každú kotolňu na pevné palivo. Ich úloha je jednoduchá, ale kľúčová: zabrániť, aby čerpadlo bežalo zbytočne. Kým mechanické termostaty sú nepresné a často "lepia", tento elektronický regulátor meria teplotu presne a digitálne. Čerpadlo sa rozbehne až vtedy, keď je v kotli naozaj teplo. Keď oheň vyhasne, čerpadlo sa vypne, čo vedie k tichšej noci (čerpadlo nehučí) a nižšiemu účtu za elektrinu. Okrem funkcie Anti-stop, ktorá sa stará o kondíciu čerpadla aj v lete, ponúka aj LED signalizáciu stavu (Zelená = Automatika/Chod, Červená = Čerpadlo stojí).

Použitie v praxi

• Kotly na tuhé palivo: Drevo, uhlie, pelety. Automatické spustenie obehu po zakúrení.
• Krbové vložky: Riadenie čerpadla pre výmenník.
• Ochrana kotla: Zabraňuje roseniu kotla tým, že čerpadlo nespustí pri príliš nízkej teplote (ak je nastavená správne).

Technické parametre (príklad TC PC11)

Často kladené otázky (FAQ)

Môžem ho zapnúť manuálne?

Áno, na boku prístroja je prepínač. Poloha "MANUAL" (alebo symbol ruky) zapne čerpadlo natrvalo, poloha "AUTO" riadi podľa teploty.

Čo ak vypadne prúd?

Regulátor (aj čerpadlo) sa vypne. Po obnovení napájania sa automaticky vráti do nastaveného režimu. Keďže je nastavenie analógové (otočný gombík), nič sa nezmaže.

Ako funguje Anti-stop?

Regulátor má vnútorné počítadlo. Ak čerpadlo nebežalo 15 dní (napr. v lete), zapne ho na 15 sekúnd. Tým prečistí ložiská a zabráni usadzovaniu vodného kameňa. Pozor: Regulátor musí byť stále zapojený v sieti!

Je kábel k čerpadlu v balení?

Áno, regulátor má zvyčajne už vyvedené káble - jeden pre napájanie (do zásuvky) a druhý pre pripojenie čerpadla.

Prečo svietia obe diódy?

Zelená dióda zvyčajne signalizuje, že prístroj je v automatickom režime. Červená dióda sa rozsvieti, keď termostat zopne relé a čerpadlo beží. Ak svietia obe, čerpadlo pracuje v automatike.
