Označenie Elektrických Prvkov a Noriem na Výkresoch

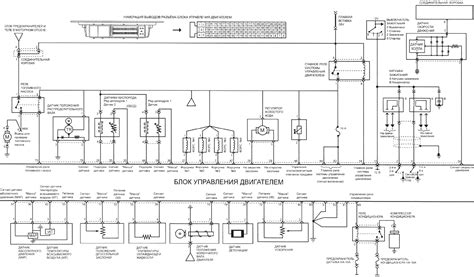

Na pochopenie toho, čo je konkrétne nakreslené na diagrame alebo výkrese, je potrebné poznať dekódovanie ikon, ktoré sú na ňom umiestnené. Toto rozpoznanie sa nazýva aj čítanie výkresov. Na uľahčenie tejto lekcie majú takmer všetky prvky svoje vlastné konvenčné ikony. Hoci štandardy neboli dlho aktualizované a niektoré prvky sa interpretujú rôzne, boli do elektrických obvodov zavedené zjednotené symboly na uľahčenie ich rozpoznania. Všetky pravidlá sú uvedené v národných a medzinárodných technických normách. Niektorí odborníci, ktorí si pozorne prezerali diagram, môžu povedať, čo to je a ako to funguje, a dokonca môžu okamžite vylúčiť možné problémy, ktoré sa môžu pri prevádzke vyskytnúť. To je možné vďaka dobrým znalostiam obvodov, základov prvkov a symbolov prvkov obvodu.

Význam a Potreba Štandardizácie

Každý správca, technik alebo revízny pracovník budovy sa pri práci stretáva s projektovou dokumentáciou elektroinštalácie. Správne porozumenie značkám, symbolom a skratkám je nevyhnutné pre orientáciu v schémach, plánovanie údržby, opravy aj revízie. Projekt elektroinštalácie nie je len technický dokument - je to „jazyk“, ktorým sa dorozumievajú projektanti, elektrikári, revízni technici a správcovia budov. Jednotné značenie zabezpečuje, že každý odborník pochopí zapojenie a účel jednotlivých obvodov bez ohľadu na to, kto projekt vypracoval.

Grafické Značky a Symboly v Elektrotechnike

Na schémach napájania domu alebo bytu bude určite označený elektrický panel alebo skrinka. V bytoch sa tam inštaluje hlavne koncové zariadenie, pretože kabeláž nejde ďalej. V domoch môžu navrhnúť inštaláciu rozvetvenej elektrickej skrinky - ak z nej vedie cesta k osvetleniu iných budov nachádzajúcich sa v istej vzdialenosti od domu, napríklad kúpele, letná kuchyňa alebo hosťovský dom.

Označenie "Výplne" Elektrických Panelov

Ak hovoríme o obrázkoch „výplne“ elektrických panelov, je tiež štandardizovaná. Existujú symboly pre prúdové chrániče, ističe, tlačidlá, transformátory prúdu a napätia a niektoré ďalšie prvky. Pri zostavovaní alebo čítaní schémy sú užitočné aj označenia vodičov, svoriek, uzemnenia, nuly atď. Názvy požadovaných častí sú niekedy pripevnené vedľa obrázka, ale vo veľkých viacprvkových obvodoch sú napísané v samostatnej tabuľke.

Zásuvky

Na schéme zapojenia by mali byť označené zásuvky. Existuje mnoho druhov zásuviek - 220 V, 380 V, skryté a otvorené typy inštalácie, s rôznym počtom sedadiel, vodotesné atď. Dať označenie každého z nich je príliš dlhé a zbytočné.

• Zásuvky pre jednofázovú sieť 220 V sú na diagramoch vyznačené vo forme polkruhu s jedným alebo viacerými segmentmi. Počet segmentov označuje počet zásuviek na jednom tele.
• Ak symbol nemá vodorovný pruh, ktorý oddeľuje dve časti ikony, naznačuje to, že zásuvka je zapustená, to znamená, že je potrebné pre ňu urobiť otvor v stene a nainštalovať zásuvku. Možnosť s vodorovným pruhom je pre povrchovú montáž.
• Ak je spodná časť schémy prečiarknutá zvislou čiarou, znamená to prítomnosť ochranného kontaktu, ku ktorému je pripojené uzemnenie.
• Symbol trojfázovej zásuvky (380 V) si nemožno pomýliť s ničím. Počet prilepených segmentov sa rovná počtu vodičov, ktoré sú pripojené k tomuto zariadeniu - tri fázy, nula a zem.
• Ak je spodná časť obrázka zafarbená čiernou (tmavou) farbou, znamená to, že zásuvka je vodotesná.

Spínače

Schematické označenie spínačov vyzerá ako malý kruh s jednou alebo viacerými vetvami v tvare L alebo T. Závitníky v tvare písmena „L“ označujú spínač na povrchovú montáž, s písmenom „T“ - na zapustenú inštaláciu. Okrem bežných môžu byť aj priechodné prepínače, ktoré umožňujú zapnutie/vypnutie jedného zdroja svetla z viacerých bodov. K rovnakému malému kruhu z opačných strán sa pridajú dve písmená „G“.

Svietidlá

Svietidlá majú svoje vlastné označenia. Žiarivky a žiarovky sa navyše líšia. Schémy dokonca zobrazujú tvar a veľkosť svietidiel. Znalosť konvenčných grafických prvkov vám pomôže prečítať takmer akýkoľvek diagram - akékoľvek zariadenie alebo kabeláž. V označení relé je jedna jemnosť. V zásade ide iba o najbežnejšie symboly v elektrických obvodoch. Teraz však môžete pochopiť väčšinu výkresov a plánov.

Typy Projektovej Dokumentácie a Schém

Značenie v projektoch elektroinštalácie je upravené v medzinárodných aj slovenských normách, napríklad Vyhláška č. 508/2009 Z. z. V projektoch aj v reálnej inštalácii musia byť vodiče správne označené. Každý okruh v projekte má svoj kód, ktorý určuje jeho funkciu a umiestnenie. Príkladom je O1, S1 - osvetlenie 1. Takéto značenie umožňuje rýchlu orientáciu pri opravách, diagnostike porúch a plánovaní revízií.

Projekt elektroinštalácie môže obsahovať viacero typov schém:

• Bloková schéma: Zobrazuje hlavné napájacie trasy, rozvádzače, istenie a spotrebiče.
• Úplná (montážna) schéma: Ukazuje všetky vodiče v obvode - fázový, nulový, ochranný aj signálne.
• Funkčná schéma: Zameriava sa na logické prepojenia prvkov (napr. zapnutie svetla, aktivácia relé).
• Situačná (pôdorysná) schéma: Ukazuje rozmiestnenie zariadení v pôdoryse budovy - zásuvky, vypínače, rozvádzače, káblové trasy.

Moderné budovy čoraz viac využívajú digitálne modely - tzv. BIM (Building Information Modeling). V rámci týchto modelov sú súčasťou aj elektroinštalácie, pričom každý prvok má svoje digitálne označenie, parametre a prepojenie na technickú dokumentáciu.

Názvoslovie používané pri kreslení dokumentácie určuje norma STN 01 3300, ktorá je pre prehľadnosť rozdelená do troch skupín: elektrických funkčných častí zariadenia, spojov a prístrojov.

• Elektrické funkčné časti zariadenia a väzby medzi nimi. Schémy zobrazujú elektrické spojenie zariadenia alebo jeho jednotlivých častí.
• Schémy uvádzajú úplné zloženie (skladbu) zariadenia a podrobné objasnenie jeho činnosti. Sú podkladmi pre vypracovanie ďalších výkresov a pre výpočty.
• Náhradná schéma je určená pre rozbor a výpočet parametrov (charakteristík) zariadenia.

Technické Normy a ich Používanie

Medzinárodné a Európske Normy

Snahy o vytvorenie medzinárodne platnej sústavy jednotiek sa datujú na prelom 19. a 20. storočia. V roku 1906 bola v St. Louis založená Medzinárodná elektrotechnická komisia (IEC). IEC je jednou z troch hlavných medzinárodných normalizačných organizácií, spolu s ISO (Medzinárodná organizácia pre normalizáciu). IEC sa zaoberá normalizáciou a certifikáciou v odbore elektrotechniky. V súčasnosti tvorí IEC 42 národných výborov.

V rámci európskej normalizácie pôsobí CENELEC (Európsky výbor pre elektrotechnickú normalizáciu), ktorý vytvára harmonizované európske normy (EN). Tvorba týchto noriem má za cieľ predchádzať technickým prekážkam vo vzájomnom obchode. Pri rozhodovaní v CENELEC-u sa používa tzv. vážené hlasovanie, kde počet hlasov členskej krajiny závisí od výšky jej hrubého domáceho produktu. Príkladom dôležitej normy je IEC 617-12:1991, ktorá definuje značky pre elektrotechnické schémy.

Slovenské Technické Normy (STN)

Na Slovensku je za normalizáciu zodpovedný Úrad pre normalizáciu, metrológiu a skúšobníctvo SR (ÚNMS). Slovenské technické normy (STN) sú usporiadané v systematickom šesťmiestnom číslovaní, ktoré umožňuje určiť oblasť techniky. Medzinárodné a európske normy sú prevzaté do systému STN, pričom si zvyčajne zachovávajú pôvodné číslovanie. Identické normy sú preklady zhodné s anglickým originálom, doplnené o národné prílohy a vysvetlivky.

Záväznosť a Prax

Podľa zákona č. 264/1999 Zb. je dodržiavanie noriem dobrovoľné. Problémy nastanú, ak výrobca chce takýto výrobok umiestniť na trhu, keďže autorizovaná skúšobňa preverí bezpečnosť výrobku podľa určených noriem. To platí aj v prípade, že výrobok nie je určený na predaj. Normy sú dôležité aj v prípade súdnych sporov (napr. o kvalitu), kde môže byť posudzovaný súlad s normou.

Terminológia a Veličiny v Elektrotechnike

Jednotná Terminológia

Elektrotechnika prekonala v súčasnosti búrlivý rozvoj, čo viedlo k potrebe správneho a presného pomenovania nových poznatkov a zariadení. Na podporu medzinárodnej komunikácie je dôležitá jednotná terminológia. Medzinárodný elektrotechnický slovník (IEV), vydávaný v rámci normy IEC 50 a majúci 49 častí, vysvetľuje termíny a definície v angličtine, francúzštine a ruštine, pričom správnosť zodpovedá IEC. Číselné označenie položiek v IEV sa riadi princípom, kde prvé dve číslice označujú kapitolu a ďalšie tri sú poradovým číslom položky v oddieli.

Nové termíny vznikajú tam, kde sa rodia nové poznatky a technológie. Pri preberaní novej terminológie do národného jazyka, najmä z angličtiny, nastávajú problémy s hľadaním zmysluplných a zrozumiteľných prekladov, ako aj s informovanosťou odbornej verejnosti.

Veličiny a Jednotky

V technickej praxi sa používa veľké množstvo fyzikálnych veličín (hmotnosť, dĺžka, napätie, prúd, výkon a pod.). Na vyjadrenie ich veľkosti sa používajú jednotky. Snahy o vytvorenie medzinárodne platnej sústavy jednotiek vyvrcholili v roku 1960, kedy bola na 11. generálnej konferencii pre miery a váhy prijatá Sústava medzinárodných jednotiek (SI). Na Slovensku bola zavedená v roku 1980.

Sústava SI rozlišuje základné veličiny (napr. dĺžka, hmotnosť, čas, elektrický prúd) a z nich odvodené odvodené veličiny. Kvantitatívna veľkosť fyzikálnych veličín sa určuje pomocou jednotiek. Značky veličín sa tlačia kurzívou (šikmým písmom), zatiaľ čo značky jednotiek sa tlačia stojatým písmom bez medzery medzi značkou predpony a značkou jednotky.

Používanie Vyvolených Čísel v Normalizácii

Pri návrhu a projektovaní zariadení vychádzajú z výpočtov rôzne číselné hodnoty. Projektant navrhuje napr. ističe, stýkače, vypínače a podobne, ktoré sa vyrábajú v normalizovaných veľkostiach. Výhodou takéhoto riešenia je redukcia vyrábaných veľkostí súčiastok. Veľkosti súčiastok sú odstupňované v radoch. Aritmetické rady sa používajú v prípade rozmerovej koordinácie a zlučiteľnosti, zatiaľ čo bežne používané geometrické rady, označované písmenom R a číslom charakterizujúcim počet členov radu, majú výhodu v rovnakom počte členov vo všetkých dekádach.

Pre jemnejšie delenie súčiastok, ako sú rezistory a kondenzátory, sa používajú štyri rady s označením E3, E6, E12 a E24. Rad E12 je napríklad typický pre rezistory, ktoré sa používajú pri nastavení prenosov operačných zosilňovačov v analógovej regulačnej technike. Modulový rad je kombináciou aritmetického a geometrického radu, kde sa modul pre vyššie členy radu zväčšuje.

Kreslenie Výkresovej Dokumentácie a Značiek

Všeobecné Pravidlá Kreslenia

Elektrické zariadenia sa používajú buď ako samostatné (napr. elektrospotrebiče, osobné počítače) alebo ako súčasť väčších celkov (napr. inštalácia v budovách, meniče, elektrické pohony, snímače, logické automaty). Základom tvorby technickej dokumentácie je technické kreslenie. Technické kreslenie má v technickej praxi zvláštne postavenie, nakoľko sa využíva počas prevádzky. Pre prehľadnosť je názvoslovie používané pri kreslení elektrotechnických výkresov rozdelené do troch skupín. Dôležitou súčasťou výkresovej dokumentácie je aj písmenové označovanie.

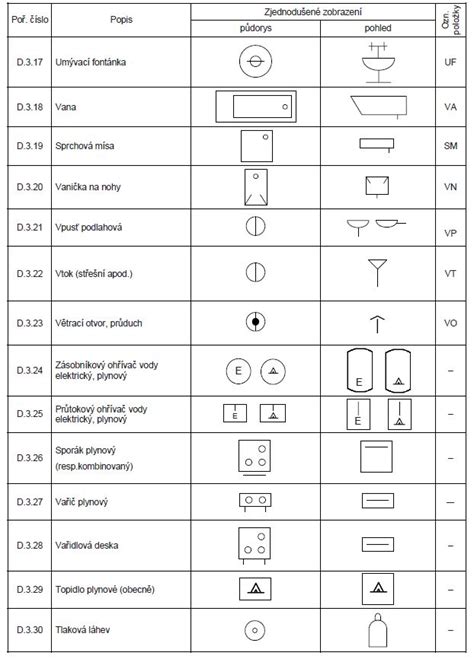

Prvky Značiek a Ich Kategorizácia

Normy definujú všeobecné zásady pre kreslenie elektrotechnických značiek, ako aj prvky značiek, doplnkové značky a ostatné značky pre všeobecné použitie. Špecifické značky sú určené pre:

• vodiče a spojovacie súčiastky,
• pasívne súčiastky,
• polovodičové súčiastky a elektrónky,
• výrobu a premenu elektrickej energie,
• spínacie, riadiace a istiace zariadenia,
• meracie prístroje, zdroje svetla a signalizačné zariadenia,
• oznamovaciu techniku a prenosovú techniku,
• architektonické topografické situačné schémy rozvodov,
• binárne, logické a analógové prvky.

Kótovanie

Kótovanie je priraďovanie rozmerov predmetu na jeho obraze. Využíva sa pri tvorbe technických výkresov a je normalizované. Kótovacia čiara, ktorá označuje rozmer, je ukončená predpísaným spôsobom, napríklad šikmými čiarami v 45° uhle. Dĺžkové kóty sa uvádzajú v milimetroch (pri situáciách aj v metroch) a bez jednotiek. Výškové kóty sa v pôdoryse kreslia v metroch, umiestnené v obdĺžniku a môžu mať relatívne hodnoty s presnosťou na tri desatinné miesta. Vo výkresoch je hodnota kóty nadriadená zobrazeniu.

Značenie v projektoch elektroinštalácie je univerzálny jazyk, ktorému by mal rozumieť každý odborník v oblasti správy budov. Správne čítanie technických výkresov zaručuje bezpečnosť, efektívnu údržbu a jednoduchšiu komunikáciu medzi projektantmi, servisom a správcami. Ak sa v projektoch orientujete správne, dokážete predchádzať chybám, znižovať prevádzkové riziká a zefektívniť správu celej budovy.
