Elektrické ističe patria medzi najdôležitejšie ochranné prvky v bytovej a domovej elektroinštalácii. Ich hlavnou úlohou je chrániť elektrické rozvody pred preťažením a skratom, čím predchádzajú vzniku požiarov spôsobených prehriatím káblov a následným roztavením ich izolácie.
Základné parametre a typy ističov
Pri výbere ističa sa zameriavame na počet pólov, menovitý prúd v ampéroch (A), vypínaciu charakteristiku a vypínaciu schopnosť (kA). V bežnej domácnosti pre zásuvkové obvody najčastejšie využívame jednofázový istič 16A s vypínacou charakteristikou B (B16/1). Pre svetelné okruhy sa štandardne používa 10A istič (B10/1).
Samotné elektrické spotrebiče, ako sú konvektory, práčky či varné dosky s vysokým výkonom (nad 2 000 W), si vyžadujú samostatný elektrický obvod a vlastný istič. Pri istení zásuviek sa spravidla používa kábel s prierezom vodičov 2,5 mm², zatiaľ čo pri svietidlách je to 1,5 mm².
Ako funguje istič vnútri
Istič je komplexné zariadenie zložené z dvoch hlavných typov spúští:
- Tepelná spúšť: Tvorí ju bimetal, ktorý sa pri prechode prúdu zohrieva. Pri nadprúde sa ohne a preruší obvod.
- Skratová (elektromagnetická) spúšť: Tvorí ju cievka, ktorá pri prudkom skrate okamžite vyvolá zmenu magnetického poľa a aktivuje vypínací mechanizmus.
Súčasťou moderných ističov je aj zhášacia komora, ktorá eliminuje elektrický oblúk vznikajúci pri vypínaní kontaktov, čím chráni samotný prístroj pred poškodením.
Rozdiely medzi 1P a 2P ističmi

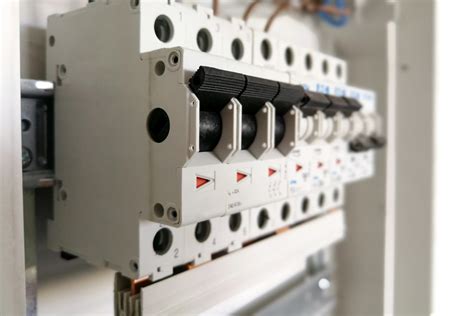

Pri zapojení v rozvádzači je kľúčový rozdiel medzi jednopólovými (1P) a dvojpólovými (2P) ističmi:
| Typ ističa | Funkcia | Použitie |
|---|---|---|
| 1P (Jednopólový) | Odpája iba fázový vodič | Jednoduché svetelné okruhy |
| 2P (Dvojpólový) | Súčasne odpája fázu aj neutrál | Hlavný vypínač, výkonné spotrebiče |
Bezpečnostné upozornenie
Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár s platným osvedčením podľa vyhlášky č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže viesť k ohrozeniu zdravia, majetku a k problémom pri poistnom plnení v prípade škodovej udalosti.
