Elektrické podlahové kúrenie predstavuje moderný a efektívny spôsob vykurovania, ktorý sa vyznačuje predovšetkým rovnomerným rozložením tepla po celej ploche miestnosti. Tento systém funguje na princípe premeny elektrickej energie na teplo priamo v vykurovanej miestnosti, čím sa minimalizujú straty pri transporte energie. Účinnosť premeny je takmer 100%. Vykurovanie je ekologické, nevyžaduje komín ani sklad paliva a rozvod elektrickej energie je jednoduchší a lacnejší v porovnaní s inými vykurovacími systémami.
Systémy elektrického podlahového kúrenia majú široké možnosti využitia. Môžu slúžiť ako základný zdroj tepla alebo ako doplnkové vykurovanie na temperovanie podlahy na príjemnú teplotu. Vzhľadom na rôzne režimy vykurovania, od ktorých sa odvíja konštrukcia podlahy a výkon zdroja tepla, je systém vhodný pre novostavby aj rekonštrukcie. Môže byť inštalovaný do celej plochy podlahy alebo len do jej častí. Vzhľadom na to, že nehrozí riziko zamrznutia, je vhodný aj pre priestory vykurované len občasne.
História elektrického vykurovania na Slovensku siaha do 30. rokov 20. storočia, no jeho rozvoj bol obmedzený nedostatkom elektrickej energie a rozvodných sietí. Významnejší rozvoj nastal v 60. rokoch s podporou energetiky akumulačných odberov a zavedením zvýhodnenej tarify. Prísne požiadavky na tepelno-technické vlastnosti obvodového plášťa spomaľovali rozvoj. Po roku 1969 sa elektrická energia stala médiom na riešenie čistoty ovzdušia, najmä pri novostavbách a ako náhrada pevných palív. Tlak na rozvoj nastal po ropnej kríze v roku 1973, keď narástli ceny tekutých palív a rozvíjali sa technické prostriedky riadenia spotreby elektriny. V 80. a najmä 90. rokoch nastal prudký rozvoj vďaka novým typom vykurovacích zariadení a priaznivejšej cene elektrickej energie po ropnej kríze v roku 1991. V tomto období bolo približne 40 000 bytov vykurovaných elektrinou, z čoho 90% tvorili akumulačné pece. Po roku 1993 nastal rýchly rozvoj priamo-výhrevného elektrického vykurovania, čo však spôsobilo problémy s nedostatočnou kapacitou sietí a prehĺbením rozdielov v dennom diagrame zaťaženia. Od konca 90. rokov sledujeme mierny pokles záujmu spôsobený rastom cien elektrickej energie. V súčasnosti predstavuje elektrické vykurovanie na Slovensku približne 4%.
Konštrukcia podlahovej vykurovacej plochy
Konštrukcia podlahovej vykurovacej plochy závisí od zvoleného pracovného režimu vykurovacieho systému: akumulačný, polo-akumulačný alebo priamo-výhrevný. Tieto režimy určujú požiadavky na hrúbku akumulačnej vrstvy, hĺbku uloženia vykurovacích prvkov, kvalitu tepelnej izolácie a typ podlahovej krytiny.
Akumulačný režim
Tento systém je charakterizovaný najmasívnejšou podlahovou konštrukciou. Akumulačnú dosku tvorí betónová vrstva s hrúbkou 90 až 150 mm, v závislosti od potreby akumulácie. Vykurovacie prvky sa kladú približne do jej spodnej tretiny, pričom betonáž prebieha v dvoch fázach. Pre minimalizáciu úniku tepla smerom nadol je nevyhnutná kvalitná tepelná izolácia s hrúbkou 50 až 60 mm uložená pod vykurovacou plochou.
Polo-akumulačný režim
Rozložený čas nabíjania s možnosťou dobitia v prípade potreby umožňuje menšiu hrúbku akumulačnej vrstvy, ktorá postačuje 60 až 90 mm. Vykurovacie káble sa kladú približne do polovice tejto vrstvy. Tepelnoizolačná vrstva má obdobnú konštrukciu a kvalitu ako pri akumulačnom režime.
Priamo-výhrevný režim
Keďže sa elektrická energia odoberá zo siete počas celého pracovného cyklu, nie je potrebné uskladňovať teplo. Betónová vrstva slúži len na uloženie vykurovacích prvkov a jej hrúbka je maximálne 50 mm, alebo sa vykurovacie prvky kladú priamo pod nášľapnú vrstvu pre väčšiu dynamiku systému. Vykurovacie káble sa umiestňujú čo najbližšie k povrchu podlahy. Inštalovaný príkon zdroja tepla je o jednu tretinu až polovicu nižší ako v akumulačnom režime, pohybuje sa v rozpätí 80 až 140 W/m².

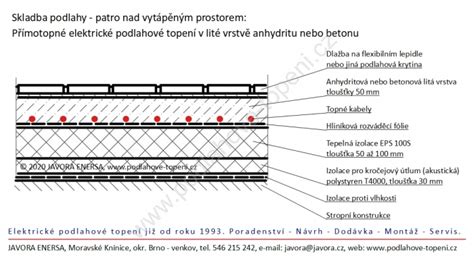

Návrh skladby podlahy a tepelné vlastnosti
Pre optimálnu funkciu systému elektrického podlahového kúrenia je kľúčový správny návrh skladby jednotlivých vrstiev nad a pod rovinou uloženia vykurovacích káblov, ich hrúbka a tepelná vodivosť. Tepelné odpory týchto vrstiev ovplyvňujú povrchovú teplotu prvkov vykurovacej sústavy. Je potrebné zabezpečiť, aby sa neprekročila maximálna hodnota stanovená výrobcom, aby nedochádzalo k prehrievaniu izolačných obalov a degradácii, čím by sa znižovala životnosť prvkov. Materiál obklopujúci vykurovací prvok by mal mať tepelnú vodivosť väčšiu než 0,1 W/m pre bezproblémový odvod tepla.
Typy vykurovacích prvkov
Priama premena elektrickej energie na tepelnú energiu sa uskutočňuje v samotných vykurovacích prvkoch. Vhodnou voľbou materiálu vodiča a jeho geometrickými rozmermi možno ovplyvniť výsledný tepelný výkon kábla aj tepelné zaťaženie materiálov kábla.
Vykurovacie káble
Odporové jadrá môžu mať kruhový prierez alebo tvar plochého pásika. Vyrábajú sa z kovových zliatin medi s prísadou niklu, mangánu alebo chrómu. Vyznačujú sa malým súčiniteľom tepelnej rozťažnosti a malým teplotným súčiniteľom odporu. Priemery sa pohybujú od 0,1 do 4 mm, s tepelným výkonom od 5 do 70 W/m, ktorý závisí od prierezu kábla a počtu jadier.
Samoregulačné vodiče
Tieto vodiče pozostávajú z dvoch paralelných medených laniek, medzi ktorými je mostík z teplotne závislého odporového prvku. Môžu byť jednoduché alebo dvojité, vyrobené na báze polymérov. Ich základnou funkciou je izolácia vodiča a odvod tepla.
Materiály izolácie a opláštenia
Materiál izolačných obalov a prípadne opláštenia vykurovacích káblov môže byť rôzny a vzájomne sa ovplyvňovať, najmä pri vyšších teplotách. Tvorí ich kovové opletenie, opláštenie alebo ich kombinácia. Najčastejšie sa používajú vodiče s jedným alebo dvoma jadrami a dvojitým izolačným obalom, prípadne s ochranným opletením. Slúžia na veľkoplošné vykurovanie a temperovanie interiérov alebo vonkajších plôch (ochrana pred námrazami). Ukladajú sa do betónových alebo mazaninových vrstiev podláh alebo pod dlažbu, sú vhodné aj do vlhkých miestností.
Pre aplikáciu na vyhrievanie interiérov sa používajú káble s výkonom 10 až 20 W/m. Na vyhrievanie exteriérov sú dovolené vyššie výkonové zaťaženia v závislosti od ochladzovacích podmienok. Káble vytvárajú vykurovacie okruhy s studenými vodičmi na koncoch, ktoré umožňujú pripojenie k napätiu 230 V (zriedkavejšie 400 V). Zahrievajú sa na maximálnu teplotu jadra 80 °C.
Vykurovacie rohože
Vykurovacia rohož pozostáva z nosného tkaniva, ku ktorému je meandrovito prichytený vykurovací kábel s priemerom maximálne 3 mm. Na oboch koncoch má studené medené vodiče. Celková hrúbka rohože je približne 2,5 až 3,5 mm. Štandardná šírka je 0,5 m, dĺžky od 1 do 20 m, s plošným výkonom od 100 do 160 W/m².
Rohože sú určené predovšetkým na interiérové vykurovanie, hlavné alebo doplnkové. Vďaka malej hrúbke sú vhodné pri renovácii podláh. Výhodou je skrátenie času montáže a obmedzenie možnosti vzniku chýb.
Vykurovacie fólie
Vykurovací prvok pozostáva z dvoch laminovaných polyesterových fólií s vrstvou homogenizovaného grafitu medzi nimi. Po bokoch fólie sú napájacie vodiče. Aktívna šírka fólie je 0,5 m, pasívne pásy na fixáciu majú šírku 0,05 m. Celková šírka je 0,6 m.
Vyrábajú sa s plošnými výkonmi 150 a 200 W/m² pre inštaláciu do betónu, 60 W/m² pre drevené podlahy a 80 W/m² pre laminátové podlahy. Celková hrúbka fólie je približne 0,4 mm.
Spôsoby inštalácie
Pri priamom spôsobe vykurovania sa vykurovacie prvky môžu uložiť priamo na tepelnú izoláciu a následne sa zalejú betónovou mazaninou alebo cementovým poterom. Pri použití termokáblov sa medzi ne a izoláciu položí drôtená sieť; vykurovacia rohož alebo fólia sa fixuje priamo na izoláciu. Musí byť zabezpečený bezproblémový odvod tepla z povrchu vykurovacích prvkov, inak dochádza k ich prehrievaniu a zníženiu životnosti.
Tento spôsob sa používa na dosiahnutie maximálnej dynamiky systému a pri renovácii starých podláh, alebo tam, kde nie je dostatočná konštrukčná výška miestnosti. Vykurovacie prvky sa kladú priamo na tepelnoizolačnú vrstvu novej alebo jestvujúcej podlahovej konštrukcie.
Pri inštalácii do drevených podláh sa vykurovacie prvky kladú na tepelnú izoláciu podľa rovnakých zásad ako pri "mokrom" spôsobe. Vykurovacie prvky sa pri prevádzke systému zahrievajú rovnomerne po celej dĺžke alebo ploche, čím sa dosahuje rovnomerná povrchová teplota podlahovej vykurovacej plochy.
Z hľadiska horizontálneho teplotného gradientu možno sledovať pokles teplôt v smere od vonkajšej steny k vnútornej, podobne ako pri teplovodnom type. Tento úkaz sa dá čiastočne odstrániť vytvorením okrajových zón s vyšším plošným výkonom.
Postup montáže a materiály
Podlahová vykurovacia plocha sa kladie po ukončení všetkých omietkarských prác a položení izolácií. Do miest, kde budú regulátory, sa osadia inštalačné škatule. Umiestnenie regulátorov závisí od funkcie miestnosti a požiadaviek investora. Termostaty s priestorovými snímačmi teploty by mali byť umiestnené tak, aby ich funkciu neovplyvňovali nežiaduce faktory ako oslnenie, osálanie vykurovacím telesom, prievan a pod.
Termostaty sa napoja na prívod elektrickej energie. Vykurovacie prvky musia byť pevne pripojené cez regulátor; pohyblivý prívod nie je povolený. Rozmiestnenie napájacích miest sa realizuje podľa technickej dokumentácie. Od termostatu smerom k podlahe musia byť vedené dve ohybné elektroinštalačné rúrky na pripojenie studenej časti vykurovacieho kábla a na snímač teploty podlahy.
Vykurovacie prvky sa kladú podľa vopred vyhotovených plánov pre každú miestnosť, kde sa zakreslí rozmiestnenie vykurovacích meandrov, pásov rohoží alebo fólií a miesta vývodov studených koncov do inštalačných škatúľ. Vykurovacie prvky sa kladú len do voľných, nezastavaných plôch, preto je potrebné poznať aspoň približné rozmiestnenie zariaďovacích predmetov v miestnosti.
Akumulačný a poloakumulačný spôsob
Na protivlhkostnú izoláciu sa kladie vyrovnávacia betónová vrstva (1/3 až 1/2 hrúbky výslednej betónovej platne, určená projektantom). Betónová zmes musí byť dokonale zhutnená, bez ostrých úlomkov, s hladkým povrchom bez výstupkov a nerovností. Aby sa predišlo poškodeniu prvkov a dodržal sa predpísaný vzájomný rozstup káblov, musia byť káble pri montáži pevne fixované k podkladu.

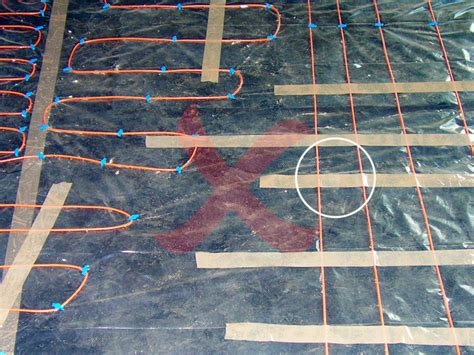

Na uchytenie vykurovacích káblov sa zvyčajne používajú inštalačné pásy, ktoré sa ukotvujú do betónovej dosky kolmo na smer kladenia termokáblov. Vzdialenosť pásov by mala byť maximálne 1 m. Ďalšou možnosťou je uchytenie káblov k oceľovej sieti, najmä pri malej hrúbke betónovej dosky alebo ak je výstuž predpísaná zo statických dôvodov.
Hrúbky vrstiev a materiály podlahy
Pri výbere vhodného materiálu pre podlahové vykurovanie je dôležité zohľadniť jeho tepelné vlastnosti - predovšetkým tepelný odpor a tepelnú vodivosť. Tieto faktory určujú, ako efektívne sa teplo prenesie z vykurovacieho systému do miestnosti.
Podlahová krytina
Z hľadiska prestupu tepla je najlepšia keramická dlažba, ktorá má vysokú tepelnú vodivosť a nízky tepelný odpor. Efektívne prenáša teplo a zabezpečuje rovnomerné vykurovanie. Vinylová podlaha má tiež nízky tepelný odpor a vynikajúcu odolnosť voči vlhkosti, čo ju robí ideálnou voľbou pre kúpeľne a kuchyne.
Pri laminátových podlahách sa tepelný odpor pohybuje v rozmedzí 0,04 - 0,07 m²K/W, čo môže mierne ovplyvniť efektivitu vykurovania. Pri drevených podlahách zohráva úlohu aj hrúbka materiálu - čím hrubšie dosky, tým viac sa znižuje efektivita prenosu tepla. Odporúčajú sa podlahy určené priamo na podlahové vykurovanie, s menším formátom a hrúbkou do 8 mm.
Plávajúca podlaha (drevená alebo laminátová s podložkou) s penovou podložkou má horší prestup tepla. Lepené drevené parkety majú lepší prestup tepla ako laminátová podlaha na podložke.
Roznášacia vrstva (poter)
Normová hodnota hrúbky cementového poteru vrátane uloženej vykurovacej rúrky je 65 mm, pričom prekrytie trubky by malo byť aspoň 45 mm. Pri nedostatočnej konštrukčnej výške je možné cementový poter zameniť za anhydritový, ktorý umožňuje rýchlejší nábeh podlahovky, má lepšiu elasticitu a menšie nároky na konštrukčnú výšku. Minimálne krytie pri anhydritovom poteri by malo byť aspoň 35 mm.
Tepelná izolácia
Minimálna normová hodnota tepelného odporu (0,75 m²K/W) pre priestory medzi vykurovanými priestormi zodpovedá 30 mm systémovej doske. Tá zabezpečí smer tepelného toku nahor a útlm kročajového hluku (pri EPS-T). Pre spodné podlažie nad zeminou je požadovaná hodnota tepelného odporu 2,50 W/m²K, čo zodpovedá minimálnej hrúbke 100 mm polystyrénu (EPS). V takom prípade sa použije 30 mm systémová doska a podloží sa 70 mm prídavnej izolácie.
Ak sa systémová doska nepoužije, je potrebné použiť stavebný polystyrén EPS určený pre podlahové systémy (odolávajúci zaťaženiu minimálne 100 kPa), označovaný ako EPS100.
Čím viac tepelnej izolácie, tým lepšie. Minimálna výsledná výška podlahy medzi vykurovanými priestormi je približne 110 mm (15 mm krytina + 65 mm poter + 30 mm systémová doska). Na prízemí k tomu treba pridať minimálnu izoláciu nad zeminou.
Prídavná tepelná izolácia
Podlahová fólia je nevyhnutnou súčasťou systému. Alternatívou sú izolačné dosky s cementovým povrchom alebo bez neho, ktoré poskytujú vynikajúcu tepelnú izoláciu. Systémové dosky ponúkajú aj praktické riešenie pre inštaláciu vykurovacích rúrok.
Pri rozhodovaní medzi anhydritovým a cementovým poterom je kľúčové zvážiť ich tepelné vlastnosti. Anhydritový poter má vynikajúcu tepelnú vodivosť pre rýchlejšie šírenie tepla. Cementový poter sa vyznačuje vysokou pevnosťou, no jeho vyšší tepelný odpor môže spomaliť nábeh vykurovania. Je ideálny do priestorov s vyššou vlhkosťou alebo tam, kde je potrebná mimoriadna mechanická odolnosť.
Inštalácia a najčastejšie chyby
Správna inštalácia podlahového vykurovania s izoláciou si vyžaduje dôkladnú prípravu a dodržiavanie postupov. Kvalitná izolácia minimalizuje tepelné straty a zvyšuje účinnosť systému. Kľúčová je hrúbka izolačnej vrstvy, ktorá závisí od typu podlahy a vykurovacieho systému; všeobecne platí, že čím hrubšia izolácia, tým lepšia ochrana pred tepelnými stratami.
Najčastejšie chyby pri inštalácii zahŕňajú nesprávne umiestnenie izolačných materiálov, ich nedostatočnú hrúbku, chýbajúcu rovinnosť podkladu (tolerancia 2 mm na 2 m), nesprávne dimenzovanie výkonu, zanedbanie izolácie, poškodenie vykurovacích prvkov, nesprávne zapojenie elektroinštalácie alebo nevykonanie meraní a kontrol.

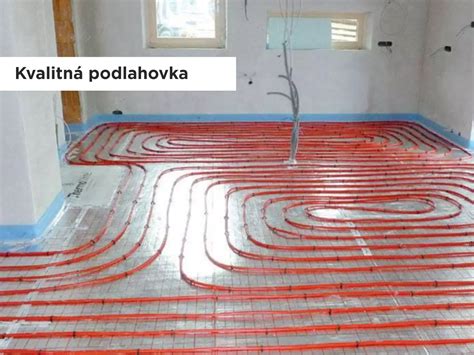

Príprava podkladu: Podklad musí byť vyrovnaný, očistený a vysušený. Položí sa nepriepustná fólia, následne polystyrén a potom vrstva fólie s kotevnou sieťou na upevnenie rúrok. Po klasickej izolácii nasleduje reflexná vrstva (napr. hliníková fólia), ktorá zabráni praskaniu poterovej dosky.
Dilatačný pás je potrebné inštalovať po obvode každej miestnosti s podlahovým kúrením, aby kompenzoval tepelnú rozťažnosť podlahovej konštrukcie.
Pred pokládkou finálnej podlahovej krytiny sa musí vykonať vykurovacia skúška podlahy (trvá niekoľko dní a vykonáva sa mesiac pred pokládkou krytiny). Vlhkosť cementového poteru nesmie pred inštaláciou podlahy prekročiť 1,64 % CM.
Pri inštalácii do poteru sa získa akumulačný typ kúrenia s dlhším udržaním tepla. Pri inštalácii do poteru nie sme obmedzovaní výberom podlahovej krytiny. Betónový poter má lepšiu akumulačnú schopnosť, anhydrit má rýchlejší nábeh, ale je drahší.
Vykurovacie fólie sa inštalujú pod plávajúcu podlahu (suchá skladba) alebo pod poter. Pri inštalácii pod plávajúcu podlahu sa fólia inštaluje až po dokončení všetkých prác, pred položením podlahy. Pri inštalácii pod poter sa fólia inštaluje tesne pred liatím poteru. Vopred treba určiť miesta s pevne uloženým nábytkom a fóliu tam neinštalovať.
Pri inštalácii vykurovacích rohoží je potrebné ich po pokládke zaliať do flexibilného lepidla alebo samonivelačnej hmoty, následne je možné pokladať dlažbu, vinyl alebo linoleum. Fólie nie sú vhodné do vlhkých priestorov.
Pri použití vykurovacích rohoží Ecofloor a izolačných dosiek F-board sa teplotná sonda odporúča vložiť do husieho krku tak, aby bolo možné ju v prípade poruchy jednoducho vytiahnuť. Sonda v husom krku sa uloží medzi smyčky vodiča. Pre presné meranie teploty by mala byť podlahová sonda čo najvyššie k podlahe.
Pre elektrické podlahové kúrenie je možné použiť vykurovacie káble, rohože alebo infra fólie. Spoločnou charakteristikou je premena elektrickej energie na teplo vo vykurovacom jadre. Efektivita a účinnosť kúrenia závisí od správneho návrhu a montáže.
Regulácia a životnosť
Elektrické podlahové kúrenie umožňuje jednoduchú reguláciu teploty pre každú miestnosť samostatne pomocou termostatu. Pri vykurovaní miestnosti prídavným telesom (napr. teplovzdušným krbom) môže priestorový termostat vypnúť podlahové kúrenie a podlaha vychladne. Prevádzka so sondou v podlahe obmedzujúcou hygienickú hranicu teploty (28 °C) zabezpečí, že podlaha zostane teplá aj pri kúrení v krbe, čo je komfortné, ale nie vždy ekonomické.
Povrchová teplota vykurovanej podlahy v obytných miestnostiach môže byť podľa hygienickej normy maximálne 28 °C. V kúpeľniach a umyvárňach nie je obmedzená a môže byť aj nad 30 °C.
Životnosť elektrických vykurovacích systémov závisí od prevádzkových hodín, spôsobu uloženia a regulácie. Pri správnom návrhu a inštalácii je životnosť minimálne 30 až 50 rokov, čo sa rovná životnosti stavebnej časti.
Vonkajšie plochy a ochrana proti námraze
Pre vonkajšie plochy ako sú "koľaje" pre autá alebo chodníky sa inštalujú vodiče s vyšším príkonom (250 W/m²-300 W/m²), nie však po celej ploche, ale len na exponovaných miestach. Roztopenie snehu môže trvať niekoľko hodín v závislosti od počasia.
Pre odkvapy a zvody sa používa plošný výkon 30-40 W/m, v nadmorských výškach okolo 1000 m a vyššie potom 60 W/m a viac. Na tieto účely sa používa vodič s výkonom 20 W/m, ktorý sa inštaluje dvakrát pre pokrytie väčšej plochy. Pri strechách sa vodič inštaluje "pilkovaním" s plošným príkonom cca 200 W/m², pri vyšších nadmorských výškach minimálne 250 W/m².
Pre ochranu potrubí sa používajú vodiče s výkonom 10 W/m. Celkový príkon vodiča závisí od teploty okolia, hrúbky a typu tepelnej izolácie a požadovanej teploty prepravovaného média.
