Elektrické chladenie: Princípy, technológie a aplikácie

Skúmanie sveta nástrojov a zariadení odhaľuje fascinujúcu oblasť chladiacich systémov. Na prvý pohľad sa môžu zdať nenáročné, ale ich zložitá pracovná kompatibilita výrazne ovplyvňuje životnosť a výkon vašich obľúbených nástrojov a zariadení. Bez efektívneho chladenia sú mnohé zariadenia náchylné na opotrebovanie, čo môže viesť k ich predčasnému zlyhaniu. Systémy chladenia, najmä tie využívajúce elektrickú energiu, predlžujú životnosť zariadení a zabezpečujú ich optimálny výkon. Poďme sa pozrieť, ako fungujú elektrické chladiace systémy a ako ovplyvňujú kvalitu a spoľahlivosť.

Úvod do chladenia

Definícia a význam chladenia

Chladenie možno definovať ako proces odstraňovania tepla z určitého objektu alebo priestoru, čím sa dosahuje nižšia teplota. Je to kľúčový aspekt mnohých technológií a systémov, ktoré zabezpečujú optimálne podmienky pre naše každodenné aktivity a priemyselné procesy. Chladenie je v podstate prečerpávanie tepla, ktoré odoberáme ochladzovanej látke alebo priestoru a odvádzame ho do inej látky alebo priestoru.

Základné princípy prenosu tepla

Na pochopenie, ako chladenie funguje, je potrebné sa oboznámiť s niektorými kľúčovými fyzikálnymi princípmi prenosu tepla z teplejšieho do chladnejšieho prostredia. Existujú tri základné spôsoby šírenia tepla:

• Vedenie (kondukcia): Prenos kinetickej energie prebieha medzi časticami látky (atómy, molekuly), ktoré sa navzájom zrážajú. Je najvýznamnejšie v tuhých látkach, najmä v kovoch, ktoré sú dobrými vodičmi tepla.
• Prúdenie (konvekcia): Nastáva v kvapalinách a plynoch, keď sa ohriata časť látky pohybuje a prenáša teplo so sebou.
• Sálanie (radiácia): Je prenos tepla elektromagnetickým žiarením, ktoré vzniká pri tepelnom pohybe častíc.

Aktívne a pasívne chladenie

Proces chladenia sa môže uskutočňovať rôznymi spôsobmi:

• Aktívne chladenie: Využíva mechanické alebo elektrické zariadenia, ako sú klimatizácie, chladničky alebo ventilátory. Tieto systémy prinášajú vonkajší zdroj energie, ktorý poháňa prietok chladiaceho média, čím dokážu prenášať teplo z jedného bodu do druhého, a to aj oproti prirodzenému teplotnému spádu.
• Pasívne chladenie: Zahŕňa metódy ako ventilácia, tienenie a izolácia, ktoré znižujú teplotu bez použitia dodávanej energie zvonku. Využíva termodynamické princípy, aby sa teplo prenášalo výhradne konvekciou, vedením alebo žiarením. Pasívne chladiče neobsahujú žiadne pohyblivé časti.

Základné fyzikálne princípy elektrického chladenia

Teplo, teplota a fázové zmeny

Teplo je forma energie, ktorá sa prenáša medzi objektmi s rôznymi teplotami. Teplota je mierou priemernej kinetickej energie častíc v substancii. Elektrické chladenie často využíva fázové zmeny (napríklad z kvapalného na plynný stav) na absorpciu tepla. Napríklad, chladivo v chladničkách prechádza fázovými zmenami a tým odoberá teplo z vnútorného prostredia.

Termodynamika a zákon zachovania energie

Zákony termodynamiky sú základom pre pochopenie chladenia. Zákon zachovania energie hovorí, že energia nemôže byť vytvorená ani zničená, iba prenesená z jedného systému do druhého. Chladiace zariadenia prenášajú teplo z prostredia s nižšou teplotou do prostredia s vyššou teplotou, pričom sa spotrebúva mechanická práca alebo iná energia (obvykle elektrická).

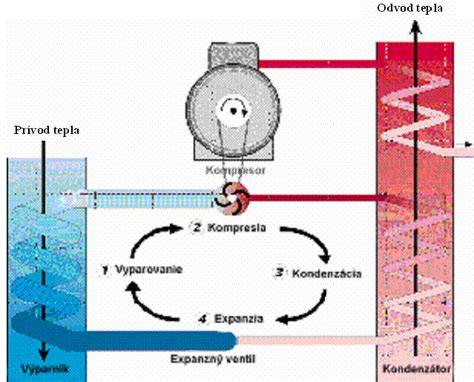

Parný kompresorový chladiaci cyklus: Srdce elektrického chladenia

Parný kompresorový chladiaci cyklus je najčastejšie využívaný cyklus a je súčasťou väčšiny chladničiek a klimatizačných jednotiek. Vodný chladič udržiava chladiaci účinok prostredníctvom nepretržitého opakovania procesu kondenzácie, stláčania, expanzie a odparovania, čím účinne odvádza teplo z požadovanej látky a priestoru a zároveň zabezpečuje pohodlné prostredie.

Kľúčové komponenty v akcii

Na dosiahnutie maximálneho chladiaceho výsledku spolupracuje niekoľko hlavných komponentov:

• Kompresor: Zvýšenie výkonu chladiva

  Kompresor je rozhodujúci komponent, prostredníctvom ktorého sa spúšťa chladiaci cyklus. Jeho hlavnou funkciou je zvýšiť teplotu a tlak chladiva. Stláča pary chladiva s nízkym tlakom, čím zvyšuje energiu chladiva a pripravuje ho na uvoľnenie tepla v kondenzátore. Účinnosť kompresora ovplyvňuje celý chladiaci systém. Technologický pokrok v kompresoroch, ako sú skrutkové, rotačné a variabilné typy, zlepšil celkovú účinnosť a prispel k úspore energie.

• Kondenzátor: Uvoľňovanie tepla do okolia

  Po opustení kompresora je chladivo vo vysokotlakovom a vysokoteplotnom parnom stave. Kondenzátor uvoľňuje teplo, ktoré chladivo absorbuje počas fázy kompresie, do vonkajšieho prostredia. Vysokotlaková para chladiva prúdi do kondenzátora (obvykle vo vonkajšej jednotke), kde prostredníctvom cievok dochádza k výmene tepla s okolitým vzduchom alebo vodou. Týmto procesom chladivo stráca energiu a mení sa z vysokotlakovej pary na vysokotlakovú kvapalinu. Rozptyl tepla zabezpečuje fázovú zmenu, ktorá je nevyhnutná pre ďalší chladiaci cyklus.

  Kondenzačná špirála je výmenník tepla v kondenzačnej jednotke. Teplo sa prenáša z vysokotlakového chladiva do okolitého vzduchu alebo vody. V kondenzačnej špirále rozptyl tepla umožňuje chladivu prejsť fázovou zmenou a uvoľniť teplo.

• Expanzný ventil: Regulácia toku

  Expanzný ventil riadi vysokotlakovú kvapalinu do výparníka. Spôsobuje náhly pokles tlaku a teploty chladiva. V dôsledku tejto expanzie sa chladivo stáva zmesou kvapaliny a pary, čím sa pripravuje na proces odparovania.

• Výparník: Premena tepla na chlad

  Výparník absorbuje teplo z okolia a spôsobí odparovanie chladiva. Vďaka tomuto procesu dochádza k ochladzovaniu. Chladivo premieňa kvapalinu na paru absorbovaním tepla z priestoru. Tento endotermický proces vytvára chladiaci efekt. Vo výparníku sa vyžaruje tekutina, čím odoberá teplo v chladničke.

  Cievka výparníka je výmenník tepla umiestnený vo vnútornej jednotke alebo v chladenom priestore. Nízkotlakové chladivo absorbuje teplo z okolia, čo umožňuje jeho odparovanie a ochladzovanie vzduchu a okolia.

• Chladivo: Nosič tepla

  Chladivo prechádza fázovými zmenami počas chladiaceho cyklu, pričom striedavo absorbuje a uvoľňuje teplo. Prenáša teplo cez hlavné komponenty, ako sú kompresor, kondenzátor, expanzný ventil a výparník. Napríklad elektrická kompresorová chladnička používa ako chladivo difluór (ledon).

Tieto komponenty spolupracujú na prenose tepla z interiéru do exteriéru, čím udržiavajú kontrolovanú a pohodlnú teplotu. Okrem toho sú nainštalované komponenty, ako je obehové čerpadlo, vodou chladený kondenzátor a riadiaci systém, aby sa zvýšila prispôsobivosť a efektivita aplikácií.

Elektrická kompresorová chladnička

Princíp elektrickej kompresorovej chladničky spočíva v tom, že plynné chladivo je nasávané a stláčané kompresorom, následne skvapalnené v kondenzátore a za expanzným ventilom sa zasa odparuje vo výparníku. Ak pri skvapalňovaní používame elektrickú energiu, hovoríme o elektrickom chladení.

Priame a nepriame chladenie

• Priame chladenie: Teplo ochladzovanej látke sa odoberá priamo chladivom prostredníctvom výparníka, alebo sa odvádza k výparníku vzduchom. Výhodou tohto spôsobu je menší teplotný rozdiel a teda vyššia účinnosť chladenia.
• Nepriame chladenie: Teplo ochladzovanej látke sa odoberá prostredníctvom teplonosnej látky, a až táto ho odovzdáva vo výparníku.

Typy chladiacich zariadení a systémov

Existujú rôzne typy chladiacich zariadení a systémov, pričom každý systém je navrhnutý tak, aby vyhovoval špecifickým potrebám. Výber závisí od faktorov, ako sú podmienky prostredia, teplotné požiadavky a chladiace zaťaženie.

Typy vodných chladičov podľa kondenzátora

Podľa typu kondenzátora sa vodné chladiče dodávajú v dvoch hlavných typoch:

• Vodou chladené vodné chladiče

  Tieto chladiče používajú vodu ako kondenzačné médium a pozostávajú z dvoch vodných slučiek v systéme. Pracujú s chladiacou vežou, ktorá produkuje chladenie privádzaním vzduchu a vody do kontaktu. Chladiaca voda je privádzaná do kondenzačnej jednotky, ktorá pomáha ochladzovať chladivo. Vodou chladené chladiče sa používajú v obrovských priemyselných odvetviach, kde je k dispozícii chladiaca voda, a zabezpečujú vysokoúčinné chladenie v porovnaní s typmi chladenými vzduchom.

• Vzduchom chladené vodné chladiče

  Vzduchom chladené chladiče vymieňajú teplo medzi chladivom a vzduchom, ktorý využívajú ako kondenzačné médium. Sú vybavené rebrovanými cievkami, ktoré zväčšujú povrchovú plochu kondenzátora pre kontakt so vzduchom. Viaceré ventilátory môžu fúkať vzduch cez cievku pre ďalší prenos tepla. Kondenzátor odoberá teplo v závislosti od rýchleho prúdenia vzduchu cez špirály a teplého vzduchu. Veľkou výhodou použitia vzduchom chladených chladičov vody je ich najnižšia cena a ľahká inštalácia bez potreby ďalšej infraštruktúry.

Tepelné čerpadlá: Dvojaká funkcia

Tepelné čerpadlo je zariadenie, ktoré dokáže presúvať energiu (teplo) z jedného prostredia do druhého. V zime môže slúžiť na vykurovanie a v lete na chladenie. Funguje na podobnom princípe ako chladnička, ale s opačným smerom prenosu tepla. Chladiace stroje a tepelné čerpadlá môžu pracovať s rovnakými chladiacimi cyklami a môžu byť aj rovnako skonštruované.

• Účel chladiaceho stroja: Udržiavať ochladzovaný priestor pri nižšej teplote, ako je teplota okolia. Produkcia tepla je len sprievodný jav jeho prevádzky.
• Účel tepelného čerpadla: Vykurovať priestor na teplotu vyššiu ako teplota okolia, pričom na vykurovanie sa použije energia odobraná zo zdroja o nízkej teplote.

Princíp tepelného čerpadla zahŕňa výparník, kde pracovné médium s nízkym bodom varu absorbuje teplo z chladnejšieho prostredia (napr. zem, voda, vzduch) a vyparuje sa. Kompresor následne stlačí plynné médium, čím sa zvyšuje jeho teplota. Horúce médium potom odovzdáva teplo do teplejšieho prostredia (napr. vykurovací systém domu) prostredníctvom kondenzátora.

Chladenie elektronických zariadení

S rozvojom technológií sú počítače nútené spracovávať čoraz viac údajov a čelia zložitým úlohám, zatiaľ čo výrobcovia sa snažia miniaturizovať elektronické zariadenia. Čo sa však nemení, je to, že elektronické obvody produkujú teplo. Keďže sa využíva čoraz väčší výpočtový výkon, úmerne tomu sa zvyšuje aj množstvo odvádzaného tepla.

Nadmerné teplo je jedným z najväčších nepriateľov elektronických systémov. Spôsobuje oveľa rýchlejšie opotrebenie elektronických komponentov, ako sú tranzistory, rezistory alebo relé. V osobitných prípadoch môžu vysoké teploty viesť dokonca k neopraviteľnému poškodeniu riadiaceho systému, pričom náklady na opravu takéhoto zariadenia môžu často prekročiť hranicu rentability. Preto je prioritou zabezpečiť primerané chladenie a ochranu pred prehriatím.

Úlohou chladiča je dosiahnuť takú mieru odvodu tepla, aby bola teplota aktívneho prvku (zdroja tepla) nižšia než je maximálna dovolená prevádzková teplota. Treba brať do úvahy aj závislosť životnosti a poruchovosti zariadenia od prevádzkovej teploty (pozri Arrheniovu rovnicu).

Všetky fázy prenosu tepla od jeho zdroja do okolitého prostredia sú charakterizované tzv. tepelným odporom (príp. jeho prevrátenou hodnotou, tepelnou vodivosťou) jednotlivých nadväzujúcich chladiacich stupňov, udávanou v K/W.

Typy chladiacich systémov pre elektroniku

Existuje niekoľko najbežnejších systémov chladenia a odvodu tepla používaných v elektronických systémoch. Líšia sa predovšetkým veľkosťou, chladiacim médiom a účinnosťou odvodu tepla.

• Pasívne chladiče (Heatsinky)

  Chladič je rebrovaný kovový prvok, ktorý sa používa na rozvod tepla z pomerne malej plochy súčiastky a jeho rozptýlenie do okolia. Najčastejšie sa používa v spojení s ventilátormi na zvýšenie účinnosti odvodu tepla. Podľa všeobecných zásad prenosu tepla platí, že čím väčšia je plocha, ktorá pohlcuje tepelné žiarenie, tým väčší je chladiaci výkon. V chladiči sú za maximalizáciu plochy prestupu tepla zodpovedné vhodne tvarované rebrá.

  Pasívne chladiče neobsahujú žiadne pohyblivé časti a na svoju funkciu nepotrebujú žiadnu energiu dodávanú zvonku. Pre zvýšenie rozvodu tepla je blok vytvorený z tepelne dobre vodivého kovu, obvykle hliníka, u najnáročnejších aplikáciách z medi (príp. ich kombinácie). Pre zvýšenie odvodu tepla žiarením sú obvykle čiernené (eloxované).

  Teplo zo zdroja tepla (obvykle polovodičový integrovaný obvod) je odvádzané cez polovodičový substrát, na ktorom je obvod vytvorený, na vývody súčiastky a do plastového puzdra obvodu. Vo výkonových súčiastkach (napr. CPU, FPGA) je potrebné vytvoriť lepšie podmienky na prestup tepla medzi aktívnou vrstvou a povrchom súčiastky, ako aj umožniť malý prechodový tepelný odpor medzi povrchom súčiastky a samotným chladičom.

  Prenos tepla medzi povrchom súčiastky a chladičom prebieha predovšetkým vedením tepla. Je potrebné zabezpečiť čo najväčšiu styčnú plochu. Pri nerovinnosti styčných plôch a pri ich zvýšenej drsnosti sa využívajú rôzne tepelne vodivé pasty, tmely a lepidlá. Pri ich aplikácii je potrebné sa snažiť o čo najtenšiu vrstvu, keďže majú obvykle tepelný odpor výrazne vyšší ako priamy kontakt chladeného povrchu a chladiča.

  Pre dostatočný odvod tepla je potrebné udržať chladený povrch v tesnom kontakte s chladičom aj počas pohybov vyvolaných zmenami teploty, vibráciami a nárazmi. Je pritom potrebné dbať na rozdielnu teplotnú rozťažnosť jednotlivých súčastí, aby nedošlo k nedovoleným pnutiam a následnému poškodeniu.

  Niekedy je potrebné dosiahnuť elektrickú izoláciu medzi povrchom súčiastky a chladičom. Vtedy sa medzi súčiastku a chladič umiestňuje tenká podložka z hmoty, ktorá má dobré elektrické izolačné vlastnosti, ale pritom je aj pomerne dobrým tepelným vodičom. Tradične sa na tento účel používali pláty sľudy, a v menej náročných aplikáciách kúsok špeciálneho papiera či textilu impregnovaného rôznymi látkami.

• Ventilátory

  Ventilátor je základné aktívne chladiace zariadenie, ktoré sa používa na odvádzanie tepla z elektronických zariadení. Konvekčné pohyby vzduchu, vynútené otáčajúcim sa rotorom ventilátora, spôsobujú, že teplo vznikajúce v elektronickom zariadení sa rozptyľuje a odvádza preč cez mriežky umiestnené v skrini počítača. Pohyb ventilátora spúšťa snímač teploty. Keď dôjde k prekročeniu určitej hodnoty, rotor ventilátora sa začne otáčať a jednotka sa ochladzuje.

  Dôležitou výhodou ventilátorov je, že fungujú aj ako "vysávač" vo vnútri počítačovej jednotky. Poprední výrobcovia v súčasnosti ponúkajú ventilátory, ktoré prechádzajú prísnymi testami hlučnosti. Pri používaní aktívneho chladenia však hrozí aj riziko poškodenia niektorej zo súčiastok ventilátora, napríklad hnacieho ústrojenstva alebo samotného poháňaného rotora.

• Tepelné trubice (Heatpipe)

  Tepelné trubice (heatpipe) slúžia na prenos tepla z miesta, kde je zdroj tepla (a kde nemožno zabezpečiť dostatočné chladenie), na iné miesto (až do jedného metra), kde sa účinné chladenie zabezpečiť dá. Podobne sa trubice používajú aj na odvod tepla z hermeticky uzatvoreného priestoru, kde sa nedá zabezpečiť prívod vzduchu. "Teplý koniec" trubice je pripevnený na zdroji tepla, a zo "studeného konca" je teplo odvádzané chladičom.

  Tepelná trubica je obvykle v tvare pomerne tenkej, sploštenej rúrky. Rúrka je uzavretá a je naplnená pracovnou kvapalinou s nízkou teplotou varu. Pri prirodzenom pohybe chladiva od chladeného miesta k chladiču je v týchto chladičoch zabezpečený obvykle gravitačný obeh. Ide o prenos tepla z chladeného miesta k výmenníku, ktorý sám je chladený vzduchom (obvykle hnaným ventilátorom). Keď sa kvapalina stáva parou, pohlcuje teplo, čím chladí.

• Peltierove moduly

  Peltierove moduly sú veľmi zaujímavým riešením chladenia elektronických obvodov, využívajúcim termoelektrický Peltierov jav. Konštrukcia zariadenia pozostáva z paralelne usporiadaných keramických dosiek, medzi ktorými sú striedavo umiestnené polovodiče typu n a typu p. Priamy kontakt medzi nimi je zabezpečený pomocou medených plôšok ako dopravného prostriedku pre elektróny. Pretekajúci elektrický prúd spôsobuje teplotné zmeny na prechode rozdielnych polovodičov.

  Medzi hlavné výhody tohto chladiaceho systému patrí bezporuchovosť, relatívne malá a kompaktná konštrukcia alebo absencia chladiva. Dôležitým aspektom je aj možnosť rozšíriť a zvýšiť kapacitu Peltierovho článku pomocou ďalších modulov (teplá strana prvého modulu sa potom pripojí k "studenej" strane ďalšieho modulu). Schopnosť prijímať teplo závisí od dostupnosti priestoru a od hodnoty elektrického prúdu. Články nájdu uplatnenie v náročných podmienkach prostredia, ako je napríklad vysoká prašnosť.

• Kvapalinové chladiace systémy (vodné bloky)

  Účinný odvod tepla v pokročilej výkonnej elektronike si vyžaduje vysoký chladiaci výkon. Je dôležité vedieť, že tepelná kapacita vzduchu je približne 1, zatiaľ čo voda má kapacitu približne 4000. Preto náročné elektronické zariadenia využívajú kvapalinové chladiace systémy. Takzvané vodné bloky sú skonštruované na princípe obtekania chladiča vodou alebo inou chladiacou kvapalinou v uzavretom plášti. Za pohyb kvapaliny je zodpovedný systém čerpadiel.

  Systémy kvapalinového chladenia si vyžadujú vysoký stupeň výrobnej presnosti, keďže kontakt s vodou nebude prospešný pre elektricky napájané systémy. Aj keď je systém naplnený elektricky nevodivou látkou a samotný kontakt nezničí zariadenie, strata média zastaví proces chladenia. Extrémnym prípadom kvapalinového chladenia je priame ponorenie chladených súčiastok či zostáv do prúdiacej chladiacej kvapaliny. Zásadná je pritom dokonalá elektrická nevodivosť chladiva, jeho absolútna čistota a zabezpečenie jeho dostatočného pohybu v každom mieste chladeného zariadenia.

  Takýmto spôsobom je možné chladiť aj vysokovýkonné obvody, ktoré musia byť z konštrukčných dôvodov umiestnené tesne vedľa seba vo veľkom množstve. Hoci táto technológia bola známa už v 40. rokoch 20. storočia, priemyselné využitie našla až o 20 rokov neskôr.

Moderné chladiace systémy

Okrem základných princípov sa neustále vyvíjajú aj moderné, často elektricky riadené alebo napájané, chladiace systémy, ktoré zvyšujú komfort a efektivitu v rôznych aplikáciách.

• Stropné chladenie

  Stropné chladenie je inovatívne riešenie, ktoré ponúka zdravšiu a príjemnejšiu alternatívu ku klasickej klimatizácii. Jeho princíp spočíva vo veľkoplošnom chladení pomocou chladiacej vody cirkulujúcej v zabudovaných rúrkach v strope. Systém využíva sálanie, ktoré je prirodzenejšie než prúdenie vzduchu a nevyžaduje údržbu.

  Výhody stropného chladenia zahŕňajú zdravotnú nezávadnosť (prirodzené sálanie bez nepríjemného prúdenia vzduchu), tichý chod (systém je takmer nepočuteľný), energetickú efektívnosť (nízka spotreba energie) a estetiku (systém je neviditeľný). Systém je možné využiť aj na vykurovanie. Pri výbere je dôležité zohľadniť konštrukciu domu: betónové stropy sú cenovo najpriaznivejšie, pre ostatné konštrukcie je vhodný stropný systém pod omietku, a pre podkrovia či ľahké stavby je najlepšou voľbou stropné chladenie v sadrokartóne, ktoré je však najdrahšie.

• Adiabatické chladenie

  Adiabatické chladenie je ekologické a energeticky úsporné riešenie pre veľké priestory, ako sú haly či sklady. Využíva odparovanie vody na ochladenie vzduchu, čím sa dosahuje zníženie teploty s nízkou spotrebou energie.

• Fancoil chladenie

  Fancoil jednotky umožňujú efektívne a úsporné chladenie v budovách, zabezpečujú stabilnú teplotu v jednotlivých miestnostiach a znižujú náklady na prevádzku chladiacich zariadení.

• Výrobníky ľadu

  Výrobníky ľadu zabezpečujú rýchle a flexibilné chladenie potravín počas manipulácie a prepravy, dopĺňajú chladiarenské zariadenia a zvyšujú stabilitu teplotného reťazca.

• Presklené a prístenné chladiace vitríny

  Tieto vitríny umožňujú atraktívnu prezentáciu produktov pri zachovaní stabilnej teploty, zabezpečujú čerstvosť a bezpečné skladovanie, zároveň podporujú predaj a znižujú energetické náklady.

• Chladiace boxy na mieru

  Chladiace boxy na mieru umožňujú presné prispôsobenie priestoru, efektívne chladiace zariadenia a kvalitné chladiarenské dvere, čím zaisťujú optimálne podmienky pre skladovanie citlivých produktov.

Vplyv chladenia na životné prostredie

Hoci chladenie prináša mnohé výhody, má aj negatívny dopad na životné prostredie. Spotreba energie potrebná na chladenie prispieva k emisiám skleníkových plynov. Moderné technológie sa preto snažia vyvinúť energeticky efektívnejšie chladivá a systémy, ako aj znižovať celkový environmentálny dopad chladiacich zariadení.
