Zapojenie elektrickej inštalácie pre kotol a zásuvky

Zapojenie plynového kotla do elektrickej siete, najmä do štandardnej zásuvky, je častou otázkou pri inštalácii vykurovacích systémov. Hoci sa priame zapojenie kotla do zásuvky môže zdať ako jednoduchý úkon, je dôležité dodržiavať špecifické postupy a bezpečnostné pravidlá, aby bola zaistená správna funkcia, záruka a bezpečnosť.

Elektrické pripojenie kotla: Kto je zodpovedný?

Pri inštalácii plynového kotla je zodpovednosť za jednotlivé kroky rozdelená medzi viacerých odborníkov. Okrem samotného zapojenia kotla je potrebné zabezpečiť aj pripojenie k plynu, vode a expanznej nádobe.

Kľúčové kroky a zodpovednosti:

• Plynár: Zodpovedá za všetky práce súvisiace s plynovou inštaláciou.
• Vodár: Zabezpečuje pripojenie kotla k vodovodnému systému, vrátane natlakovania a inštalácie expanznej nádoby.
• Elektrikár: Zodpovedá za elektrické pripojenie kotla. To môže zahŕňať prípravu zásuvky, ak kotol nemá vlastný napájací kábel, alebo priame zapojenie do svorkovnice.

Je dôležité poznamenať, že uvedenie kotla do prevádzky, ktoré je často spojené s validáciou záruky, musí vykonať osoba oprávnená dodávateľom kotla. Táto osoba skontroluje správnosť pripojenia elektrických vodičov (fáza, nula, zem) a prípadné ďalšie parametre.

Zapojenie kotla do zásuvky: Možnosti a obmedzenia

Možnosť priameho zapojenia kotla do zásuvky závisí od jeho výkonu a špecifikácií.

• Kotly s výkonom do 3,5 kW: Tieto kotly sa zvyčajne napájajú priamo zo zásuvky.
• Kotly s výkonom medzi 3,5 kW a 7 kW: Pri týchto výkonoch sa odporúča vykonať priame pripojenie z rozvodnej skrinky pomocou špeciálneho kábla. Zásuvka nemusí byť dostatočne dimenzovaná na vysoký prúd, ktorý tieto kotly odoberajú.
• Kotly s výkonom nad 7 kW: Tieto kotly vyžadujú pripojenie k trojfázovej sieti (380 V) a priame pripojenie z rozvodnej skrinky.

V prípade, že kotol nemá od výroby vlastný napájací kábel, je nevyhnutné namontovať ho a zabezpečiť funkčnú zásuvku. Odporúča sa, aby elektrické zapojenie vykonal elektrikár, ktorý pripraví zásuvku alebo priamo pripojí kábel do kotla. Kotol by však nemal byť zapínaný samotným elektrikárom, ale servisným technikom pri uvádzaní do prevádzky, aby sa predišlo možným problémom s vykladaním zodpovednosti.

Príprava a inštalácia elektrického kotla

Pred samotnou inštaláciou je potrebné dodržať niekoľko základných pravidiel a prijať potrebné opatrenia:

Výber a príprava miesta na inštaláciu

• Umiestnenie: Kotol by mal byť ideálne umiestnený v samostatnej miestnosti, aby sa minimalizovalo riziko poškodenia alebo neoprávneného zásahu. Zariadenie by malo byť prístupné pre údržbu a servis.
• Výška montáže: Nástenné kotly by mali byť montované minimálne 1,5 m od úrovne podlahy.
• Cirkulácia kvapaliny: Spodná trubica kotla by mala byť umiestnená pod vykurovacími radiátormi pre optimálnu cirkuláciu chladiacej kvapaliny.
• Vlhkosť a ochrana: Miestnosť by nemala mať vysokú vlhkosť. Zariadenie musí byť chránené pred náhodným kontaktom s vodou.
• Napájanie: Zabezpečte jednofázové alebo trojfázové napájanie v závislosti od typu kotla.
• Bezpečnostné vzdialenosti: Dodržiavajte minimálne vzdialenosti od stropu (80 cm), podlahy (50 cm), stien (5 cm), potrubí (50 cm) a zabezpečte voľný priestor pred kotlom pre servis (70 cm).

Potrebné materiály a nástroje

Pri inštalácii budete potrebovať:

• Vŕtačku alebo príklepovú vŕtačku
• Kotvy, hmoždinky, skrutky
• Skrutkovače alebo kľúče
• Vodováhu
• Meraciu pásku a značkovač
• Adaptéry a príruby
• Potrubia
• Rúrkový kľúč alebo nastaviteľné kliešte
• Vodotesnú zásuvku, elektrické káble
• Indikátorový skrutkovač
• Montážnu dosku (pre nástenné modely)
• Návod na obsluhu a schému inštalácie

Postup inštalácie

1. Prípravné práce: Pred inštaláciou skontrolujte integritu všetkých komponentov a elektrické zapojenie. Uzavrite prístup vody do systému.
2. Označenie a vŕtanie: Pomocou vodováhy a metra označte miesto na stene a vyvŕtajte otvory pre montážnu dosku.
3. Montážna doska: Pripevnite montážnu dosku na stenu s použitím hmoždiniek.
4. Zavesenie kotla: Kotol zavesite na montážnu dosku a upevnite ho.
5. Montáž ochranných prvkov: Nainštalujte prúdový chránič (RCD) a v prípade trojfázového napájania aj istič.
6. Elektrické pripojenie: Zásuvka musí byť pripojená k uzemnenej sieti.

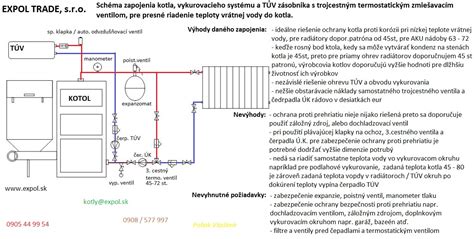

7. Potrubné pripojenie: Pripojte kotol k vykurovaciemu a vodovodnému systému podľa schémy dodanej výrobcom.

Pripojenie k vykurovacím a vodovodným systémom

Zapojenie kotla do vykurovacieho a vodovodného systému závisí od konkrétneho modelu a je detailne popísané v návode na obsluhu. Typické prvky zahrňujú:

• Uzatváracie ventily: Umožňujú odstaviť kotol kvôli výmene alebo oprave.
• Filter: Chráni zariadenie pred nečistotami.
• Poistný a spätný ventil: Zabezpečujú správny tlak v systéme.
• Potrubia, tvarovky, kolená.
• Tlakomer a teplomer.

Pri pripájaní kotla k systému je dôležité nainštalovať trojcestné ventily a obtokové potrubie, ktoré umožnia uzatvorenie prietoku vody cez kotol. Na odľahčenie tlaku v systéme sa používa pretlakový ventil.

Skúšobná prevádzka a kontrola

Po dokončení inštalácie je nevyhnutné vykonať skúšobnú prevádzku:

1. Naplnenie systému: Otvorte ventily a naplňte vykurovací systém chladiacou kvapalinou a systém TÚV vodou. Tlak v systéme by mal dosiahnuť približne 1,5 atmosféry.
2. Odstránenie vzduchu: Odvzdušnite radiátory pomocou odvzdušňovacích ventilov.
3. Prvé spustenie: Kotol spustite na krátky čas (10-15 minút) a sledujte tlak v systéme. V prípade potreby dolejte chladiacu kvapalinu.
4. Testovanie: Kotol zapnite na zníženú teplotu (40-50 °C) a skontrolujte funkčnosť radiátorov.
5. Plná prevádzka: Po úspešnom teste zapnite kotol na plný výkon (70 °C) a nechajte ho bežať niekoľko hodín.

Na čo si dať pozor počas prevádzky:

• Neobvyklé zvýšenie tlaku v systéme.
• Nemožnosť regulácie teploty.
• Zvuky (klikanie, hluk) vychádzajúce z kotla.
• Rýchle zohrievanie kotla alebo vysoká spotreba elektriny.
• Nezhoda medzi údajmi teplomeru a skutočnou teplotou v systéme.

V prípade akýchkoľvek problémov kotol okamžite vypnite a kontaktujte servisného technika.

Bezpečnostné pravidlá pri inštalácii

• Všetky práce vykonávajte pri odpojenej elektrickej sieti.
• Zabezpečte uzemnenie zariadenia.
• Dodržiavajte odporúčané vzdialenosti medzi kotlom a konštrukciami.
• Napájacie káble musia byť chránené pred vniknutím vody.
• Napájacie vedenie by malo byť napájané z individuálneho ističa.
• Potrubie kotla musí byť bezpečne upevnené.
• Stena, na ktorej je kotol namontovaný, musí byť chránená nehorľavým materiálom.
• Elektrický kotol neinštalujte v blízkosti vodných zdrojov alebo tečúcej vody.

Typy elektrických kotlov a ich vlastnosti

Elektrické kotly predstavujú ekologické a efektívne riešenie pre vykurovanie, najmä v súkromných domoch. Medzi najbežnejšie typy patria:

• Elektródové kotly: Kvapalina sa ohrieva priechodom striedavého prúdu. Vyznačujú sa vysokou účinnosťou (nad 98%). Ako vykurovacie médium sa používa špeciálna zmes, ktorá zvyšuje elektrickú vodivosť kvapaliny.
• Kotly s vykurovacími telesami: Najrozšírenejší typ, kde vykurovacie telesá slúžia na ohrev. Majú účinnosť minimálne 93%. Hlavnou nevýhodou je tvorba vodného kameňa pri tvrdej vode, čo znižuje ich výkon.
• Indukčné kotly: Odolné a ekonomické jednotky s účinnosťou okolo 98%. Ich dizajn pripomína transformátor. Sú vhodné pre byty a menšie domy.

Pri výbere elektrického kotla je dôležité zohľadniť výkon, typ inštalácie, princíp činnosti a dostupnosť servisnej podpory.

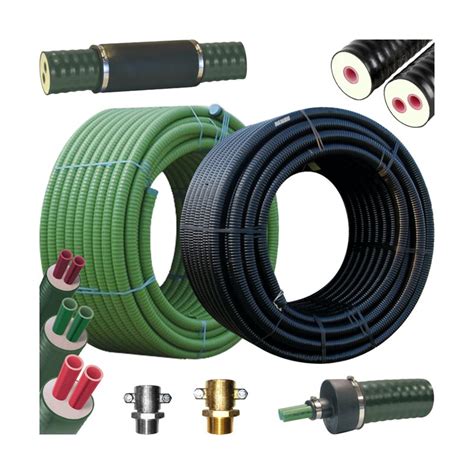

Systémy Hepworth a PEX-AL-PEX

Systémy Hepworth a PEX-AL-PEX sú moderné riešenia pre rozvody vody a kúrenia, ktoré umožňujú aj samoinštaláciu. Systém Hepworth sa vyznačuje jednoduchou montážou pomocou rýchlospojok, ktoré zaisťujú spoľahlivé a tesné spojenie. Materiál je odolný voči vysokým teplotám a tlaku, čo z neho robí vhodnú voľbu pre rôzne aplikácie. Systém PEX-AL-PEX (plast-hliník-plast) tiež ponúka výhody v podobe flexibility a jednoduchosti inštalácie.

V súčasnosti je elektrická energia súčasťou nášho života a naše nároky na ňu stále stúpajú. Pre návrhy rozvodov elektrickej energie v dome alebo byte platia predpisy, ktoré sú uvedené v elektrotechnických normách. Pri návrhu je to predovšetkým projektant, potom realizátor návrhu, elektroinštalatér alebo firma, ktorá sa zaoberá elektroinštaláciami. Pri nových stavbách je potrebné v žiadosti o stavebné povolenie pridať aj prístup k sieťam. Hlavný istič sa dimenzuje na základe súčtu inštalovaného výkonu a koeficientu súčasnosti. V dome alebo v byte je nainštalovaný najčastejšie modulárny rozvádzač. Rozvádzač je s elektromerovým rozvádzačom spojený káblom, ktorý sa dimenzuje na hodnotu ističa. Je dobré namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) jedného výrobcu. V súčasnosti sa rodinné domy a byty navrhujú na trojvodičovú sústavu TNS (1 x 230 V), respektíve päťvodičovú sústavu TNS (3 x 230/400 V). Mnohé faktory elektroinštalácie predpisuje norma, no niektoré vie investor ovplyvniť. Projektant predpíše na izbu osvetlenie a vypínač, no užívateľ si môže povedať, kde to svetlo bude, či bude len jedno alebo viacero svietidiel, kde bude vypínač. Na svetelné okruhy sa používajú vodiče 3 x 1,5 mm2. Umožňujú inteligentnú inštaláciu. Na zásuvkové okruhy sa používajú vodiče 3 x CY 2,5 mm2 alebo káble CYKY 3 x 2,5 mm2. Kvôli bezpečnosti malých detí odporúčame použiť prístroje s detskými clonkami. Na zásuvkové obvody sa používajú jednopólové ističe s menovitým prúdom 16 A a vypínacou charakteristikou B. Na svetelné obvody sa používajú ističe s menovitým prúdom 10 A. Problematiku použitia prúdového chrániča opisuje norma. Pre všetky zásuvkové obvody, ktoré končia vo vlhkom prostredí, alebo ak je zásuvka vyvedená do vonkajšieho prostredia, použije sa prúdový chránič. Odporúčame použiť prúdový chránič aj na svetelné obvody. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu udrie blesk. Odporúčame použiť jeden zvodič prepätia priamo v rozvádzači. Dôležité je správne zapojenie inštalácie. Pred výberom a kúpou uvedených prvkov elektrickej inštalácie sa poraďte s projektantom alebo inštalatérom. Elektrická energia je seriózna a zodpovedná záležitosť. Správne zapojenie v súkromnom dome je zárukou bezpečnosti, pretože podľa štatistík sa v dôsledku elektrických porúch stane 70% požiarov. Elektrické vedenie v súkromnom dome sa vykonáva pred začiatkom dokončovacích prác. Vypracovanie schémy, výpočet kapacity plánovaného zariadenia, predloženie dokumentov a prijatie projektu. Vstúpenie elektrikára z stĺpa do domu... Je potrebné pamätať na to, že príprava podkladov môže trvať šesť mesiacov, preto je lepšie ich predložiť ešte pred začiatkom výstavby. Do súkromného domu je možné dodať jednofázové napätie (220 V) alebo trojfázové (380 V). Výkonné elektrické spotrebiče je možné priamo pripojiť k trojfázovej sieti - elektrické sporáky alebo vykurovacie kotly, rúry na pečenie a podobne. Požiadavky na vstup a vedenie elektrickej siete 380 V sú však oveľa prísnejšie. Keď sa rozhodnete pre typ vstupu, môžete začať pripravovať plán elektrifikácie domu. Vezmete si plán domu v mierke a nakreslíte, kde bude zariadenie, prídete na to, kam umiestniť zásuvky a vypínače. Potom budete musieť zistiť, ktoré zariadenia v každej miestnosti budú musieť byť zapnuté. Výsledkom bude požadovaný výkon. Zadáte to v dokumenty predložené na získanie povolenia na pripojenie elektriny k miestu. Všetci títo spotrebitelia sú rozdelené do skupín. Elektrikára chová samostatná vetva pre svietidlá. Potom sú rozdelené do skupín zásuviek. Koľko môžete "dať" na jeden drôt - závisí od priemeru použitého drôtu, ale nie veľmi - tri až päť, nič viac. Výsledkom je, že do kuchyne môže ísť tri až sedem liniek. Dve alebo štyri línie idú do izieb. Jedna linka pôjde na osvetlenie. Druhá bude mať zásuvky. Miesto montáže elektrického panelu nie je normami štandardizované. Existujú iba obmedzenia týkajúce sa vzdialenosti od potrubí. Štandardná dnešná schéma zapojenia pre súkromný dom obsahuje dva stroje. Jeden - vchod - je inštalovaný pred meračom, zvyčajne na ulici. Druhý prístroj RCD je umiestnený v dome pred štítom. Pre elektrické vedenie v súkromnom dome je lepšie použiť skôr káble ako drôty. Všetky vnútorné rozvody v súkromnom dome musia byť vykonané ochranná zem. Predtým neexistovali také požiadavky, ale teraz má veľa elektrických spotrebičov zástrčky s tromi kolíkmi a pre bezpečnú prevádzku vyžaduje uzemnenie. V elektrických kábloch sú vodiče vyrobené z medi alebo hliníka. Po rozhodnutí o materiáli si môžete zvoliť priemer káblových žíl. Prierez jadra sa volí podľa prúdu alebo podľa výkonu všetkých spotrebiteľov pripojených k jednému stroju. Týmto spôsobom sa môžu kombinovať iba homogénne kovy alebo také, ktoré nevstupujú do chemickej reakcie. Je prísne zakázané krútiť meď a hliník. Pripojenie pomocou skrutkovej svorkovnice. Spojovacie bloky s pružinami. Najspoľahlivejšie spôsoby pripojenia sú napriek tomu zváranie a tvrdé spájkovanie. Po položení vodičov zo stroja do miesta pripojenia zásuvky alebo spínača sa pomocou integrovaného testeru skontroluje ich celistvosť. Po pripojení je všetko znova skontrolované testerom. Potom ich možno nasadiť na vhodný stroj. Po dokončení elektrického vedenia v celom dome a po kontrole všetkých vecí sami zavolajú odborníkov na elektrické laboratórium. Kontrolujú stav vodičov a izolácie, merajú uzemnenie a nulu, podľa výsledkov vám dajú protokol o skúške. Betónujete základy? Elektrikára budete potrebovať už pri betónovaní základov. Do základov uloží základový zemnič, ktorý sa zaleje betónom. Zo základov elektrikár vyvedie vývody. Elektrika sa vám zíde už počas stavby či prerábky na napájanie miešačky, ďalších strojov a náradia či osvetlenia. Myslite však na to, že vybavenie prípojky môže trvať pokojne aj 3 či 4 mesiace. Ohľadom prerábok, pri domoch odpojených od elektriny vám distribučka elektrinu pravdepodobne znovu nepripojí, kým nebude prípojka spĺňať aktuálne podmienky pripojenia. Od elektromerového rozvádzača na hranici pozemku budete viesť kábel (najčastejšie v zemi) do hlavného rozvádzača domu. Prízemné a menšie poschodové domy mávajú jeden rozvádzač (rozvodnicu). Najdôležitejším parametrom rozvádzača je veľkosť. Pri jeho výbere počítajte aj s rezervou. V tom prípade by ste k týmto stavbám mali vopred pripraviť káblové prívody v chráničkách pod zemou. Pri elektroinštaláciách veľa ľudí zabúda na slaboprúdové rozvody. S WiFi nikdy nedosiahnete také spoľahlivé pripojenie ako cez kábel. Svoje rozvody bude potrebovať aj alarm. A nevynechajte ani na rozvody TV či satelitného signálu, videosignálu. Slaboprúdové káble nemôžete uložiť priamo pod omietku (nemajú na to vhodnú izoláciu), musíte použiť chráničku. Fotovoltika sa stáva za posledné roky čoraz dostupnejšou. Vedľa meniča bude malý fotovoltický rozvádzač. Zo skrinky zároveň povedú do hlavného rozvádzača domu 2 silové káble, minimálne 1 FTP kábel a uzemňovací žltozelený vodič. Montáž či rekonštrukcia elektroinštalácie musí končiť revíziou - oficiálne sa jej hovorí prvá odborná prehliadka a odborná skúška. Revíziu budete potrebovať kvôli kolaudácii na stavebnom úrade. Predlžovačky majú slúžiť iba ako dočasný rozvod elektriny. Na rozdiel od pevnej elektroinštalácie nie sú chránené pred poškodením. Omnoho bezpečnejším riešením je teda používať dostatočný počet zásuviek. Na prípojky sa používajú káble CYKY 5×10 A a hrubšie alebo hliníková alternatíva v podobe káblov AYKY. V dome elektrikári ukladajú rozvody najčastejšie do podlahy (do betónového poteru) alebo nad strop. V prípade betónu používajú chráničky, aby sa káble nepoškodili. V paneláku môžete využiť rohy, kde sa panely spájajú. Poslednou možnosťou sú klasické biele elektroinštalačné lišty (žľaby) na povrch. Pri elektroinštaláciách veľa ľudí zabúda na slaboprúdové rozvody. S WiFi nikdy nedosiahnete také spoľahlivé pripojenie ako cez kábel. Svoje rozvody bude potrebovať aj alarm. A nevynechajte ani na rozvody TV či satelitného signálu, videosignálu. Slaboprúdové káble nemôžete uložiť priamo pod omietku (nemajú na to vhodnú izoláciu), musíte použiť chráničku. Fotovoltika sa stáva za posledné roky čoraz dostupnejšou. Vedľa meniča bude malý fotovoltický rozvádzač. Zo skrinky zároveň povedú do hlavného rozvádzača domu 2 silové káble, minimálne 1 FTP kábel a uzemňovací žltozelený vodič. Montáž či rekonštrukcia elektroinštalácie musí končiť revíziou - oficiálne sa jej hovorí prvá odborná prehliadka a odborná skúška. Revíziu budete potrebovať kvôli kolaudácii na stavebnom úrade. Pre moderné domy je samozrejmosťou aj zaistenie elektrickej bezpečnosti prostredníctvom prepäťových ochrán. Priemerný výkon je možné zistiť z tabuľky: pravdepodobne ešte neexistuje žiadne vybavenie. K nájdenej sume pripočítajte asi 20% zásoby. Všetky prístroje, ktoré máme pripojené v pohotovostnom režime, a je ich naozaj dosť, sa môžu poškodiť prepätím blesku. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA..
