Ekvitermická regulácia Buderus: Princíp a optimalizácia vykurovania

Majitelia plynových kotlov si často lámu hlavu nad tým, ako nastaviť systém tak, aby nespotreboval príliš veľa energie. Správna prevádzka a údržba vykurovacieho systému sú kľúčové pre zabezpečenie jeho dlhej životnosti, spoľahlivosti a efektivity. Vykurovacie systémy značky Buderus si vyžadujú pozornosť, aby fungovali optimálne a prinášali očakávaný komfort pri čo najnižších nákladoch.

Úvod do efektívnej regulácie vykurovania

Základná regulácia teploty a teplej vody na plynovom kondenzačnom kotle závisí od viacerých faktorov. Okrem konkrétnej teploty, ktorú chcete získať, rozhodujú aj výkon použitého kotla, rozmery domu, počet vnútorných stien, správne zvolený systémový regulátor a izolácia budovy. Bežnou chybou používateľov plynových kotlov je voľba príliš vysokej teploty s cieľom mať dostatok tepla. Naopak, optimalizácia vykurovania pre úsporu nákladov je nevyhnutná, pretože ak kúrenie funguje nepretržite bez ohľadu na potrebu, odrazí sa to na vašich nákladoch na energie.

Odporúčané teploty v domácnosti

Nech už je váš teplotný štandard nastavený tak či onak, priemerné odporúčané teploty v domácich miestnostiach pre úspornú prevádzku sú nasledovné:

• Spálňa: 16 - 18 ºC
• Kuchyňa: 17 - 19 ºC
• Kúpeľňa: 22 - 24 ºC
• Technické miestnosti: 12 - 14 ºC

Typy regulácie vykurovacích systémov

Moderné systémy ponúkajú dva základné typy regulácie, ktoré je možné kombinovať pre maximálnu efektivitu a komfort.

Kvantitatívna regulácia: Priestorový termostat

Typickým zariadením kvantitatívnej regulácie je priestorový termostat, ktorý možno označiť za základ celého regulačného systému. Ide o pomerne jednoduchú a spoľahlivú reguláciu teploty v miestnosti. Priestorový termostat meria teplotu v miestnosti, kde je nainštalovaný, a reguluje výkon kotla tak, aby sa v danej miestnosti dosiahla alebo udržala nastavená teplota. Izbové termostaty len udržujú teplotu na nastavenej hodnote.

Kvalitatívna regulácia: Ekvitermická regulácia

Ako typický príklad kvalitatívnej regulácie sa dá uviesť ekvitermická regulácia, ktorá patrí medzi základné spôsoby centrálneho riadenia tepelného výkonu vykurovacích zariadení. Oba typy regulácie sú v súčasnosti považované za štandardnú súčasť kotla a možno ich zakúpiť aj vo výhodných setoch spolu s vykurovacím kotlom.

Ekvitermická regulácia: Hlbší pohľad

Ekvitermická regulácia je „mozgom“ vášho vykurovacieho systému. Kým bežné kúrenie čaká, kým v dome ochladne, ekvitermika sa pozerá von z okna a predpovedá, čo bude váš dom potrebovať. Je to najinteligentnejší spôsob, ako udržať tepelný komfort pri čo najnižších nákladoch. Moderné regulátory v kombinácii s kondenzačnými plynovými kotlami zabezpečia stabilnú teplotu v interiéri aj napriek vonkajším výkyvom počasia.

Princíp fungovania ekvitermickej regulácie

Ide o reguláciu teploty vykurovacej vody v závislosti od vonkajšej teploty, pričom vzájomnú závislosť medzi týmito veličinami udáva vykurovacia krivka. Ekvitermická regulácia pracuje na základe interiérovej teploty, vonkajšej teploty a teploty vykurovacej kvapaliny. Zaistí tak dokonalejšie a plynulejšie kúrenie. Vyžaduje snímač vonkajšej teploty.

Úlohou ekvitermickej regulácie je regulovať teplotu vykurovacej vody podľa predpísanej závislosti od vonkajšej teploty. Počas prevádzky zdroja tepla je neustále meraná teplota vykurovacieho média, vonkajšia teplota a prípadne aj teplota v miestnosti. Pomocou týchto údajov je udržiavaná teplota v miestnosti na úrovni, ktorá bola vopred naprogramovaná na určené časové úseky. Ak vonkajšia teplota klesne, ekvitermický regulátor zvýši teplotu vykurovacej vody, čím zabezpečí stabilnú teplotu v miestnosti. A naopak, ak sa výrazne oteplí, ekvitermický regulátor zníži výkon vykurovania, aby sa interiér zbytočne neprekuroval. Ekvitermický regulátor teda komunikuje so zdrojom lokálneho vykurovania - najčastejšie s tepelným výmenníkom alebo kotlom.

Umiestnenie vonkajšieho snímača

Vonkajší snímač teploty je vhodné umiestniť na severnú, respektíve málo slnečnú stranu domu.

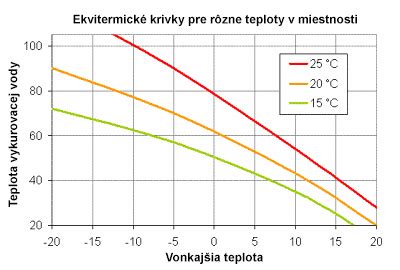

Ekvitermická krivka: Nastavenie a vplyv

Ekvitermická krivka je vyjadrením graficky dynamického vzájomného pôsobenia teploty vonkajšieho prostredia, ktorá má priamy vplyv na teplotu vo vykurovanej miestnosti. Ide o graficky a číselne znázornený výpočet ideálneho nastavenia ekvitermickej regulácie vykurovacieho systému, aby bol čo najviac efektívny. Do výpočtu ideálnej ekvitermickej krivky vstupuje niekoľko dôležitých aspektov, pričom výsledkom môže byť nie jedna, ale viacero ekvitermických kriviek.

Faktory ovplyvňujúce nastavenie krivky

Do výpočtu ekvitermickej krivky sa započítavajú prípadné tepelné straty objektu a teplotné vlastnosti prostredia, respektíve objektu v danom prostredí. K tomu sa prirátava žiadaná teplota každej miestnosti v konkrétnych obdobiach, ako aj vstupná a výstupná teplota vody vo vykurovacej sústave. Rozhodujúci faktor, ktorému sa prispôsobujú ostatné krivky s cieľom dosiahnuť želaný efekt vykurovania, je vonkajšia teplota prostredia v bezprostrednej blízkosti vykurovaného objektu. Do výpočtov vstupujú aj parametre ochladenia vody, jej priemerná teplota a množstvo pretekajúcej vykurovacej vody a taktiež tepelno-technické vlastnosti vykurovacieho prvku, ktorý prináša teplo do miestnosti. Samotnú ekvitermickú krivku musí v zariadení nastaviť odborník.

Vplyv izolácie a nastavenie krivky

Keď je budova dobre izolovaná, vplyv vonkajšej teploty na tepelné straty klesá. Aj keď je vonku mrazivo, stačí aj nižšia výstupná teplota vykurovania. Aby sa spotrebovalo podľa možnosti čo najmenej energie na vykurovanie, mala by byť vykurovacia krivka podľa možnosti plochá a nízka. Toto nastavenie zabezpečuje nízke výstupné teploty, nižší výkon kotla a úspornú prevádzku. V zásade platí, že čím je krivka rovnejšia, tým menej energie zariadenie potrebuje.

• Dobre zateplený dom: Má „plochú“ krivku - teplota vody sa mení len minimálne.
• Starší dom: Vyžaduje „strmšiu“ krivku, aby rýchlejšie reagoval na mrazy.

Dôsledky nesprávne nastavenej krivky

Nesprávne nastavená krivka môže spôsobiť nedostatočné alebo nadmerné zásobovanie teplom. Príliš vysoko zvolená vykurovacia krivka znamená vysokú teplotu vo vykurovacom zariadení a vyššiu spotrebu energie. Iná vykurovacia krivka sa volí pre radiátory a iná pre podlahové vykurovanie. Pri systémoch podlahového vykurovania by mala byť maximálna teplota na výstupe nastavená medzi 35 a 45°C.

Výhody ekvitermickej regulácie

Dôvody na využitie ekvitermickej regulácie sú zrejmé:

• Väčší tepelný komfort: Zamedzí sa kolísaniu teploty v miestnosti.
• Úspora energie: Zdroj tepla podáva iba taký výkon, ktorý postačuje na ohriatie vzduchu v miestnosti na požadovanú teplotu v závislosti od vonkajšej teploty, čím sa predchádza prekurovaniu.
• Vyššie COP (pri tepelných čerpadlách): Čím nižšiu teplotu vody musí systém vyrobiť, tým menej elektriny spotrebuje. Každý stupeň, o ktorý sa môže znížiť teplota vykurovacej vody, zvyšuje efektivitu približne o 2 - 3 %.
• Predĺženie životnosti zariadenia: Systém beží dlho, plynulo a na nízky výkon, čo dramaticky predlžuje životnosť kompresora (pri tepelných čerpadlách) a znižuje opotrebenie kotla.

Kondenzačné kotly a synergia s ekvitermikou

Ekvitermická regulácia je obzvlášť vhodná pre moderné kondenzačné kotly, ktoré sú efektívnym spôsobom vykurovania domov.

Princíp fungovania plynového kondenzačného kotla

Pri spaľovaní plynu vznikajú spaliny obsahujúce vodnú paru. V bežnom kotle je táto para odvádzaná komínom, zatiaľ čo kondenzačný kotol ju dokáže využiť vďaka špeciálnej konštrukcii výmenníka tepla. Vracia ju späť do kotla. K plnej kondenzácii dochádza pri teplote vratnej vody do 55 °C. Čím je teplota vratnej vody nižšia, tým viac vodná para kondenzuje a predohrieva vratnú vodu do kotla. Teplota spalín v kondenzačnom kotle dosahuje maximálne 70 °C, zatiaľ čo v konvenčnom prístroji je to viac ako 100 °C. Pre najvyššiu účinnosť kotla, a teda aj úsporu energií a financií, je nutné dosiahnuť najnižšiu možnú teplotu spalín. Čím menej tepla vypustíte komínom, tým viac tepla kotol odovzdá do vykurovacej sústavy.

Význam pre úsporu

Kondenzačný plynový kotol dokáže znížiť spotrebu plynu v domácnosti o približne 15 percent. Jeho inštalácia sa odporúča aj pri rekonštrukcii, pretože v porovnaní s inými druhmi kotlov s ním dokážete výrazne ušetriť. Ekvitermická regulácia, ktorá udržuje výstupnú teplotu vykurovacej vody na najnižšej potrebnej úrovni, optimalizuje podmienky pre kondenzáciu a tým maximalizuje účinnosť kondenzačného kotla.

Moderné technológie Buderus pre reguláciu

S rozvojom technológií sa menia aj možnosti ovládania a monitorovania vykurovacích systémov. Inteligentné regulátory Buderus Logamatic s internetovým pripojením sú inovatívnym riešením na zníženie nákladov na vykurovanie domácnosti.

Inteligentné regulátory Buderus Logamatic

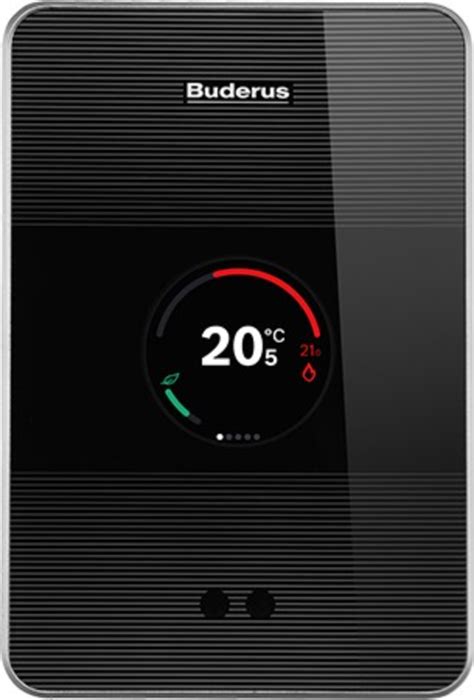

Moderný kondenzačný kotol viete s pomocou inteligentného regulátora ovládať poľahky aj na diaľku. Termostat Logamatic TC100 je vybavený inovatívnou funkciou detekcie prítomnosti a dokáže rozpoznať GPS polohu vášho smartfónu, takže môžete požadovanú teplotu nastaviť ešte pred návratom domov. Maximálny účinok dosiahnete, ak Logamatic TC100 skombinujete s inteligentnými termostatickými radiátorovými hlavicami, ktoré umožňujú individuálne regulovať teplotu v každej miestnosti. V prípade spojenia s kotlom Buderus dokáže termostat sledovať prevádzku kotla a teda i spotrebu plynu. V menu energie si môže zákazník zadať cenu za m³ plynu a na konci vykurovacieho obdobia si vopred vypočítať ročnú spotrebu s toleranciou približne 10%.

Káblový diaľkový regulátor Logamatic RC220 umožňuje ovládanie najdôležitejších oblastí vykurovacieho systému, vrátane diaľkového ovládania jedného vykurovacieho/chladiaceho okruhu alebo miestnosti v závislosti od zdroja tepla.

Ovládanie a monitorovanie na diaľku

Ovládanie kotla a vykurovacieho systému cez smartfón alebo tablet sa stáva štandardom. Už pri inštalácii si zvolíte základné parametre, požadované teploty (komfortný, nočný, ekonomický režim) a definujete intervaly vykurovania, teda časový harmonogram. Programovateľné termostaty umožňujú nastaviť rôzne cieľové teploty v rôznych časových intervaloch (pre každý deň v týždni), čím sa kúrenie automaticky zapína a vypína podľa potreby. Najbežnejším príkladom je nastavenie nižšej teploty v čase neprítomnosti a vyššej teploty pri návrate domov.

Aplikácie Buderus pre používateľov a profesionálov

Moderné technológie a aplikácie pre ovládanie kotlov Buderus výrazne zjednodušujú správu vykurovacích systémov:

• Aplikácia MyBuderus: Umožňuje používateľom pohodlné ovládanie a monitorovanie ich systému Buderus priamo prostredníctvom smartfónu alebo tabletu.
• Aplikácia Buderus ProPartner: Určená pre profesionálov, zjednodušuje registráciu zariadení do Partnerského programu Buderus priamo na mieste inštalácie.
• Nástroj Smart Service Key: Výrazne zjednodušuje proces uvedenia zariadenia do prevádzky, nastavenia parametrov a umožňuje aj vzdialenú správu.
• Aplikácia Buderus ProScan: Slúži na rýchle vyhľadávanie náhradných dielov, obsahuje katalóg dielov s rozpätím častí zariadení, špecifikáciou, cenami a ďalšími informáciami.
• Aplikácia Buderus ProLibrary: Mobilná databáza, kde stačí naskenovať kód na produkte alebo vyhľadať konkrétne zariadenie pre získanie dôležitých informácií a rozpadov častí.

Praktické aspekty nastavenia a optimalizácie Buderus systémov

Po inštalácii plynového kotla je, samozrejme, potrebné reguláciu správne nastaviť. Snáď jedinou nevýhodou ekvitermickej regulácie je nutnosť odbornej inštalácie senzorov a nastavenie ekvitermickej krivky. Pre návrh optimálnej sady odporúčame konzultáciu s odborníkmi, ktorí vám tiež odporučia najvhodnejšie umiestnenie ekvitermických senzorov a nastavia ekvitermickú krivku pre konkrétnu budovu či miestnosť.

Prípadová štúdia nastavenia regulácie Buderus

Majiteľ rodinného domu s rozlohou približne 120 m², postaveného z Porfixu (39 cm + 8 cm polystyrén), so strechou (23 cm Isover), podlahou (8 cm polystyrén) a osadenými 6-komorovými oknami s Ug=1,0, disponuje kondenzačným kotlom Buderus GB122-24kW s 110l zásobníkom, regulátorom ERC a vonkajším čidlom. Vykurovanie zabezpečujú radiátory Korad s termohlavicami. Regulátor umožňuje zvoliť reguláciu podľa vonkajšej, vnútornej alebo kombinovanej teploty. Optimálna nastavenia pre takýto systém zvyčajne zahŕňajú:

• Regulácia: Kombinovaná regulácia (vonkajšia teplota + vnútorné čidlo) pre najlepšie prispôsobenie aktuálnym podmienkam.
• Výstupná teplota vody: Nastavenie na hodnotu okolo 50-55 °C, ktorá je optimálna pre kondenzačný režim.
• Výkon kotla: Nastavený na minimum umožňujúce pokryť tepelné straty objektu, s dostatočným modulačným rozsahom.
• Čerpadlo: Neustále bežiace čerpadlo alebo cyklická prevádzka (napr. 10 minút behu, 5 minút pauzy).

Univerzálnosť ekvitermických regulátorov

Ekvitermické regulátory sú veľmi univerzálne zariadenia a možno ich využiť v rodinných domoch aj väčších verejných a komerčných budovách či v bytových domoch. Tieto zariadenia môžu regulovať vykurovanie aj ohrev TÚV (teplej úžitkovej vody) a vedia komunikovať so všetkými druhmi lokálneho vykurovania. Sú teda vhodné pre vykurovacie telesá aj podlahové vykurovanie, všetky druhy kotlov, solárne vykurovanie, tepelné čerpadlá alebo tepelné výmenníky. Ekvitermickú reguláciu možno dokonca využiť aj v diaľkovo vykurovaných bytových domoch, v tomto prípade je však nutná súčinnosť všetkých vlastníkov jednotiek.

Výber a inštalácia regulátora

Pri výbere konkrétneho modelu nezabudnite skontrolovať kompatibilitu s vaším kotlom a vykurovaním. V prvom rade pri výbere zohľadnite účel použitia regulátora, teda či je určený pre lokálne alebo diaľkové vykurovanie a tiež to, či ho chcete využiť aj pre reguláciu ohrevu TÚV. Každý ekvitermický regulátor má rôzny rozsah meraných teplôt, pri výbere preto zohľadnite aj najnižšiu nameranú vonkajšiu teplotu v danej lokalite. Niektoré ekvitermické regulátory disponujú možnosťou diaľkového ovládania cez internet. Ak teda napríklad výrazne klesne vonkajšia teplota, ale vy nie ste doma, môžete cez internet jednoducho zmeniť nastavenie vykurovania tak, aby zbytočne svoj výkon nezvyšovalo.

Dôležitosť pravidelnej údržby a kedy zvážiť výmenu kotla

Každoročná údržba systému kúrenia by mala byť zverená do rúk odborníka. Pokusy o svojpomocnú opravu môžu viesť k poškodeniu kotla a celého systému, a dokonca môžu byť aj nebezpečné. Každoročná kontrola predchádza problémom, predlžuje životnosť systému a zvyšuje účinnosť.

Kedy zvážiť výmenu starého kotla

Ak sa v dome či byte nachádza starší kotol (10-15 rokov), blíži sa čas na jeho výmenu. Dôvodom je jednak jeho morálna zastaranosť, čo prakticky znamená, že spotrebuje viac paliva ako moderné kondenzačné kotly - niekedy až o 10-15% viac. Ďalším problémom je, že keď sa raz začne kaziť, majiteľ častokrát zaplatí za opakovaný servis cenu polovice, či celého nového kotla. Ak meníte starý kotol Buderus za nový, súhlasia vám výstupy plynu, vody a odvodu spalín, čo zjednodušuje inštaláciu.
