Vhodná podlahová izolácia je neoddeliteľnou súčasťou podlahového vykurovacieho systému. Jej primárnym účelom je znížiť tepelné straty a tým aj účet za vykurovanie a energie. Predovšetkým v zime sa cez podlahu stráca veľto tepla, najmä v starších budovách, kde sú podlahy izolované len čiastočne alebo vôbec. Izolovaná podlaha prispieva k celkovej energetickej úspornosti domu a zvyšuje komfort bývania, pretože podlaha je na dotyk teplejšia a príjemnejšia.
Typy podlahových izolácií pre elektrické kúrenie
Pri výbere izolácie pod elektrické podlahové kúrenie je dôležité zohľadniť jej vlastnosti a kompatibilitu s konkrétnym vykurovacím systémom a finálnou podlahovou krytinou.
Všeobecné princípy a materiály
Bežne sa v novostavbách používa vrstva 10 až 15 cm napríklad extrudovaného polystyrénu. No pri rekonštrukciách v mnohých prípadoch nie je možné tak výrazne zdvihnúť podlahu. Pre takéto prípady nájdete v našej ponuke tenké podlahové izolácie určené na pokládku priamo pod vykurovacie rohože/vodiče.
XPS (extrudovaný polystyrén) je tepelnoizolačný materiál s vysokou pevnosťou v tlaku, nízkou nasiakavosťou a vynikajúcimi izolačnými vlastnosťami. Číslo pri XPS označuje tvrdosť, napr. XPS Top 70 znamená pevnosť v tlaku 700 kPa (70 ton na meter štvorcový). XPS 700 je izolačná podložka s uzavretou bunkovou štruktúrou, odolná voči cyklom zmrazovania a topenia.
Tvrdený polystyrén sa využíva pre kúrenie na betónový základ a je vhodný pod vykurovacie rohože, vykurovacie fólie a vodiče. Pri použití pod vykurovacie rohože a vodiče je polystyrén potrebné vystužiť sklotextilnou mriežkou a lepidlom.
Špecializované izolačné dosky a podložky
HAKL TB 06 Izolačná doska 6 mm pre elektrické podlahové vykurovanie má rozmery 1200×600 mm (0,72 m2) a hrúbku 6 mm. Jej hmotnosť je 1,16 kg a pevnosť v tlaku 450 kPa. Izolačné dosky HAKL thermoBOARD sú určené k prilepeniu pod elektrické podlahové vykurovacie rohože HAKL. Malá hrúbka a veľmi dobré tepelnoizolačné vlastnosti zabezpečujú výrazné zníženie tepelných strát a tým aj zníženie nákladov na prevádzku. Zlepšujú aj dynamiku ohrevu, čas potrebný na prehriatie podlahy je minimálne o polovicu kratší.
Dosky sú vyrobené z extrudovaného polystyrénu, po oboch plochách potiahnuté vrstvou špeciálnej stierky a vystuženej sieťkou zo sklo textilných vlákien.
Univerzálna 3v1 podložka pod plávajúce podlahy je určená pre podlahové vykurovanie (vykurovacie vodiče a rohože) inštalované v betóne/lepidle. Podložka s hrúbkou 2 mm spĺňa funkciu parozábrany, izoluje voči krokovému a akustickému hluku a má vysokú tepelnú vodivosť.
Podložka pod vinylové podlahy v hrúbke 1,6 mm zvyšuje komfort užívania podlahy a zabezpečuje krokovú aj zvukovú izoláciu. Vďaka protišmykovému účinku pomáha k väčšej stabilite a odolnosti vinylovej plávajúcej podlahy.
Pri elektrickom podlahovom kúrení pod dlažbu sa pre rýchlejší nábeh teplej podlahy a teploty v miestnosti inštalujú tvrdené dosky o hrúbke 6 a 10 mm, ktoré majú povrchovú úpravu. Tvrdená izolačná doska vie skrátiť dobu ohrevu dlažby z 45-60 minút na oveľa kratší čas.
Izolačná podložka z expandovaného polystyrénu pod plávajúce podlahy, parkety dokáže odstrániť miestne nerovnosti do 3,5 mm pri hrúbke podložky 5 mm.
Parozábrana je fólia PE, ktorá sa používa pod laminátové a drevené plávajúce podlahy na miestach s rizikom vzniku vodných pár, ako sú čerstvé alebo staršie betónové či anhydridové potery.
Izolačné dosky F-board slúžia ako dodatočná tepelná izolácia, najmä v panelových domoch, kde sú podlahy špatne tepelne izolované. Výrazne urýchľujú dobu nábehu podlahy. S doskami F-board sa podlaha nahreje do 30 minút, bez nich asi za 2,5 hodiny. Pri prízemných bytoch sa bez nich podlaha nemusí nahriať vôbec.
Porovnanie izolačných podložiek: XPS Top 70 vs. reflexná podložka s hliníkovou vrstvou
Pri výbere izolačnej podložky pre elektrické podlahové vykurovanie je dôležitá jej tvrdosť, tepelnoizolačné vlastnosti a odolnosť voči zaťaženiu. Porovnali sme podložku s hliníkovou vrstvou a podlahovú izoláciu Trivolt XPS Top 70.
- Tvrdosť: Reflexná podložka má mäkkú výplň, zatiaľ čo XPS Top 70 je tvrdá a odolná voči zaťaženiu.
- Tepelná izolácia: Reflexná podložka s hliníkovou vrstvou nepreukázala významný vplyv na odrážanie tepla smerom nahor a efektívne nevystupovala ako izolant. Podložka Trivolt XPS Top 70 vďaka svojej vysokej hustote a pevnosti účinne izolovala teplo a minimalizovala jeho prestup do podkladu.
- Praktickosť pri inštalácii: Reflexná podložka sa dodáva navinutá do rolky, čo spôsobuje problémy pri pokládke. XPS Top 70 sa dodáva vo forme rovných plátov, ktoré sa jednoducho kladú na podklad.
Výsledky testov jednoznačne ukázali, že podlahová izolácia Trivolt XPS Top 70 je vhodnejšia pre efektívne podlahové vykurovanie a dlhodobú stabilitu podlahy.

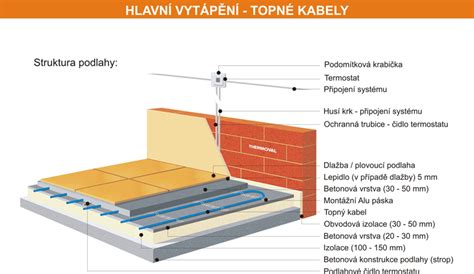

Typy elektrického podlahového vykurovania a ich požiadavky na izoláciu
Pri elektrickom kúrení máte na výber z dvoch hlavných možností: podlahové fólie a vykurovacie rohože.
Elektrické vykurovacie fólie
Elektrická vykurovacia fólia sa inštaluje priamo pod plávajúcu podlahu v suchej skladbe. Nevyžadujú sa žiadne búracie práce ani väčšie stavebné zásahy. Pri inštalácii ako podlahové kúrenie sa používajú fólie s výkonom maximálne 80 W/m2.
Elektrické vykurovacie rohože
Elektrické vykurovacie rohože sa po pokládke zvyčajne zalejú flexibilným lepidlom alebo samonivelačnou hmotou. Následne sa na ne pokladá dlažba, prípadne lepený vinyl, linoleum a iné.
Pod dlažbu a lepené krytiny (PVC, vinyl, …) sa odporúča vykurovací vodič/rohož Ecofloor do betónu, anhydritu, samonivelačnej hmoty alebo lepidla.
Pod plávajúcu podlahu sa odporúča inštalovať vykurovacie fólie Ecofilm priamo pod podlahovú krytinu.
Ako nainštalovať infra fóliu TRIVOLT ONE pod plávajúcu podlahu! 🛠️
Vplyv izolácie na dynamiku ohrevu a celkovú efektivitu
Odborníci sa zhodujú, že čím menší je tepelný odpor nášľapnej vrstvy, tým lepšia je tepelná priepustnosť. Vhodne zvolená izolácia dokáže výrazne skrátiť dobu potrebnú na nahriatie podlahy.
Pri štandardnej skladbe podlahy bez izolácie prehreje vykurovacia rohož dlažbu približne za 45 - 60 minút. Vďaka tvrdej izolačnej doske (napr. 6 alebo 10 mm) sa táto doba ohrevu významne skráti.
V prípade, že je vykurovacia rohož nainštalovaná pod dlažbou do flexibilného tmelu a na tepelne izolovaný betónový podklad, dosiahne teplota podlahy 27 °C pri teplote priestoru 20 °C asi za 1,5 hodiny.
Výber izolácie podľa typu podlahovej krytiny
Správny výber izolácie závisí aj od typu finálnej podlahovej krytiny.
Dlažba
Dlažba je považovaná za najvhodnejšiu krytinu z hľadiska tepelnej vodivosti. Pri vhodne zvolenej izolácii sa dokáže nahriať približne do 15 minút. Má akumulačnú schopnosť, no v chladnejších obdobiach, kedy sa nekúri, zvykne byť chladnejšia ako iné podlahy.
Vinylové podlahy
Pri vinylových podlahách je potrebné overiť vhodnosť elektrického kúrenia u dodávateľa alebo výrobcu. Vinylové podlahy majú nízku konštrukčnú výšku a neprekonateľne nízky tepelný odpor. Niektorí výrobcovia používajú sklenené vlákna na zvýšenie stability a odolnosti voči rozpínaniu. Vinylu nevadí podlahové kúrenie a je to podlaha s najnižším tepelným odporom.
Laminátové podlahy
Koeficient tepelného odporu laminátových podláh pre podlahové kúrenie sa pohybuje spravidla medzi 0,04 - 0,07 m2K/W. Čím väčšia hrúbka laminátu, tým náročnejší je prestup tepla pri vykurovaní. Odporúčajú sa podlahy s priamou lamináciou (melamínové podlahy). Pri laminátových podlahách v spojení s elektrickým kúrením sa netreba obávať rozťažnosti.
Drevené podlahy
Drevené podlahy sú vhodné, ak spĺňajú špecifické vlastnosti a sú určené priamo od výrobcu na podlahové vykurovanie. Formát podlahy by mal byť čo najmenší kvôli rozťažnosti dreva. Drevo je živý materiál, ktorý reaguje na zmeny teploty a vlhkosti.
Regulácia a inštalácia
V prípade, že sa rozhodnete pre elektrické kúrenie, máte na výber z dvoch možností inštalácie:
- Elektrické vykurovacie fólie: Inštalujú sa priamo pod plávajúcu podlahu.
- Elektrické vykurovacie rohože: Po pokládke sa zatiahnu do flexibilného lepidla alebo samonivelačnej hmoty.
Použitie rohoží alebo vodičov závisí od tvaru vykurovanej plochy. V prípade členitých priestorov je vhodnejšie použiť vykurovací vodič, zatiaľ čo pre menej členité plochy (napr. kúpeľňa bez oblúkových prvkov) je vhodná vykurovacia rohož.
Umiestnenie teplotnej sondy termostatu: Teplotnú sondu odporúčam zastrčiť do husieho krku tak, aby ju bolo možné v prípade poruchy jednoducho vytiahnuť. Sondu v husom krku potom uložte medzi smyčky vodiča. Ideálne je umiestniť sondu čo najbližšie k podlahe pre presné meranie teploty. Pokiaľ dáte husí krk do drážky a sonda bude 5 mm pod úrovňou rohože, nebude to mať vplyv na funkciu podlahovej sondy.
Možnosť delenia a krátenia: Vykurovacie vodiče nie je možné v žiadnom prípade deliť ani krátiť, deliť a krátiť je možné len ich studené konce. Rohože (tkaninu) je možné deliť aj krátiť, pričom nesmie byť poškodená izolácia vykurovacieho vodiča a nesmie byť namáhaný ťahom.
Povrchová teplota: Maximálna povrchová teplota vykurovanej podlahy v obytných miestnostiach je podľa hygienickej normy 28 °C. V kúpeľniach a umyvárňach nie je obmedzená a môže byť aj nad 30 °C.
Životnosť: Životnosť elektrického podlahového vykurovania pri správnom návrhu a inštalácii je minimálne 30 až 50 rokov, čo je porovnateľné so životnosťou stavebnej časti.
Špecifické aplikácie a požiadavky
Vonkajšie plochy (rozmrazovanie snehu)
Pre roztopenie snehu na vonkajších plochách sa používajú vykurovacie vodiče s výkonom 250 W/m²-300 W/m². Vzhľadom na vysoké príkony sa neinštalujú vodiče po celej ploche, ale len na exponovaných miestach („koľaje“ pre autá, „cestička“ na chodníku). Dosiahnutie teplôt dostatočných na roztopenie snehu môže trvať niekoľko hodín v závislosti od počasia.
Odkvapy a zvody
Pre bežné odkvapy a zvody (priemer 150 mm) sa inštaluje plošný výkon 30-40 W/m, v nadmorských výškach okolo 1000 m a vyššie potom 60 W/m a viac. Používa sa vodič s výkonom 20 W/m a inštaluje sa do odkvapov alebo zvodov aspoň dvakrát. Pre upevnenie vodiča v žľabe sa používa žľabová príchytka s rozstupom cca 25 cm, rozstup vodiča v žľabe má byť 50-80 mm.
Strechy
Na strechách sa vodič inštaluje tzv. „pilkovaním“ v rozstupe, aby plošný príkon bol cca 200 W/m², pri nadmorských výškach okolo 1000 m a vyššie potom minimálne 250 W/m².
Ochrana potrubí
Pre ochranu potrubí sa používajú predovšetkým vodiče s výkonom 10 W/m a vodiče PFP. Celkový príkon vodiča je závislý na teplote okolia, hrúbke a type tepelnej izolácie a požadovanej teplote média.
Prípadové štúdie a odporúčania
Prípadová štúdia: Vykurovanie panelového domu
V panelových domoch s nedostatočnou tepelnou izoláciou podlahy sa odporúča najskôr položiť izolačné dosky F-board. Tieto dosky slúžia ako dodatočná tepelná izolácia a výrazne urýchlia dobu nábehu podlahy. Na ne sa potom položí vykurovacia rohož alebo vodič a zaleje flexibilným lepidlom.
Prípadová štúdia: Temperovanie podláh s krbovou vložkou
Pri použití krbovej vložky ako hlavného zdroja tepla v dome (napr. zrubovom dome) a zámere temperovať podlahy s keramickou dlažbou pre príjemný pocit, je dôležitá správna tepelná izolácia v podlahe. Môžu sa použiť OSB dosky, drevotrieskové dosky alebo dosky Cetris s najmenej 7 cm extrudovaného polystyrénu alebo minerálnej vaty.
Prípadová štúdia: Elektrické kúrenie v novostavbe
Pri plánovaní elektrického podlahového kúrenia v novostavbe s trojfázovým elektromerom a ističom 1 × 25 A, kde pôvodne bol zapojený elektrokotol, je možné, že hodnota 3 × 25 A bude dostatočná. Odporúča sa však konzultovať konkrétne požiadavky na ističe s dodávateľom.
