Ventilátor EBB 175 S DESIGN je radiálny ventilátor určený pre odsávanie kúpeľní a toaliet (WC). Je vhodný pre odvod vzduchu do spoločných vetracích vedení alebo pri použití dlhšieho vzduchovodu.
Konštrukcia a materiály
Skriňa ventilátora
Skriňa ventilátora je vyrobená z nárazuvzdorného plastu v bielej farbe. Je určená na montáž na stenu alebo na strop.
Obežné koleso
Obežné koleso ventilátora je radiálne s dozadu zahnutými lopatkami. Je staticky a dynamicky vyvážené. V niektorých častiach textu je spomenuté aj obežné koleso s dopredu zahnutými lopatkami, čo môže byť odkaz na iný model alebo špecifickú verziu.
Motor a elektrické vlastnosti
Typ motora
Motor ventilátora je asynchrónny s rozbehovým kondenzátorom. Môže byť jedno- alebo dvojotáčkový.
Tepelná ochrana
Motor je vybavený tepelnou ochranou proti prehriatiu, ktorá zaisťuje jeho dlhodobú a bezpečnú prevádzku.
Prevádzkové parametre
Maximálna prevádzková teplota okolia je 40 °C. Ventilátor má dvojitú izoláciu, triedu ochrany II a krytie IP 44.
Funkcie a ovládanie
Spätná klapka
Vo výtlaku ventilátora je integrovaná spätná klapka. Táto klapka umožňuje napojenie viacerých ventilátorov na jedno vetracie potrubie a zabraňuje spätnému prúdeniu vzduchu.
Bezpečnostný spínač
Po sňatí čelnej mriežky dôjde automaticky k vypnutiu ventilátora pomocou zabudovaného bezpečnostného spínača. Toto riešenie zvyšuje bezpečnosť pri údržbe a manipulácii.
Regulácia otáčok
Regulácia otáčok u typu S sa vykonáva pomocou plynulého regulátora otáčok REB. Alternatívne je možné použiť prepínač otáčok REGUL 2 alebo COM 2, ako aj regulátor otáčok.
Video návod zapojenia potrubného ventilátora Dalap RCV
Montáž a pripojenie
Spôsob montáže
Montáž ventilátora sa vykonáva na stenu pomocou papierovej montážnej šablóny, ktorá je súčasťou dodávky. Ventilátor je prispôsobený pre montáž na omietku alebo môže byť čiastočne zabudovaný do steny.
Súčasťou dodávky sú aj hmoždinky a skrutky potrebné na montáž.

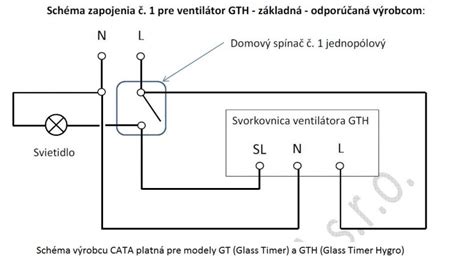

Pripojenie
Svorkovnica ventilátora je prístupná po odstránení prednej mriežky a veka svorkovnice. Pripojenie môže byť realizované káblom pod omietkou alebo káblom na omietke. Svorkovnica obsahuje odľahčovaciu sponu proti vytrhnutiu kábla.
Použitie dvojrýchlostných ventilátorov
Dvojrýchlostné ventilátory sú vhodné pre pomerne dlhé vzduchovody s väčšou tlakovou stratou alebo pre priame priechodné vetranie (odvetranie priamo cez stenu).
