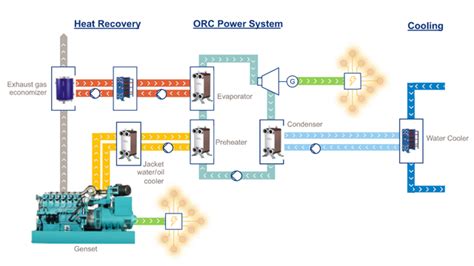

Alfa Laval GHR je kompaktný plynový rekuperačný výmenník tepla, ktorý je špeciálne navrhnutý na efektívnu rekuperáciu tepla z výfukových plynov. Jeho primárne využitie spočíva v spracovaní spalín z malých a stredných plynových motorov, turbín a čistých procesných spalín s teplotou do 600 °C.
Približne 25 % celkového priemyselného odpadového tepla na celom svete spadá do rozsahu teplôt od 200 do 500 °C. Využitie takéhoto odpadového tepla je kľúčové pre zlepšenie energetickej účinnosti a znižovanie emisií.
Kľúčové Vlastnosti a Výhody Alfa Laval GHR
Kompaktná Konštrukcia a Jednoduchá Inštalácia
Výmenník tepla Alfa Laval GHR sa vyznačuje nízkou zotrvačnosťou vďaka malému objemu zadržiavaného média. Nie je potrebný externý bypass, čo zjednodušuje inštaláciu. Modul Plug & Play navyše skracuje čas potrebný na inštaláciu.
Maximálna Rekuperácia Energie
Výmenníky tepla Alfa Laval GHR poskytujú najlepší celkový výkon pri rekuperácii prebytočného tepla zo spalín. Približne 22 až 25 % prebytočného tepla zo spalín z motorov a turbín môže byť opätovne využitých. Toto zariadenie zachytáva teplo z čistých spalín z rôznych priemyselných zdrojov a produkuje horúcu vodu, paru alebo horúci olej, ktoré môžu slúžiť ako bezplatný úžitkový materiál pre priemysel.
Ekonomické a Ekologické Prínosy
Rekuperáciou maximálnej možnej energie prostredníctvom výmenníka tepla Alfa Laval GHR sa znižuje spotreba paliva, čo v konečnom dôsledku vedie k najkratšiemu času návratnosti investície. Zvyšovanie účinnosti existujúcich zariadení rekuperáciou tepla z výfukových plynov je cestou, ktorá prináša významné úspory a je zároveň účinným a hospodárnym spôsobom znižovania emisií oxidu uhličitého (CO2).
Účinnejšie zariadenie spotrebuje menej paliva, má nižšie emisie a nižšie variabilné náklady. Kombinovaná výroba elektriny a tepla (CHP) je jednou z najúčinnejších metód využívania energie, kde je možné nasmerovať späť na efektívne využitie viac ako 90 % energie.
Možnosti Údržby a Servisu
Čistenie zariadenia je možné počas prevádzky motorov a turbín, čo minimalizuje prestoje.
Širší Koncept Výmenníkov Tepla od Alfa Laval
Výmenníky tepla sú neoceniteľné zariadenia v priemysle, ktoré sa používajú pri ohreve, chladení, spätnom získavaní tepla, vyparovaní a kondenzácii. Spoločnosť Alfa Laval ponúka široké portfólio výmenníkov tepla, ktoré pokrývajú rôzne aplikácie a požiadavky.
Výber Správneho Výmenníka Tepla
V súčasnosti je k dispozícii veľké množstvo možností výmenníkov tepla, čo robí výber tej najvhodnejšej možnosti komplikovanou a časovo náročnou výzvou. Pre zákazníkov v sektore ťažkého priemyslu je správny výmenník tepla kľúčový pre zlepšenie ekonomiky a spoľahlivosti prevádzky. Účinný a správne fungujúci výmenník tiež výraznou mierou prispieva k zvyšovaniu trvalej udržateľnosti.
S nástrojom Alfa Laval HEXpert môžete nájsť ideálny výmenník tepla rýchlejšie ako kedykoľvek predtým. Stačí odpovedať na niekoľko otázok a získate odporúčanie na mieru, ktoré vyhovie jedinečným potrebám vašej prevádzky.
Princípy Fungovania a Typy Výmenníkov Tepla
Výmenník tepla je zariadenie, ktoré vymieňa alebo prenáša teplo z jedného média na druhé. Médium môže byť kvapalné, plynné alebo vo fázovom prechode (plyn/kvapalina). Aj keď doskové výmenníky tepla v podstate "len" prenášajú teplo, existuje niekoľko princípov ich fungovania v závislosti od aplikácie, vrátane priameho, nepriameho a polopriameho prenosu tepla.
Rozhodujúcim faktorom energetickej účinnosti výmenníkov tepla je ich tepelná alebo procesná účinnosť. Účinnosť výmenníkov tepla sa definuje ako miera, do akej výmenník dokáže preniesť teplo z jedného média do druhého. V prípade vyspelých zariadení, ako sú výmenníky tepla Alfa Laval, sa ich tepelná účinnosť môže blížiť 100 %.
Doskové Výmenníky Tepla
Doskové výmenníky tepla sa skladajú z dosiek, ktoré vytvárajú kanáliky na prúdenie médií. Tento dizajn zabezpečuje vysokú pevnosť a výbornú tepelnú vodivosť. Výber materiálu dosiek závisí od média, teploty a prevádzkových podmienok.
Materiály a Odolnosť
Výber materiálu dosiek je kľúčový pre dlhú životnosť a spoľahlivosť výmenníka, najmä v korozívnom prostredí. Odolnosť voči korózii sa zvyšuje s teplotou.
- Kyselina sírová (H2SO4): vhodný je výmenník z ocele C276 s tesnením FKM/Viton.
- Kyselina chlorovodíková (HCl): odporúča sa výmenník z ocele C276 s tesnením FKM/Viton.
- Hydroxid sodný (NaOH): pre bežné teploty je vhodná oceľ AISI 316 alebo 316L.
- Destilovaná/demineralizovaná voda: vyhnite sa medeným spájkovaným výmenníkom, pretože meď sa v takejto vode rozpúšťa.
Konštrukcia Dosiek a Usporiadanie
V závislosti od aplikácie sa dosky môžu líšiť:
- L (low theta): médium prúdi od otvoru k otvoru kanálikmi s minimálnou turbulenciou a nižšou účinnosťou prenosu tepla.
- Dosky typu M sa niekedy nevyrábajú.
Usporiadanie dosiek začína ľavou doskou, kde médium prúdi ľavými otvormi. Inštalácia tesnenia je robotická a jednotná - všetky dosky sa pripravujú ako ľavé. Tesnenie pokrýva celú plochu dosky a je navrhnuté tak, aby prekážalo pri kontakte s rámom.
Spájkované Doskové Výmenníky Tepla
Spájkované doskové výmenníky tepla sú kompaktné, efektívne a bezúdržbové riešenie na ohrev, chladenie, vyparovanie a kondenzáciu. Technológia spájkovania eliminuje potrebu tesnení a hrubých rámových dosiek, čím poskytuje vynikajúcu odolnosť proti tlakom a tepelnej únave.
Výhody spájkovaných doskových výmenníkov tepla:
- Kompaktné rozmery
- Jednoduchá inštalácia
- Samočistiaci efekt
- Nízka potreba servisu a údržby
- Testovaný tlak a tesnosť všetkých jednotiek
- Bez tesnení
Základná konštrukcia spájkovaných doskových výmenníkov tepla, zdokonalená poprednými výrobcami ako Alfa Laval, poskytuje výbornú odolnosť v širokom rozsahu aplikácií. Dosky z nehrdzavejúcej ocele sa spoja roztavením kontaktného povrchu v procese spájkovania vo vákuovej peci pri vysokej teplote. Patentovaná asymetrická konštrukcia dosiek Alfa Laval zlepšuje tepelnú účinnosť vďaka optimalizovanej tlakovej strate a zvýšenej turbulencii médií.
Sortiment spájkovaných doskových výmenníkov tepla Alfa Laval pokrýva teploty do 225 °C s maximálnym konštrukčným tlakom podľa špecifikácií. Všetky tieto výmenníky môžu byť dodané s rôznymi pripojeniami pre potreby inštalácie u zákazníka.
Difúzne Zvárané Výmenníky Tepla
Difúzne zvárané výmenníky tepla Alfa Laval sú navrhnuté pre bezkonkurenčnú kompaktnosť a účinnosť v čistých a vysokotlakových aplikáciách, kde štandardné spájkované výmenníky tepla nedostačujú. V energetike sa používajú pri spracovaní plynu a v kryogénnych aplikáciách LNG.
Konštrukcia difúzne zváraného výmenníka tepla sa vyznačuje komplexným vzorom kanálikov chemicky vyleptaných na plochých doskách materiálu. Tento vzor sa optimalizuje pre každú konkrétnu aplikáciu zákazníka. Jednotlivé platne sa potom spájajú do blokov a difúzne zvárajú v peci pri vysokej teplote a tlaku.
AlfaNova: Výmenník pre Extrémne Podmienky
AlfaNova je doskový výmenník tepla vyrobený výhradne z kyselinovzdornej ocele s použitím patentovanej technológie tavného spojovania dosiek bez použitia medi alebo niklu. To umožňuje jeho použitie pri teplotách až 550 °C a v procesoch s extrémne vysokými teplotami a tlakmi, ktoré by poškodili štandardné medené spájkované výmenníky tepla.
Služby a Podpora od Alfa Laval
Spoločnosť Alfa Laval poskytuje komplexnú podporu svojim zákazníkom počas celého životného cyklu výmenníkov tepla:
- Optimalizácia výkonu: zameraná na zlepšenie účinnosti vašich doskových výmenníkov tepla.
- Servis: zahŕňa kvalitný repas a používanie originálnych náhradných dielov na zaistenie dlhšej životnosti a lepšieho výkonu.
- Servis na mieste: poskytovanie potrebnej pomoci, či už telefonicky alebo priamo u zákazníka.
- Monitoring: pravidelná kontrola a servis zariadenia na zaistenie dlhšej prevádzkovej doby, vyššej bezpečnosti a úspory nákladov.
Alfa Laval, s viac ako 80-ročnými skúsenosťami v oblasti technológií prenosu tepla, neustále vyvíja nové inovácie s cieľom zlepšiť výkon, spoľahlivosť a udržateľný vplyv svojich zariadení.
Záver
Výber správneho výmenníka tepla je zásadný pre optimalizáciu energetickej účinnosti, zníženie prevádzkových nákladov a minimalizáciu environmentálneho dopadu. Alfa Laval ponúka širokú škálu riešení, od kompaktných rekuperačných jednotiek GHR až po robustné spájkované a zvárané výmenníky tepla, ktoré spĺňajú najnáročnejšie priemyselné požiadavky.
