Doskové výmenníky tepla: Princíp funkcie a využitie v chladení

Doskové výmenníky tepla predstavujú špecifický typ výmenníka, ktorý využíva paralelne usporiadané kovové dosky na efektívny prenos tepelnej energie medzi dvoma materiálmi. Ich princíp funkcie je založený na základných fyzikálnych zákonoch, predovšetkým na prenose tepla z teplejšieho média na chladnejšie, pričom na efektívnu výmenu je nevyhnutný teplotný rozdiel.

Tieto výmenníky nachádzajú široké uplatnenie v bežných technológiách vykurovania a chladenia, ako aj v systémoch využívajúcich obnoviteľné zdroje energie. Ich konštrukcia umožňuje dosiahnuť vysokú tepelnú účinnosť pri relatívne kompaktných rozmeroch.

Konštrukcia a princíp činnosti

Základom doskového výmenníka tepla je zostava viacerých teplovodivých dosiek. Tieto dosky sú navzájom spojené, či už zváraním alebo skrutkovaním, a tvoria nad sebou uložené vlnité komory usporiadané vo vrstvách. Médiami, medzi ktorými prebieha prenos tepla, cirkulujú v priestoroch medzi týmito komorami.

Veľkosť prenosu energie je priamo ovplyvnená smerom prúdenia médií. Najefektívnejšie je protiprúdové prúdenie, pri ktorom dva prúdy tečú okolo seba v opačných smeroch. V uzavretom cirkulujúcom systéme chladiacej vody doskového výmenníka tepla sa často využíva zvlnenie dosiek v tvare rybej kosti. Tieto dosky sú šikmo zvlnené, pričom susedné dosky majú rovnaký uhol sklonu, ale opačný smer zvlnenia.

Prierezová plocha zostáva v smere toku konštantná, avšak zmeny v smere toku môžu vyvolať turbulencie. Hĺbka zvlnenia dosky sa typicky pohybuje v rozmedzí 3 až 5 mm, pričom rýchlosť prúdenia v turbulentnej zóne dosahuje približne 0,1 až 1,0 m/s. Samotný vlnitý plech je veľmi tenký, s hrúbkou 0,5 až 1 mm.

Medzi susednými doskami sa nachádza veľké množstvo kontaktných bodov. Pri bežnom tlaku majú susedné platne rybinových drážok opačné smery a ich križujúce sa kontaktné body nielenže eliminujú vibrácie, ale podporujú turbulentné prúdenie a výmenu tepla. Zároveň prispievajú k eliminácii únavového lomu a vnútorných netesností.

Vysoký stupeň turbulencie, ktorý je charakteristický pre vlnité dosky v tvare rybej kosti, má tiež čistiaci efekt, čím znižuje usadzovanie nečistôt. Avšak, zvýšený počet kontaktných bodov môže negatívne ovplyvniť kvalitu vody, ak obsahuje suspendované tuhé častice, nečistoty alebo vodné rastliny. Vzhľadom na veľmi úzku medzeru medzi platňami je nevyhnutné zabezpečiť filtráciu všetkých častíc väčších ako 2 mm pred vstupom do výmenníka tepla, aby sa predišlo jeho zablokovaniu.

Výhody doskových výmenníkov tepla

Doskové výmenníky tepla ponúkajú oproti tradičným rúrkovým výmenníkom rad významných výhod:

• Kompaktné rozmery a nízka hmotnosť: Vďaka svojej konštrukcii sú tieto výmenníky až tri až päťkrát menšie a päť až šesťkrát ľahšie ako rúrkové ekvivalenty pri rovnakom výkone.
• Vysoká účinnosť prenosu tepla: Dosková konštrukcia zabezpečuje veľkú výmennú plochu vo vzťahu k objemu, čo vedie k výrazným energetickým úsporám a optimalizácii procesov výmeny tepla. Súčiniteľ prestupu tepla sa zvyčajne pohybuje v rozmedzí 5 000 až 6 000 W/m²K.
• Nízke prevádzkové náklady: Doskové výmenníky tepla umožňujú zníženie množstva potrebnej chladiacej vody. Pomer chladiacej vody k chladenej vode sa pohybuje od 0,8 do 1,1:1, čo znižuje náklady na inštaláciu a prevádzku potrubných ventilov a čerpadiel.
• Odolnosť a spoľahlivosť: Sú konštruované z kvalitných materiálov, najčastejšie z nehrdzavejúcej ocele 316L, čo zabezpečuje ich dlhú životnosť a odolnosť voči korózii.
• Flexibilita a prispôsobivosť: Konštrukcia umožňuje ľahké prispôsobenie výmenníka konkrétnym potrebám, ako je prietok kvapalín alebo tepelné parametre.
• Jednoduchá údržba: V porovnaní s rúrkovými výmenníkmi vyžadujú menej údržby a v prípade spájkovaných verzií nie je potrebná výmena tesnení počas celej životnosti.

Typy doskových výmenníkov tepla

Doskové výmenníky tepla sa primárne delia na dva základné typy:

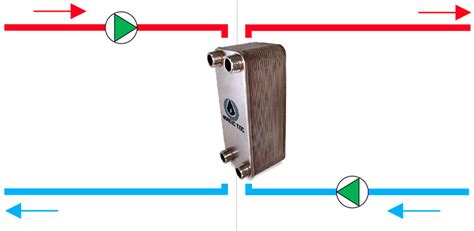

Spájkované doskové výmenníky tepla

Tieto výmenníky sú charakteristické tým, že ich dosky sú priamo spojené technológiou spájkovania, čím sa eliminuje potreba tesnení a hrubých rámových dosiek. Pri výrobe sa dosky z nehrdzavejúcej ocele spoja roztavením kontaktného povrchu, pričom k prenosu tepla dochádza cez tieto tavné body. Spájkovanie prebieha vo vákuovej peci pri vysokej teplote.

Výhody spájkovaných výmenníkov:

• Menšie rozmery a nižšia cena (do určitého výkonu).
• Rýchlejší termín dodania.
• Odolnosť na vyššie tlaky.
• Možnosť celonerezového prevedenia.
• Nižšie nároky na údržbu.
• Viac typorozmerov.

Nevýhody spájkovaných výmenníkov:

• Pri úplnom upchatí kanálikov nie je možné ich chemicky vyčistiť.
• Korózia medenej spájky pri agresívnych médiách alebo bludných prúdoch.
• Nie je možné meniť počet dosiek na zmenu výkonu.
• Menšia variabilnosť v typoch dosiek a materiálu.

Rozoberateľné (skrutkované) doskové výmenníky tepla

Tieto výmenníky sa skladajú z dosiek, ktoré sú držané pohromade rámom a skrutkami. Hrúbka dosiek sa pohybuje od 0,35 do 0,7 mm a najčastejšie sa používajú prevedenia do 10 barov, ktoré sú cenovo najvýhodnejšie. Dostupné sú aj verzie pre tlaky 16 a 23 barov.

Výhody rozoberateľných výmenníkov:

• Možnosť meniť počet dosiek na úpravu výkonu.
• Jednoduché čistenie a údržba.
• Vhodné pre agresívne médiá vďaka možnosti použitia rôznych materiálov tesnení.
• Širšia škála typov dosiek a materiálov.

Nevýhody rozoberateľných výmenníkov:

• Väčšie rozmery a vyššia hmotnosť v porovnaní so spájkovanými.
• Potreba výmeny tesnení po určitej dobe prevádzky.
• Vyššia cena pri rovnakom výkone ako u spájkovaných.

Špecifické aplikácie doskových výmenníkov tepla

Doskové výmenníky tepla nachádzajú uplatnenie v širokej škále systémov:

• Vykurovacie a chladiace systémy: Používajú sa na ohrev teplej úžitkovej vody a ústredného kúrenia ako súčasť výmenníkových staníc.
• Tepelné čerpadlá: Slúžia na rozdelenie hydraulického systému na dva okruhy (napr. glykolový a vodný), čím sa eliminuje potreba použitia glykolu v celej inštalácii a chráni sa tepelné čerpadlo pred zamrznutím. V tomto prípade je však zvyčajne potrebný väčší výmenník tepla.
• Kondenzačné kotly: Často sa používajú na prepojenie plynových kotlov s inštaláciou ústredného kúrenia.
• Kotly na tuhé palivo: Zabezpečujú efektívnu výmenu tepla vznikajúceho pri spaľovaní tuhých palív (uhlie, pelety, drevo), čím zvyšujú bezpečnosť a energetickú účinnosť.
• Chladiace systémy: V chladiarenstve sú súčasťou kondenzátorov a výparníkov.
• Kogeneračné jednotky: Používajú sa na prenos tepla v jednotkách spaľujúcich biomasu.
• Priemyselné aplikácie: Slúžia na chladenie olejových médií alebo ohrev chemických médií.
• Domáca výroba piva: Používajú sa na rýchle chladenie mladiny, kde väčší výmenník znamená kratší chladiaci proces.
• Solárne systémy: Na ohrev vody alebo ako súčasť systémov na zber solárnej energie.

Vďaka svojej konštrukcii, efektivite a flexibilite sa doskové výmenníky tepla stávajú čoraz obľúbenejšou alternatívou k tradičným technológiám výmeny tepla v širokej škále aplikácií.
