Význam dopravnej výšky a prietoku čerpadla v vykurovacích systémoch

Čerpadlo vykurovacieho systému je kľúčovým prvkom, ktorý zabezpečuje cirkuláciu vody a tým aj efektívne vykurovanie objektov. Spravidla pracuje na elektrickú energiu, pričom transformuje elektrický prúd na mechanický prečerpávací výkon potrebný na prúdenie vody vo vykurovacom systéme. Jeho nepretržitá prevádzka je zabezpečená po celú dobu, kým je zapnutý samotný vykurovací systém.

Proces fungovania je jednoduchý: vykurovacia voda sa zohreje v kotle, následne je čerpadlom prečerpávaná do vykurovacích telies, kde odovzdáva teplo do miestnosti. Po strate teploty sa voda vracia späť do kotla a cyklus sa opakuje. Kľúčové je, aby čerpadlo prečerpávalo len nevyhnutné množstvo vody - príliš veľa je neefektívne a príliš málo spôsobuje nedostatočné vykurovanie.

Ďalším rozhodujúcim kritériom je energetická efektívnosť čerpadla. Moderné technológie prinášajú na trh pokročilé modely, ktoré by mali nahradiť staršie, menej efektívne klasické riešenia. Medzi základné parametre, ktoré ovplyvňujú celkovú efektivitu vykurovacieho zariadenia, patria objemový prietok a príkon. Objemový prietok udáva, koľko vody je čerpadlo schopné prečerpať v danom časovom rámci, často meraný v litroch za hodinu, a nie je v priamej súvislosti s privedenou energiou.

Dopravná výška čerpadla, často nesprávne chápaná ako maximálna výška, do ktorej čerpadlo dokáže vodu prečerpávať, v skutočnosti predstavuje tlakový výkon samotného čerpadla. Táto hodnota sa meria v metroch a je rovnako ako prietok elementárnym faktorom pre celkovú efektivitu systému.

Pokročilé technológie a typy čerpadiel

Moderné vykurovacie systémy vo väčšine prípadov využívajú riadené čerpadlá. Tieto čerpadlá sa samočinne nastavujú a pracujú v preddefinovanom spektre medzi minimálnym a maximálnym výkonom. Množstvo využitého výkonu závisí od aktuálnej potreby tepla, čím sa čerpadlo prispôsobuje dopytu bez zbytočného energetického úbytku.

Vysoko účinné čerpadlá predstavujú ďalší technologický pokrok, hoci v praxi sa zatiaľ používajú skôr zriedkavo, napriek tomu, že sú štandardom u nových zariadení. Klasickými, no dnes už skôr neefektívnymi a zastaranými, sú jednostupňové alebo viacstupňové riešenia.

• Jednostupňové čerpadlo pracuje vždy s rovnakou energiou a silou, čo môže byť neefektívne, keďže potreby vykurovania sa menia.
• Viacstupňové čerpadlá tento nedostatok čiastočne eliminujú, avšak vyžadujú manuálne nastavovanie, čo môže viesť k vysokým stratám účinnosti kvôli nepresnému nastaveniu.

Obehové čerpadlo tak zabezpečuje rovnomerné prúdenie vykurovacej vody rozvodmi a vykurovacími telesami.

Faktory ovplyvňujúce predaj a vývoj čerpadiel

Segment vykurovania, vetrania a klimatizácie (HVAC) prechádza dynamickým vývojom. Predaj tepelných čerpadiel kolíše najmä v závislosti od cien energií, predovšetkým pomeru elektriny a plynu. Výrazný vplyv majú aj dotačné programy. Predpokladá sa, že rok 2025 bude v predajoch návratom k rastu.

Batériové úložiská sa stávajú kľúčovým prvkom modernej energetiky. Zatiaľ čo v mnohých európskych krajinách už zažili rozmach, na Slovensku vstupujú do fázy intenzívneho rastu, s rastúcim záujmom domácností aj komerčného sektora. Zvýšený počet fotovoltických inštalácií prirodzene otvára otázku efektívneho využitia vyrobenej elektriny, pričom úložiská pomáhajú riešiť problém nespotrebovanej energie.

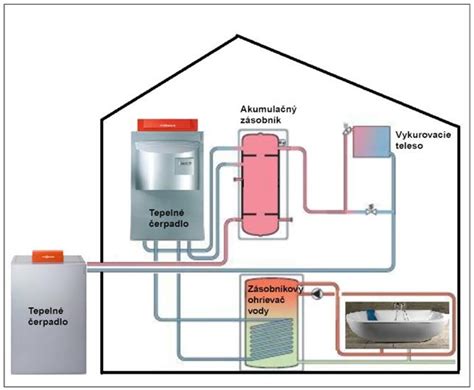

Tepelné čerpadlá na vykurovanie objektov sa delia podľa zdroja energie na zem - voda, voda - voda a vzduch - voda. Každý typ má špecifické vlastnosti a vyžaduje odlišný prístup k vykurovacej sústave.

Presné dimenzovanie a výber čerpadla

Dopravná výška čerpadla predstavuje maximálnu výšku, do ktorej je čerpadlo schopné dopravovať kvapalinu, a je kľúčovým parametrom udávajúcim jeho tlakový výkon. Čím vyššia dopravná výška, tým ďalej alebo vyššie dokáže čerpadlo vodu dopravovať. Meria sa ako rozdiel medzi sacími a výtlačnými podmienkami.

Pri výbere čerpadla je dopravná výška jedným z najzásadnejších parametrov. Čerpadlo s príliš nízkou dopravnou výškou nemusí dosiahnuť požadované miesto alebo bude mať slabý tlak. Naopak, čerpadlo s príliš vysokou dopravnou výškou môže byť neefektívne, hlučné a energeticky náročné. Správne zvolená dopravná výška zaručuje optimálny výkon, dlhšiu životnosť a nižšie prevádzkové náklady.

Dopravná výška úzko súvisí s prietokom čerpadla. Ide o vzájomne prepojené veličiny: čím väčšia je dopravná výška, tým menší býva prietok, pretože čerpadlo musí prekonať väčší odpor. Pri menšej dopravnej výške čerpadlo dokáže dodať väčší objem vody za rovnaký čas. Každé čerpadlo má svoju charakteristickú krivku výkonu, ktorá zobrazuje vzťah medzi dopravnou výškou a prietokom. Jej správna interpretácia je nevyhnutná pre efektívnu a spoľahlivú prevádzku.

Výtlačná výška čerpadla je súčtom odporov, ktoré musí médium v zariadení prekonať. Na trhu existujú riešenia, ako napríklad aplikácia Wilo-Assistant, ktoré umožňujú rýchly výber nového čerpadla a výpočet potrebných parametrov, ako je prietok a dopravná výška.

Pri návrhu obehového čerpadla na vykurovanie je nevyhnutné poznať menovitý objemový prietok a výtlačnú výšku. V novostavbách sa tieto informácie získavajú z výpočtu potrubia, pričom menovitý prietok popisuje cirkulačný objem potrebný na prenos tepelného výkonu pri návrhových teplotách. Výtlačná výška je potom celkový odpor vyplývajúci z trenia potrubia, armatúr a iných komponentov v hydraulicky najnepriaznivejšom okruhu.

V starých budovách, kde chýbajú presné údaje, je výber čerpadla náročnejší. V takýchto prípadoch je potrebné údaje odhadnúť a následne vypočítať. Odporúča sa systematický prístup, ktorý zahŕňa meranie dĺžky potrubia, zohľadnenie tlakových strát, ohybov, prípojok a ventilov. Na stanovenie prietoku je potrebné vypočítať vykurovacie zaťaženie a pomocou vzorcov určiť prietok.

Výhody moderných čerpadiel a správna údržba

Nevýhodou starších čerpadiel často je obmedzená alebo chýbajúca elektronická regulácia výkonu, čo vedie k vyšším nákladom na elektrickú energiu. Optimálne nastavené vysoko účinné čerpadlá sa automaticky prispôsobujú zmenám vo vykurovacom systéme a pracujú s výkonom presne zodpovedajúcim aktuálnej potrebe.

Výrazný pokrok v technológii motorov viedol k optimalizácii spotreby energie. Ďalšou rozhodujúcou výhodou nových čerpadiel je automatické nastavenie výkonu. Hoci je zadaný prevádzkový bod, čerpadlo sa prispôsobí konkrétnej charakteristickej krivke alebo poľu charakteristických kriviek. V minulosti čerpadlá pracovali s jednou rýchlosťou alebo len s obmedzenými krokmi regulácie, bez ohľadu na aktuálnu potrebu.

Nové čerpadlá umožňujú presnejšie prispôsobenie systému vďaka širokej škále nastavení, ako je konštantný tlak, proporcionálny tlak, špecifické otáčky alebo ovládanie prostredníctvom aplikácie. Tým je zaistená optimálna prevádzka systému a maximálna energetická účinnosť.

Je dôležité dbať na kvalitu vody - plniaca voda musí spĺňať požiadavky noriem (napr. VDI 2035). V prípade nespĺňania požiadaviek je potrebné systém vypustiť, prepláchnuť a naplniť upravenou vodou. Toto je kľúčové nielen pre vysoko účinné čerpadlá, ale aj pre zvýšenie účinnosti celého systému a jeho dlhodobú ochranu.

Ďalším rozumným opatrením je dovybavenie odlučovačmi kalu a magnetitu. Odporúčaným krokom je aj hydraulické vyváženie, ktoré zabezpečuje, že vykurovacie čerpadlo je možné správne nastaviť a dimenzovať len v optimálne hydraulicky vyváženom systéme. To zaručuje, že všetky časti budovy a ich vykurovacie plochy sú zásobované správnym množstvom tepla.

Pri inštalácii nového čerpadla sa často ukáže, že predchádzajúce čerpadlo bolo predimenzované. Zvyšovanie výkonu čerpadiel nemá zmysel, ak nie je správne dimenzované potrubie alebo samotné čerpadlo. To môže viesť k zbytočne vysokej spotrebe energie, rýchlejšiemu opotrebovaniu alebo rušivým zvukom.

Výber správneho výkonu čerpadla je kľúčový pre jeho efektívnu a spoľahlivú prevádzku. Pri výbere je potrebné zohľadniť požiadavky aplikácie, ako je prietok (objem prečerpanej vody za čas) a dopravná výška (maximálna výška, do ktorej čerpadlo dokáže dopraviť kvapalinu). Pre rôzne aplikácie, od domácnosti po priemysel, sa líšia aj požiadavky na prietok a tlak.
