Pri plánovaní podlahového vykurovania sa často stretávame s otázkou, či je dostatočný priemer potrubia 16 mm. Správna inštalácia a návrh sú kľúčové pre efektívne a komfortné vykurovanie vašej domácnosti. Tento článok sa zameria na optimálnu dĺžku potrubia, spôsoby pokládky a ďalšie dôležité aspekty podlahového vykurovania.
Princípy efektívneho podlahového vykurovania
Podlahové vykurovanie predstavuje jeden z najkomfortnejších spôsobov vykurovania budov. Jeho princíp spočíva v rovnomernom rozložení tepla prostredníctvom vykurovacích rúr uložených priamo v podlahe. Pre zabezpečenie efektívnej prevádzky je nevyhnutné dodržiavať špecifické technické pravidlá pri návrhu aj realizácii.
Spôsoby ukladania vykurovacích rúr
Existujú dva základné spôsoby ukladania rúr pre podlahové vykurovanie: meandrové a špirálové. Každý z nich má svoje špecifické výhody a je vhodný pre rôzne typy miestností.
Meandrové ukladanie
Meandrové ukladanie je považované za najjednoduchší spôsob montáže. Rúrky sa ukladajú paralelne vedľa seba a následne sa otáčajú pod uhlom 180°. Tento spôsob je výhodný najmä pri miestnostiach s nepravidelným alebo asymetrickým pôdorysom, kde je potrebné prispôsobiť trasu rozvodu rôznym prekážkam a tvarom stien. Nevýhodou meandra je postupný pokles teploty vody od vonkajšej steny smerom dovnútra miestnosti.

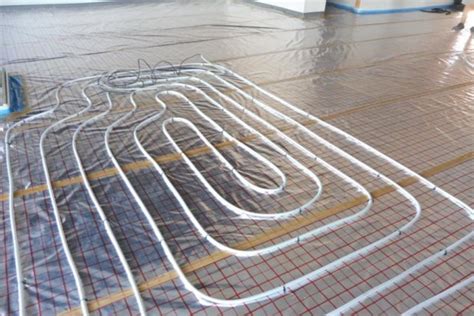

Špirálové ukladanie
Špirálové ukladanie je zložitejšie, avšak prináša rovnomernejšiu povrchovú teplotu podlahy. V tomto prípade sa rúrky ukladajú tak, že prívodné aj spätné vedenie prechádzajú popri sebe. Tým sa eliminuje výrazný pokles teploty a zabezpečuje sa stabilnejšie rozloženie tepla po celej ploche. Špirálový systém je vhodný najmä do väčších miestností s pravidelným pôdorysom. Výhodou je aj možnosť použiť väčšie priemery rúr, keďže oblúky sa vytvárajú pod uhlom 90° a ohýbanie rúr je menej náročné.
Maximálna dĺžka vykurovacieho okruhu
Jedným z najdôležitejších faktorov pri návrhu podlahového vykurovania je maximálna dĺžka jedného vykurovacieho okruhu. Odporúča sa, aby dĺžka nepresiahla 100 metrov, v niektorých prípadoch možno uvažovať až o 120 metroch, no to je skôr výnimka. Ak by bol okruh dlhší, vznikajú problémy s rovnomerným rozložením teplôt, ale aj so zvýšenými tlakovými stratami. V praxi to znamená, že cirkulujúca voda by nemusela rovnomerne vykurovať celú plochu a časť podlahy by zostala chladnejšia.
Rozostupy medzi rúrkami a okrajové zóny
Kvalitný návrh podlahového vykurovania musí zohľadniť aj rozostupy medzi jednotlivými rúrkami. Tieto sa zvyčajne pohybujú od 100 do 300 milimetrov. Rozostup ovplyvňuje povrchovú teplotu podlahy - čím sú rúrky bližšie pri sebe, tým vyššia je teplota povrchu. Pri obvodových stenách, ktoré sú vystavené vyšším tepelným stratám, sa odporúča rozostup zmenšiť. Tým vzniká takzvaná okrajová zóna, ktorá eliminuje studené sálanie od stien a zvyšuje komfort v miestnosti.
Pre rôzne typy miestností sa odporúčajú nasledovné rozostupy:
- Obývacia izba: Okrajová zóna 100 mm, vnútorná časť okruhu 150 mm.
- Prechodové miestnosti (chodba, schodisko): Rozostupy od 150 mm a vyššie, pokiaľ to šírka chodby dovoľuje (teplota 21°C).
- Kúpeľňa, bazén, wellness: Rúrka sa pokladá čo najhustejšie, 100 mm/50 mm, aby sa dosiahla teplota 24°C na malej ploche.
- Garáž, sklad: Rúrka sa pokladá vo väčších rozostupoch 200 mm/300 mm, pretože tieto miestnosti sa len temperujú na 15°C.
V prípade starších, nezateplených domov sa odporúča rozostupy posunúť o 50 mm.

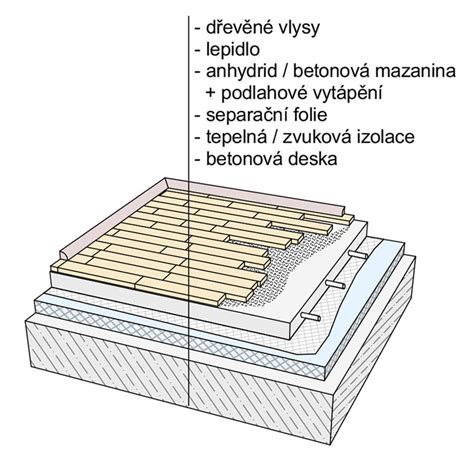

Konštrukčné skladby podlahového vykurovania
Pri realizácii podlahového vykurovania je dôležité správne zvoliť konštrukčnú skladbu podlahy, ktorá zahŕňa tepelnú izoláciu, roznášaciu vrstvu a podlahovú krytinu.
Tepelná izolácia
Hrúbka a kvalita tepelnoizolačnej vrstvy pod vykurovacou plochou majú zásadný vplyv na efektivitu celého systému. Čím lepšia je izolácia, tým menšie sú tepelné straty smerom nadol. Ak sa pod vykurovanou miestnosťou nachádza nevykurovaný priestor, strata tepla by nemala prekročiť desať percent celkového výkonu.
- Pre podlahové kúrenie medzi vykurovanými priestormi sa bežne používa systémová doska s hrúbkou 30 mm, ktorá zodpovedá minimálnej normovej hodnote tepelného odporu 0,75 W/m².K.
- Pre spodné podlažie nad zeminou platí od 1.1.2021 hodnota tepelného odporu 2,50 W/m².K, čo si vyžaduje minimálnu hrúbku polystyrénu (EPS) 100 mm. V tomto prípade sa kombinuje 30 mm systémová doska s 70 mm prídavnej izolácie.
- Ak sa nepoužíva systémová doska, je potrebné použiť stavebný polystyrén EPS odolávajúci zaťaženiu minimálne 100 kPa (EPS100).
Existujú dva hlavné typy systémových dosiek: s výstupkami, do ktorých sa vtláča vykurovacia trubka, a tzv. tacker systém, kde sa rúrka prichytáva príchytkami na rovnú dosku. Z hľadiska materiálu sa delia na dosky z EPS bez kročajovej izolácie a EPS-T s kročajovou izoláciou.
Prídavná tepelná izolácia
Čím viac tepelnej izolácie, tým lepšie. Minimálna hrúbka vrstiev podlahovej krytiny (15 mm) + poter (65 mm) + systémová doska (30 mm) predstavuje výslednú hrúbku 110 mm pre podlahové kúrenie medzi vykurovanými priestormi. Na prízemí je potrebné pridať minimálnu hrúbku izolácie podľa platných noriem. Do vrstvy prídavnej izolácie sa často ukladajú aj ďalšie inštalačné rozvody (vodoinštalácie, kúrenie, kanalizácia), preto je potrebné s tým počítať pri určovaní hrúbky.
Na prízemí sa polystyrén kladie na hydroizoláciu. Je dôležité použiť separačnú fóliu, aby sa zabránilo priamemu kontaktu materiálov a potenciálnemu znehodnoteniu polystyrénu.
Roznášacia vrstva (poter)
Normová hodnota hrúbky cementového poteru vrátane uloženej vykurovacej rúrky je 65 mm. Prekrytie rúrky by malo byť aspoň 45 mm. Pri použití systémovej dosky s výstupkami sú tieto výstupky už zarátané do celkovej hrúbky. V prípade nedostatočnej konštrukčnej výšky je možné cementový poter nahradiť anhydritovým, ktorý umožňuje rýchlejší nábeh podlahovky, má lepšiu elasticitu a menšie nároky na konštrukčnú výšku (minimálne krytie 35 mm).
Podlahová krytina
Na nášľapnú vrstvu sa zvyčajne rezervuje 10 mm, v prípade masívnejšej podlahy sa použije jej skutočná hrúbka. Ak podlaha ešte nie je vybratá, je vhodné rezervovať 15 mm.
- Najlepší prestup tepla má keramická dlažba.
- Najhorší prestup tepla má plávajúca podlaha s použitím penovej podložky, ktorá pôsobí ako nežiadúci izolant.
- Drevené parkety, pokiaľ sú lepené, majú lepší prestup tepla ako laminátová podlaha na podložke.
Praktické aspekty inštalácie a riešenia
Pri samotnej montáži je potrebné naplánovať trasy rúrok podľa umiestnenia rozdeľovača podlahového vykurovania. Rúrky sa kladú v smere hodinových ručičiek z pravej strany pohľadu na rozdeľovač, pričom by sa nemali križovať. Všetky prestupy cez stenu a zóny sú zabezpečené vykurovacou rúrkou v chráničke.
Podlahové kúrenie v starších objektoch a suchý spôsob
Existujú systémy, ktoré umožňujú využívať výhody podlahového vykurovania aj v starších budovách bez nutnosti navýšenia podlahy. Jednou z možností je suché podlahové kúrenie, ktoré nevyžaduje zaliatie poterom. V tomto prípade sa na systémovú dosku s rúrkami pokladá tenká OSB doska pre vyrovnanie a spevnenie.
Podlahové kúrenie Wundatherm: Jednoduchá montáž, rýchla reakcia a mokrý systém
Priemer potrubia 16 mm
V praxi sa potrubie s priemerom 16 mm ukazuje ako najefektívnejšie riešenie z hľadiska montáže, výkonu a investovaných financií do sekundárneho okruhu podlahového kúrenia, najmä ak sa inštaluje na husto (rozostup len 11 cm) a v dvoch "slimákoch" vedľa seba v klasickej obytnej miestnosti. Takáto inštalácia zabezpečuje polovičnú rýchlosť prúdenia a efektívne vykúrenie objektu.
Zalievanie vyfrézovaných drážok
Pri systémoch s vyfrézovanými drážkami je potrebné drážky zaliať riedkou nivelačnou zmesou alebo flexi lepidlom, aby zmes vtiekla do kanálov. Pri podlahovinách ako koberec, parkety, vinyl a podobných materiáloch, ktoré sa môžu prehýbať, je potrebné zopakovať zaliatie drážok lepidlom do roviny po prvom zaliatí.
Prepojenie s kotlom a regulácia
Podlahové kúrenie je možné prepojiť s rôznymi typmi kotlov, vrátane kondenzačných. Dôležitá je správna voľba výkonu kotla a systému regulácie. V ponuke sú rôzne typy termostatov, od manuálnych a programovateľných až po WiFi/Smart termostaty, ktoré umožňujú komfortné ovládanie a optimalizáciu vykurovania.
Bežné otázky a riešenia
- Problémy s prietokom vody: Ak jeden okruh neumožňuje dostatočný prietok, môže to byť spôsobené slabým čerpadlom alebo upchatými okruhmi.
- Podlahové kúrenie do celkovej hrúbky 1,5 cm: Systémy s takouto nízkou hrúbkou zvyčajne nie sú v štandardnej ponuke.
- Použitie stacionárneho plynového kotla: Stacionárny plynový kotol Attack je možné použiť na pripojenie k rozvádzaču so zmiešavačom.
- Cenová ponuka: Pre vypracovanie cenovej ponuky je potrebné zaslať celkovú vykurovaciu plochu, typ podlahového kúrenia (klasické, suchá podlahovka) a informácie o konštrukčnej výške.
V prípade potreby zodpovedania ďalších otázok alebo vypracovania cenovej ponuky nás neváhajte kontaktovať.
