Väčšina vzduchotechnických systémov pre budovy menšieho aj väčšieho rozsahu vykazuje isté podobnosti. Spoločnosť ATREA sa zameriava na decentralizované a centrálne riešenia vzduchotechniky, ktoré zabezpečujú riadené vetranie s rekuperáciou tepla.
Decentrálne systémy vetrania
Decentrálny systém v poňatí spoločnosti ATREA predstavuje vetraciu jednotku s rekuperáciou tepla pre každý byt v danom bytovom dome. V každom byte je malá vetracia jednotka, ktorá zaisťuje riadené rovnotlakové vetranie s rekuperáciou tepla a privádza čerstvý vzduch do obytných miestností pomocou potrubia, zatiaľ čo odsávaný vzduch je odvádzaný z kúpeľne, toalety a kuchyne.
Prívod a odvod vonkajšieho vzduchu sa rieši podľa situácie - či ide o jeden byt alebo skupinu bytov, a s ohľadom napríklad na požiarne požiadavky.
Druhou kategóriou je decentrálne riešenie, ktorého princípom je využitie spravidla jednej rekuperačnej jednotky pre bytovú jednotku alebo vetraný priestor. Tieto jednotky sa v jednotlivých poschodiach pripájajú na spoločné potrubie ústiace na strechu objektu, alebo je možné využiť aj iné riešenie tak, aby sa zaistilo ideálne nasávanie a výdych vzduchu do/z vonkajšieho prostredia (s ohľadom na čistotu vzduchu, svetové strany, estetiku atď.).
Centrálne systémy vetrania
Základom centrálneho riešenia je jedna alebo viac rekuperačných jednotiek, ktoré zaisťujú dodávku čerstvého vzduchu pre viac bytov zároveň. Základom tohto riešenia je jedna VZT jednotka, ktorá zaisťuje výmenu vzduchu pre viac bytových jednotiek alebo iných priestorov bytového domu zároveň. V sortimente ATREA sú na tieto účely pripravené výrobkové rady DUPLEX Multi Eco-N, Flexi alebo Silent.
Podľa rozsiahleosti objektu sa môže v jednom dome inštalovať aj viacero jednotiek pre čiastkové úseky vetrania. Vzduchotechnické jednotky je možné podľa možností budovy umiestniť na streche alebo v technickom zázemí suterénu budovy. Z týchto zariadení vedie chrbticové vzduchotechnické potrubie do všetkých obsluhovaných bytov. V bytoch potom býva lokálny rozvod do jednotlivých miestností podľa účelu.
Vzduchotechnické jednotky môžu byť na prianie zákazníka doplnené o vyššiu triedu filtrácie, ohrev či dochladenie privádzaného vzduchu pre spríjemnenie vnútornej klímy. VZT jednotka zaisťuje dostatočné množstvo a tlak vzduchu pre jeho prívod aj odvod v celom systéme.

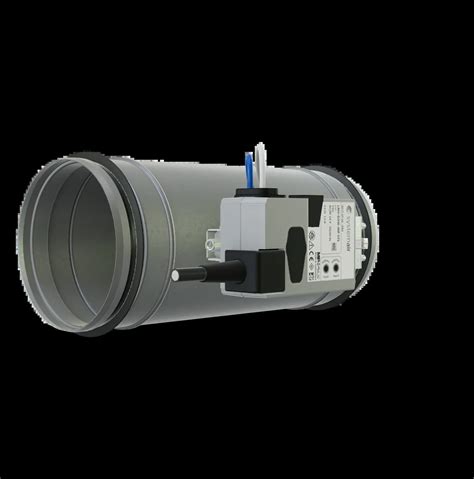

Regulácia prietoku vzduchu (VAV regulátory)
Na zvýšenie komfortu sa pre každý byt na rozhraní centrálneho rozvodu inštalujú tzv. VAV regulátory prietoku, ktorých funkciou je regulovať množstvo vzduchu presne podľa požiadaviek užívateľa. V portfóliu ATREA je možné vybrať z niekoľkých radov regulátorov prietoku. Podľa závislosti od charakteru inštalácie a požiadavky investora sa k jednotke volia príslušné regulátory prietoku vzduchu.
Na zvýšenie komfortu vetrania jednotlivých bytov, ale aj na sprevádzkovanie systému, sa pre každý byt odporúča inštalovať na rozhraní s centrálnym rozvodom (na vstupe aj na výstupe) regulátor prietoku vzduchu, tzv. VAV regulačný box (Variable Air Volume), ktorého funkciou je regulácia množstva privádzaného a odvádzaného vzduchu pre konkrétny byt. Spoločnosť ATREA ponúka široké portfólio v oblasti regulácie prietoku vzduchu.
Prostredníctvom regulátorov prietoku je možné zaistiť požadované množstvo vzduchu na prívodnom i odvodnom potrubí od vetraného priestoru presne podľa potrieb užívateľa. Vyššie rady ponúkajú automatické riadenie podľa aktuálnych potrieb (senzory CO2, BOOST tlačidlá pre nárazové vetranie, týždenné programy, vzdialenú správu a ovládanie odkiaľkoľvek a pod.). V prípade nájomných bytov umožňuje regulácia rozpočítavanie nákladov podľa skutočného využitia. Užívateľ môže okrem mobilného prístupu komunikovať s regulátorom prietoku pomocou nástenného dotykového ovládača.
Princíp konvekčného tlakového systému
Ide o konvekčný tlakový systém, ktorý funguje na základe konštantného tlaku v potrubnej sieti. Princíp spočíva v tom, že pri požiadavke na vetranie jednotka udržuje nastavený tlak po celú dobu jej chodu. V prípade požiadavky z konkrétneho bytu/priestoru (požiadavky prietoku vzduchu na konkrétny VAV box) sa otvorí klapka vo vnútri VAV boxu. Tým v sieti poklesne tlak a vzduchotechnická jednotka, aby tlak dorovnala, zvýši výkon. Tým na základe tlaku dávkuje zodpovedajúci prietok vzduchu do potrubia.
Nevýhodou tohto systému je, že v prípade minimálnej požiadavky na vetranie v bytoch (väčšina klapiek uzavretých), dochádza aj naďalej k chodu ventilátorov a vydávaniu pomerne zbytočnej energie na zabezpečenie tlaku v potrubí. Tým sa celý systém chová neúsporne z pohľadu prevádzkových nákladov aj energetiky celého systému.
Optimalizácia výkonu ventilátora
Vyšší stupeň regulácie umožní komunikáciu medzi centrálnou VZT jednotkou a jednotlivými regulátormi prietoku, čím sprostredkúva centrálnej jednotke okamžitý prehľad o výkone v celom systéme a tým dáva impulz na optimalizáciu otáčok ventilátorov. El. je ucelený sofistikovaný systém vyvinutý špeciálne pre centrálne systémy vetrania.
Vďaka vyššiemu stupňu regulácie a uzavretej ethernetovej siete funguje systém na základe tzv. optimalizácie výkonu ventilátora (pracovného bodu) jednotky. Vzájomná komunikácia medzi VZT jednotkou a jednotlivými regulátormi prietoku vyhodnocuje a prispôsobuje výkon svojich ventilátorov na nevyhnutné minimum a to v akomkoľvek prevádzkovom stave. Zároveň nastavuje polohu klapiek na regulátoroch prietoku tak, aby bola energia škrtením na regulátoroch čo najviac minimalizovaná. Optimalizácia otáčok ventilátorov t.z. znižuje spotrebu energie.
Zásady pre čistotu nasávaného vzduchu a údržbu
Najlepším opatrením proti zanášaniu prachom je už dopredu eliminovať výskyt prachu a poletavých častíc v okolí sania z vonkajšieho prostredia, ako je napr. prach od prístupovej komunikácie a ciest, vonkajšie kúreniská na vlastnom i susednom pozemku, komíny a dymovody. V tejto súvislosti sa nesmie opomenúť ani eliminácia pachov - tzn. neumiestňovať poblíž ČOV a odvetrania kanalizácie, skladovanie záhradných odpadov a odpadov všeobecne.
Samozrejme nie vždy je možné umiestniť nasávanie úplne optimálne a je nutné zvoliť kompromis (typicky pre byty v centre miest - obmedzené riešenie). Ak vieme, že sa nevyhneme nasávaniu so zvýšenou prašnosťou - možno už na vstupný otvor umiestniť hrubý predfilter (G2/G3), a tým zvýšiť odlučivosť častíc už na samom začiatku potrubnej trasy.
How a Filter Press Works - Animation
Vzduch sa po prechode do objektu dostáva priamo k rekuperačnej jednotke, v ktorej sú ako prvé umiestnené filtre, ktoré prachové častice z vetracieho vzduchu odčlenia (triedy G4, príp. F7). Tým chránime ako vnútorné časti samotnej rekuperačnej jednotky, tak aj vzduchovod na ňu napojený (prívodné potrubie po dome).
Výmena filtrov
Filtračná schopnosť je daná najmä pohltivosťou (=čistotou filtru). Pre dlhodobé účinné odlučovanie je nutné pravidelne meniť filter po jeho životnosti. Ako základnú výmenu uvádza firma ATREA životnosť 2-3 mesiace. Podľa lokality a miery znečistenia vonkajšieho vzduchu je možné interval prispôsobiť (napr. Ostravsko - 1x za mesiac).
Interval výmeny filtru si nemusia užívatelia nutne pamätať. Rekuperačné jednotky upozornia sami na výmenu filtrov. Na ovládačoch sa po uplynutí nastaveného intervalu jednoducho rozsvieti signalizácia pre výmenu a svieti dovtedy, kým nie je výmena vykonaná.
Použitie vzduchotechniky
Hoci je to zdanlivo nesúvisiace, ale čistota vzduchovodov priamo súvisí s čistotou v domácnosti. Rekuperácia nie je vysávač - pokiaľ vzduchotechnika bude nasávať z vnútorného prostredia vysoké koncentrácie prachu, budú priamo úmerné zanášanie potrubnej siete. Vzduchotechnika v rodinných domoch a bytoch je navrhovaná pre už fungujúcu zabývanú domácnosť. Funkčne nie je myslená preto, aby napomáhala pri stavebných procesoch (napr. pri výstavbe alebo odvlhčovaní stavby), ktoré by mali za následok rapidné zníženie životnosti rekuperačnej jednotky i vzduchovodov. Vzduchotechnika by sa mala začať prevádzkovať až po ukončení dokončovacích prác na stavbe.
Tepelné čerpadlá ATREA
ATREA ponúka široké portfólio tepelných čerpadiel pre rôzne aplikácie:
- Monoblokové tepelné čerpadlo vzduch-voda s chladivom R290: Extrémne tiché a úsporné, výkon až do 50 kW. K dispozícii aj kompaktné verzie s výkonom od 1 do 22 kW, opakovane oceňované odborníkmi.
- Split tepelné čerpadlo vzduch-voda: Extrémne tiché a úsporné, najhodnotnejšie časti sú umiestnené v interiérovej jednotke pre nižšiu hlučnosť vonkajšej jednotky. Dostupné aj s integrovaným zásobníkom TÚV.
- Zemné tepelné čerpadlá s chladivom R290: Ultra kompaktná a vysoko účinná jednotka zem-voda s výkonom až do 8 kW a integrovaným zásobníkom s objemom 150 litrov. Tiché a účinné zemné tepelné čerpadlo s invertorovým kompresorom pre zvýšenie účinnosti a úspory, dostupné aj s integrovaným zásobníkom TÚV s objemom 170 l. Výkonné verzie až do 17 kW s integrovaným detektorom úniku chladiva.
- Tepelné čerpadlá pre veľké objekty: S jedným alebo dvoma paralelnými ON/OFF kompresormi pre mimoriadne účinné vykurovanie a chladenie veľkých objektov. Vhodné pre priemyselné chladenie a systémy rekuperácie tepla z priemyselných procesov.
- Vysokoteplotné tepelné čerpadlá: Jedinečné vysokoteplotné (82 °C) tepelné čerpadlá. Určené pre priemyselné chladenie a spätné získavanie tepla.
- Riešenia pre administratívne budovy: Extrémne účinné riešenie na vykurovanie a chladenie administratívnych budov, výrobných alebo skladových hál, škôl, športových zariadení a pod. V split vyhotovení.
- Celosvetovo unikátny rad tepelných čerpadiel: S chladivom R290 a výkonom od 35 do 70 kW, navrhnuté pre vykurovanie a chladenie veľkých objektov.
